TATRA T815. Замена фильтрующего элемента масляного фильтра двигателя T3C-928.90/572

1. Причины замены




   1. Во время каждой второй замены масляного наполнителя.

   2. Фильтрующий элемент из-за повреждения утратил способность очищать масло.

б) Технические условия

1. Использовать только предписанный тип фильтрующего элемента.

2. Заменить все поврежденные или изношенные прокладки.

3. После замены не должна происходить утечка масла из корпуса фильтра, а также из соединительных деталей.

в) Порядок замены

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.



5. Демонтировать масляный фильтр, отвинтив 4 болта (См. стрелку), с помощью которых корпус масляного фильтра крепится к передней крышке двигателя.

6. Снять масляный фильтр с передней крышки двигателя, вынуть 2 уплотнительных кольца из корпуса масляного фильтра.

7. Следить за утечкой масла!

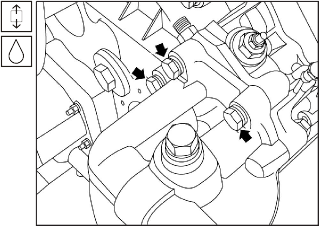

   Рис. 1.113 Снятие масляного фильтра

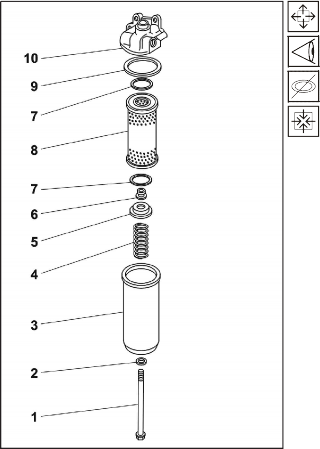

   Рис. 1.114 Замена фильтрующего элемента масляного фильтра




8. Отвинтить центровой болт масляного фильтра

   1, снять с болта уплотнительное кольцо 2.

9. Снять крышку масляного фильтра 3.

10. Из крышки масляного фильтра 3 вынуть фильтрующий элемент 8, уплотнительные кольца 7 и 9, проходной изолятор 6, нижнюю крышку 5 и пружину 4.

11. Очистить крышку масляного фильтра от отложений и, в случае необходимости, заменить уплотнительные кольца.

12. Вставить в крышку масляного фильтра 3 центровой болт 1 вместе с уплотнительным кольцом 2.

13. Надеть на болт масляного фильтра 1 пружину

    4, нижнюю крышку 5, проходной изолятор 6.

14. Насадить на фильтрующий элемент масляного фильтра уплотнительные кольца 7 и вставить в крышку масляного фильтра.

15. В крышку масляного фильтра 3 установить фасонное кольцо 9, насадить на крышку масляного фильтра 3 корпус масляного фильтра 10 и завинтить центровой болт 1.

16. Проверить сборку укомплектованного масляного фильтра.




17.

    Рис. 1.115 Установка масляного фильтра




18. Смазкой приклеить 2 уплотнительных кольца, масляный фильтр в сборе установить на переднюю крышку двигателя.

19. Привинтить 4 болта (См. стрелку) вместе с прокладками и пружинными шайбами.

20. Болты затянуть моментом 34 + 9 Нм.




21. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность масляного фильтра.

22. Остановить двигатель, опустить кабину в рабочее положение.

23. Проверить, при необходимости долить масло.

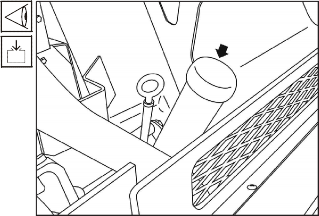

Рис. 1.116 Заливная горловина с указателем уровня масла
