TATRA T815. Замена корпуса фильтра грубой очистки топлива двигателя T3C-928.90/572

1. Причины замены




   1. Повреждение корпуса фильтра грубой очистки.

б) Технические условия

1. Использовать запасную часть, предписанную для данного типа фильтра грубой очистки.

в) Порядок замены

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.






2. Ослабить грязевой клапан 1 и выпустить содержимое фильтра 2 в приготовленную емкость.







3. Демонтировать топливопровод 1 и 5 с фильтра грубой очистки топлива 3.

4. Демонтировать отсоединить электропроводку 6 и 7.

5. Отвинтить два болта 4 с обоймы 2. Снять фильтр 3.

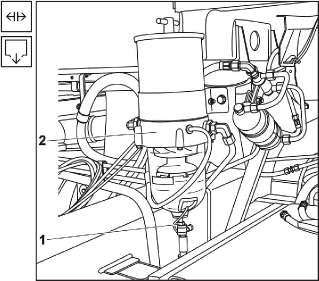

   Рис. 1.29 Фильтр грубой очистки топлива 1

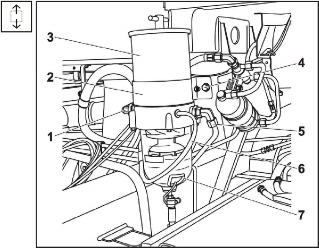

   Рис. 1.30 Фильтр грубой очистки топлива 2

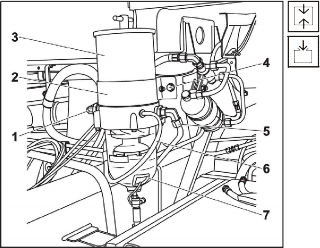

   Рис. 1.31 Фильтр грубой очистки топлива 3




6. Фильтр 3 закрепить с помощью обоймы 2 и болтов 4.

7. Подсоединить проводку 6 и 7.

8. Подсоединить топливопровод 1 и 5.




9. Затянуть грязевой клапан, выпустить воздух из системы подачи топлива и снова проверить герметичность.

TATRA T815. Замена фильтра тонкой очистки топлива двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Поврежденный корпус фильтра тонкой очистки.

   2. Поврежденная резьба в корпусе фильтра тонкой очистки.

б) Технические условия

1. Использовать запасную часть, предписанную изготовителем в каталоге запасных частей.

2. Момент затяжки соединений топливопровода составляет 40 + 9 Нм.

1. Порядок снятия




   1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

   2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

   3. Из кабины вынуть все свободные предметы..

   4. Наклонить кабину в переднее положение..






   5. Отсоединить топливопровод 3 и 4 с крышки фильтра тонкой очистки 5.

   6. Следить за утечкой топлива!

   7. Отвинтить гайку 2, снять прокладки и пружинные шайбы.

   8. Фильтр тонкой очистки топлива 1 снять с промежуточной детали направляющего аппарата вентилятора 6.

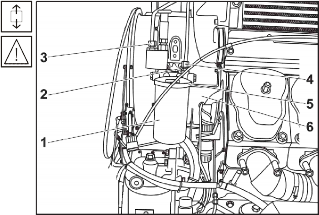

Рис. 1.32 Фильтр тонкой очистки топлива -

снятие

г) Порядок установки

Рис. 1.33 Фильтр тонкой очистки топлива -

установка

1. Установить фильтр тонкой очистки топлива 1 на крепежные болты промежуточной детали направляющего аппарата вентилятора 6.

2. Установить прокладки и пружинные шайбы, затянуть гайку 2.

3. Присоединить топливопроводы 3 и 4 к крышке фильтра тонкой очистки топлива 5.

4. Накидные гайки топливопроводов затянуть моментом 40 + 9 Нм.







5. Удалить воздух из системы подачи топлива (См. Подглава 1.5.6).

6. Запустить двигатель, дать ему работать в течение короткого времени и при этом проверить герметичность отдельных соединений.

7. Остановить двигатель, опустить кабину автомобиля в рабочее положение.
