TATRA T815. Выпуск воды и загрязнений из топливного бака двигателя T3C-928.90/572

а) Причины выпуска

1. Удаление воды и возможных загрязнений, которые попали в топливный бак при заправке топливом или во время эксплуатации автомобиля в сложных климатических и дорожных условиях. Рекомендуется проводить 2 раза в год.




   б) Технические условия




   1. Не установлены.




   в) Порядок действий

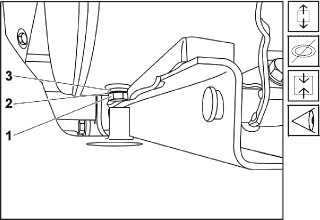

   Рис. 1.23 Отстойное отверстие топливного бака

   1. Открыть заливную горловину бака.

   2. Под сливным отверстием бака 3 установить достаточно большую емкость для выпускаемого топлива.

   3. Вывинтить сливную пробку 1 на днище топливного бака вместе с уплотнительным кольцом 2.

   4. Выпускать топливо до тех пор, пока оно не начнет вытекать без загрязнений.

   5. В случае необходимости заменить уплотнительное кольцо 2, а сливную пробку 1 снова завинтить в сливное отверстие 3.

   6. Добавить в бак топливо, закрыть заливную горловину и проверить герметичность сливной пробки 1.




   Примечание:

   В случае сильного засорения топливного бака, когда вышеуказанный способ удаления загрязнений неэффективен, необходимо демонтировать пустой бак с автомобиля, снять с бака топливный поплавок и через заливную горловину и отверстие для топливного поплавка очистить внутреннюю часть бака с помощью горячей воды (пара) под напором и обезжиривающего средства.




TATRA T815. Контроль и выпуск загрязнений из фильтра грубой очистки топлива двигателя T3C-928.90/572

1. Причины для проведения контроля и выпуска загрязнений




   1. Регулярность проведения контроля фильтра грубой очистки и выпуска загрязнений установлена изготовителем на один раз в неделю.

   2. Уменьшение подачи топлива..

   3. Некачественное топливо..

б) Технические условия

1. В случае выпуска большого количества топлива, добавьте в фильтр грубой очистки чистое топливо.

в) Порядок проведения контроля и выпуска загрязнений

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.






2. Ослабить грязевой клапан 1 и выпустить содержимое фильтра 2 в приготовленную емкость.

3. Грязевой клапан 1 затянуть, накачать топливо и удалить воздух из системы.

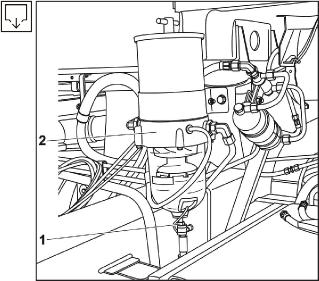

Рис. 1.24 Фильтр грубой очистки топлива 1

TATRA T815. Замена фильтрующего элемента фильтра тонкой очистки топлива двигателя T3C-928.90/572

1. Причины замены




   1. Фильтрующий элемент в результате повреждения утратил свои функции.

   2. Проводить замену фильтрующего элемента через промежутки времени согласно журналу сервисного обслуживания.

б) Технические условия

1. Использовать запасную деталь, предписанную для данного типа фильтра тонкой очистки.

2. Уплотнение не должно быть изношенным или поврежденным другим образом, в противном случае его необходимо заменить новым.

в) Порядок замены

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы..



4. Наклонить кабину в переднее положение.

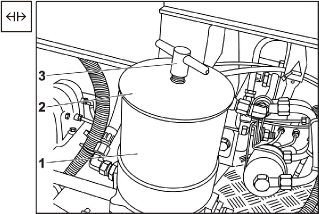

   Рис. 1.25 Фильтр тонкой очистки топлива

5. Отвинтить крепежный болт 3 корпуса фильтра тонкой очистки топлива 1.

6. Снять корпус фильтра тонкой очистки 1 и вынуть фильтрующий элемент.

7. Вычистить корпус фильтра тонкой очистки 1,

   проверить состояние уплотнения.

8. Следить за утечкой топлива.

9. Вставить новый фильтрующий элемент в корпус фильтра тонкой очистки 1, установить уплотнение и намонтировать корпус фильтра тонкой очистки.

10. Выпустить воздух из системы подачи топлива на крышке фильтра тонкой очистки топлива 2 ослабить пробку для выпуска воздуха 5 и с помощью ручного насоса 4 откачивать топливо до тех пор, пока не начнет вытекать чистое топливо без воздушных пузырей. После этого затянуть пробку 5 и продолжить откачивать топливо то тех пор, пока не будет слышен „скрипучий“ звук клапана избыточного давления в топливном насосе, который сигнализирует, что из всей системы подачи топлива удален воздух.

11. Запустить двигатель, дать ему работать в течение короткого времени и при этом проверить герметичность отдельных соединений.

12. Остановить двигатель, опустить кабину автомобиля в рабочее положение

TATRA T815. Замена фильтрующего элемента фильтра грубой очистки топлива двигателя T3C-928.90/572

1. Причины замены




   1. После каждых 20 000 км пробега или после расхода 8 000 литров топлива или отработки 600

      Мчас.

   2. Уменьшение пропускной способности корпуса фильтра грубой очистки.

   3. Повреждение фильтрующего элемента фильтра грубой очистки.

б) Технические условия

1. Использовать запасную деталь, предписанную для данного типа фильтра грубой очистки.

в) Порядок замены

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.






2. Отвинтить болт 3.

3. Снять крышку 2 с корпуса фильтра грубой очистки 1.

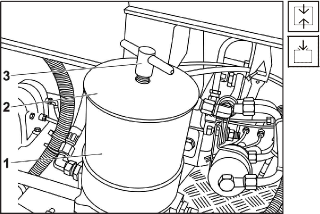

   Рис. 1.26 Замена фильтрующего элемента фильтра грубой очистки топлива 1






4. Вынуть фильтрующий элемент 2 из корпуса фильтра грубой очистки 1 и заменить новым.




   Рис. 1.27 Фильтрующий элемент фильтра грубой очистки топлива

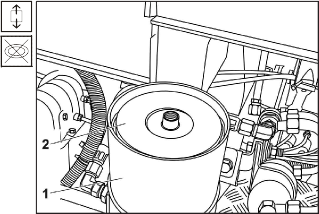

   Рис. 1.28 Замена фильтрующего элемента фильтра грубой очистки топлива 2




5. Добавить в корпус фильтра грубой очистки 1 чистое топливо, установить крышку 2 и завинтить болт 3.




6. Удалить воздух из системы подачи топлива, запустить двигатель и снова проверить герметичность.
