TATRA T815. Снятие и установка линии впрыска двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Любое повреждение линии впрыска, которое приводит даже к микроскопической утечке топлива или подсосу воздуха.

б) Технические условия

1. Использовать только линии впрыска, соответствующие каталогу запасных частей автомобиля.

2. Линия впрыска при монтаже и демонтаже не должна прогибаться.

3. Две соседние линии впрыска соединять между собой скобами трубопровода.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.

5. Снять промежуточные радиаторы (См. Подглава 1.5.40).






6. Демонтировать несущие элементы, с помощью которых закрепляются линии впрыска.

7. От впускного патрубка форсунки отвинтить резьбовое соединение линии впрыска. (См. стрелку).

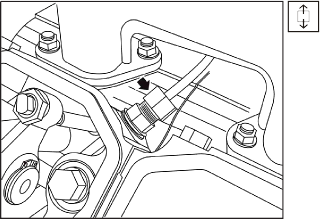

   Рис. 1.54 Линия впрыска 1




8. Ослабить гайку болта 5 скобы трубопровода

   4.

9. В случае демонтажа двух соседних линий демонтировать данную систему.

10. Ослабить и снять накидную гайку 2 соответствующей линии впрыска 3 с впускного патрубка форсунки топливного насоса 1.

11. Снять линию впрыска 3.

г) Порядок установки

1. На впускной патрубок форсунки топливного насоса 1 насадить линию впрыска 3 и слегка затянуть накидную гайкуi 2.

2. Линию впрыска 3 вставить в скобы трубопровода 4 и слегка затянуть гайку болта 5.




3. На впускной патрубок форсунки насадить линию впрыска (См. стрелку) и затянуть резьбовое соединение

4. Затянуть все соединения линии впрыска моментом 30 + 5 Нм.

5. Гайку скобы трубопровода затянуть моментом 7 + 2 Нм.

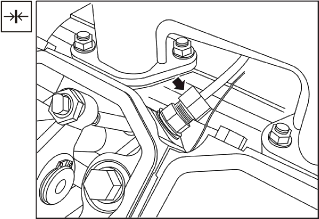

   Рис. 1.55 Линия впрыска 2









   Рис. 1.56 Линия впрыска 2

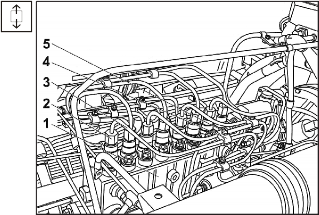

   Рис. 1.57 Линия впрыска 1

6. Прикрепить несущие элементы, с помощью которых закрепляются линии впрыска.

7. Установить промежуточные радиаторы (См. Подглава 1.5.40).

8. Запустить двигатель, дать ему работать в течение короткого времени и при этом проверить герметичность линий впрыска.

9. Остановить двигатель, опустить кабину автомобиля в рабочее положение.
