Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 79





ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

GW-35

СТЕКЛА/ОКНА/ЗЕРКАЛА

20. Внутреннее зеркало заднего вида

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Пружина не используется повторно. Перед демонтажем при-
готовьте новую пружину.

1) Поверните базу зеркала на 90° по часовой стрелке или про-
тив часовой стрелки и снимите зеркало.

2) Снимите пружину с базы зеркала.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить поверхность зеркала.

3) Если база зеркала повреждена, снимите базу с помощью
струнной проволоки, шпателя и т.д.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить ветровое стекло.

B:  УСТАНОВКА

1) В случае демонтажа базы зеркала, тщательно снимите ос-
татки адгезива, а затем приложите базу зеркала к отметке на
ветровом стекле и установите ее.

Адгезив:

НАБОР ДЛЯ РЕМОНТА В  MR (№ 65029FCOOO) или
эквивалент

2) Убедитесь в том, что база зеркала прочно приклеилась, а
затем установите пружину.
3) Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что зеркало не повреждено.
Убедитесь в том, что пружина не ослабла.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Базовые точки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Базовые размеры  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

КОНСТРУКЦИЯ КУЗОВА

BS

Стр.

ОБЩЕЕ ОПИСАНИЕ

BS-2

КОНСТРУКЦИЯ КУЗОВА

1. Общее описание

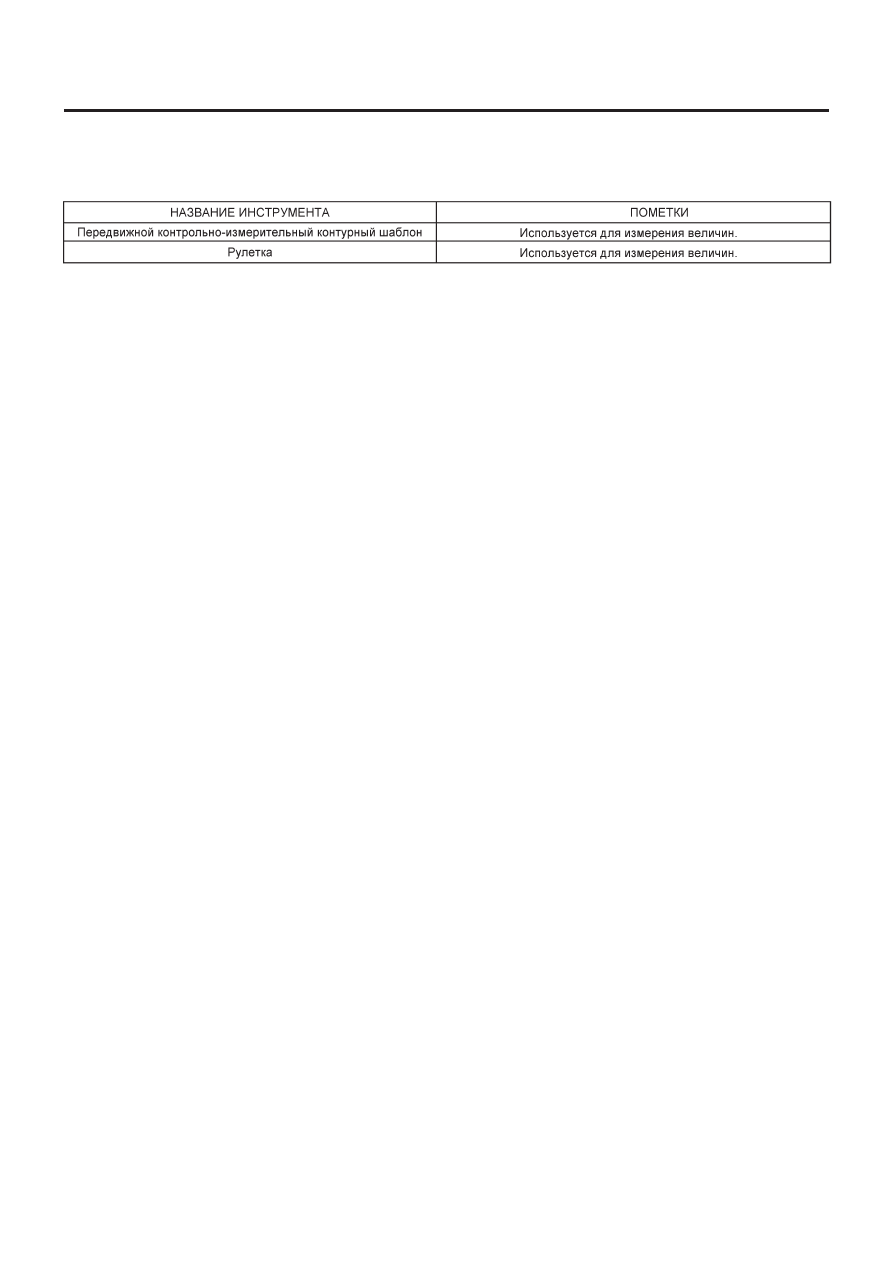

A:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ
