Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 76





СТЕКЛО ЗАДНЕЙ ДВЕРИ

GW-23

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

1) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что опора стекла надежно встала в скользя-
щую раму.

2) Отрегулируйте стекло задней двери. <См. GW-23, РЕГУЛИ-
РОВКА, Стекло задней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-5,
СТЕКЛО ЗАДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее опи-
сание.>

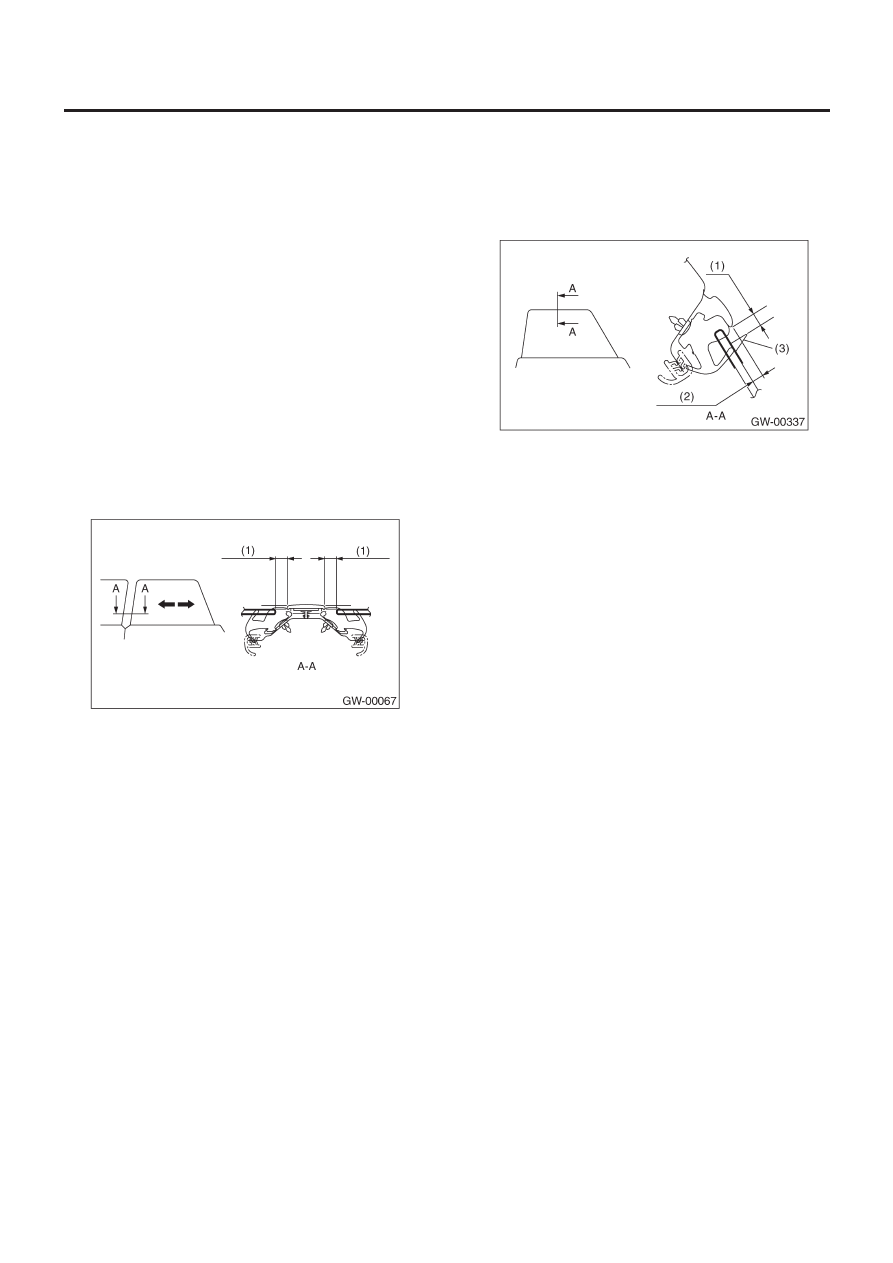

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Стекло задней двери, как правило, регулируется так же как и
переднее стекло, хотя у них разные размеры. Ниже предста-
влены специальные примечания для задних стекол.

1) Отрегулируйте положение стекла, используя следующие
размеры в качестве руководства.

(1)

12 мм (0.472 in)

ПРИМЕЧАНИЕ:
• Если размеры будут меньше указанных, то стекло может за-
стрять о противопогодную полоску во время операций подня-
тия/опускания. В худшем случае это может привести к тому,
что стекло не будет опускаться до конца.
• После регулировки подвигайте стекло вверх и вниз, чтобы
проверить, не задевает ли оно.

2) Установите ST на стекло, а затем отрегулируйте степень
контакта стекла, используя следующие размеры в качестве
руководства.

ST

61299AE010

РАСШИРИТЕЛЬ
(Для стекла задней двери
толщиной 4 мм (0.157 in))

(1)  3.7  – 5.3 мм (0.146  – 0.209 in)
(2)  6 мм (0.236 in)
(3) ST

ПРИМЕЧАНИЕ:
• Если степень контакта заднего стекла выше требуемого,
стекло может задевать о противопогодную полоску в углу
центральной стойки,  что приведет к раннему износу проти-
вопогодной полоски. Будьте внимательны при регулировке.
• После регулировки подвигайте стекло вверх и вниз, чтобы
проверить, не задевает ли оно.

УСТРОЙСТВО ЗАДНЕГО РЕГУЛЯТОРА И МОТОРА

GW-24

СТЕКЛА/ОКНА/ЗЕРКАЛА

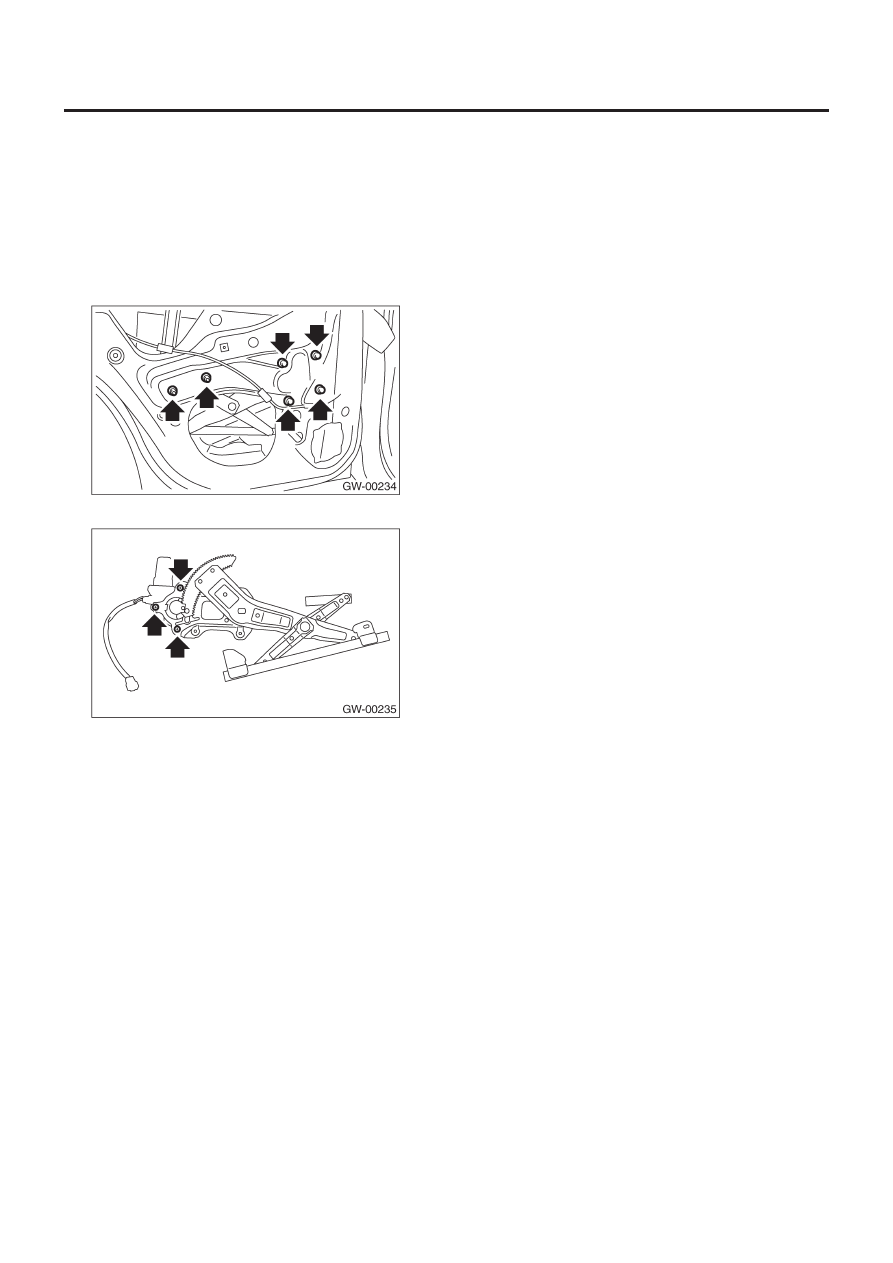

12. Устройство заднего регулятора и мотора

A:  ДЕМОНТАЖ

1) Снимите стекло задней двери. <См. GW-22, ДЕМОНТАЖ,
Стекло задней двери.>
2) Снимите переднюю скользящую раму.
3) Отсоедините коннектор мотора.
4) Открутите четыре болта и две гайки и снимите устройство
регулятора.

5) Открутите винты и снимите устройство мотора.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте стекло задней двери. <См. GW-23, РЕГУЛИ-
РОВКА, Стекло задней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-5,
СТЕКЛО ЗАДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее опи-
сание.>

C: ОСМОТР

1) Убедитесь в том, что мотор электростеклоподъемника вра-
щается надлежащим образом, когда к клеммам коннектора
мотора подводится напряжение от аккумулятора.
2) Измените полярность подсоединений аккумулятора к
клеммам, чтобы проверить, вращается ли мотор в обратном
направлении.

ВЕТРОВОЕ СТЕКЛО

GW-25

СТЕКЛА/ОКНА/ЗЕРКАЛА

13. Ветровое стекло

A:  ДЕМОНТАЖ

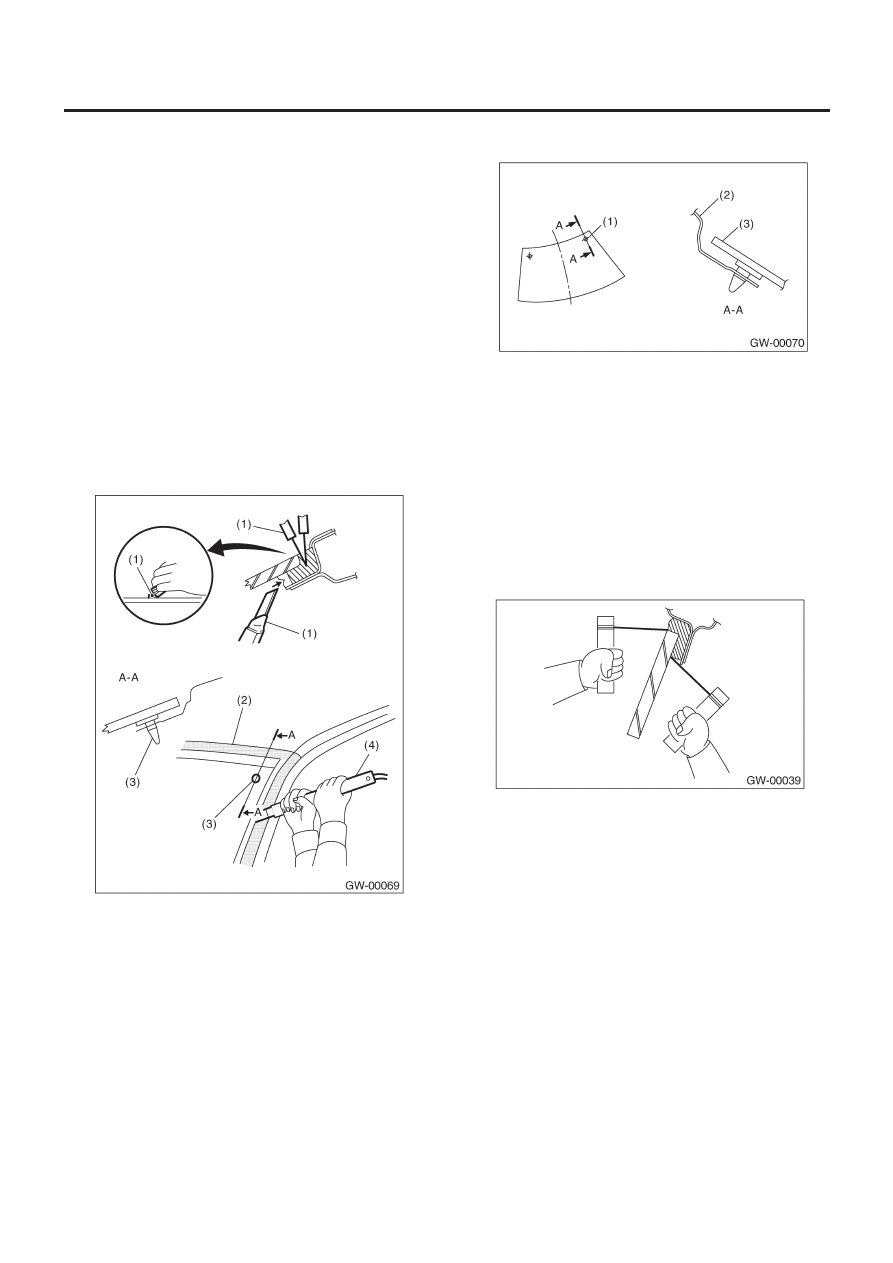

1. С ПОМОЩЬЮ НОЖА ДЛЯ ВЕТРОВОГО СТЕКЛА

1) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
2) Снимите молдинг стекла.
3) Накройте пленкой корпусную сторону окружности ветрово-
го стекла для его защиты.
4) Нанесите достаточное количество мыльной воды на адге-
зивную прослойку.
5) Вставьте нож для ветрового стекла в адгезивную прослойку.
6) Удерживая край ножа и край ветрового стекла под нужным
углом, двигайте нож параллельно краю ветрового стекла
вдоль его лицевой стороны, чтобы срезать адгезивную про-
слойку.

ПРИМЕЧАНИЕ:
• Не перекручивайте нож.
• Срезание адгезивной прослойки следует начинать с само-
го широкого разрыва между ветровым стеклом и кузовом.

(1) Шпатель
(2) Защитная

пленка

(3) Направляющий

фиксатор

(4)  Нож ветрового стекла

• Так как направляющие фиксаторы закреплены на углах сте-
кла, используйте струнную проволоку для их срезания.

(1) Направляющий

фиксатор

(2) Кузов
(3) Ветровое

стекло

2. С ПОМОЩЬЮ СТРУННОЙ ПРОВОЛОКИ

1) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
2) Снимите молдинг крыши и верхний передний молдинг.
3) Накройте пленкой корпусную сторону окружности ветрово-
го стекла для его защиты.
4) Сделайте отверстие в адгезивной прослойке с помощью
дрели или ножа.
5) Проденьте струнную проволоку через отверстие и прочно
закрепите оба конца струнной проволоки на кусочках дерева.

6) Попеременно тяните за концы проволоки, чтобы срезать
адгезивный слой.

ОСТОРОЖНО:
• Не тяните струнную проволоку с усилием в направле-
нии края ветрового стекла.
• Следите за тем, чтобы не повредить внутренние и
внешние детали.
• Когда демонтаж происходит на участке, прилегающем
к панели инструментов, положите на панель защитную
пластину.
Отнеситесь к демонтажу с особым вниманием.
• Не перекрещивайте струнные проволоки. Иначе они
могут порваться.

ВЕТРОВОЕ СТЕКЛО

GW-26

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

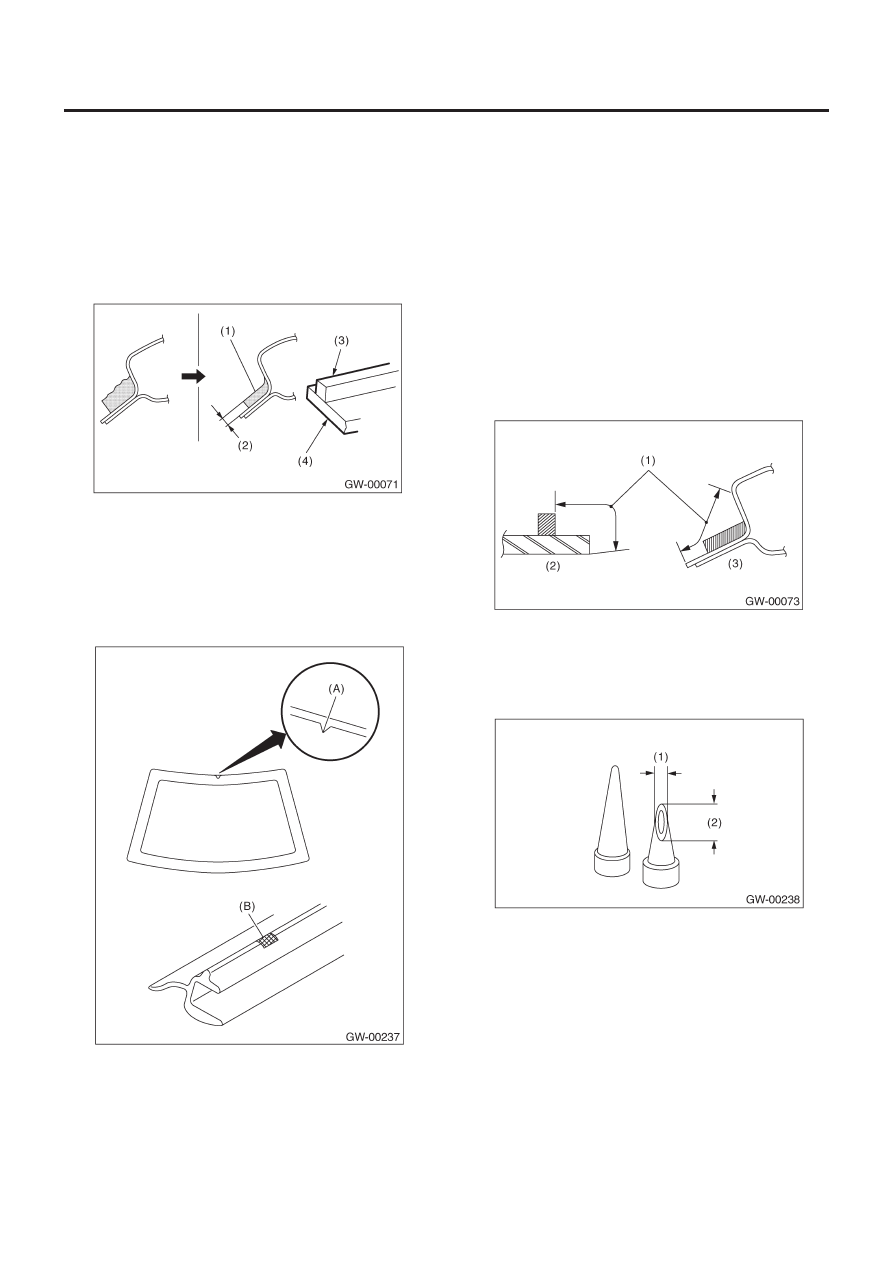

1) Прочистите внешнюю окружность ветрового стекла с по-
мощью алкоголя или белого бензина.
2) Снимите адгезивную прослойку с кузова с помощью ножа
так, чтобы получилась гладкая лицевая сторона толщиной 2
мм (0.08 in).

ОСТОРОЖНО:
Следите за тем, чтобы не повредить кузов и окрашенные
поверхности.

(1) Адгезив
(2)  2 мм (0.08 in)
(3) Запорная

резинка

(4) Стекло

3) Прочистите кузов с помощью алкоголя или белого бензи-
на, чтобы тщательно снять стружки, пыль и грязь с лицевой
части кузова.
4) Установите метку молдинга (B) на насечку (A) и установите ее.

5) Нанесите праймер на адгезивную прослойку стекла с по-
мощью тампона.

Праймер стекла:

Beta wipe VPO 4604 или Betaprime 5001 либо экви-
валент

6) Нанесите праймер на адгезивную прослойку кузова.

Праймер для окрашенных поверхностей:

Betaprime 5402 или эквивалент

ПРИМЕЧАНИЕ:
• Нанесенный на окрашенную поверхность кузова или внут-
реннюю отделку праймер трудно стирается. Закройте окруж-
ности этих мест.
• Перед установкой стекла дайте праймеру подсохнуть около
10 минут.
• Не касайтесь поверхностей, покрытых праймером.

(1) Нанесение

праймера

(2) Сторона

стекла

(3) Сторона

кузова

7) Отрежьте кончик форсунки картриджа, как показано, и ус-
тановите его в  устройство для нанесения смазки.

(1)  10 мм (0.39 in)
(2)  15 мм (0.59 in)
