ВЕТРОВОЕ СТЕКЛО

GW-27

СТЕКЛА/ОКНА/ЗЕРКАЛА

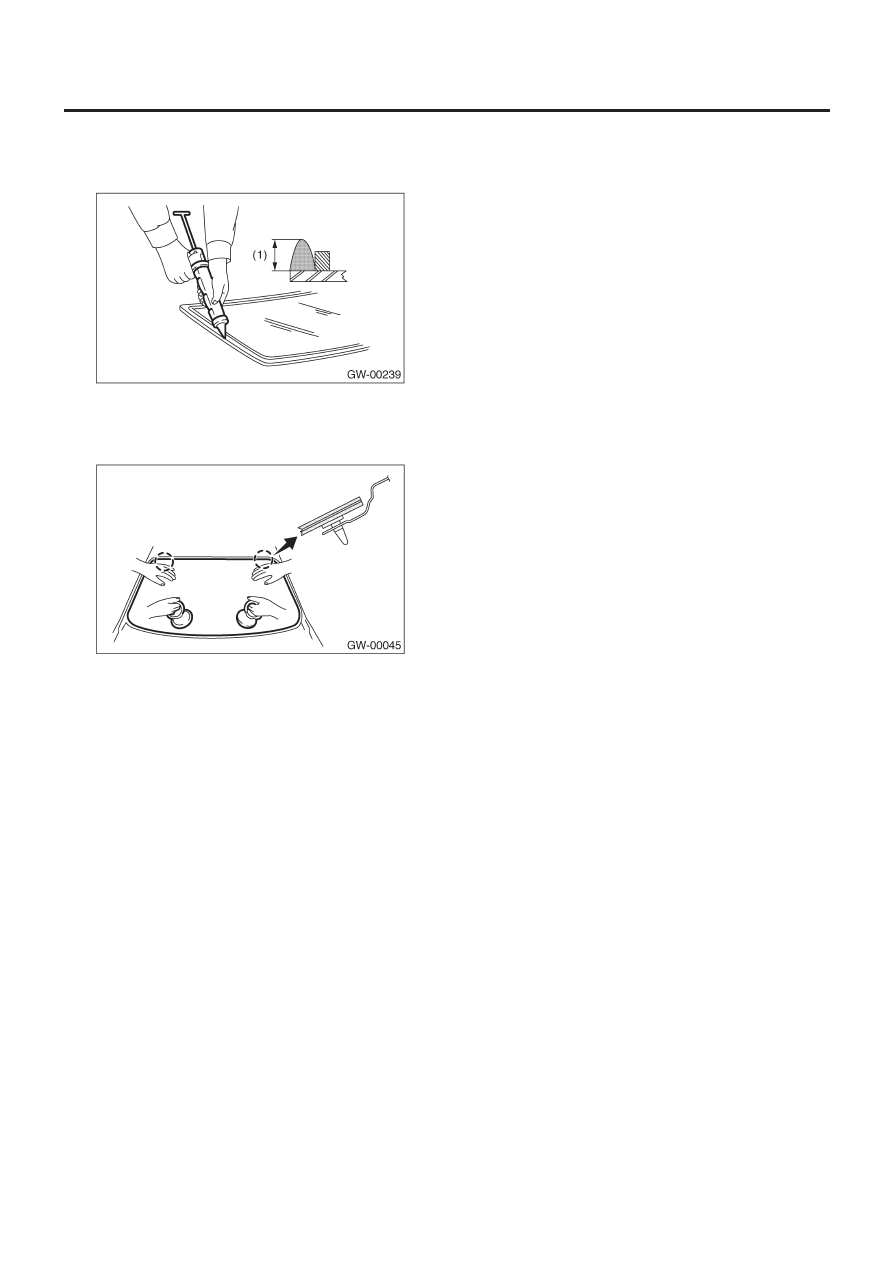

8) Нанесите адгезив на поверхность края стекла, как показано.

Адгезив:

Gurit-ESSEX Betaseal 1502 или эквивалент

(1)

12 – 15 мм (0.47  – 0.59 in)

9) Установите направляющие фиксаторы на кузов автомобиля
при помощи резиновых присосок и поставьте ветровое стекло.

10) Слегка надавите на ветровое стекло для его плотной
усадки.
11) Снимите/сравняйте выступивший адгезив с помощью
шпателя.
12) После завершения всех работ оставьте автомобиль на
24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании дверей после приклеивания
стекла всегда опускайте дверные стекла и производите эту
процедуру осторожно.
• Перемещайте автомобиль медленно.
• Для достижения минимального времени высыхания и вре-
мени, которое автомобилю требуется стоять перед дальней-
шей эксплуатацией, следуйте инструкциям производителя
адгезива.

13) После консервации адгезива полейте воду на внешнюю по-
верхность автомобиля, чтобы проверить наличие протекания.

ПРИМЕЧАНИЕ:
При возвращении автомобиля владельцу предупредите
его/ее о том, что автомобиль не следует подвергать серьез-
ным ударам/встряскам в течение не менее трех дней.

14) Установите панель капота. <См. EI-32, УСТАНОВКА, Па-
нель капота.>

СТЕКЛО ЗАДНЕЙ ДВЕРИ

GW-28

СТЕКЛА/ОКНА/ЗЕРКАЛА

14. Стекло задней двери

A:  ДЕМОНТАЖ

1) Снимите мотор заднего стеклоочистителя. <См. WW-17,
ДЕМОНТАЖ, Мотор заднего стеклоочистителя.>
2) Отсоедините электрический коннектор от клемм заднего
размораживателя стекла.
3) Снимите стекло при помощи той же самой процедуры, что
и для ветрового стекла. <См. GW-25,  ДЕМОНТАЖ, Ветровое
стекло.>

B:  УСТАНОВКА

1) Нанесите адгезив при помощи той же самой процедуры,
что и для ветрового стекла. <См. GW-26,  УСТАНОВКА, Ветро-
вое стекло.>
2) Вставьте фиксирующий фиксатор стекла в отверстие зад-
ней двери и, после надавливания на район вокруг фиксирую-
щего фиксатора для его закрепления,  слегка обожмите весь
это район для уплотнения.
3) Примерно через час после установки проведите проверки
на водонепроницаемость.

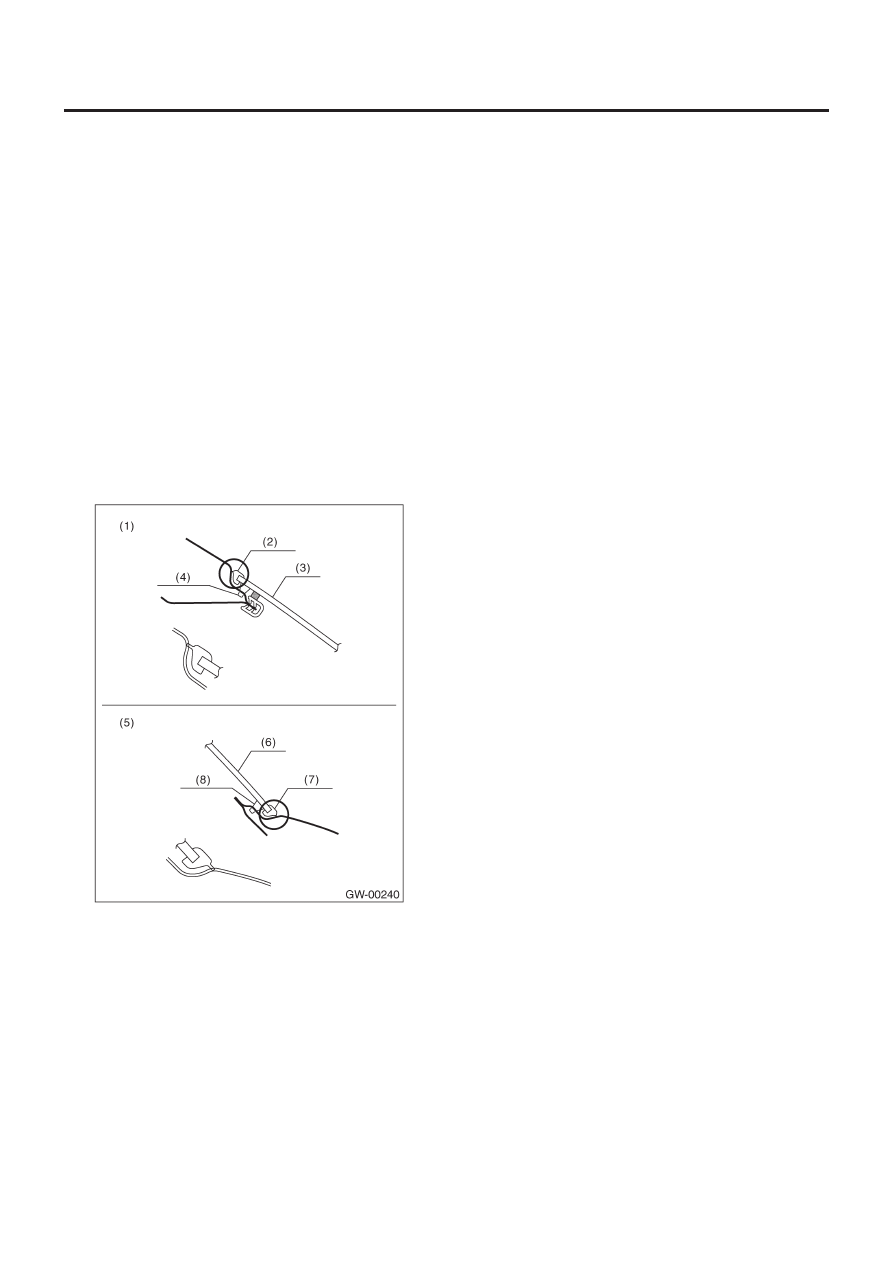

(1) Верхняя

сторона

(2) Молдинг
(3) Стекло
(4) Адгезив
(5) Нижняя

сторона

(6) Стекло
(7) Молдинг
(8) Адгезив

4) После завершения всех работ оставьте автомобиль на 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании дверей после приклеивания
стекла всегда опускайте дверные стекла и производите эту
процедуру осторожно.
• Перемещайте автомобиль медленно.
• Для достижения минимального времени высыхания и вре-
мени, которое автомобилю требуется стоять перед дальней-
шей эксплуатацией, следуйте инструкциям производителя
адгезива.
• При возвращении автомобиля владельцу предупредите
его/ее о том, что автомобиль не следует подвергать серьез-
ным ударам/встряскам в течение не менее трех дней.

5) Подсоедините клеммы заднего размораживателя стекла.
6) Установите мотор заднего стеклоочистителя. <См. WW-17,
УСТАНОВКА, Мотор заднего стеклоочистителя.>

СТЕКЛО ЗАДНЕГО ОКНА

GW-29

СТЕКЛА/ОКНА/ЗЕРКАЛА

15. Стекло заднего окна

A:  ДЕМОНТАЖ

1) Отсоедините электрический коннектор от клемм заднего
размораживателя стекла.
2) Снимите стекло при помощи той же самой процедуры, что
и для ветрового стекла. <См. GW-25,  ДЕМОНТАЖ, Ветровое
стекло.>

B:  УСТАНОВКА

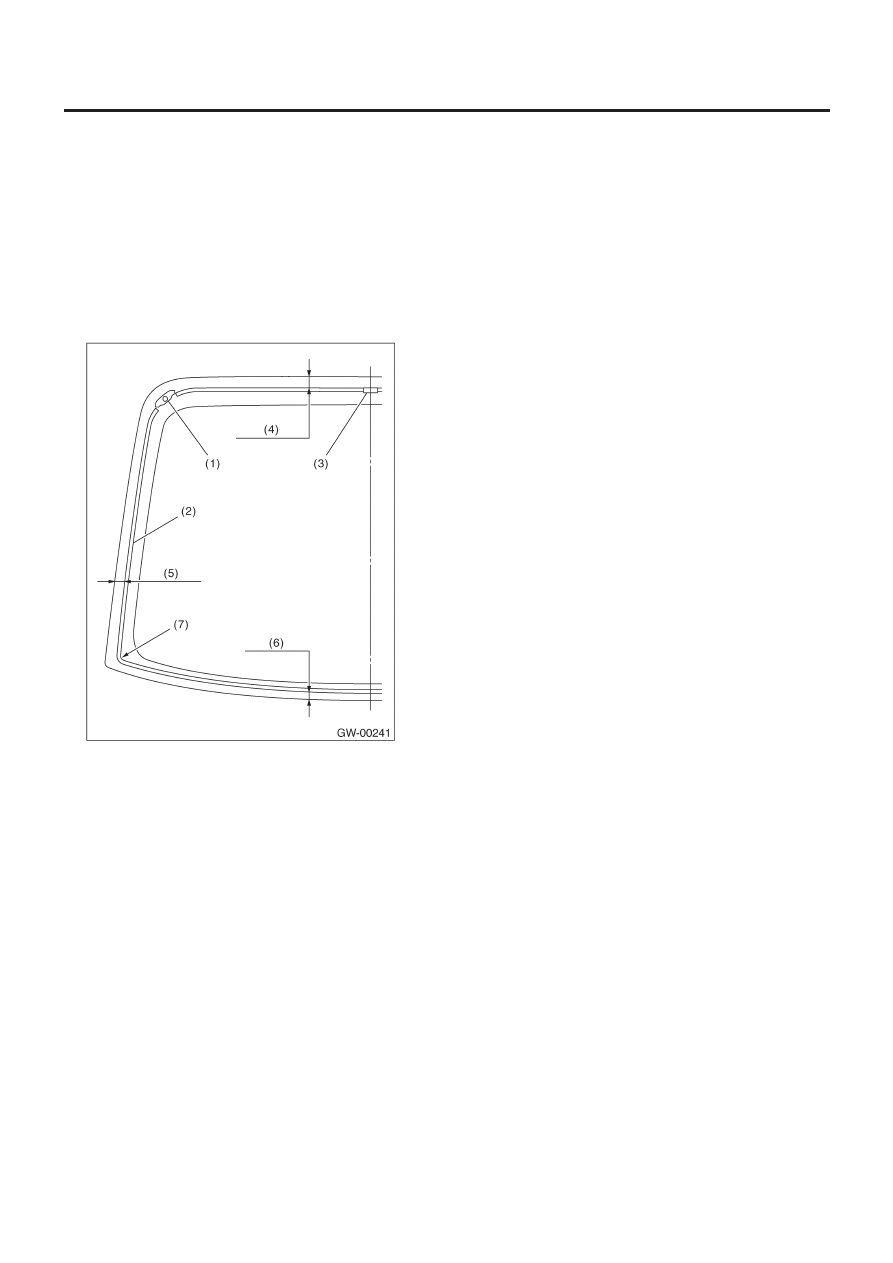

1) Установите запорную резинку и направляющий фиксатор.

(1) Направляющий

фиксатор

(2) Запорная

резинка

(3) Фиксатор
(4)  14.5 мм (0.571 in)
(5)  8 мм (0.315 in)
(6)  22 мм (0.866 in)
(7) R

20

2) Установите стеклопри помощи той же самой процедуры,
что и для ветрового стекла. <См. GW-26,  УСТАНОВКА, Ветро-
вое стекло.>
3) Подсоедините клеммы заднего размораживателя стекла.
4) После завершения всех работ оставьте автомобиль на 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании дверей после приклеивания
стекла всегда опускайте дверные стекла и производите эту
процедуру осторожно.
• Перемещайте автомобиль медленно.

• Для достижения минимального времени высыхания и вре-
мени, которое автомобилю требуется стоять перед дальней-
шей эксплуатацией, следуйте инструкциям производителя
адгезива.

5) После консервации адгезива полейте воду на внешнюю по-
верхность автомобиля, чтобы проверить наличие протекания.

ПРИМЕЧАНИЕ:
При возвращении автомобиля владельцу предупредите
его/ее о том, что автомобиль не следует подвергать серьез-
ным ударам/встряскам в течение не менее трех дней.

СИСТЕМА РАЗМОРАЖИВАТЕЛЯ ЗАДНЕГО СТЕКЛА

GW-30

СТЕКЛА/ОКНА/ЗЕРКАЛА

16. Система размораживателя  заднего стекла

A: ДИАГРАММА ПРОВОДКИ

1. РАЗМОРАЖИВАТЕЛЬ ЗАДНЕГО СТЕКЛА, МОДЕЛЬ LHD

<См. WI-242, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система размораживателя заднего стекла.>

2. РАЗМОРАЖИВАТЕЛЬ ЗАДНЕГО СТЕКЛА, МОДЕЛЬ RHD

<См. Wl-243, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Система размораживателя заднего стекла.>

B:  ОСМОТР

Симптом

Размораживатель заднего стекла не работает.

Порядок ремонта

(1) Предохранитель (M/B №. 1) (F/B №. 17: Модель LHD)

(F/B №. 18: Модель RHD)

(2) Реле заднего размораживателя

(3) Таймер заднего размораживателя

(4) Переключатель размораживателя

(5) Конденсатор заднего размораживателя

(6) Провод размораживателя

(7) Проводка
