ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-11

СТЕКЛА/ОКНА/ЗЕРКАЛА

В случае несоответствия, замените главный переключатель.

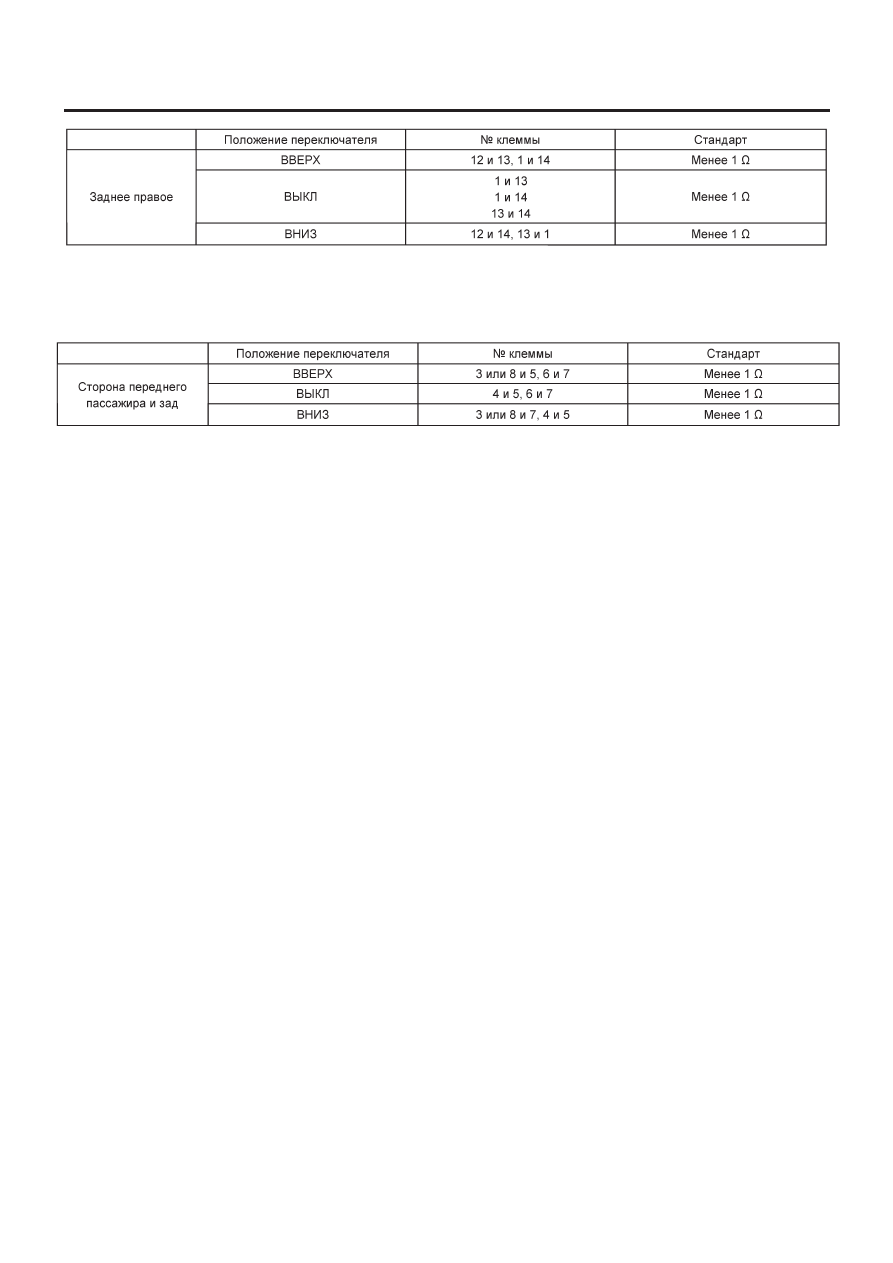

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление переключателя.

В случае несоответствия, замените вспомогательный переключатель.

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-12

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Стекло передней двери

A:  ДЕМОНТАЖ

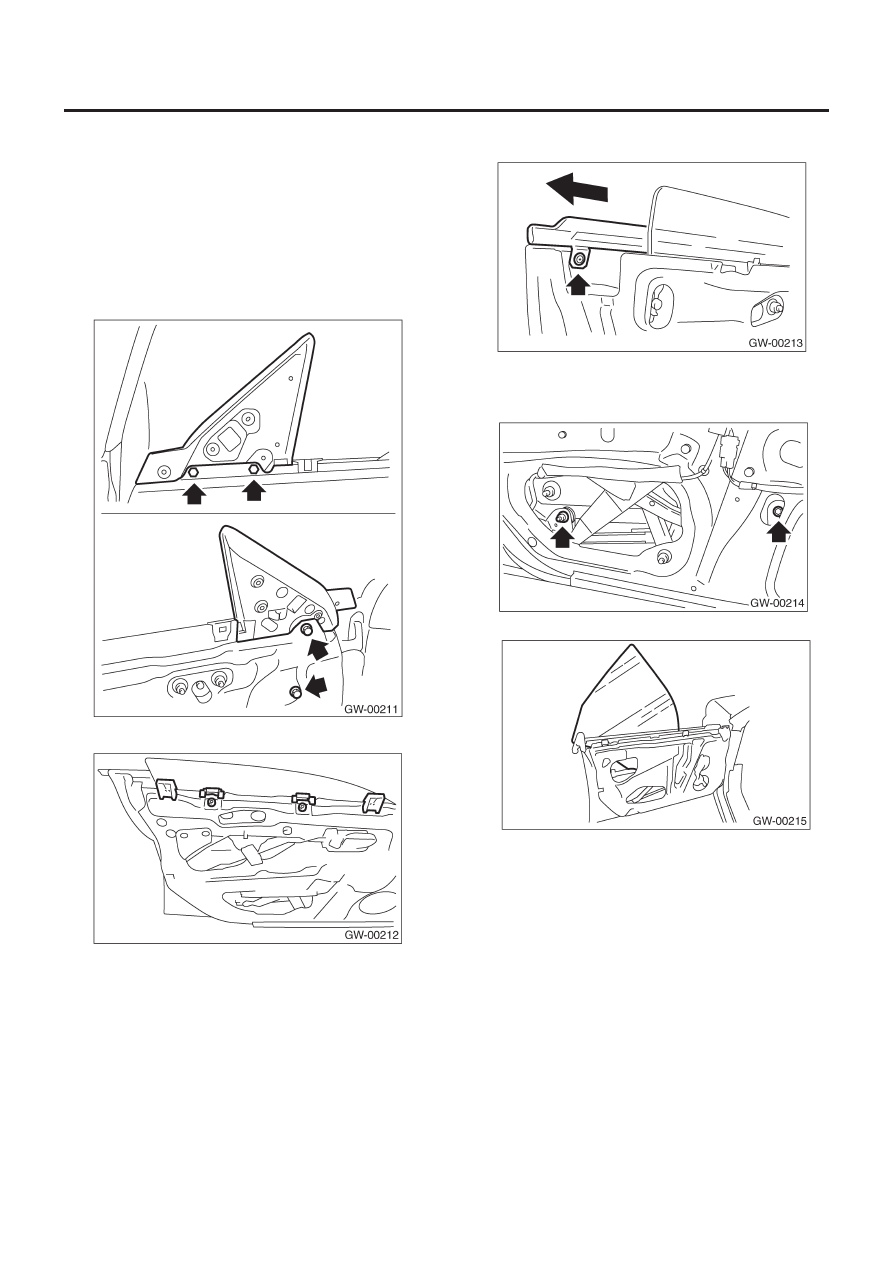

1) Снимите отделку передней двери. <См. EI-37, ДЕМОНТАЖ,
Отделка передней двери.>
2) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите устройство внешнего зеркала. <См. GW-19, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
4) Снимите наугольник.

5) Снимите стабилизаторы и крючки отделки.

6) Снимите задний конец противопогодной полоски двери и
внешнюю противопогодную полоску.

7) Поработайте переключателем электроподъемника, чтобы
стекло переместилось в положение, указанное на рисунке, а
затем снимите две гайки с сервисных отверстий.

8) Выньте дверное стекло.

ОСТОРОЖНО:
• После демонтажа стекла не поворачивайте регулятор
в направлении закрывания. Это может привести к разъ-
единению привода.
• Не ударяйте стекла и оберегайте их от повреждений.

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-13

СТЕКЛА/ОКНА/ЗЕРКАЛА

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
Убедитесь в том, что опора стекла надежно встала в
скользящую раму.

2) Отрегулируйте стекло передней двери. <См. GW-13, РЕГУ-
ЛИРОВКА, Стекло передней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-4,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее
описание.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Перед регулировкой убедитесь в том, что все регулировочные
болты стабилизатора, верхнего стопора и скользящей рамы
ослаблены, и что дверное стекло поднято до такого уровня,
чтобы оно контактировало с противопогодной полоской.

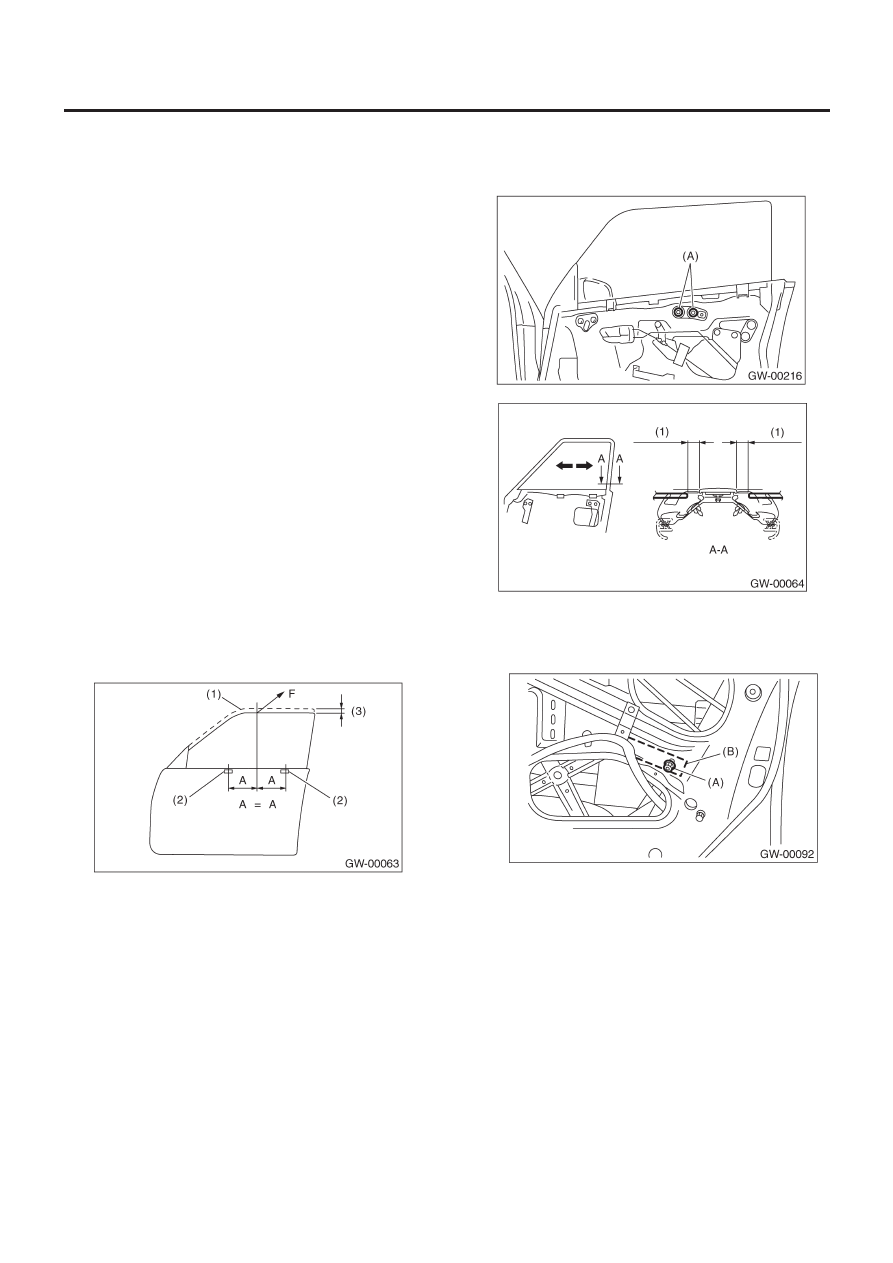

1) Временно затяните один регулировочный болт на одной
стороне задней скользящей рамы в центре щелевого отвер-
стия во внутренней панели.
2) Временно затяните канал-В регулятора в положении на-
верху щелевого отверстия.
3) Опустите дверное стекло на 10 -15 мм (0.39 to 0.59 in) от
полностью закрытого положения. Применяя внешнее давле-
ние, равное  45.0 ± 5.0 Н (4.5 ± 0.5 кгс, 9.9 ± 1.1 Ib) (F) к верх-
нему краю стекла над средней точкой двух внешних стабили-
заторов, нажмите на внутренний стабилизатор с усилием
30 ± 5 Н (3.0 ± 0.5 кгс, 6.6 ± 1.1 Ib) для фиксации стекла, а за-
тем закрепите его.

(1)  Полностью закрытое положение
(2) Стабилизатор
(3)  10—15 мм (0.39 —0.59 in)

4) Для регулировки зазора между передним стеклом и крыш-
кой центральной стойки, ослабьте гайки (A) и подвигайте
скользящую раму стекла вперед-назад, пока зазор не будет
доведен до указанного значения.

(1)

12 мм (0.472 in)

5) Для регулировки верхнего и нижнего концов центральной
стойки, ослабьте регулировочную гайку (A) канала-B (B).

СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-14

СТЕКЛА/ОКНА/ЗЕРКАЛА

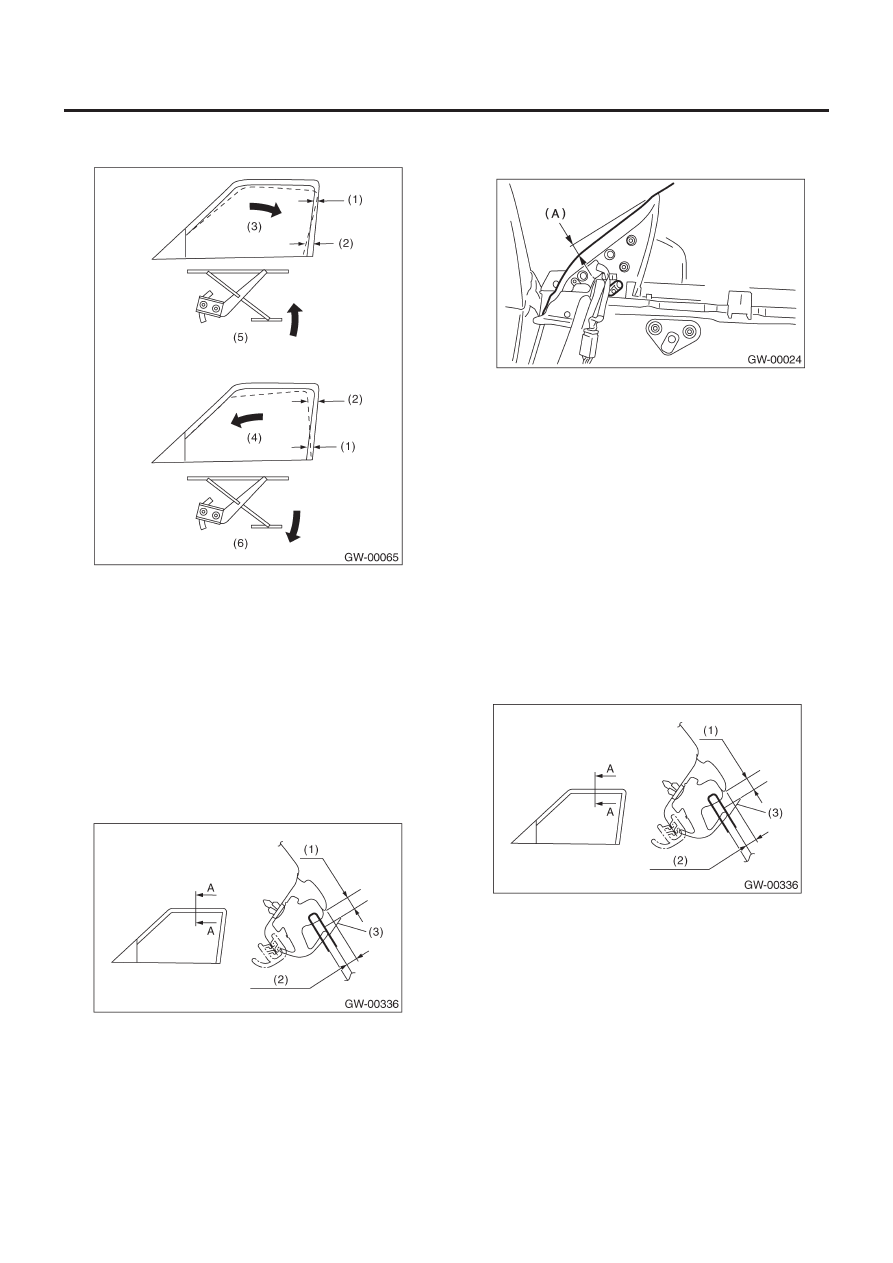

6) Отрегулируйте так, чтобы верхний и нижний концы цент-
ральной стойки были одинакового размера.

(1) Узко
(2) Широко
(3)  Стекло слишком сильно наклонено назад
(4)  Стекло слишком сильно наклонено вперед
(5) Поднимите

канал-B

(6) Опустите

канал-B

7) Для регулировки хода стекла установите ST на стекло и за-
кройте дверь; поднимите стекло так, чтобы позиционное от-
ношение между стеклом и противопогодной полоской стало
таким, как показано. Закрепите стекло так, чтобы верхний
стопор слегка касался держателя стекла.

ST 61299AE000 РАСШИРИТЕЛЬ

(Для стекла передней двери
толщиной 5 мм (0.197 in))

(1)  2.7 —4.3 мм (0.106 —0.169 in)
(2)  6 мм (0.236 in)
(3) ST

Для предотвращения шума от ветра, отрегулируйте стекло в
положении, при котором кончик наугольника будет немного
приподнят.

(A)    0 – 1.5 мм (0  –  0.059 in)

8) После регулировки стабилизатора, проведите регулировку
буртика стекла. Сначала визуально проверьте позиционное
отношение между фиксатором & молдингом и стеклом со
стороны крыши, а затем начните с регулировки  задней
скользящей рамы. Установите ST на стекло, а затем попере-
менно, шаг за шагом регулируйте два регулировочных болта
для достижения приведенных ниже размеров (сечение A).

ST

61299AE000

РАСШИРИТЕЛЬ
(Для стекла передней двери
толщиной 5 мм (0.197 in))

ПРИМЕЧАНИЕ:
Если одновременно ослабить две гайки, скользящая рама бу-
дет ходить вперед-назад. Поэтому при регулировке одной
гайки другая должна быть закреплена.

9) Произведите ту же самую регулировку для регулировочных
болтов задней скользящей рамы.

(1)  2.7  – 4.3 мм (0.106  – 0.169 in)
(2)  6 мм (0.236 in)
(3) ST
