Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 70





ПЕРЕКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА

COM-5

СИСТЕМА СВЯЗИ

4. Переключатель звукового сигнала

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Перед обслуживанием обязательно прочитайте приме-
чания в разделе AB для правильной работы с модулем
подушки безопасности водителя. <См. AB-3, ОСТОРОЖ-
НО, Общее описание.>

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите модуль подушки безопасности водителя. <См.
AB-12, Модуль подушки безопасности водителя.>

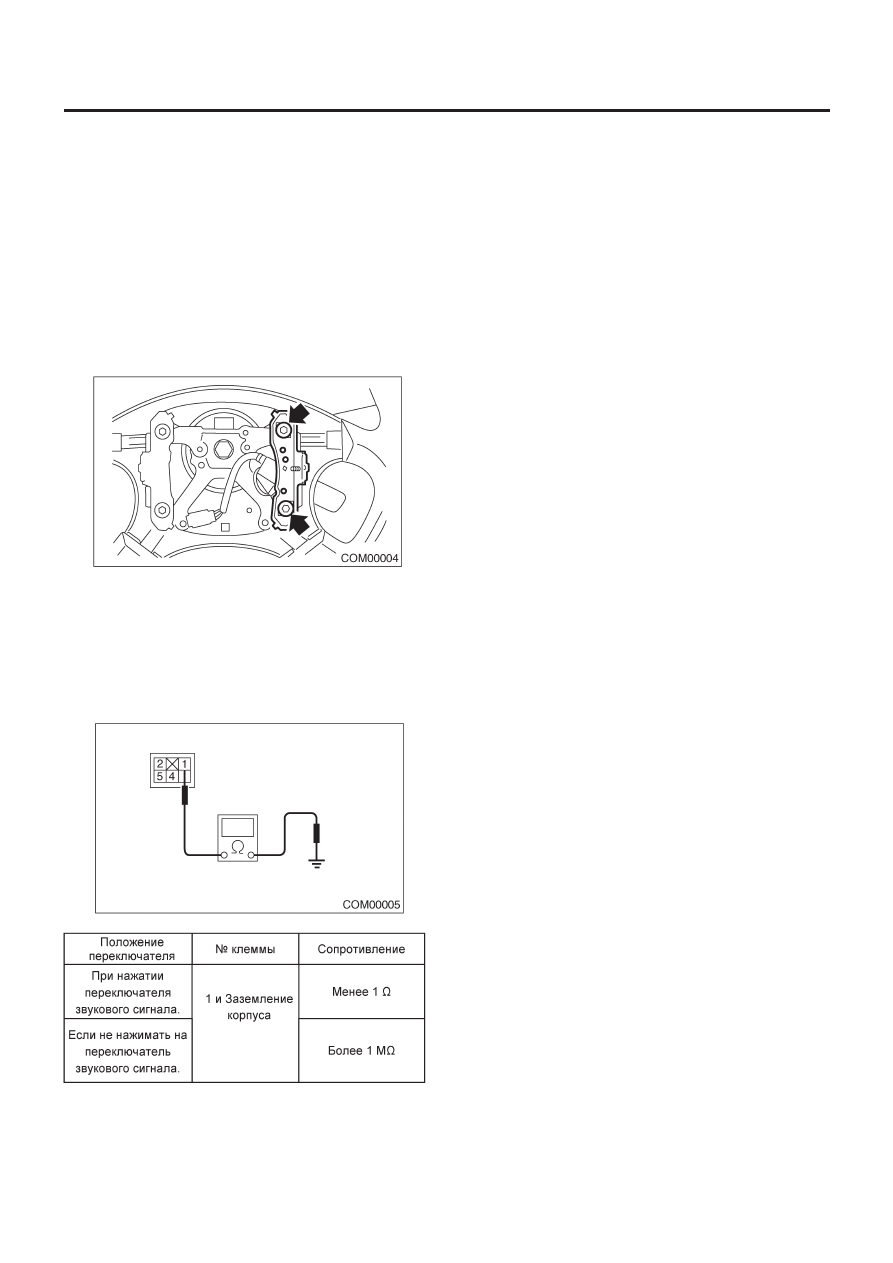

3) Снимите переключатель звукового сигнала с рулевого ко-
леса, как показано на рисунке.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление переключателя звукового сигнала.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система электростеклоподъемников  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.  Переключатель управления электростеклоподъемниками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.  Стекло передней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

5.  Устройство переднего регулятора и мотора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

6.  Система дистанционного управления зеркалами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

7.  Защитная крышка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

8.  Устройство внешнего зеркала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

9.  Внешнее зеркало . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

10.  Переключатель дистанционного управления зеркалами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

11.  Стекло задней двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

12.  Устройство заднего регулятора и мотора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

13.  Ветровое стекло  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

14.  Стекло задней двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

15.  Стекло заднего окна  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

16.  Система размораживателя заднего стекла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

17.  Размораживатель заднего стекла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

18.  Стекло задней четверти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

19.  Стекло люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

20.  Внутреннее зеркало заднего вида . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

СТЕКЛА/ОКНА/ЗЕРКАЛА

GW

Стр.

ОБЩЕЕ ОПИСАНИЕ

GW-2

СТЕКЛА/ОКНА/ЗЕРКАЛА

1. Общее описание

A: КОМПОНЕНТ

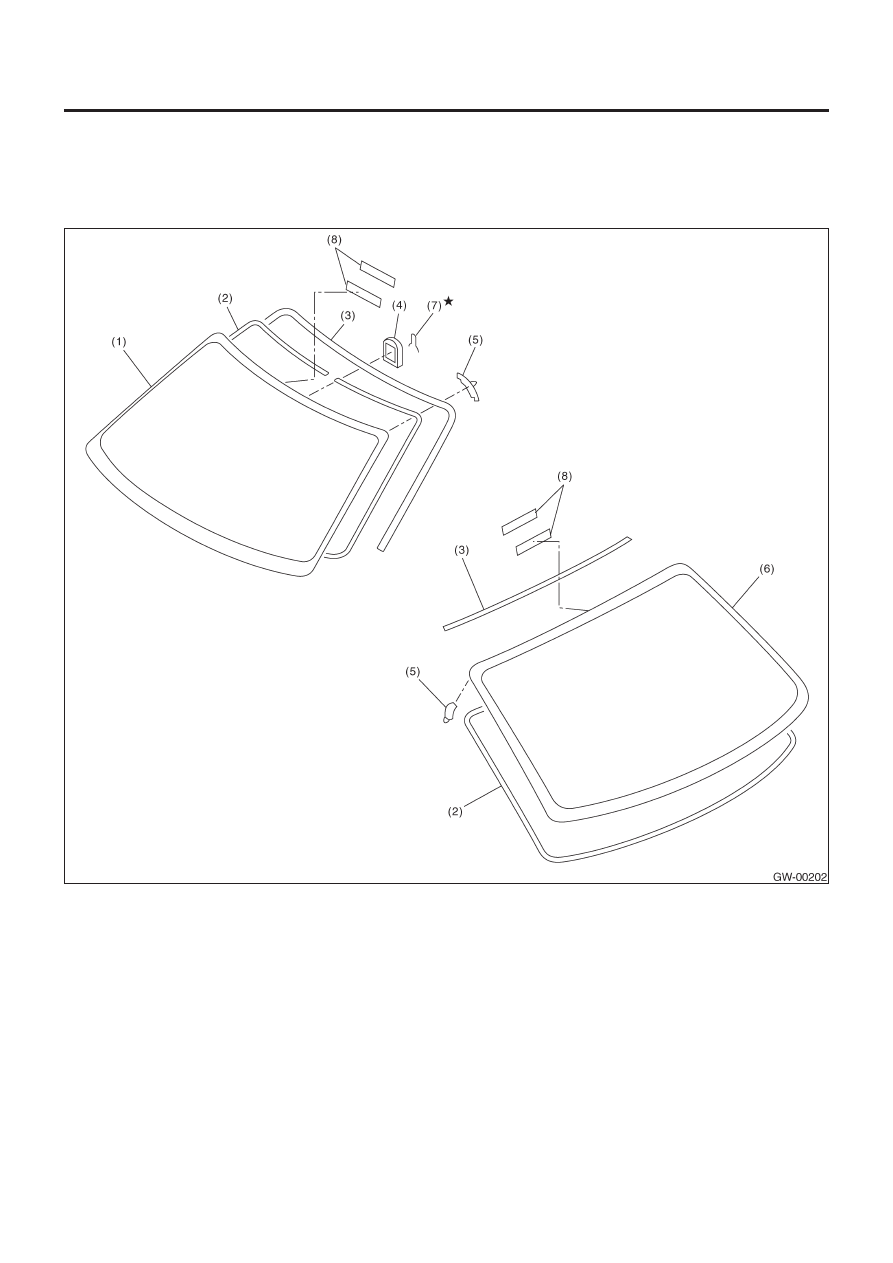

1.  НЕПОДВИЖНЫЕ СТЕКЛА (СЕДАН)

(1) Ветровое

стекло

(2) Запорная

резинка

(3) Молдинг
(4)  Крепление зеркала заднего вида
(5) Установочный

фиксатор

(6)  Стекло заднего окна
(7) Пружина
(8) Зажим
