Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 74





СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

GW-15

СТЕКЛА/ОКНА/ЗЕРКАЛА

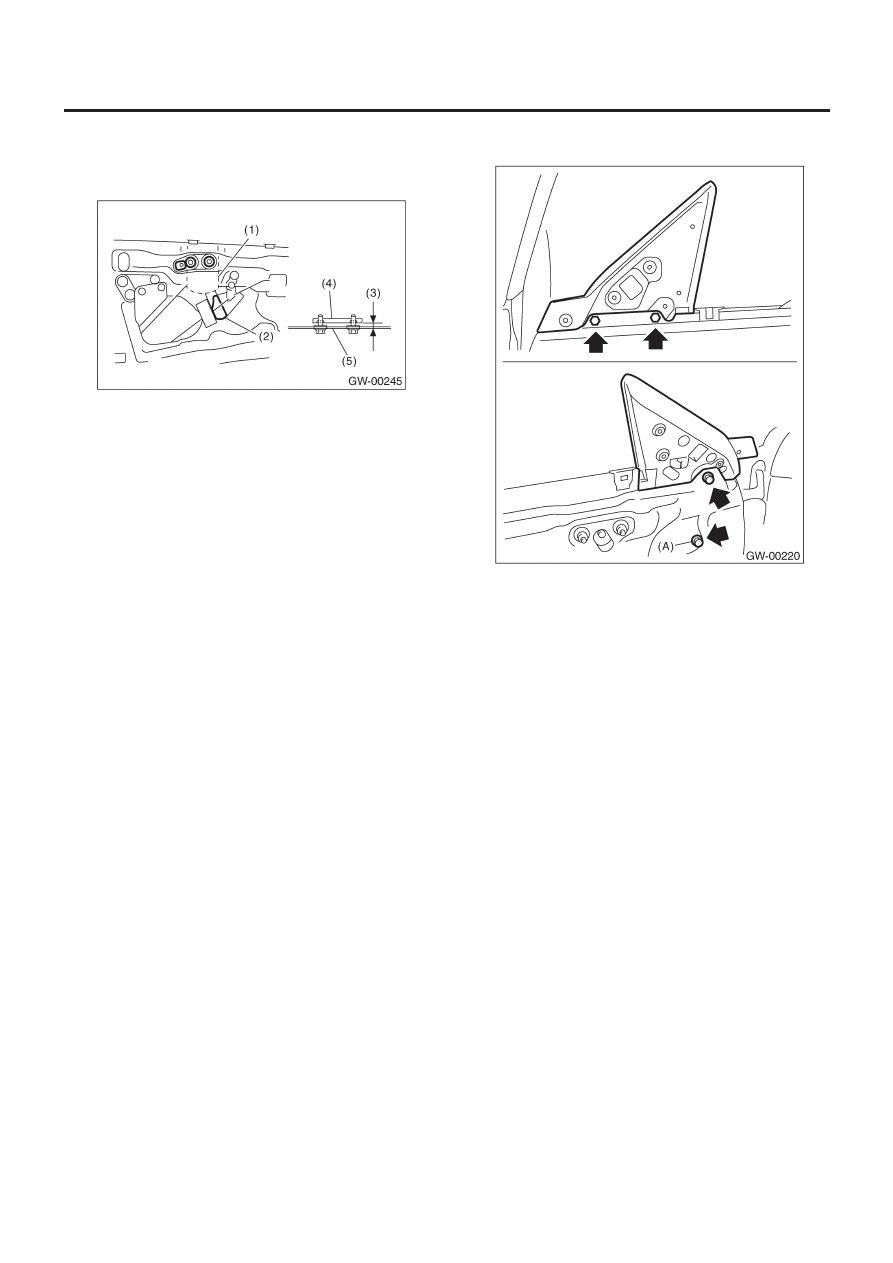

ПРИМЕЧАНИЕ:
Во время регулировки не нагибайте кронштейн скользящей
рамы к внутренней панели. Иначе не удастся добиться бес-
препятственной работы регулятора.

(1)  Кронштейн скользящей рамы
(2)  Задняя скользящая рама
(3)  Отрегулируйте до параллельной линии
(4) Скользящая

рама

(5) Внутренняя

панель

10) Произведите регулировку передней скользящей рамы та-
ким же способом, как и для задней скользящей рамы.

ПРИМЕЧАНИЕ:
Хотя передняя и задняя скользящие рамы должны, как прави-
ло, регулироваться одинаково, в некоторых случаях может
потребоваться их разная регулировка. Однако регулировка
одной скользящей рамы до максимального значения, а дру-
гой  –  до минимального не разрешается. Подобная регули-
ровка может привести к чрезмерной нагрузке на регулятор.

11) После регулировок затяните гайки.
12) После регулировки стекла закройте дверь. Если между
внешней кромкой наугольника и поверхностью стекла остал-
ся зазор, отрегулируйте его с помощью регулировочного
болта (A) в нижней фитинговой части наугольника во избежа-
ние нарастания шума от ветра.

13) Во время регулировки ослабьте остальные три фиксиру-
ющих болта.

14) После регулировки затяните болты и гайки.

УСТРОЙСТВО ПЕРЕДНЕГО РЕГУЛЯТОРА И МОТОРА

GW-16

СТЕКЛА/ОКНА/ЗЕРКАЛА

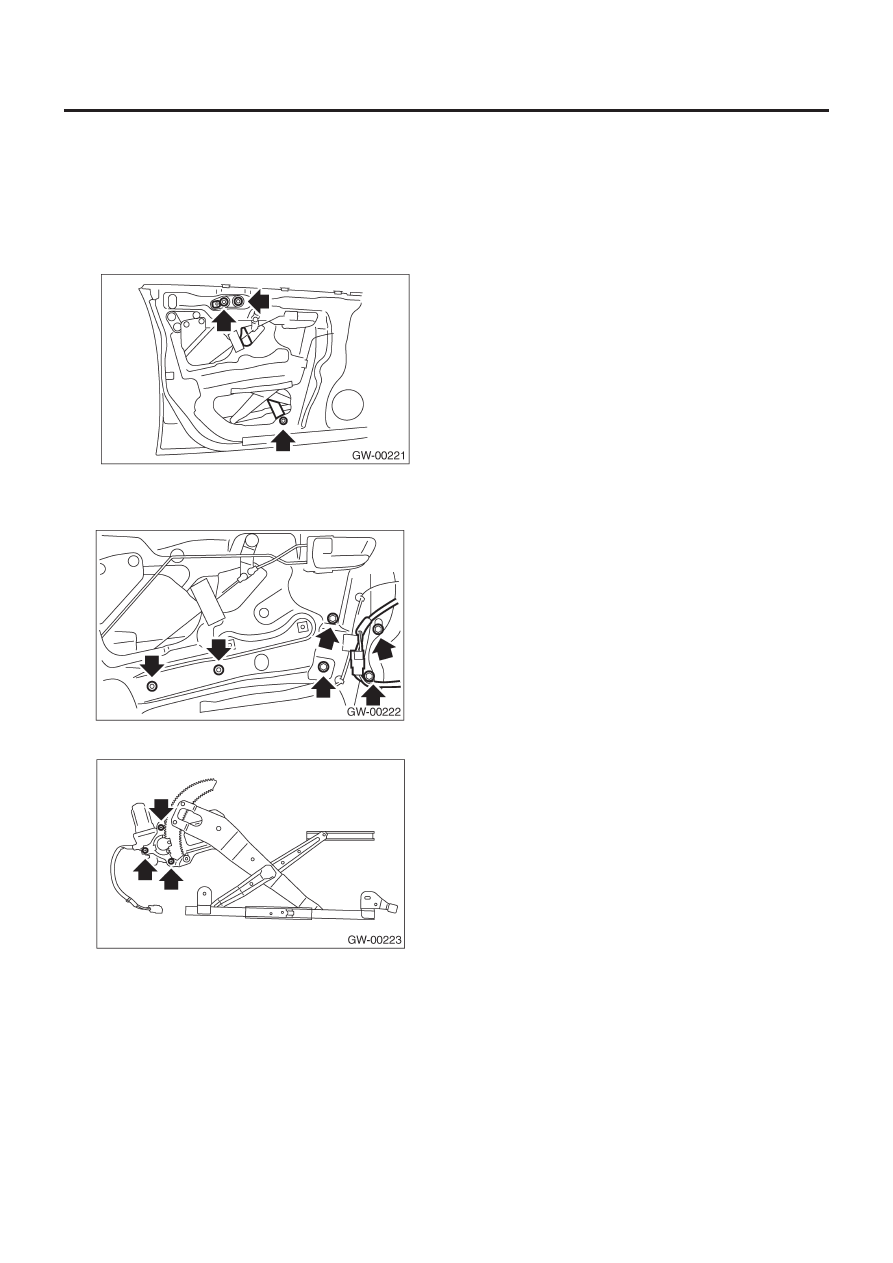

5. Устройство переднего регулятора

и мотора

A:  ДЕМОНТАЖ

1) Снимите дверное стекло. <См. GW-12, ДЕМОНТАЖ, Стекло
передней двери.>
2) Отвинтите гайки и снимите  заднюю скользящую раму.

3) Отсоедините коннектор мотора.
4) Открутите четыре болта и две гайки и снимите устройство
регулятора.

5) Открутите винт и снимите устройство мотора.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте стекло передней двери. <См. GW-13, РЕГУ-
ЛИРОВКА, Стекло передней двери.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. GW-4,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, КОМПОНЕНТ, Общее
описание.>

C: ОСМОТР

1)Убедитесь в том, что мотор электростеклоподъемника вра-
щается надлежащим образом, когда к клеммам коннектора
мотора подводится напряжение от аккумулятора.
2) Измените полярность подсоединений аккумулятора к
клеммам, чтобы проверить, вращается ли мотор в обратном
направлении.

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ

GW-17

СТЕКЛА/ОКНА/ЗЕРКАЛА

6. Система дистанционного управления зеркалами

A: ДИАГРАММА ПРОВОДКИ

1. ДИСТАНЦИОННО УПРАВЛЯЕМОЕ ЗЕРКАЛО, МОДЕЛЬ LHD

<См. WI-244, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система дистанционно управляемого зеркала заднего вида.>

2. ДИСТАНЦИОННО УПРАВЛЯЕМОЕ ЗЕРКАЛО, МОДЕЛЬ RHD

<См. Wl-245, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Система дистанционно управляемого зеркала заднего вида.>

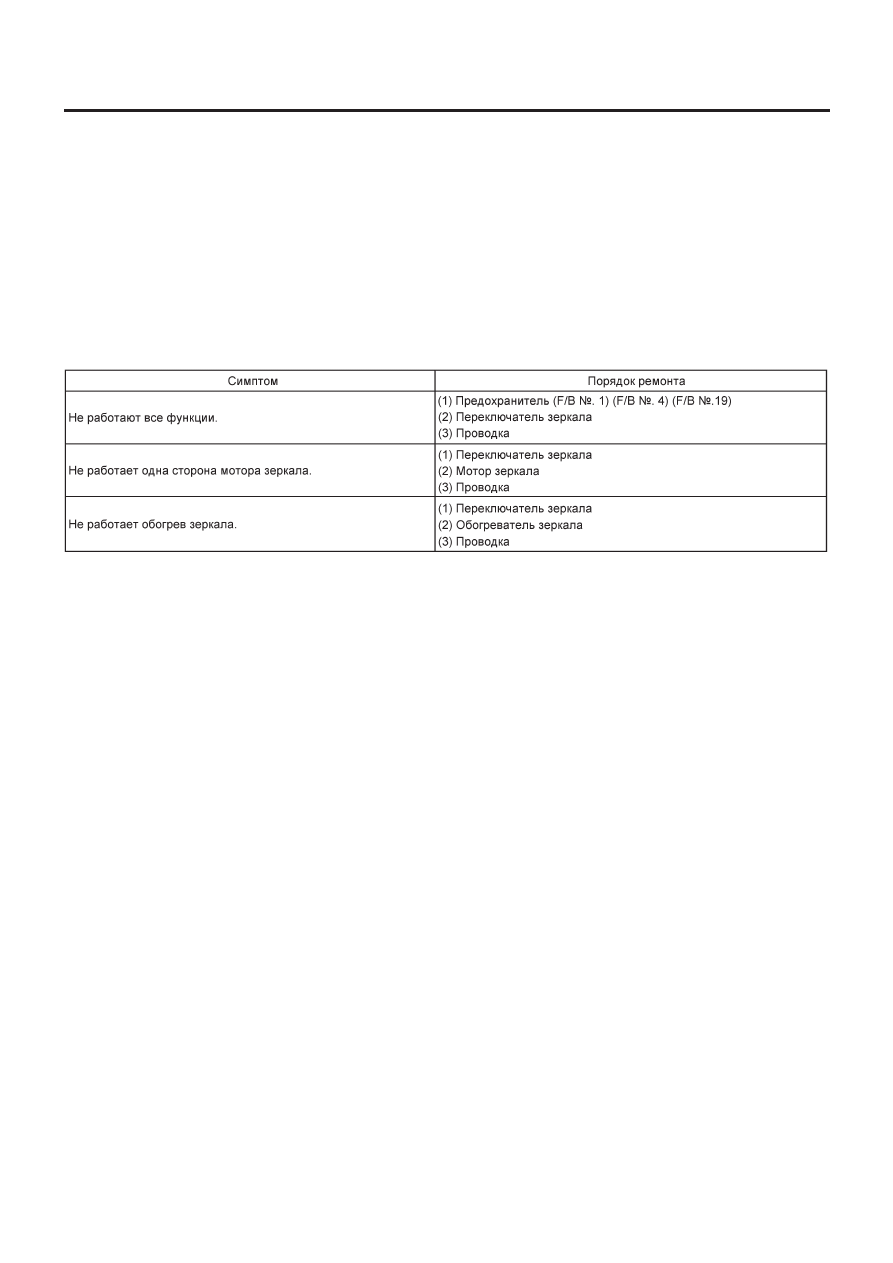

B:  ОСМОТР

ЗАЩИТНАЯ КРЫШКА

GW-18

СТЕКЛА/ОКНА/ЗЕРКАЛА

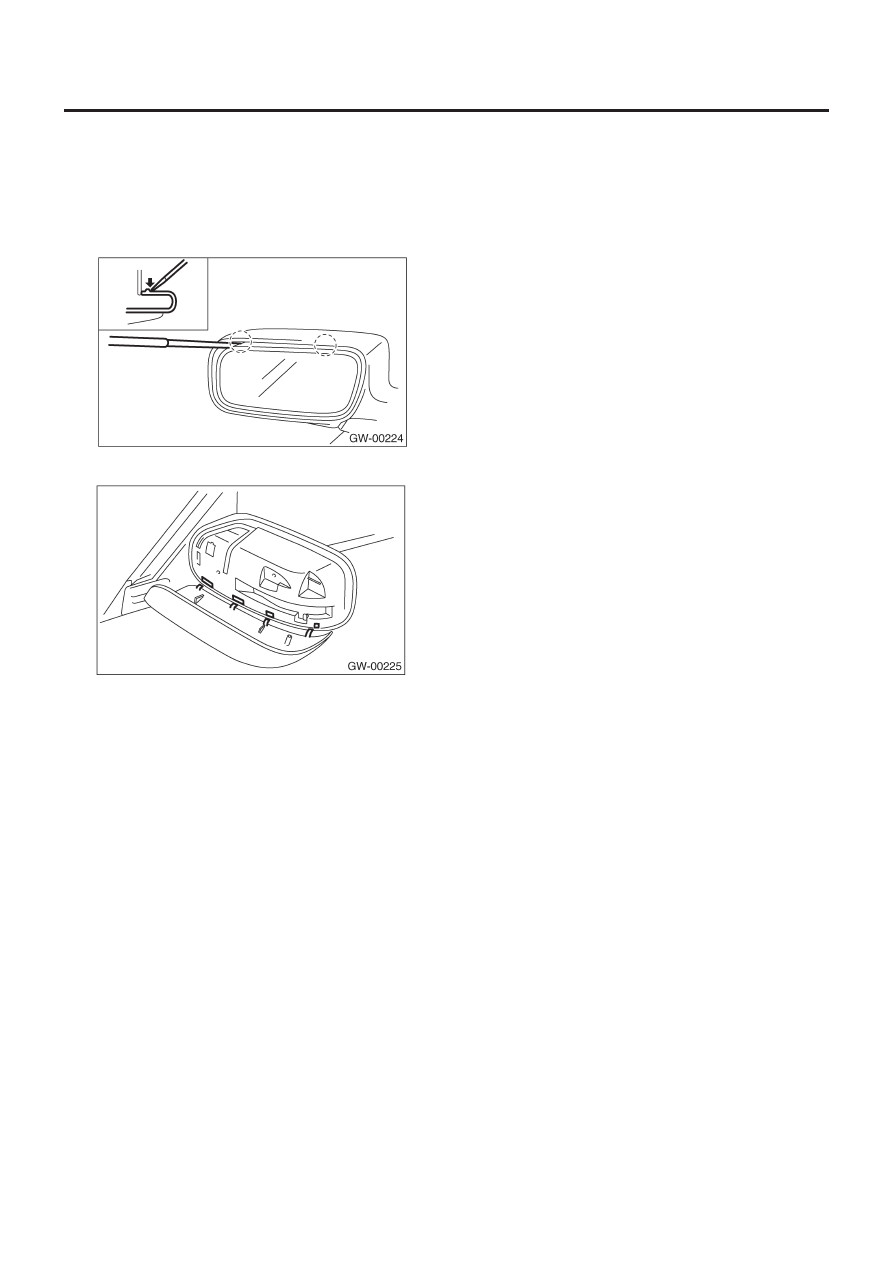

7. Защитная крышка

A:  ЗАМЕНА

1) Поверните зеркало заднего вида вниз.
2) Вставьте тонкую отвертку, выдавите зажимную часть из за-
щитной крышки и снимите защитную крышку.

3) Вставьте лапу внизу защитной крышки в дверное зеркало.

4) Надежно установите защитную крышку.
