Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 72





ОБЩЕЕ ОПИСАНИЕ

GW-7

СТЕКЛА/ОКНА/ЗЕРКАЛА

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

61299AE000

61299AE010

РАСШИРИТЕЛЬ

РАСШИРИТЕЛЬ

Используется для регулировки верхнего
конечного положения стекла передней
двери. (Толщина стекла: 5 мм (0.197 in))

Используется для регулировки верхнего
конечного положения стекла задней
двери. (Толщина стекла: 5 мм (0.157 in))

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

GW-8

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электростеклоподъемников

A: ДИАГРАММА ПРОВОДКИ

1. ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ, МОДЕЛЬ LHD

<См. WI-230, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система электростеклоподъемников.>

2. ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ, МОДЕЛЬ RHD

<См. Wl-234, RHD MODEL, ДИАГРАММА ПРОВОДКИ, Система электростеклоподъемников.>

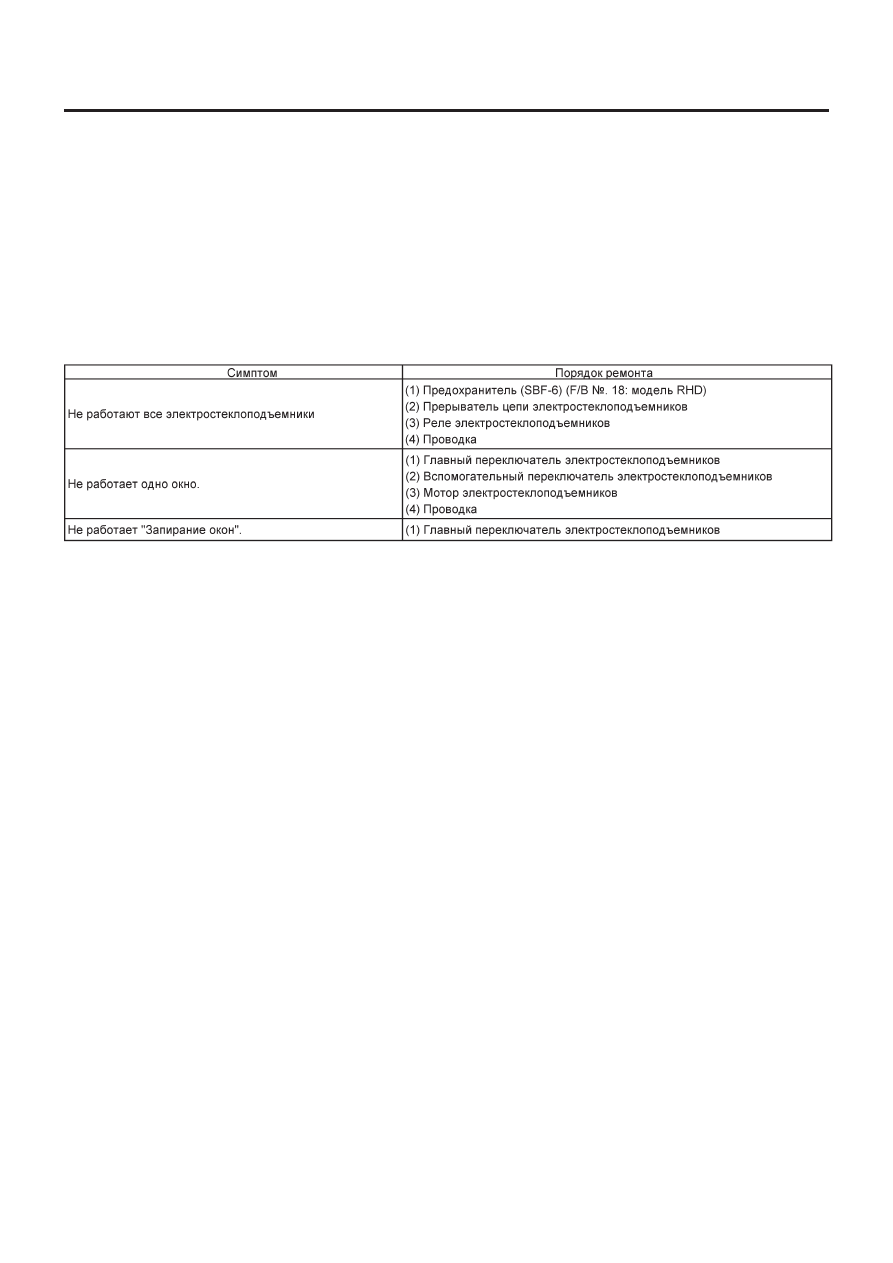

B:  ОСМОТР

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-9

СТЕКЛА/ОКНА/ЗЕРКАЛА

3. Переключатель управления

электростеклоподъемниками

A:  ДЕМОНТАЖ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите винт и снимите главный переключатель электро-
стеклоподъемников.
3) Отсоедините коннектор.

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите панель переключателя.
3) Отсоедините коннектор.

B:  УСТАНОВКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Установите в обратном порядке.

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Установите в обратном порядке.

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-10

СТЕКЛА/ОКНА/ЗЕРКАЛА

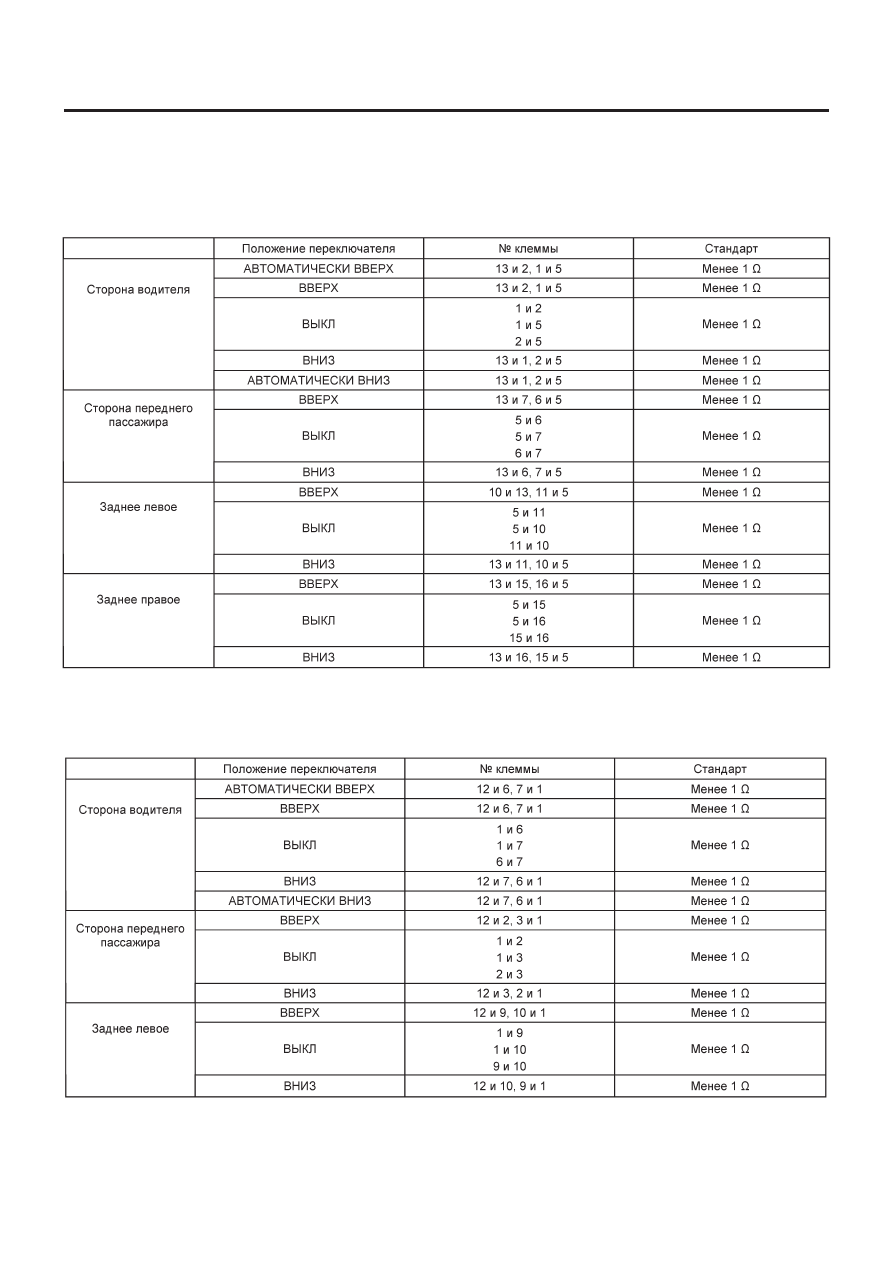

C: ОСМОТР

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

• МОДЕЛЬ LHD
Измерьте сопротивление переключателя.

В случае несоответствия, замените главный переключатель.

• МОДЕЛЬ RHD
Измерьте сопротивление переключателя.
