УСТРОЙСТВО ВНЕШНЕГО ЗЕРКАЛА

GW-19

СТЕКЛА/ОКНА/ЗЕРКАЛА

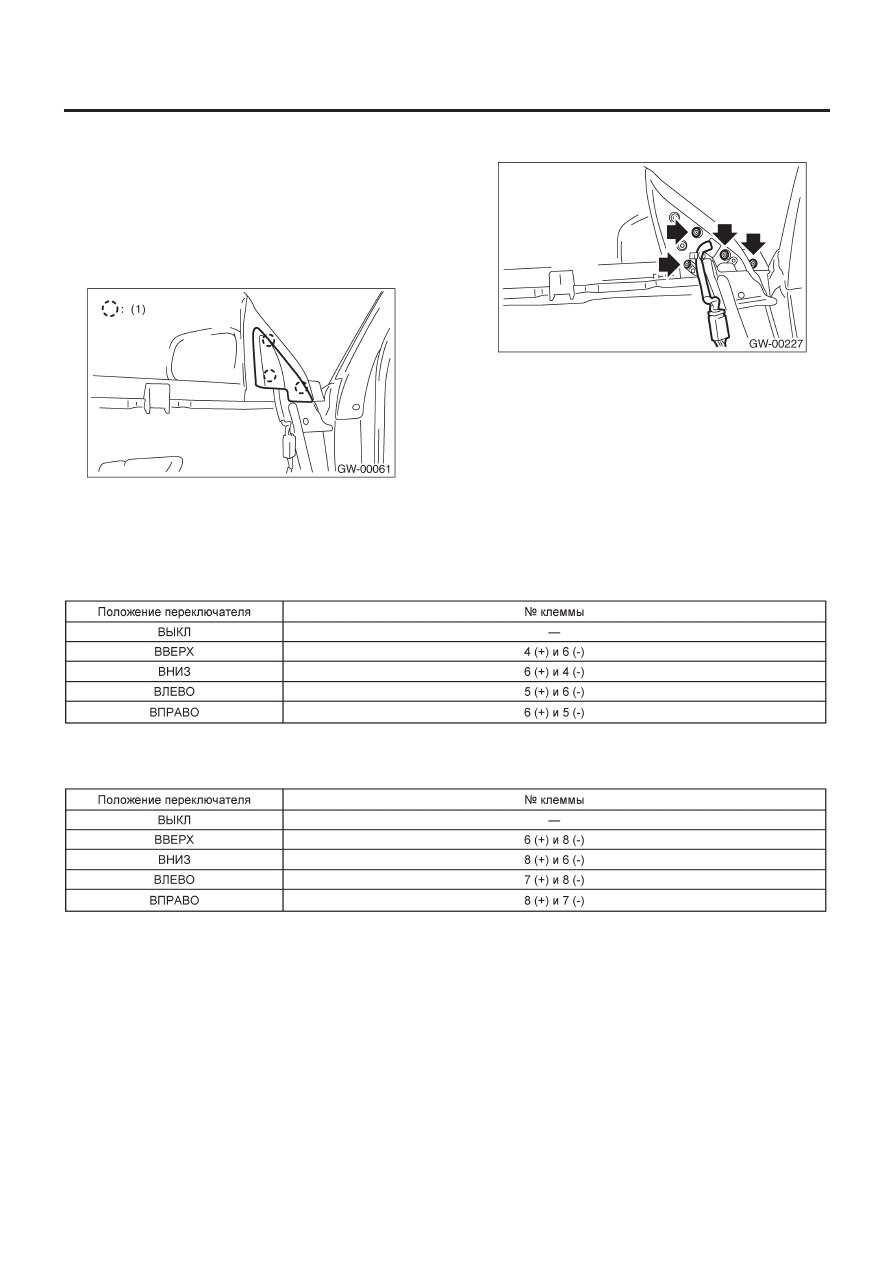

8. Устройство внешнего зеркала

A:  ДЕМОНТАЖ

1) Снимите защитную крышку. <См. GW-18, ЗАМЕНА, Защит-
ная крышка.>
2) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
3) Снимите крышку наугольника зеркала.

(1)    Крючок

4) Отсоедините коннектор зеркала.
5) Снимите винты и снимите устройство зеркала.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что зеркало заднего вида двигается надлежащим образом, если к клеммам подвести напряжение аккумулятора.

Модель, не оборудованная обогревом зеркал:

В случае несоответствия, замените зеркало.

Модель, оборудованная обогревом зеркал:

В случае несоответствия, замените зеркало.

ВНЕШНЕЕ ЗЕРКАЛО

GW-20

СТЕКЛА/ОКНА/ЗЕРКАЛА

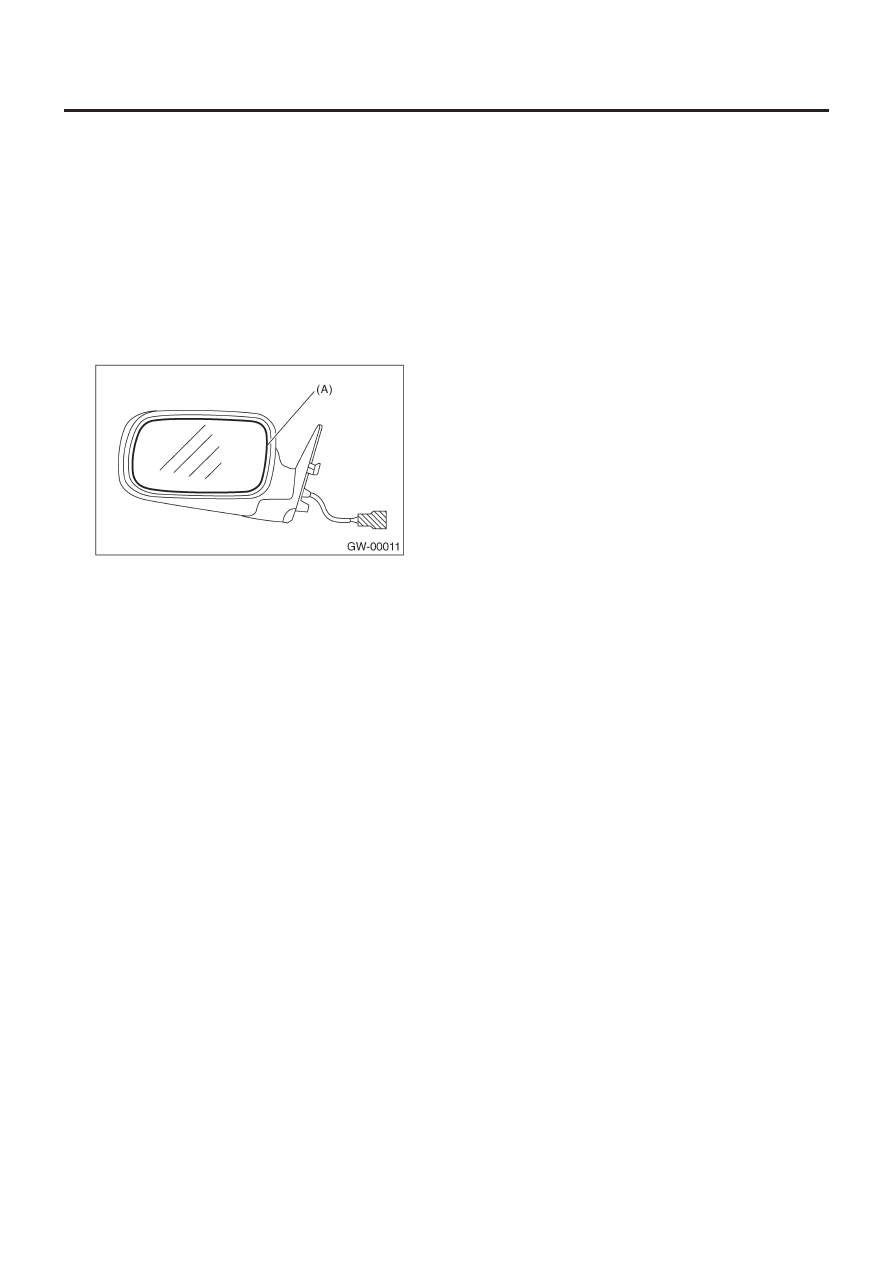

9. Внешнее зеркало

A:  ЗАМЕНА

1) Снимите устройство внешнего зеркала. <См. GW-19, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
2) Нагревайте место вокруг держателя зеркала (A) с помо-
щью фена для волос до тех пор, пока края держателя зеркала
не станут мягкими (около 2-3 при использовании 1,000-Ватт-
ного фена.)
3) С помощью плоской отвертки без острых краев поднимите
зеркало из держателя зеркала (A).
4) Отсоедините коннектор обогревателя зеркала от задней
части зеркала (модель с обогревом зеркал).

5) Нагревайте место вокруг держателя зеркала (A) с помо-
щью фена для волос до тех пор, пока края держателя зеркала
не станут мягкими (около 2-3 при использовании 1,000-Ватт-
ного фена.)
6) Снимите заднюю часть с новой двухсторонней пленки и
вдавите зеркало для его установки.

ПРИМЕЧАНИЕ:
Если держатель зеркала недостаточного прогрет, это может
привести к трещинам по краям держателя или на зеркале.

ПЕРЕКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ

GW-21

СТЕКЛА/ОКНА/ЗЕРКАЛА

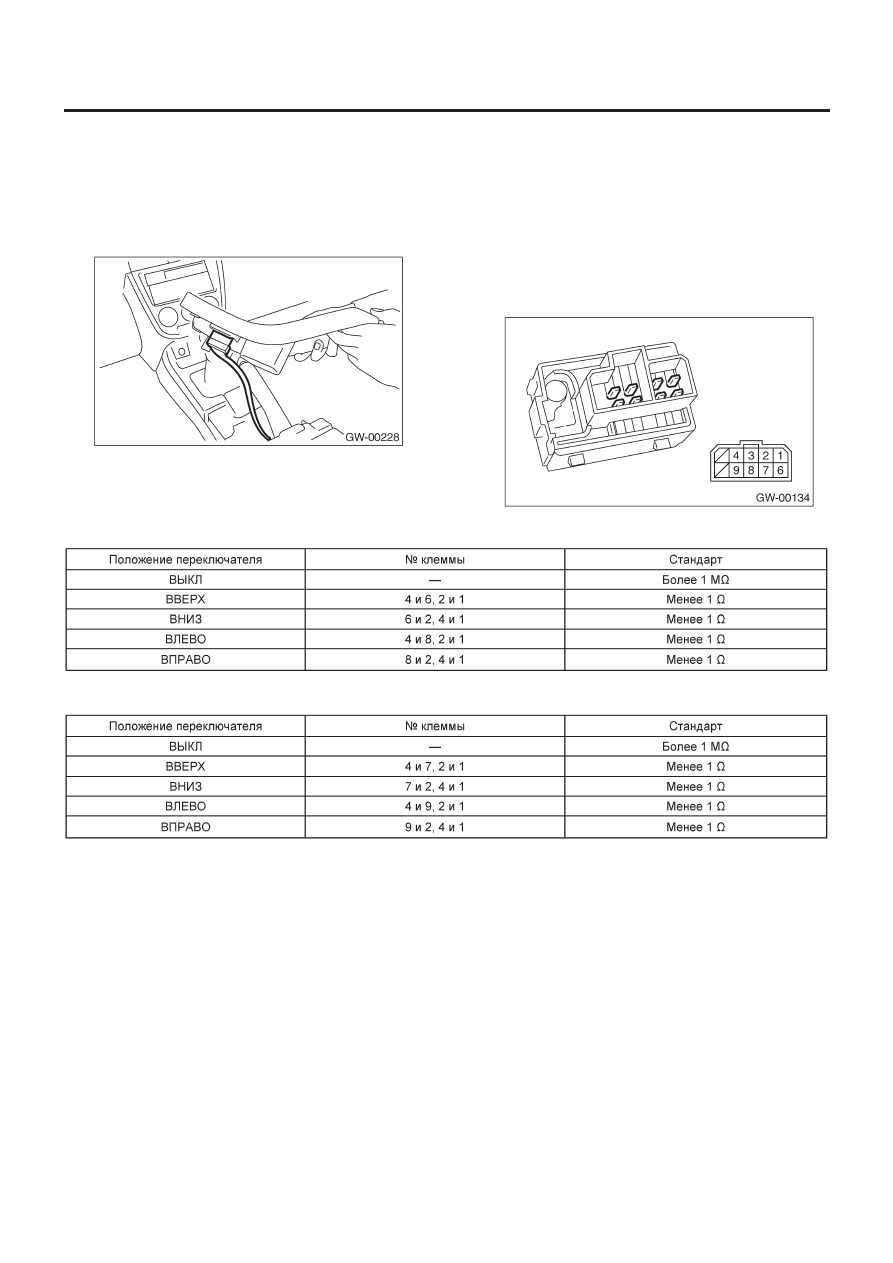

10. Переключатель дистанционного

управления зеркалами

A:  ДЕМОНТАЖ

1) Снимите крышку консоли.
2) Отсоедините коннектор.

3) Снимите переключатель дистанционного управления зер-
калами с крышки консоли.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Переместите переключатель зеркал заднего вида в каждое
положение и проврьте непрерывность между клеммами.

Изменения в правом положении переключателя:

Изменения в левом положении переключателя:

В случае несоответствия, замените переключатель.

СТЕКЛО ЗАДНЕЙ ДВЕРИ

GW-22

СТЕКЛА/ОКНА/ЗЕРКАЛА

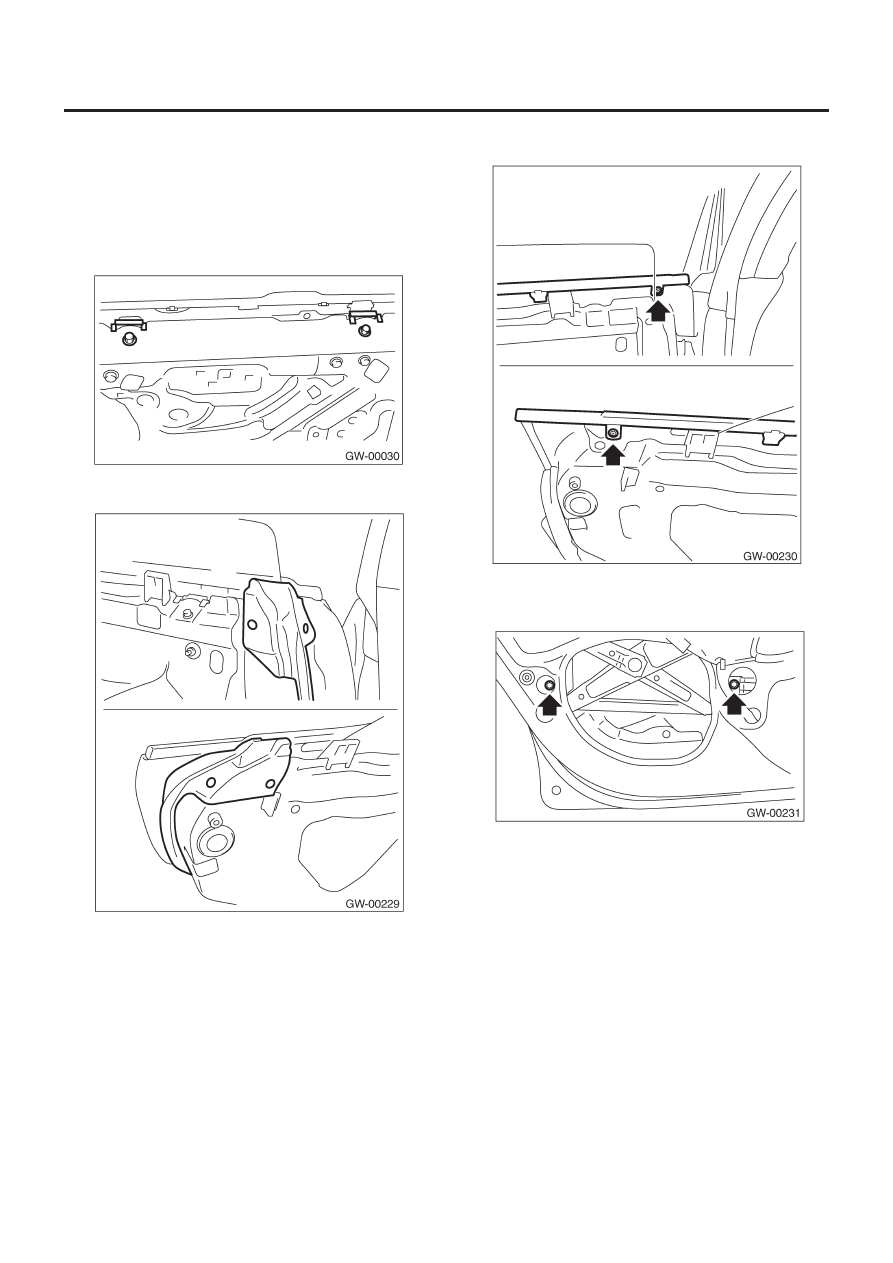

11. Стекло задней двери

A:  ДЕМОНТАЖ

1) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
2) Снимите уплотнительную крышку. <См. EB-19, ДЕМОН-
ТАЖ, Задняя уплотнительная крышка.>
3) Снимите стабилизатор и крючок отделки.

4) Снимите передний конец и задний конец дверной противо-
погодной полоски.

5) Ослабьте два винта и снимите внешнюю противопогодную
полоску.

6) Поработайте переключателем электроподъемника, чтобы
стекло переместилось в положение, указанное на рисунке, а
затем снимите две гайки с сервисных отверстий.

7) Снимите две установочных гайки задней скользящей ра-
мы, а затем передвиньте заднюю скользящую раму назад.
8) Снимите стекло.

ОСТОРОЖНО:
Не ударяйте стекла и оберегайте их от повреждений.
