Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 80





БАЗОВЫЕ ТОЧКИ

BS-3

КОНСТРУКЦИЯ КУЗОВА

2. Базовые точки

A:  МЕСТОНАХОЖДЕНИЕ

ПРИМЕЧАНИЕ:
• Базовые точки указываются для ремонта кузова.
• Направляющие отверстия, установочные детали и насечки сделаны для облегчения замены панелей и для увеличения точности
выравнивания.
• Правые и левые ссылочные точки симметричны.

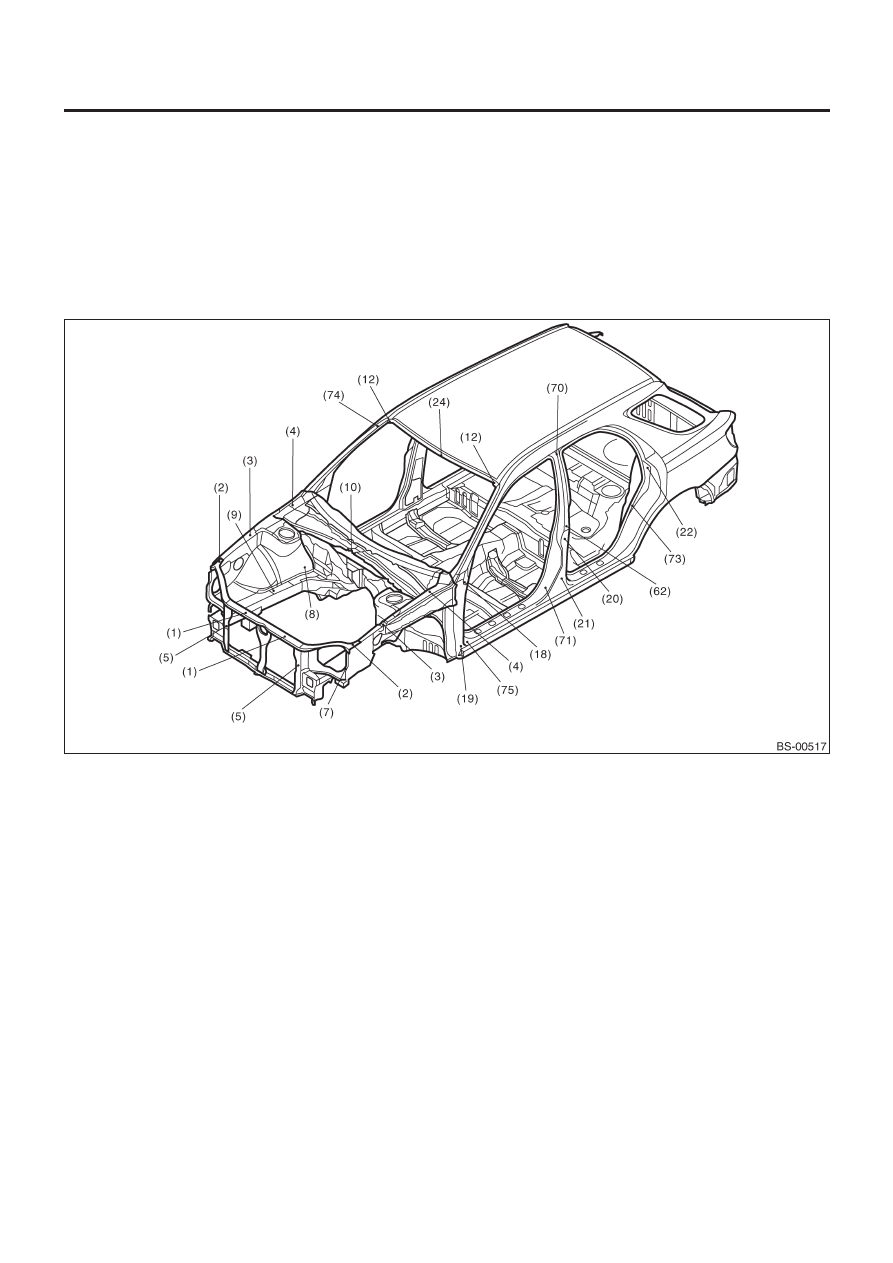

1. МОДЕЛЬ WAGON /МОДЕЛЬ СЕДАН

(1)  Крепежное отверстие радиатора,

диаметр 12 мм (0.47 in). (Симмет-
рично)

(2)  Крепежное отверстие крыла, диа-

метр 7 мм (0.28 in). (Симметрично)

(3)  Крепежное отверстие крыла, диа-

метр 10 мм (0.39 in). (Симметрично)

(4)  Крепежное отверстие петли капо-

та, диаметр 12 мм (0.47 in). (Сим-
метрично)

(5)  Боковое шаблонное отверстие па-

нели  радиатора, диаметр 20 мм
(0.79 in). (Симметрично)

(7)  Крепежное отверстие крыла, диа-

метр 9 мм (0.35 in). (Симметрично)

(8)  Шаблонное отверстие, диаметр

12 мм (0.47 in).  (Симметрично)

(9)  Крепежное отверстие поперечины

передней подвески, диаметр
12.4 мм (0.488 in). (Симметрично)

(10)  Крепежное отверстие панели ка-

пота, диаметр 6 мм (0.24 in).
(Центр автомобиля)

(12)  Правое крепежное отверстие кре-

пежного стекла, диаметр 6.5 мм
(0.256 in). Левое: диаметр 6.5 x
10 мм (0.256 x 0.39 in).

(18)  Крепежное отверстие крыла, диа-

метр 12 мм (0.47 in). (Симметрично)

(19)  Крепежное отверстие крыла, диа-

метр 12 мм (0.47 in). (Симметрично)

(20)  Шаблонное отверстие центральной

стойки внешней панели, диаметр
12 мм (0.47 in). (Симметрично)

(21)  Шаблонное отверстие центральной

стойки внешней панели, диаметр
12 мм (0.47 in). (Симметрично)

(22)  Крепежное отверстие отрезка

противопогодной полоски, диа-
метр 5.2 мм (0.205 in). (Симмет-
рично)

(24) Установочная выемка для ремонта

панели крыши

(62) Крепежное отверстие для крепле-

ния ремня, диаметр 11 мм
(0.43 in). (Симметрично)

(70)  Крепежное отверстие фиксатора

отделки, диаметр 8.5 мм (0.335 in).
(Симметрично)

(71)  Крепежное отверстие фиксатора

проводки, диаметр 7 мм (0.28 in).
(Симметрично)

(73)  Крепежное отверстие фиксатора

проводки, диаметр 7 мм (0.28 in).
(Симметрично)

(74)  Крепежное отверстие фиксатора

отделки, диаметр 10 мм (0.39 in).
(Симметрично)

(75)  Крепежное отверстие изоляции,

диаметр 8 мм (0.31 in). (Симмет-
рично)

БАЗОВЫЕ ТОЧКИ

BS-4

КОНСТРУКЦИЯ КУЗОВА

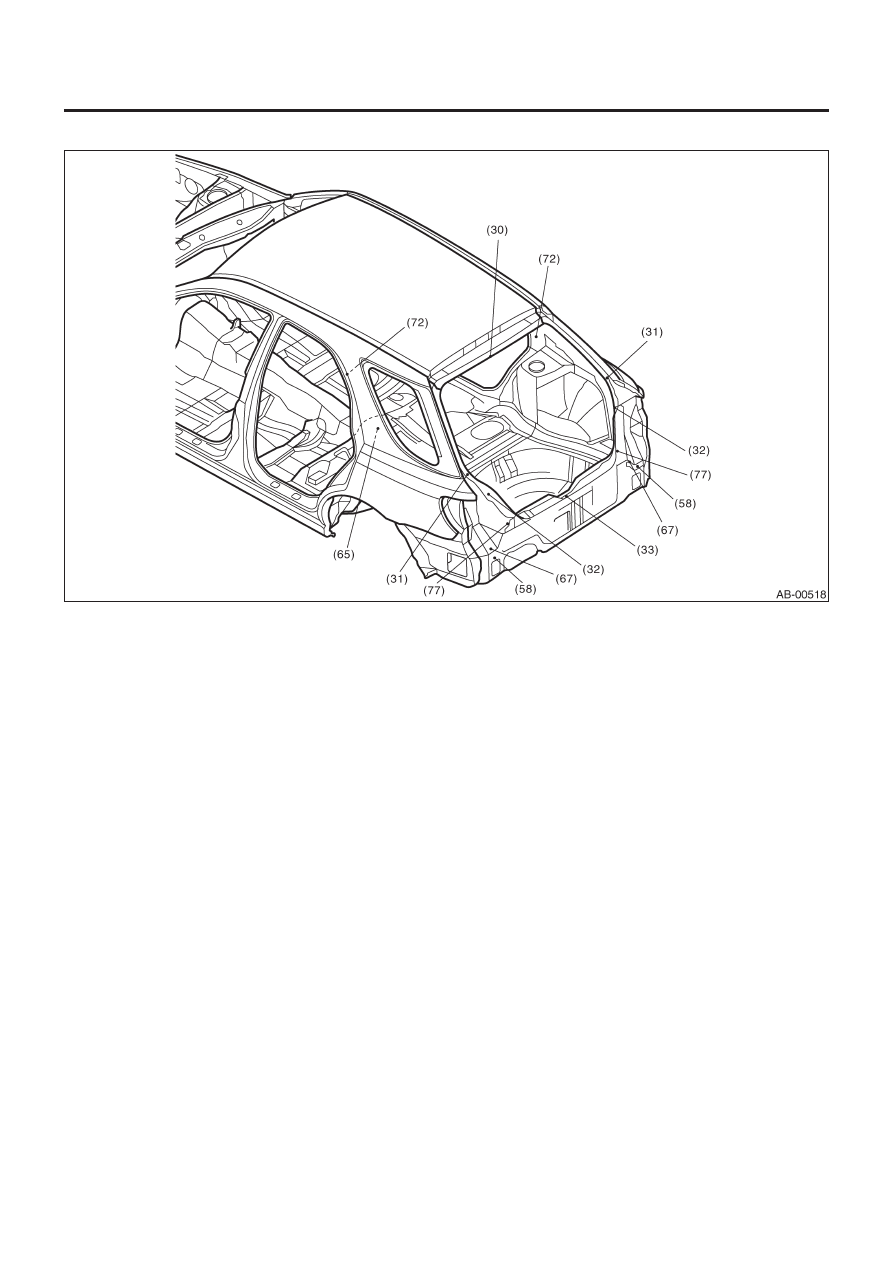

2. МОДЕЛЬ WAGON (ЗАД)

(30) Крепежное отверстие детского крепления, диаметр

11 mm (0.43 in).

(31) Левое крепежное отверстие шланга омывателя, диа-

метр 7 мм (0.28 in).

(32) Крепежное отверстие задних комбинированных огней,

диаметр 7 мм (0.28 in). (Симметрично)

(33) Крепежное отверстие двойного упора, диаметр 15 мм

(0.59 in).

(58) Крепежное отверстие гайки пластины заднего бампе-

ра, диаметр 11 мм (0.43 in). (Симметрично)

(65) Крепежное отверстие фиксатора напольного коврика,

диаметр 8 мм (0.31 in).

(67) Шаблонное отверстие заднего напольного наугольни-

ка, диаметр 11.5 мм (0.453 in). (Симметрично)

(72) Крепежное отверстие фиксатора верхней отделки,

диаметр 8.5 мм (0.335 in). (Симметрично)

(77) Крепежное отверстие фиксатора проводки, диаметр

7 мм (0.28 in). (Симметрично)

БАЗОВЫЕ ТОЧКИ

BS-5

КОНСТРУКЦИЯ КУЗОВА

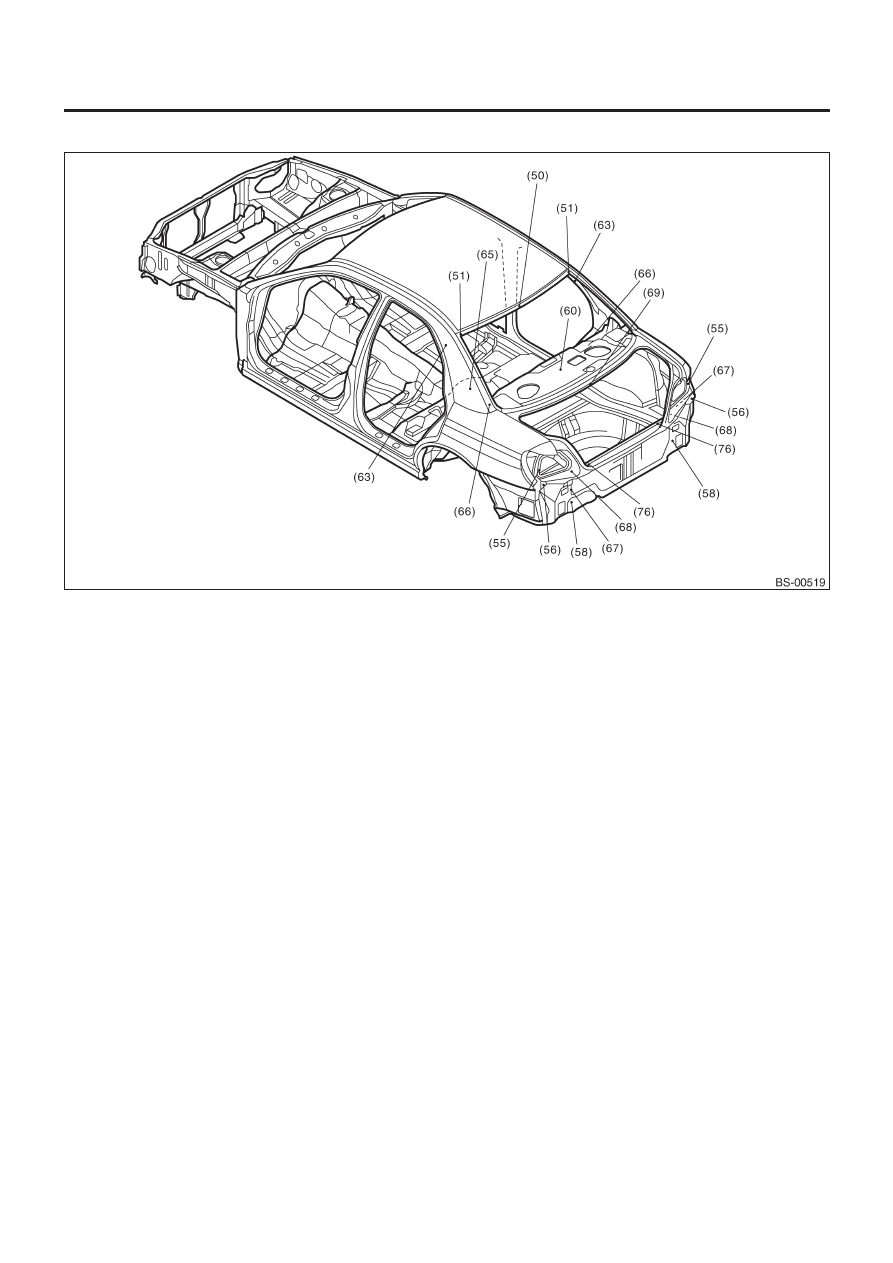

3. МОДЕЛЬ СЕДАН (ЗАД)

(50)  Установочная выемка для ремонта(Центр автомобиля)
(51) Правое крепежное отверстие стекла, диаметр 6.5 мм

(0.256 in). Левое: 6.5 x 10 мм (0.256 x 0.39 in).

(55) Крепежное отверстие заднего комбинированного ос-

вещения, диаметр 8 мм (0.31 in). (Симметрично)

(56)  Крепежное отверстие бампера, диаметр 7 мм (0.28 in).

(Симметрично)

(58) Крепежное отверстие заднего бампера, диаметр 11 мм

(0.43 in). (Симметрично)

(60) Крепежное отверстие проводки дроссельной катушки,

диаметр 5.4 мм (0.213 in).

(63) Крепежное отверстие фидера, диаметр 7 мм (0.28 in).

(Симметрично) (65) Крепежное отверстие фиксатора
напольного коврика, диаметр 8 мм (0.31 in).

(66) Шаблонное отверстие задней переборки, диаметр

10 мм (0.39 in). (Симметрично)

(67) Шаблонное отверстие заднего напольного наугольни-

ка, диаметр 11.5 мм (0.453 in). (Симметрично)

(68) Шаблонное отверстие внутренней задней юбки, диа-

метр 10 мм (0.39 in). (Симметрично)

(69) Установочная выемка для ремонта задней (усилитель-

ной) панели (Центр автомобиля)

(76) Установочное отверстие для прижимателя, диаметр

15 мм (0.59 in). (Симметрично)

БАЗОВЫЕ ТОЧКИ

BS-6

КОНСТРУКЦИЯ КУЗОВА

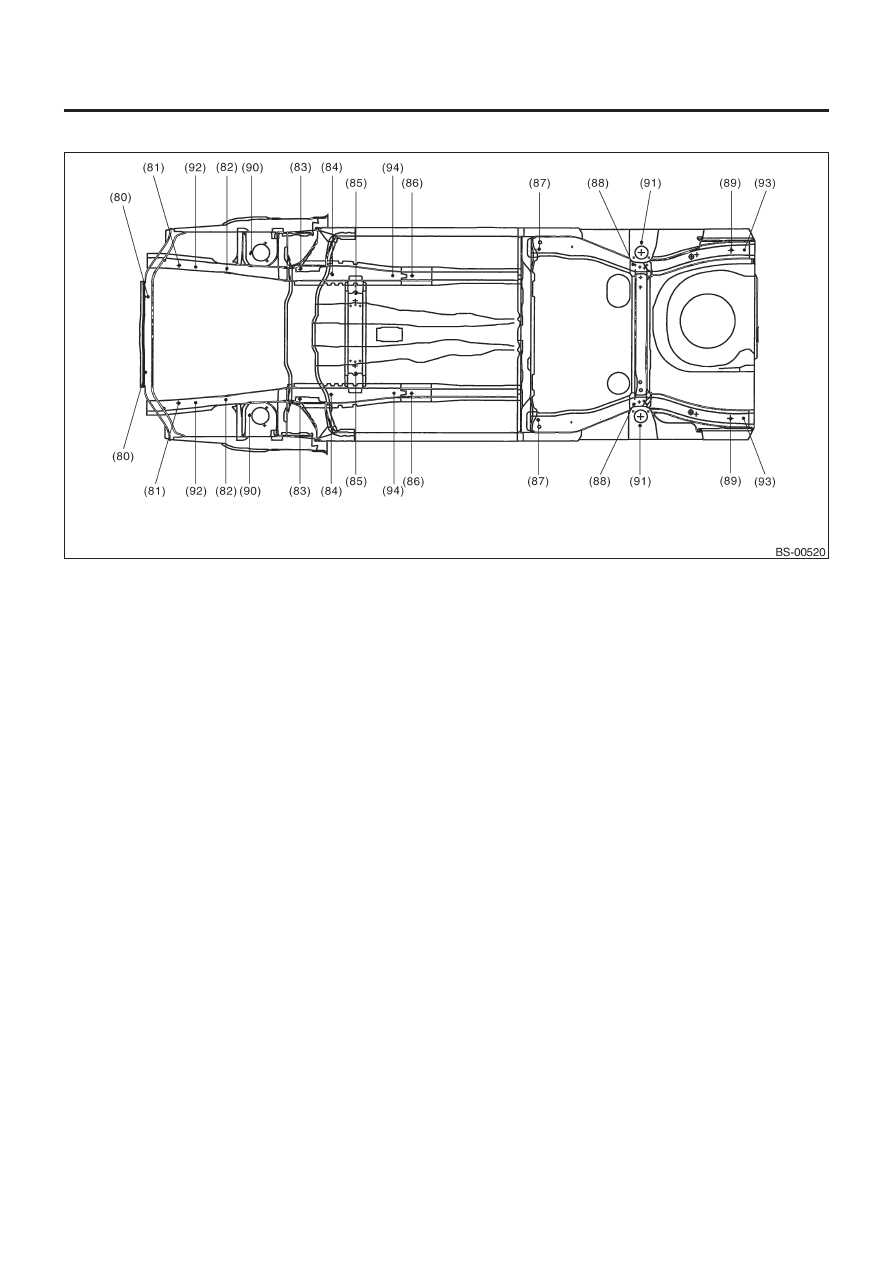

4. НИЗ КУЗОВА

(80) Шаблонное отверстие нижней рамы радиатора, диа-

метр 12 мм (0.47 in). (Симметрично)

(81) Шаблонное отверстие боковой рамы, диаметр 20 мм

(0.79 in). (Симметрично)

(82) Крепежное отверстие передней поперечины, диаметр

12.4 мм (0.488 in). (Симметрично)

(83) Крепежное отверстие подвески, диаметр 17 мм

(0.67 in). (Симметрично)

(84) Шаблонное отверстие боковой рамы, диаметр 20 мм

(0.79 in). (Симметрично)

(85) Крепежное отверстие крепления трансмиссии, диа-

метр 14 мм (0.55 in).

(86) Шаблонное отверстие боковой рамы, диаметр 18 мм

(0.71 in). (Симметрично)

(87) Крепежное отверстие заднего дифференциала, диа-

метр 16 мм (0.63 in). (Симметрично)

(88) Крепежное отверстие задней подвески, диаметр 16 мм

(0.63 in). (Симметрично)

(89) Шаблонное отверстие задней боковой рамы, диаметр

15 мм (0.59 in). (Симметрично)

(90) Крепежное отверстие крепления стойки, диаметр

9.5 мм (0.374 in). (Симметрично)

(91) Крепежное отверстие крепления стойки, диаметр

10 мм (0.39 in). (Симметрично)

(92) Крепежное отверстие подрамника, диаметр 16 мм

(0.63 in). (Симметрично)

(93) Правое крепежное отверстие перекладины бампера,

диаметр 15 мм (0.59 in). Левое: 19 x 15 мм (0.75 x 0.59 in).

(94) Шаблонное отверстие боковой рамы, диаметр 15 мм

(0.59 in). (Симметрично)
