Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 59





ВЕРХНИЙ СТОП-СИГНАЛ

LI-27

СИСТЕМА ОСВЕЩЕНИЯ

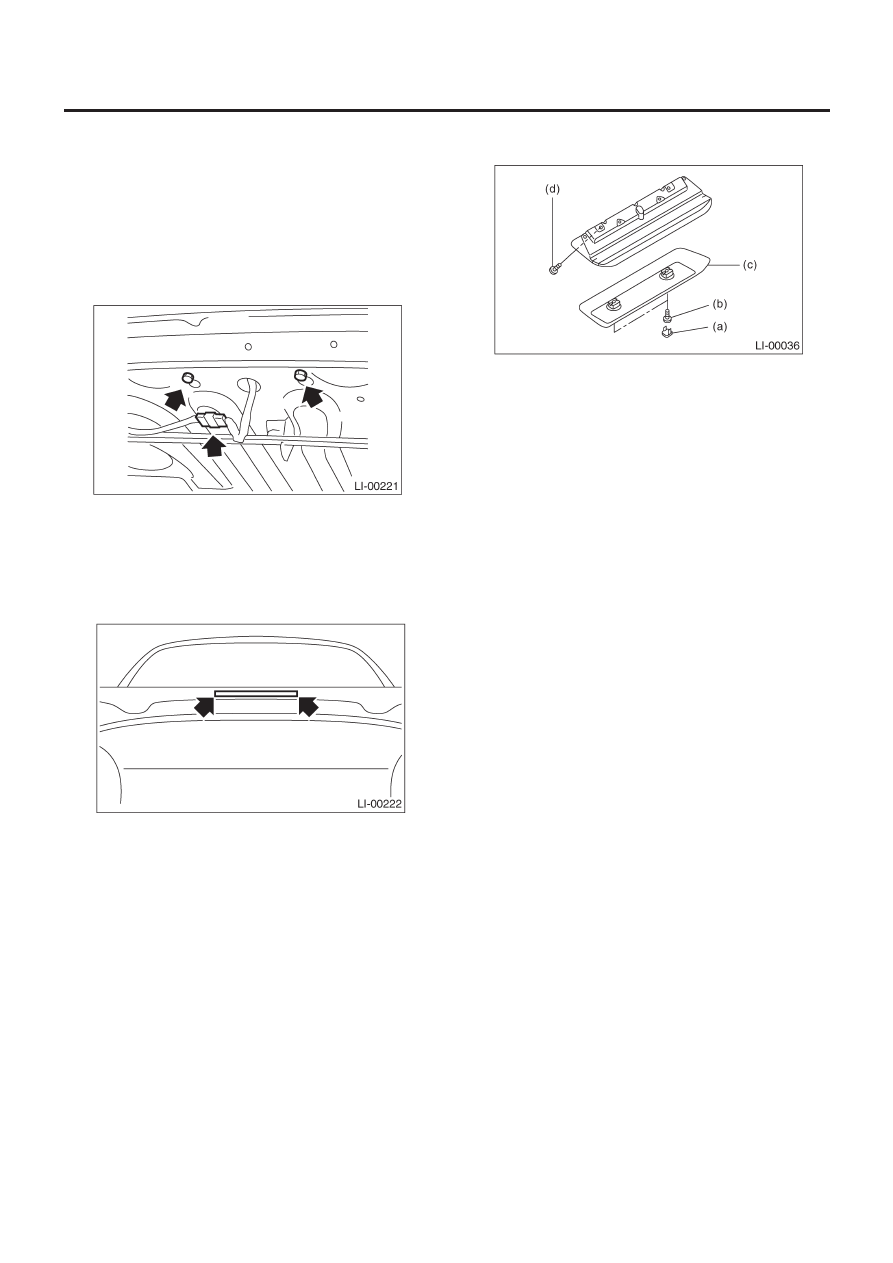

24. Верхний стоп-сигнал

A:  ДЕМОНТАЖ

1. СЕДАН (СТАНДАРТНЫЙ ТИП)

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор верхнего стоп-сигнала от кузовной
проводки.
3) Снимите болты и отделите устройство верхнего стоп-сигнала.

2. СЕДАН (ТИП СО ВСТРОЕННЫМ СПОЙЛЕРОМ)

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите болты и отделите устройство верхнего стоп-сигнала.
3) Отсоедините коннектор верхнего стоп-сигнала от кузовной
проводки.

3. WAGON

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку (a), отогнув ее край отверткой.
3) Снимите винты (b) и отделите крышку (c).

4) Снимите винты (d) и отделите устройство верхнего стоп-
сигнала, отсоединив коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

БОКОВЫЕ СИГНАЛЬНЫЕ ОГНИ ПОВОРОТА

LI-28

СИСТЕМА ОСВЕЩЕНИЯ

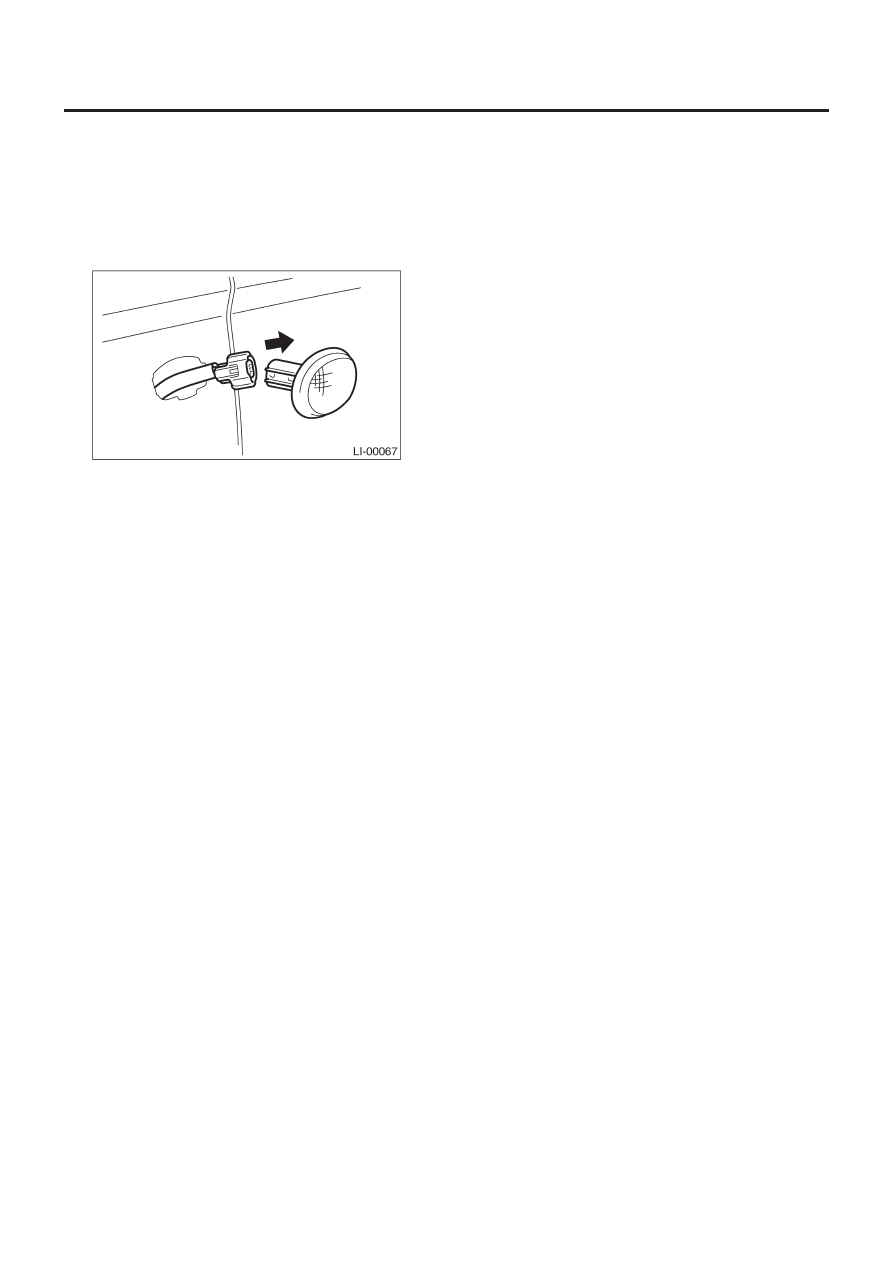

25. Боковые сигнальные огни поворота

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Выньте поворотник из кузова, нажимая на него в направле-
нии передней части автомобиля.
3) Отсоедините коннектор проводки и снимите поворотник.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Проверьте, не сгорела ли лампа, с помощью тестера цепи.
2) Если она сгорела, замените устройство бокового сигналь-
ного огня поворота но новое.

ЛУЧ ПОДСВЕТКИ ДЛЯ ЧТЕНИЯ КАРТЫ

LI-29

СИСТЕМА ОСВЕЩЕНИЯ

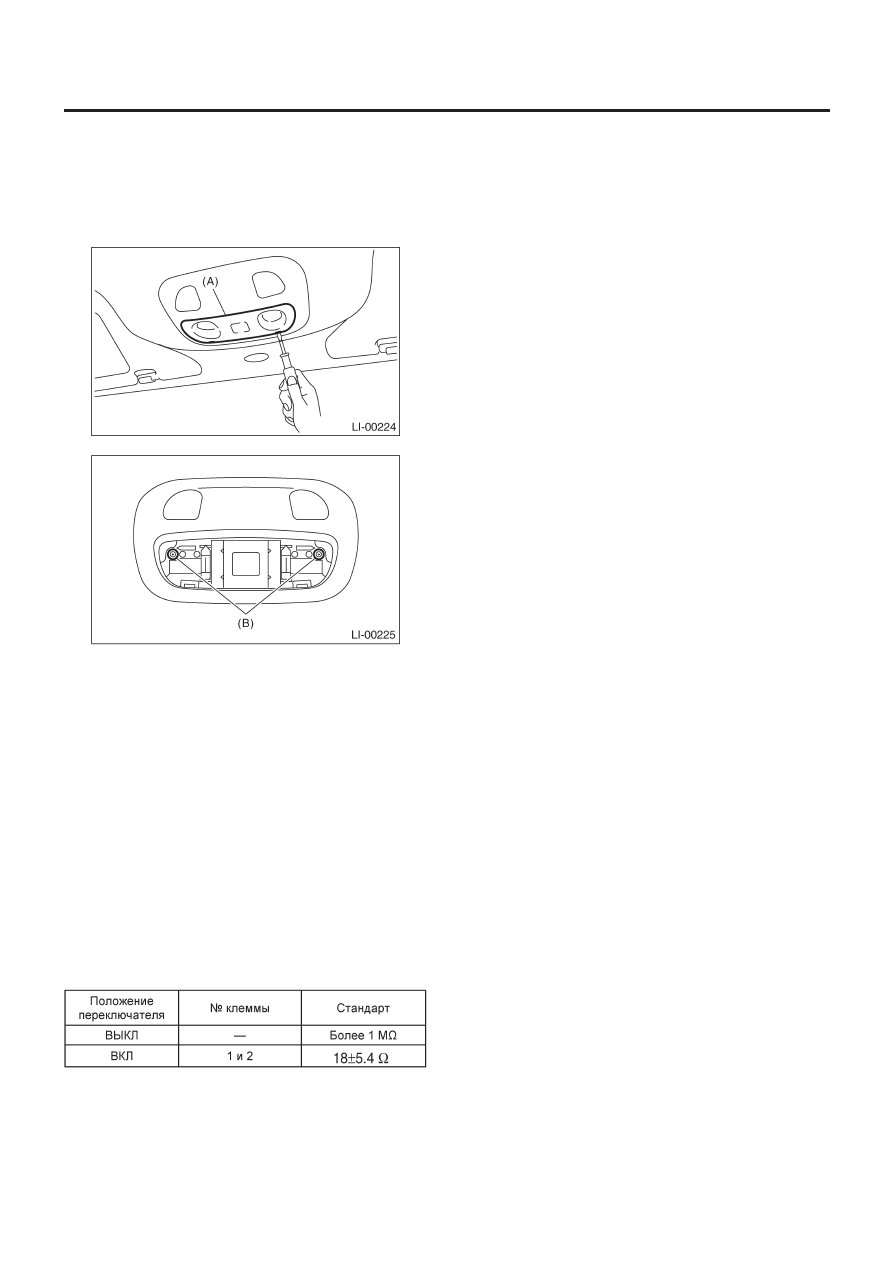

26. Луч подсветки для чтения карты

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите линзу (A) и крепежный винт лампы подсветки (B).

3) Отсоедините коннекторы проводки и снимите лампу под-
светки.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1. ЛАМПОЧКА ЛУЧА ПОДСВЕТКИ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ЛУЧА ПОДСВЕТКИ

Измерьте сопротивление устройства луча подсветки.

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ КАБИНЫ

LI-30

СИСТЕМА ОСВЕЩЕНИЯ

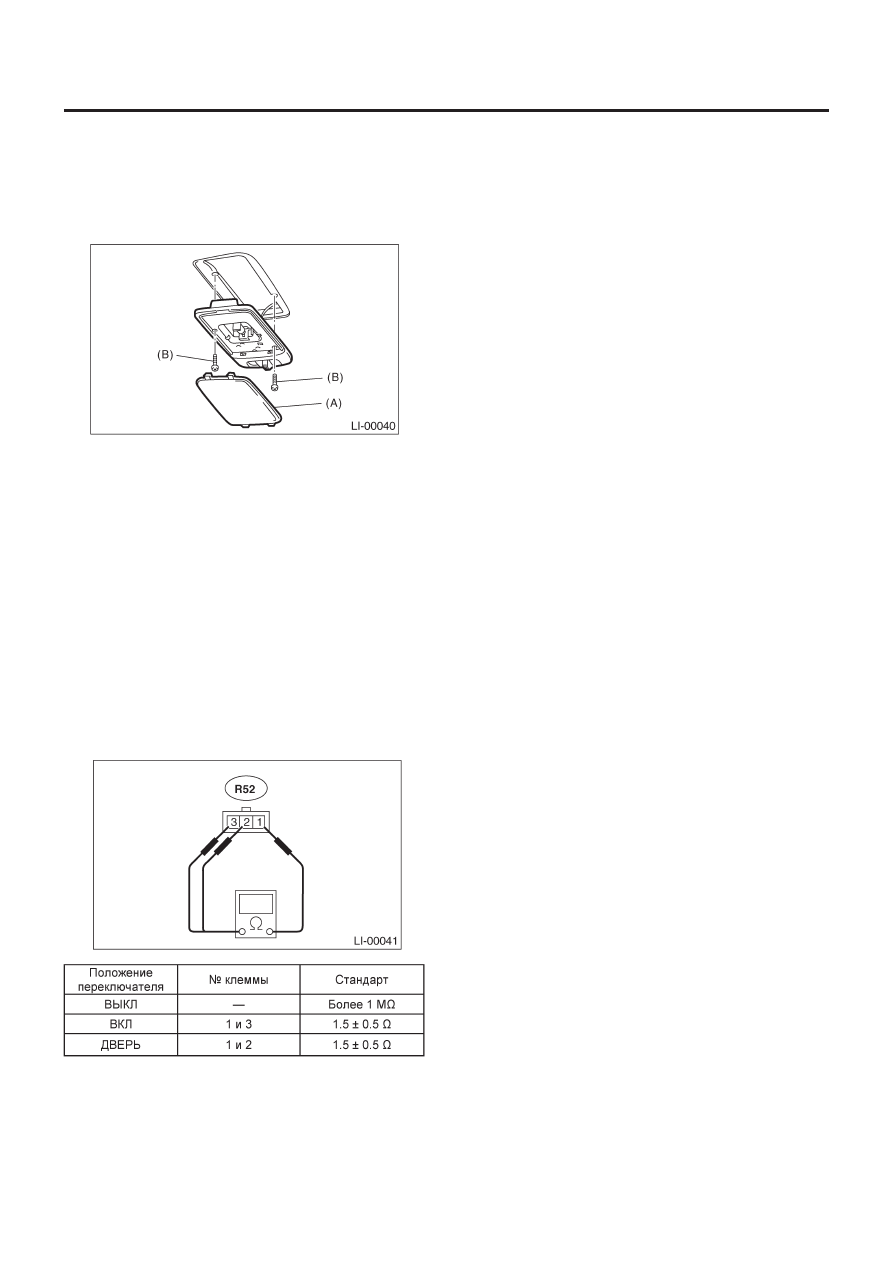

27. Внутреннее освещение кабины

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите линзу (A) и крепежные винты освещения кабины (B).

3) Отсоедините коннекторы проводки и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1. ЛАМПОЧКА ОСВЕЩЕНИЯ КАБИНЫ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ КАБИНЫ

Измерьте сопротивление устройства освещения кабины.
