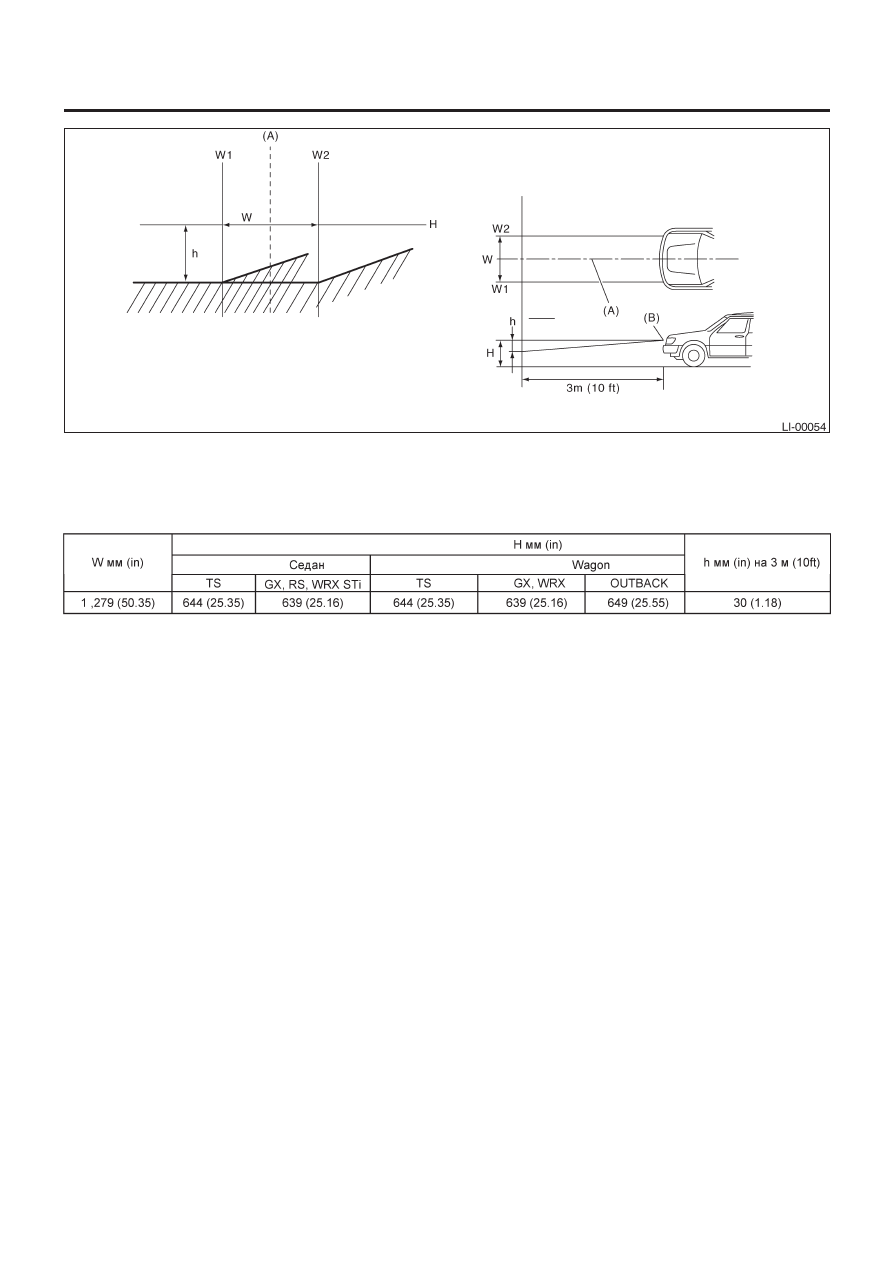

УСТРОЙСТВО ПЕРЕДНИХ ФАР

LI-15

СИСТЕМА ОСВЕЩЕНИЯ

(A)      Центр автомобиля
(B)      Центральная часть лампы

Данная иллюстрация для модели LHD.
Принцип для модели RHD симметрично обратный.

ЛАМПОЧКИ ПЕРЕДНИХ ФАР

LI-16

СИСТЕМА ОСВЕЩЕНИЯ

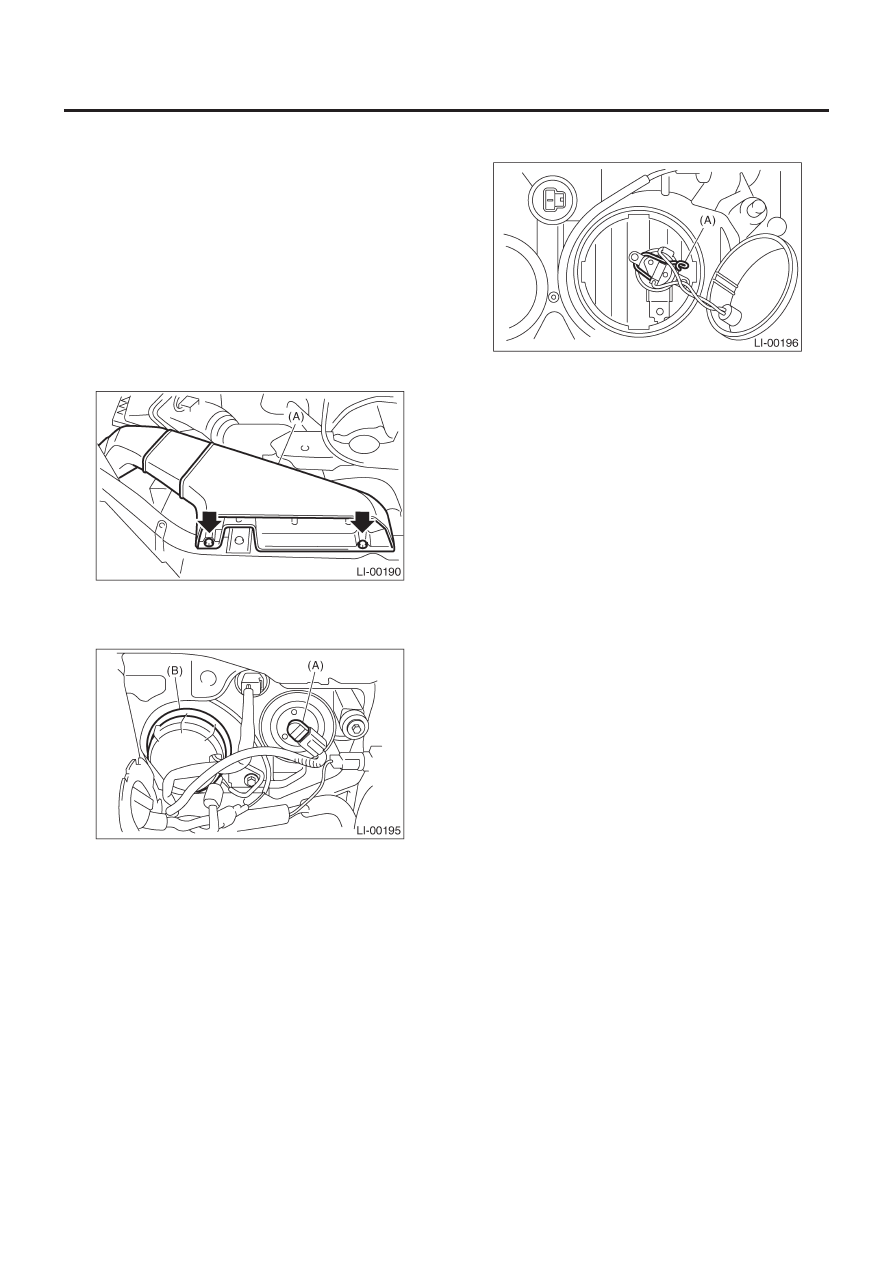

13. Лампочки передних фар

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Так как галогеновая лампа работает при высокой темпе-
ратуре, грязь и масло на перхности лампы укорачивают
срок ее службы. При замены лампы держите ее за флан-
цевую часть. Не дотрагивайтесь до стеклянной части.
• Не оставляйте фару без лампы на долгое время. Про-
никающие в фару пыль, влага и т.д. могут повлиять на
качество ее работы.

1) Снимите кабель заземления с аккумулятора.
2) Снимите патрубок забора воздуха (A) (при демонтаже лам-
пы правой фары).

4) Отсоедините коннектор проводки.
5) Снимите устройство лампы. Для демонтажа ближнего све-
та снимите заднюю крышку и обратитесь к  Шагу 5.

(A) Дальний

свет

(B)  Бли жний свет

5) Снимите фиксирующую пружину лампы (A) и снимите саму
лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Прикрепите резиновую крышку с буквами TOP (ВЕРХ)
наверх, чтобы дренажное отверстие оказалось на ниж-
ней стороне.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ЛАМПОЧКИ ПЕРЕДНИХ СИГНАЛЬНЫХ ОГНЕЙ ПОВОРОТА

LI-17

СИСТЕМА ОСВЕЩЕНИЯ

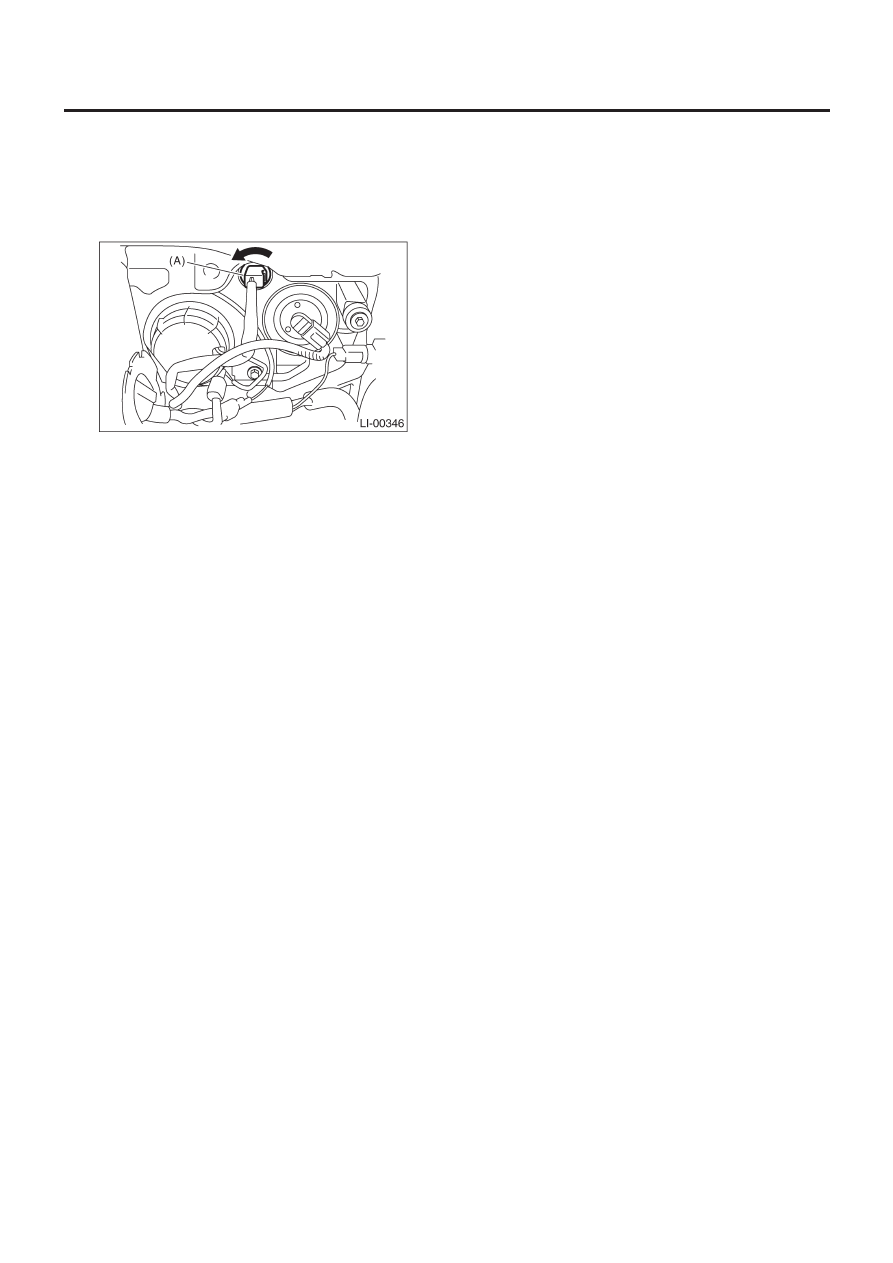

14. Лампочки передних

сигнальных огней поворота

A:  ДЕМОНТАЖ

Поверните гнездо (A) и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ЛАМПОЧКИ ГАБАРИТНЫХ/СТОЯНОЧНЫХ ОГНЕЙ

LI-18

СИСТЕМА ОСВЕЩЕНИЯ

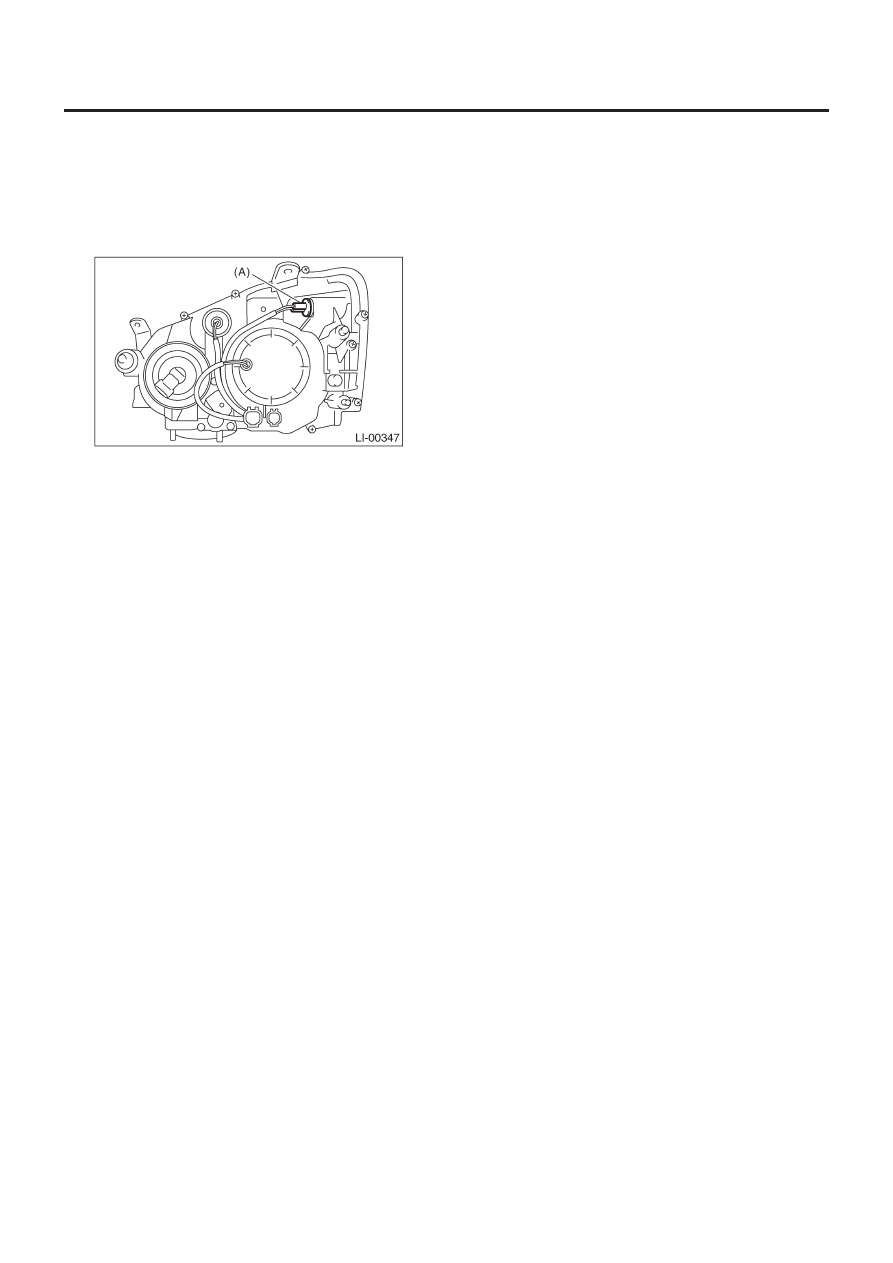

15. Лампочки габаритных/стояночных огней

A:  ДЕМОНТАЖ

1) Снимите устройство передних фар. <См. LI-14,ДЕМОН-
ТАЖ, Устройство передних фар.>
2) Поверните гнездо (A) и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.
