УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-17

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

ОСТОРОЖНО:
• После раскрытия преднатяжитель очень горячий, поэ-
тому надо оставить его на 40 минут.
• Не допускайте попадания воды на раскрытый предна-
тяжитель.

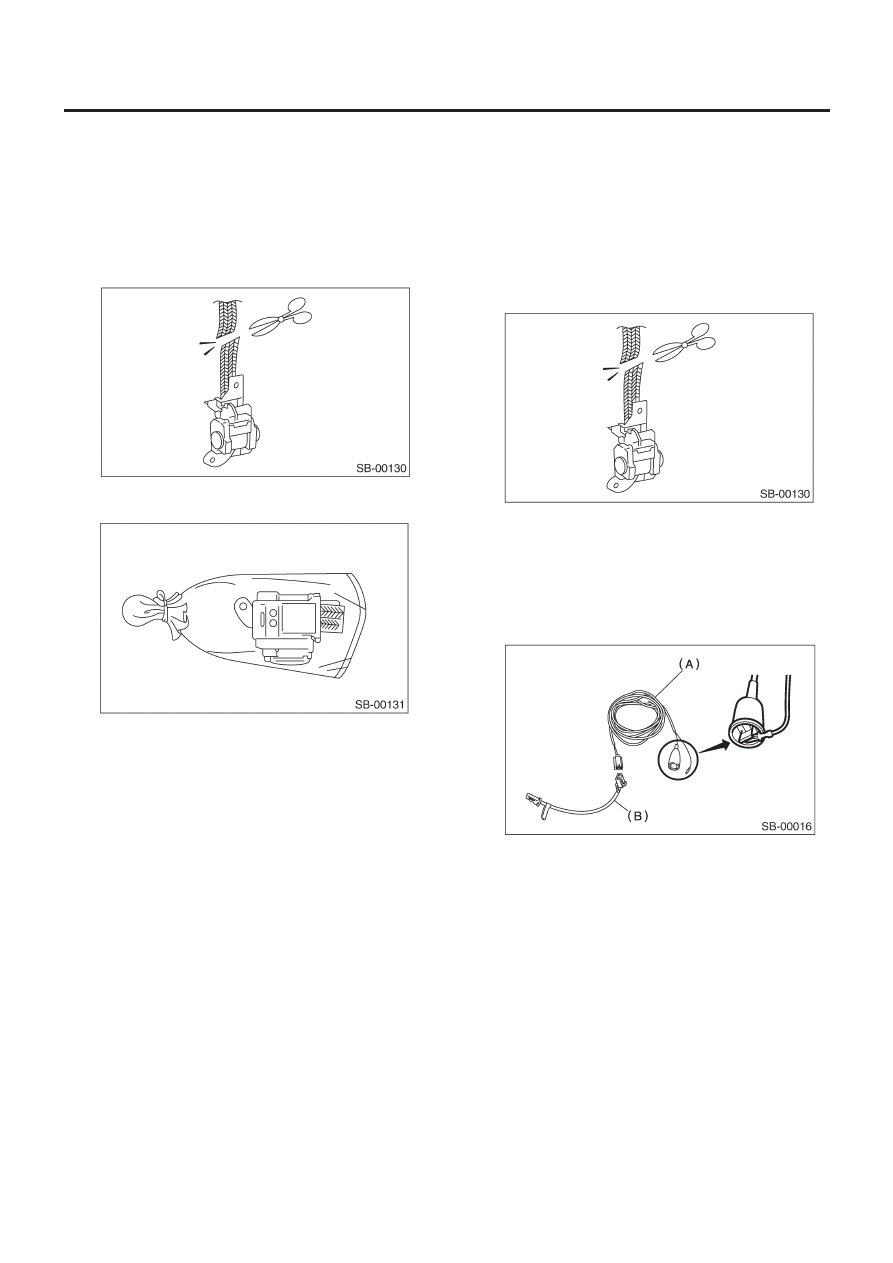

11) Снимите устройство переднего внешнего ремня. <См.
SB-11, ДЕМОНТАЖ Передний ремень.>
12) Отрежьте ремень безопасности как можно ближе к втяги-
вателю

13) Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.

2. РАСКРЫВАНИЕ ПРЕДНАТЯЖИТЕЛЯ

ПОСЛЕ ДЕМОНТАЖА ИЗ АВТОМОБИЛЯ

1) Нагните спинку вперед до конца, затем сдвиньте переднее
сидение вперед до упора.
2) Поверните зажигание в положение OFF, осоедините кабель
заземления от аккумулятора и подождите более 20 секунд
перед началом работы.
3) Снимите устройство переднего внешнего ремня. <См. SB-
11, ДЕМОНТАЖ Передний ремень.>
4) Отрежьте ремень безопасности как можно ближе к втяги-
вателю.

5) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания.
6) Подсоедините инструмент для раскрытия (А) и адаптер D
(раскрытие) (B).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания преднатяжителя.

(A)  Инструмент для раскрытия: (№ 98299PA030)
(B)  Адаптер D (раскрытие): (№ 98299SA010)

7) Подсоедините коннектор адаптера D (раскрытие) и конне-
ктор преднатяжителя.

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-18

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

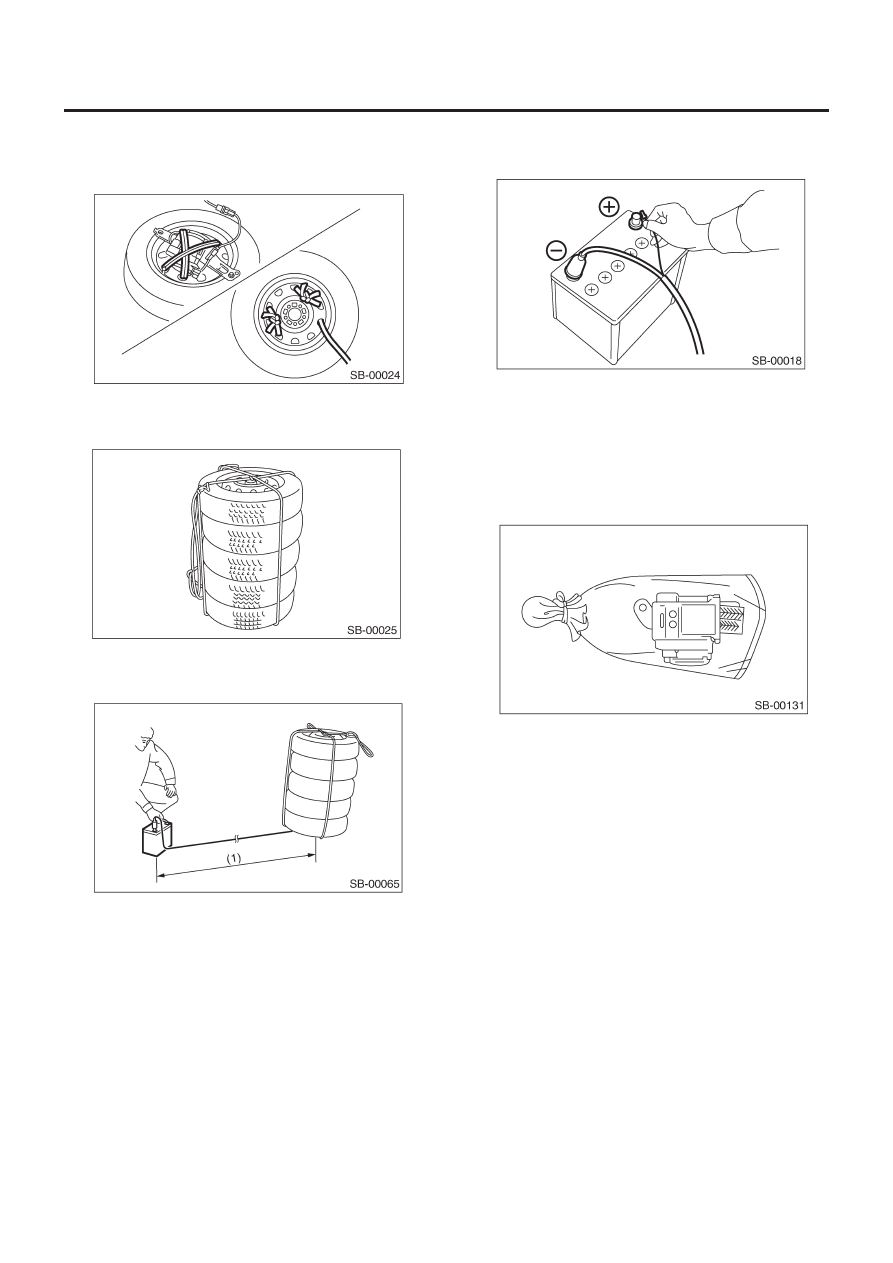

8) Установите преднатяжитель на колесо с шиной. Сплетите
три силовых провода [каждый сечением 1.25 мм

2

(0.00194 sq

in) или более] и обвяжите их два раза вокруг кронштейна
преднатяжителя и колеса.

9) Положите три шины без дисков на колесо, на котором за-
креплен преднатяжитель. Сверху положите еще одну шину с
диском, а затем хорошо стяните их веревкой.

10) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедините
аллигаторный зажим к минусовой клемме аккумулятора (-).

(1)    5 м (16 ft) или более

11) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.

ОСТОРОЖНО:
• После раскрытия преднатяжитель очень горячий, поэ-
тому надо оставить его на 40 минут.
• Не допускайте попадания воды на раскрытый предна-
тяжитель.

12) Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система передних фар и задних огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Передние противотуманные огни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4.  Задние противотуманные огни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

5.  Система сигнальных огней поворота и аварийных сигнальных огней  . . . . . . . . . . . . . . . . . . . . . . .6

6.  Система огней заднего хода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

7.  Система стоп-сигналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8.  Система внутреннего освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

9.  Система регулировки уровня луча передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

10.  Комбинированный переключатель (Освещение)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

11.  Коммутационный блок комбинированного освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

12.  Устройство передних фар . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

13.  Лампочки передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

14.  Лампочки передних сигнальных огней поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

15.  Лампочки габаритных/стояночных огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

16.  Устройство передних противотуманных фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

17.  Лампочки передних противотуманных фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

18.  Устройство заднего комбинированного освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

19.  Лампочки тормозных/хвостовых сигнальных огней . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

20.  Лампочки огней заднего хода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

21.  Лампочки задних сигнальных огней поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

22.  Лампочки задних противотуманных фар . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

23.  Подсветка номерного знака  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

24.  Верхний стоп-сигнал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

25.  Боковые сигнальные огни поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

26.  Луч подсветки для чтения карты  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

27.  Внутреннее освещение кабины  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

28.  Внутреннее освещение багажного отделения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

29.  Внутреннее освещение багажника  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

30.  Освещение перчаточного отсека  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

СИСТЕМА ОСВЕЩЕНИЯ

FW

Стр.

ОБЩЕЕ ОПИСАНИЕ

LI-2

СИСТЕМА ОСВЕЩЕНИЯ

1. Общее описание

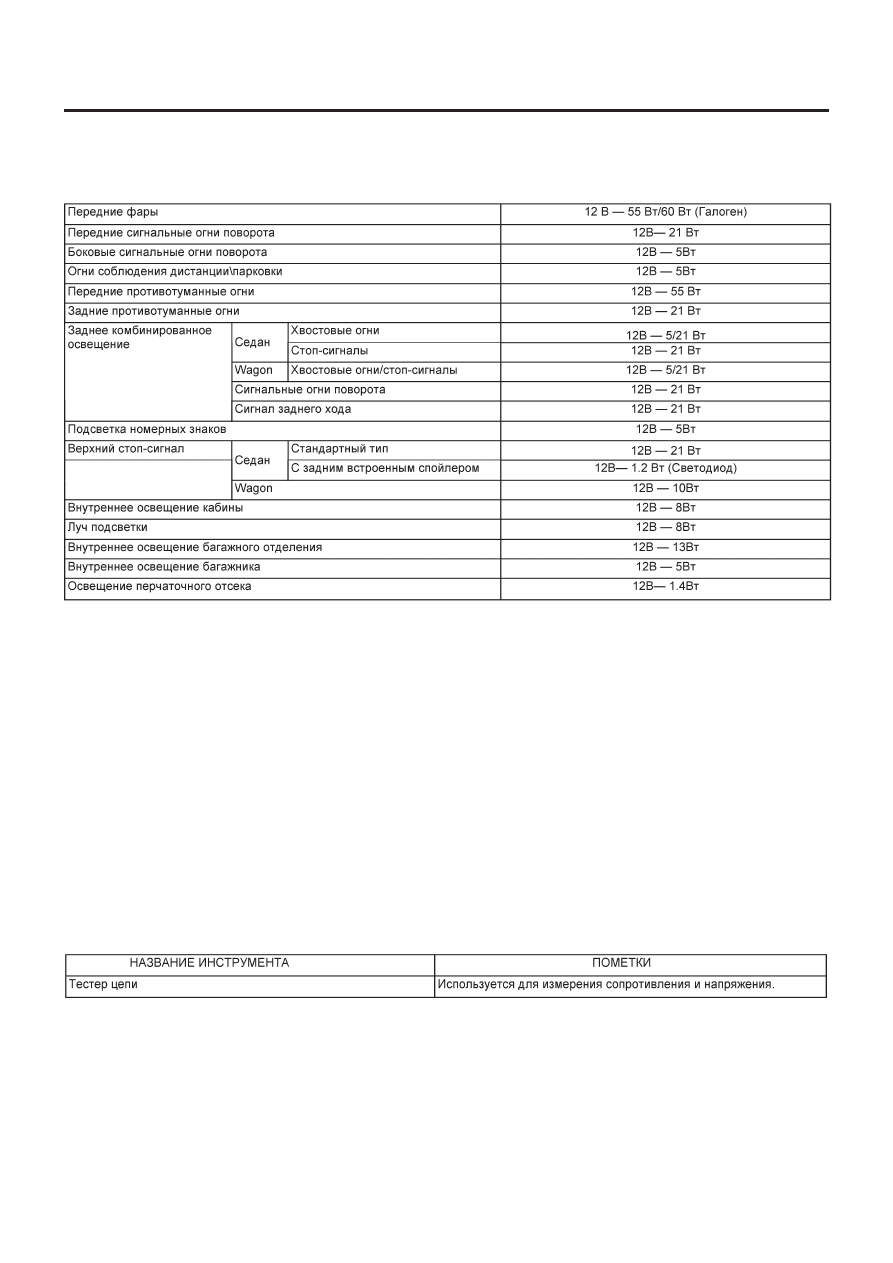

A: СПЕЦИФИКАЦИИ

B:  МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Перед разборкой или повторной сборкой следует всегда отсоединять кабель заземления аккумулятора. При замене радиопри-
емника, модуля управления и других компонентов, снабженных функцией памяти, следует переписать содержимое памяти, пре-
жде чем отсоединять кабель заземления аккумулятора. В противном случае содержание памяти будет стерто.
• Собрайте в обратном порядке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагаемыми спецификациями.
• Во время сборки надежно подсоединяйте коннекторы.
• После сборки убедитесь, что функциональные компоненты работают нормально.

ПРЕДУПРЕЖДЕНИЕ:
• Электропроводка системы пневмоподушек безопасности проходит рядом с электрическими компонентами и пере-
ключателями. Все провода и коннекторы системы пневмоподушек открашены в желтый цвет. На этих цепях нельзя ис-
пользовать тестовые электрические приборы.
• При обслуживании электрических компонентов и переключателей старайтесь не повредить электропроводку систе-
мы пневмоподушек.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ
