СИСТЕМА ПЕРЕДНИХ ФАР И ЗАДНИХ ОГНЕЙ

LI-3

СИСТЕМА ОСВЕЩЕНИЯ

2. Система передних фар и задних огней

A: ДИАГРАММА ПРОВОДКИ

1. ПЕРЕДНИЕ ФАРЫ, МОДЕЛЬ LHD

<См. WI-213, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма передних фар.>

2. ПЕРЕДНИЕ ФАРЫ, МОДЕЛЬ RHD

<См. WI-214, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма передних фар.>

3. ГАБАРИТНЫЕ ОГНИ И ОСВЕЩЕНИЕ, МОДЕЛЬ LHD

<См. WI-198, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма габаритных огней и освещения.>

4. ГАБАРИТНЫЕ ОГНИ И ОСВЕЩЕНИЕ,

МОДЕЛЬ RHD БЕЗ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

<См. WI-201, МОДЕЛЬ RHD БЕЗ УПРАВЛЕНИЯ ОСВЕЩЕНИ-
ЕМ, ДИАГРАММА ПРОВОДКИ, Система габаритных огней и
освещения.>

5. ГАБАРИТНЫЕ ОГНИ И ОСВЕЩЕНИЕ,

МОДЕЛЬ RHD С УПРАВЛЕНИЕМ ОСВЕЩЕНИЕМ

<См. WI-204, МОДЕЛЬ RHD С УПРАВЛЕНИЕМ ОСВЕЩЕНИЕМ,
КРОМЕ МОДЕЛИ STi ДЛЯ АВСТРАЛИИ, ДИАГРАММА ПРО-
ВОДКИ, Система габаритных огней и освещения.>

6. ГАБАРИТНЫЕ ОГНИ И ОСВЕЩЕНИЕ,

МОДЕЛЬ STi ДЛЯ АВСТРАЛИИ

<См. WI-207, МОДЕЛЬ RHD STi ДЛЯ АВСТРАЛИИ, ДИАГРАМ-
МА ПРОВОДКИ, Система габаритных огней и освещения.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНИХ ФАР

<См. LI-11, ОСМОТР, Комбинированный переключатель (Ос-
вещение).>

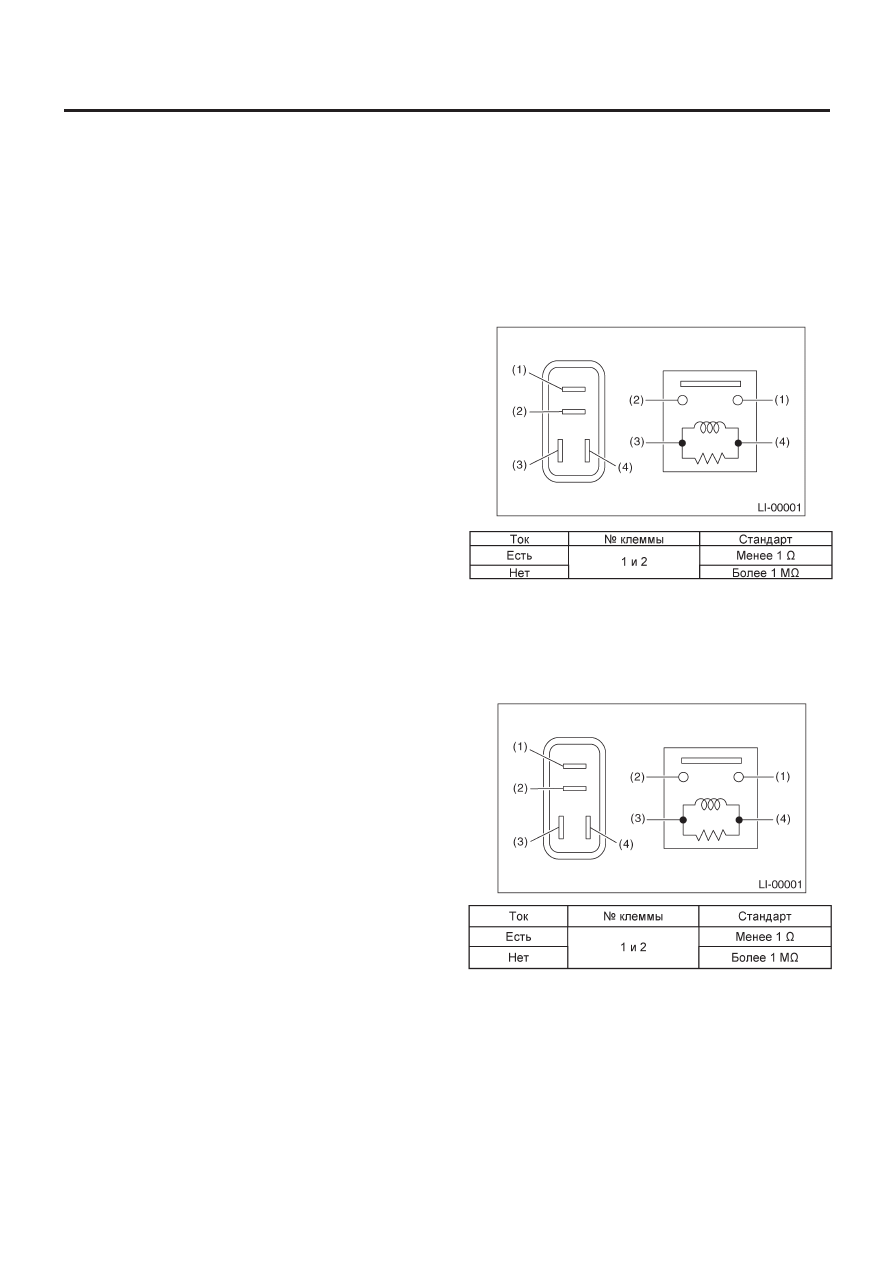

2. РЕЛЕ ПЕРЕДНИХ ФАР

Измерьте сопротивление реле передних фар между клеммами
при подсоединении клеммы № 4 к плюсовой клемме аккумуля-
тора, а клеммы № 3 – к клемме заземления аккумулятора.

3. РЕЛЕ ХВОСТОВЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

Измерьте сопротивление реле хвостовых огней и освещения
между клеммами при подсоединении клеммы № 4 к плюсо-
вой клемме аккумулятора, а клеммы № 3 – к клемме заземле-
ния аккумулятора.

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

LI-4

СИСТЕМА ОСВЕЩЕНИЯ

3. Передние противотуманные огни

A: ДИАГРАММА ПРОВОДКИ

1. ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ,

МОДЕЛЬ LHD

<См. WI-210, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма передних противотуманных огней.>

2. ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ,

МОДЕЛЬ RHD ДЛЯ ЕВРОПЫ

<См. WI-211, МОДЕЛЬ RHD ДЛЯ ЕВРОПЫ, ДИАГРАММА ПРО-
ВОДКИ, Система передних противотуманных огней.>

3. ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ,

МОДЕЛЬ RHD КРОМЕ ЕВРОПЫ

<См. WI-212, МОДЕЛЬ RHD КРОМЕ ЕВРОПЫ, ДИАГРАММА
ПРОВОДКИ, Система передних противотуманных огней.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

Измерьте сопротивление переключателя передних противо-
туманных огней.

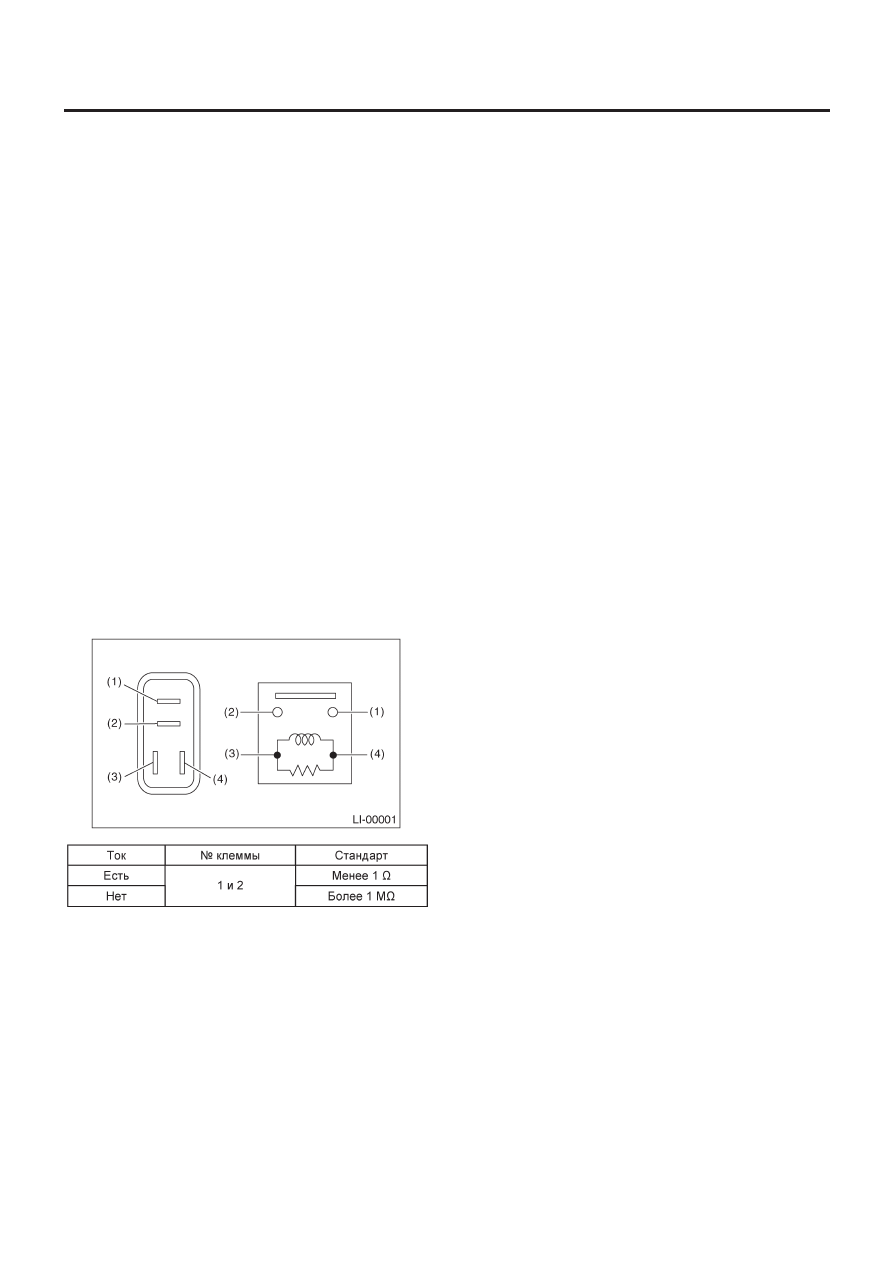

2.  РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

Измерьте сопротивление реле передних противотуманных
огней между клеммами при подсоединении клеммы № 4 к
плюсовой клемме аккумулятора, а клеммы № 3 – к клемме за-
земления аккумулятора.

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

LI-5

СИСТЕМА ОСВЕЩЕНИЯ

4. Задние противотуманные огни

A: ДИАГРАММА ПРОВОДКИ

1. ЗАДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ, МОДЕЛЬ LHD

<См. WI-240, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма задних противотуманных огней.>

2. ЗАДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ, МОДЕЛЬ RHD

<См. WI-241, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Систе-
ма задних противотуманных огней.>

B:  ОСМОТР

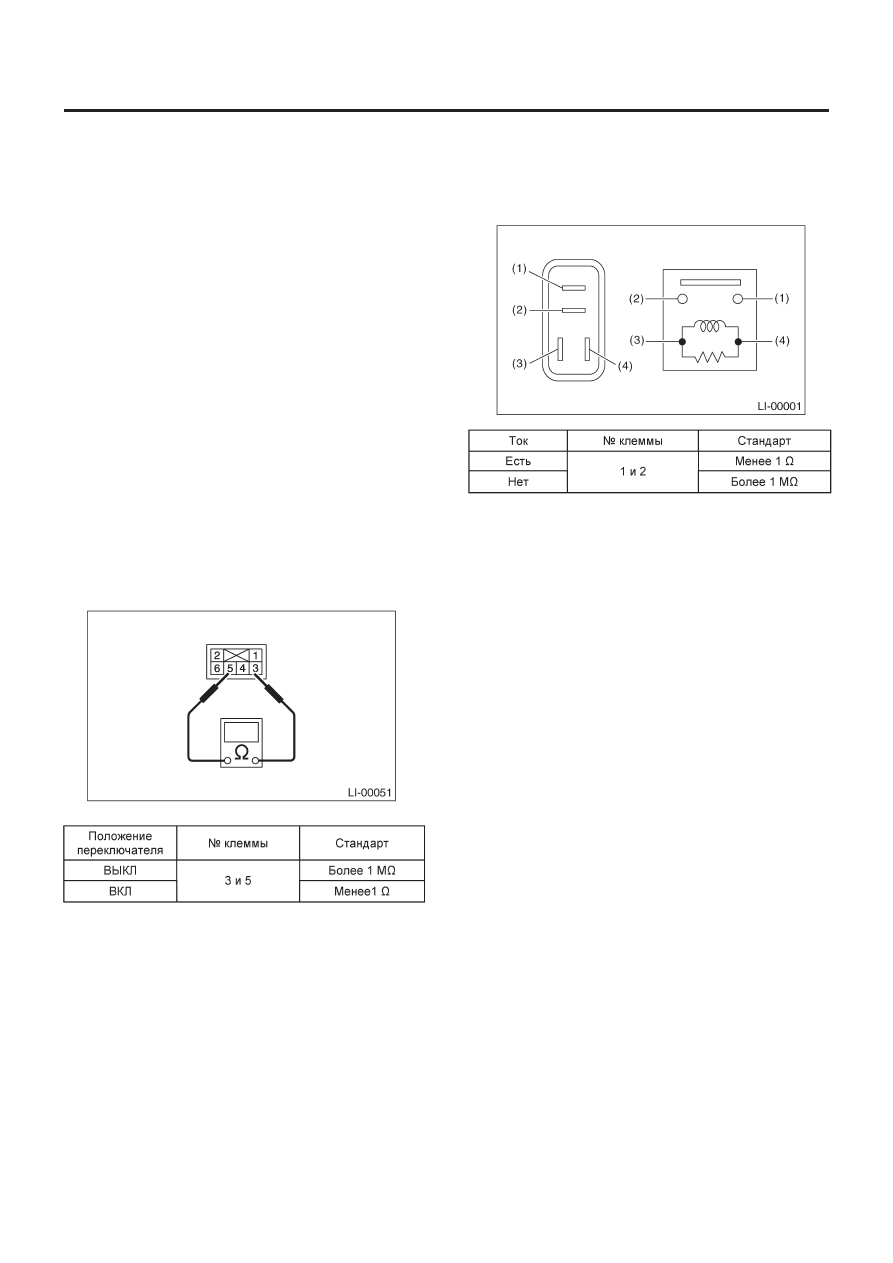

1. ПЕРЕКЛЮЧАТЕЛЬ

ЗАДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

1) Поверните зажигание в положение ON.
2) Включите передние фары или передние противотуман-
ные огни.
3) Нажмите на переключатель задних противотуманных огней
и проверьте, вколючились ли огни.

2. РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

Измерьте сопротивление реле задних противотуманных ог-
ней между клеммами при подсоединении клеммы № 4 к плю-
совой клемме аккумулятора, а клеммы № 3 – к клемме зазе-
мления аккумулятора.

СИСТЕМА СИГНАЛЬНЫХ ОГНЕЙ ПОВОРОТА И АВАРИЙНЫХ СИГНАЛЬНЫХ ОГНЕЙ

LI-6

СИСТЕМА ОСВЕЩЕНИЯ

5. Система сигнальных огней поворота

и аварийных сигнальных огней

A: ДИАГРАММА ПРОВОДКИ

1. ОГНИ ПОВОРОТА И АВАРИЙНЫЕ ОГНИ,

МОДЕЛЬ LHD

<См. WI-220, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система
сигнальных огней поворота и аварийных сигнальных огней.>

2. ОГНИ ПОВОРОТА И АВАРИЙНЫЕ ОГНИ,

МОДЕЛЬ RHD

<См. WI-222, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Система
сигнальных огней поворота и аварийных сигнальных огней.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛОВ ПОВОРОТА

<См. LI-11, ОСМОТР, Комбинировпанный переключатель (Ос-
вещение).>

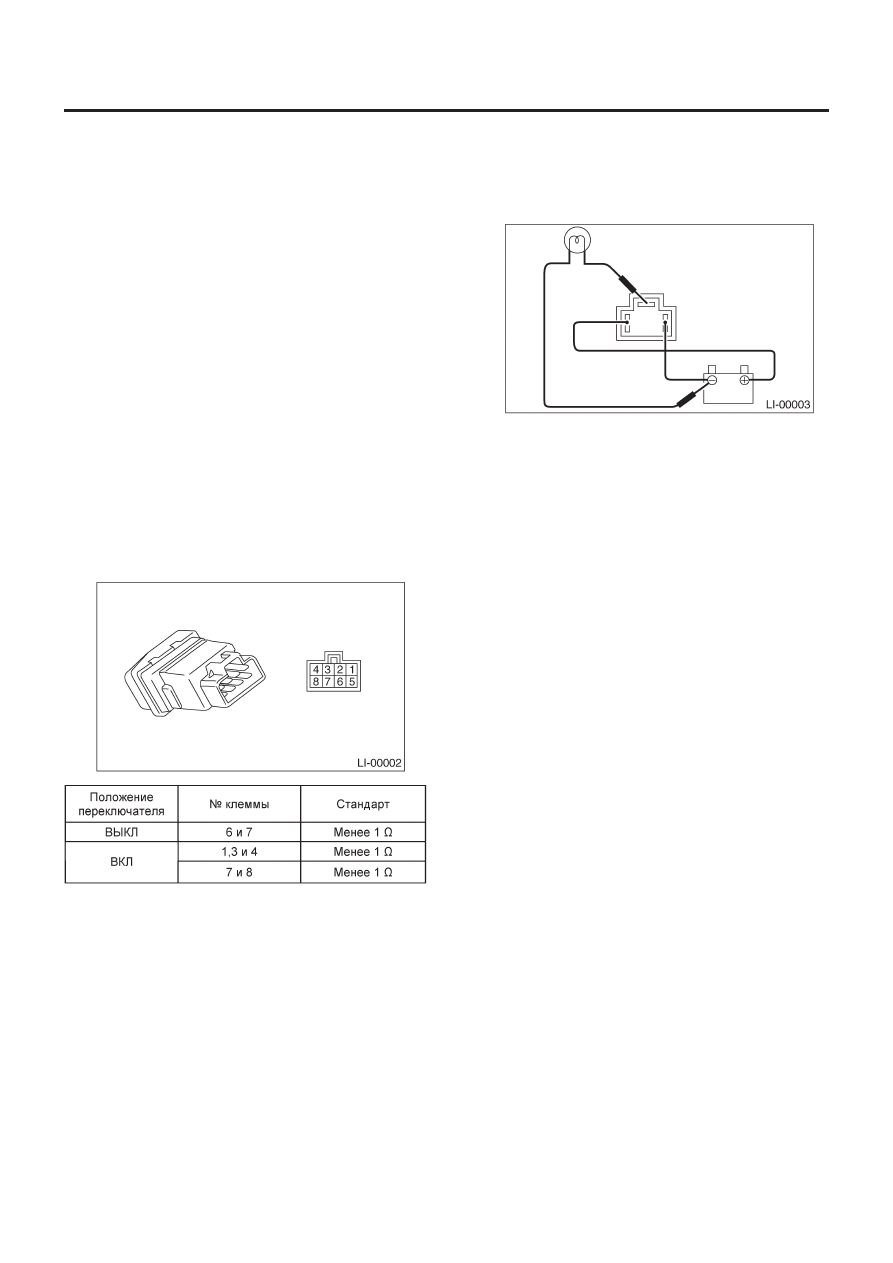

2. ПЕРЕКЛЮЧАТЕЛЬ АВАРИЙНЫХ ОГНЕЙ

Измерьте сопротивление переключателя аварийных огней.

3. МОДУЛЬ СИГНАЛОВ ПОВОРОТА

И АВРИЙНЫХ ОГНЕЙ

Подсоедините аккумулятор и лампочку сигналов поворота к
модулю, как показано на рисунке. Модуль работает правиль-
но, если лампочка мигает, когда к цепи подводится питание.
