СИСТЕМА ОГНЕЙ ЗАДНЕГО ХОДА

LI-7

СИСТЕМА ОСВЕЩЕНИЯ

6. Система огней заднего хода

A: ДИАГРАММА ПРОВОДКИ

1.  ОГНИ ЗАДНЕГО ХОДА

<См. WI-197,  ДИАГРАММА ПРОВОДКИ,  Система огней зад-
него хода.>

B:  ОСМОТР

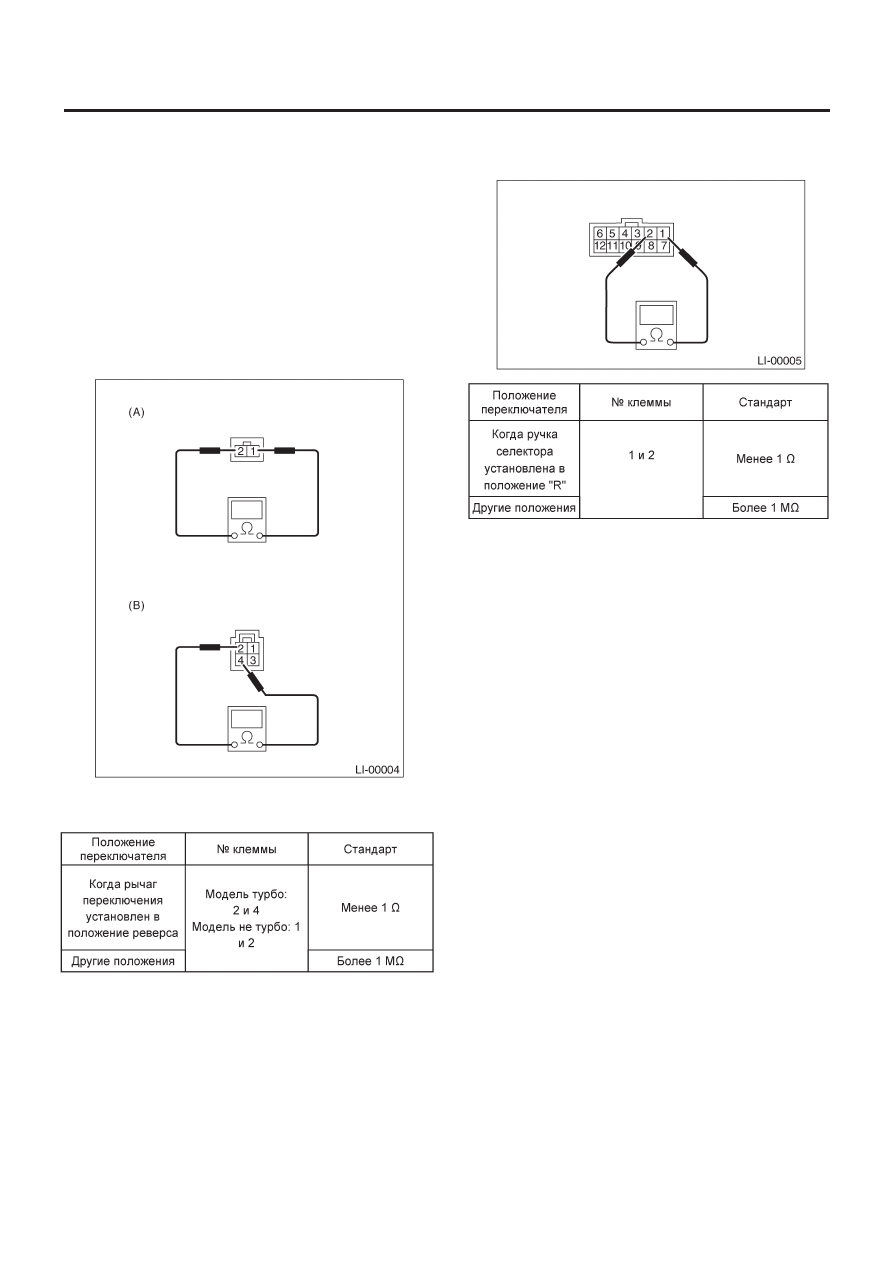

1.  ПЕРЕКЛЮЧАТЕЛЬ ОГНЕЙ ЗАДНЕГО ХОДА (M/T)

Измерьте сопротивление переключателя огней заднего хода.

(A)  Модель не турбо
(B)    Модель турбо

2. ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (A/T)

Измерьте сопротивление ингибиторного переключателя.

СИСТЕМА СТОП-СИГНАЛОВ

LI-8

СИСТЕМА ОСВЕЩЕНИЯ

7. Система стоп-сигналов

A: ДИАГРАММА ПРОВОДКИ

1. СТОП-СИГНАЛ

<См. Wl-219, ДИАГРАММА ПРОВОДКИ, Система стоп-сиг-
налов.>

B:  ОСМОТР

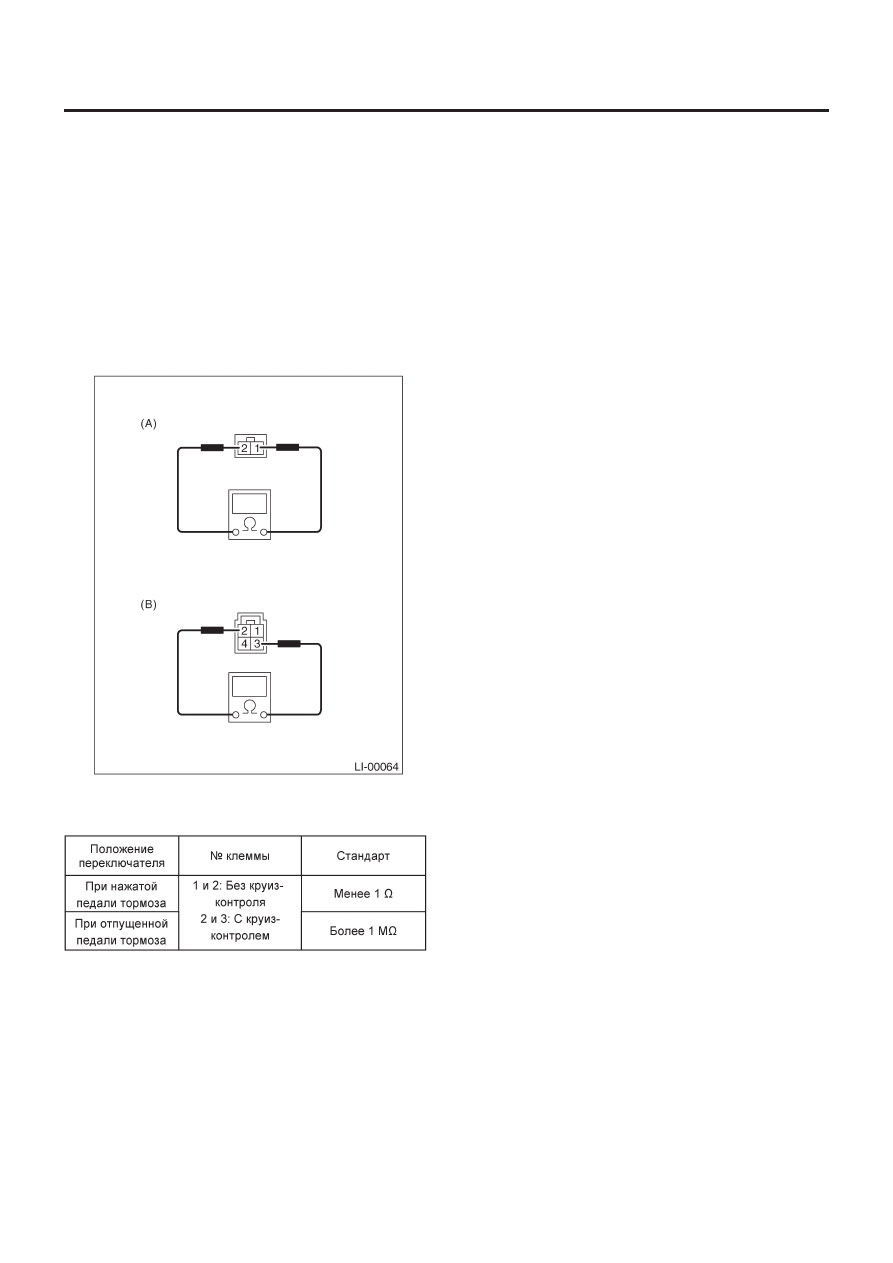

1. ПЕРЕКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление переключателя стоп-сигналов.

(A) Без

круиз-контроля

(B) С

круиз-контролем

СИСТЕМА ВНУТРЕННЕГО ОСВЕЩЕНИЯ

LI-9

СИСТЕМА ОСВЕЩЕНИЯ

8. Система внутреннего освещения

A: ДИАГРАММА ПРОВОДКИ

1. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ, МОДЕЛЬ LHD

<Ref.  to WI-215,  МОДЕЛЬ LHD ,  ДИАГРАММА ПРОВОДКИ,
Система освещения внутри салона.>

2. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ, МОДЕЛЬ RHD

<См. WI-217,  МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Сис-
тема освещения внутри салона.>

B:  ОСМОТР

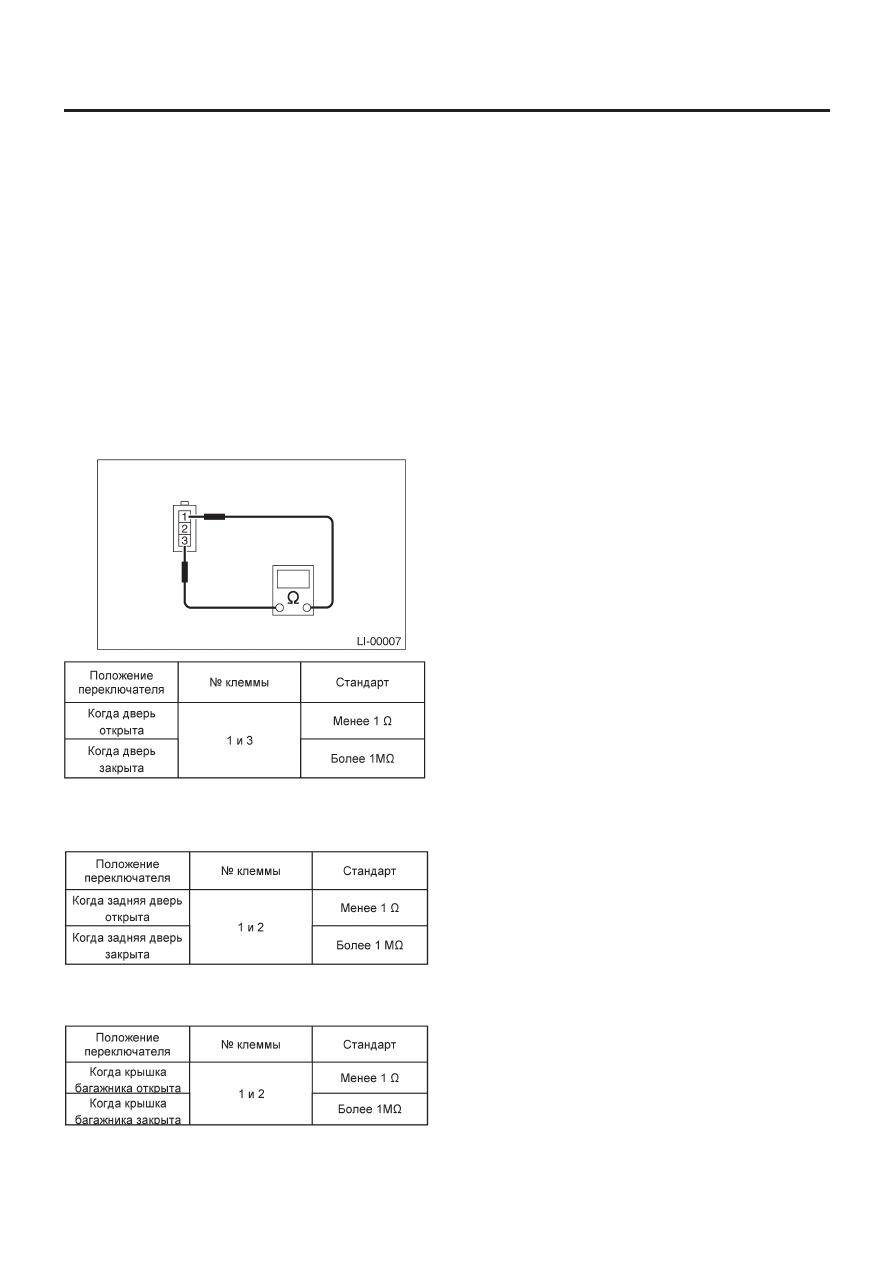

1. ДВЕРНОЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление дверного переключателя.

2.  ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ЗАДНЕЙ ДВЕРИ

Измерьте сопротивление переключателя замка задней двери

3. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ БАГАЖНИКА

СИСТЕМА РЕГУЛИРОВКИ УРОВНЯ ЛУЧА ПЕРЕДНИХ ФАР

LI-10

СИСТЕМА ОСВЕЩЕНИЯ

9. Система регулировки уровня

луча передних фар

A: ДИАГРАММА ПРОВОДКИ

1. РЕГУЛЯТОР ЛУЧА ПЕРЕДНИХ ФАР

<См. WI-182, ДИАГРАММА ПРОВОДКИ, Система регулировки
уровня луча передних фар.>

B:  ОСМОТР

1. РЫЧАЖОК РЕГУЛЯТОРА ЛУЧА ПЕРЕДНИХ ФАР

1) Включите передние фары.
2) Убедитесь в том, что уровень луча фар понижается при из-
менении положения переключателя на положения 0 -1 -2-3.

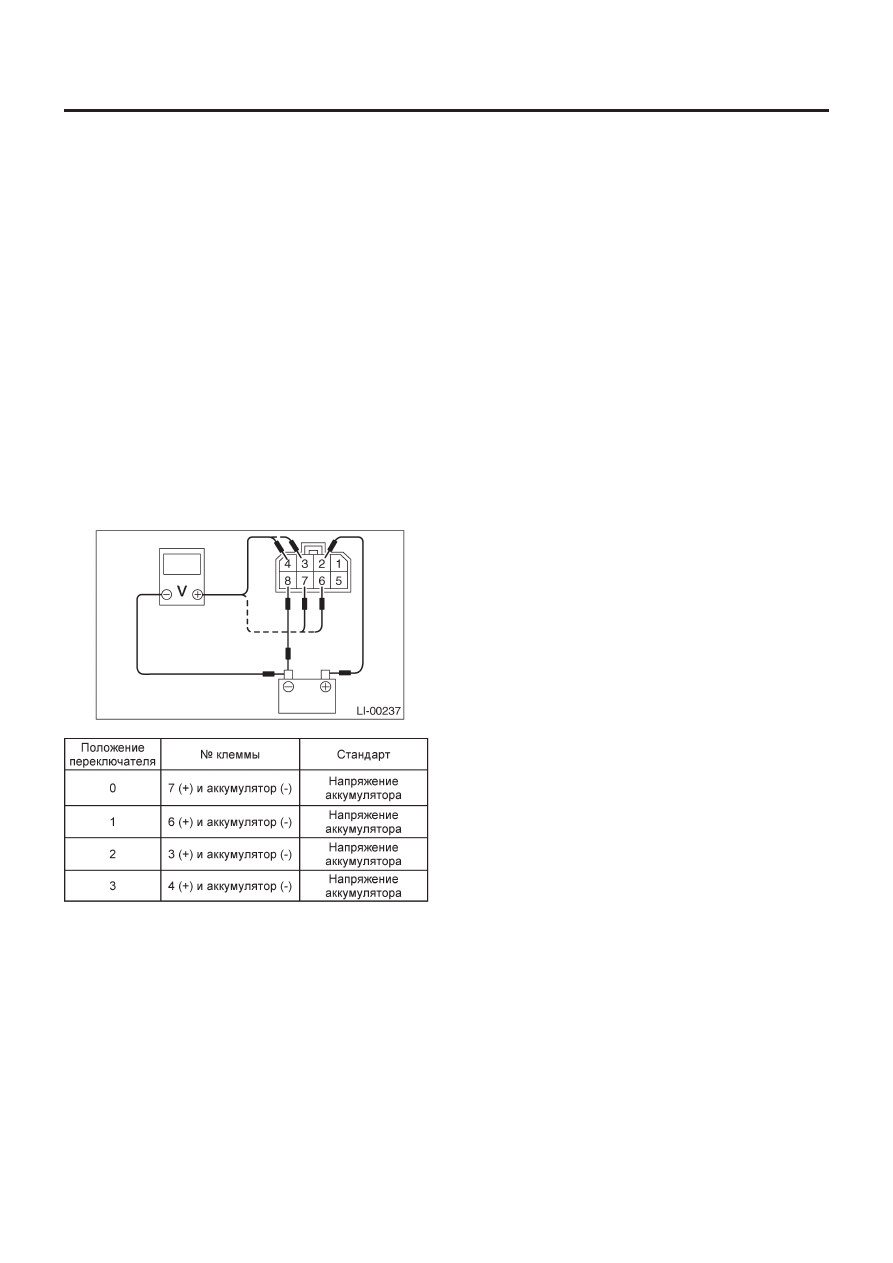

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА

ЛУЧА ПЕРЕДНИХ ФАР

Подсоедините аккумулятор, коннектор переключателя уров-
ня луча передних фар и тестер цепи, как показано на рисунке.
Измерьте напряжение в каждом положении переключателя.
