Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 55





КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОСВЕЩЕНИЕ)

LI-11

СИСТЕМА ОСВЕЩЕНИЯ

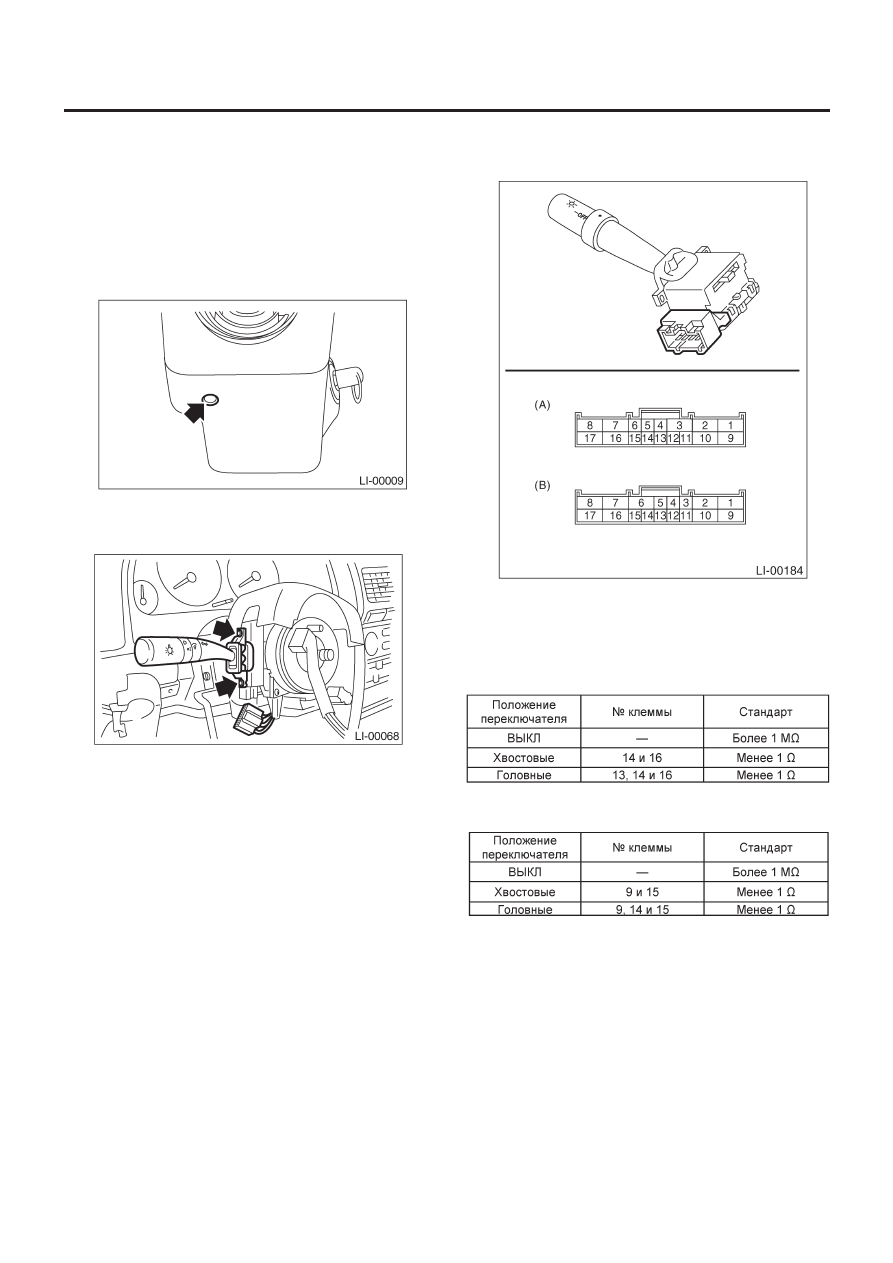

10. Комбинированный переключатель

(Освещение)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См.EI-
43, ДЕМОНТАЖ, Устройство панели инструментов.>
3) Снимите винты, крепящие крышку верхней колонки к
крышке нижней колонки.

4) Отсоедините коннектор от комбинированного переключателя.
5) Снимите винты, крепящие переключатель, а затем сними-
те переключатель.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление комбинированного переключателя.

(A)  Модель LHD/модель RHD (для Европы)
(B)  Модель RHD (кроме Европы)

1.  ПЕРЕКЛЮЧАТЕЛЬ СВЕТА

Модель LHD и модель RHD для Европы:

Модель RHD кроме Европы:

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОСВЕЩЕНИЕ)

LI-12

СИСТЕМА ОСВЕЩЕНИЯ

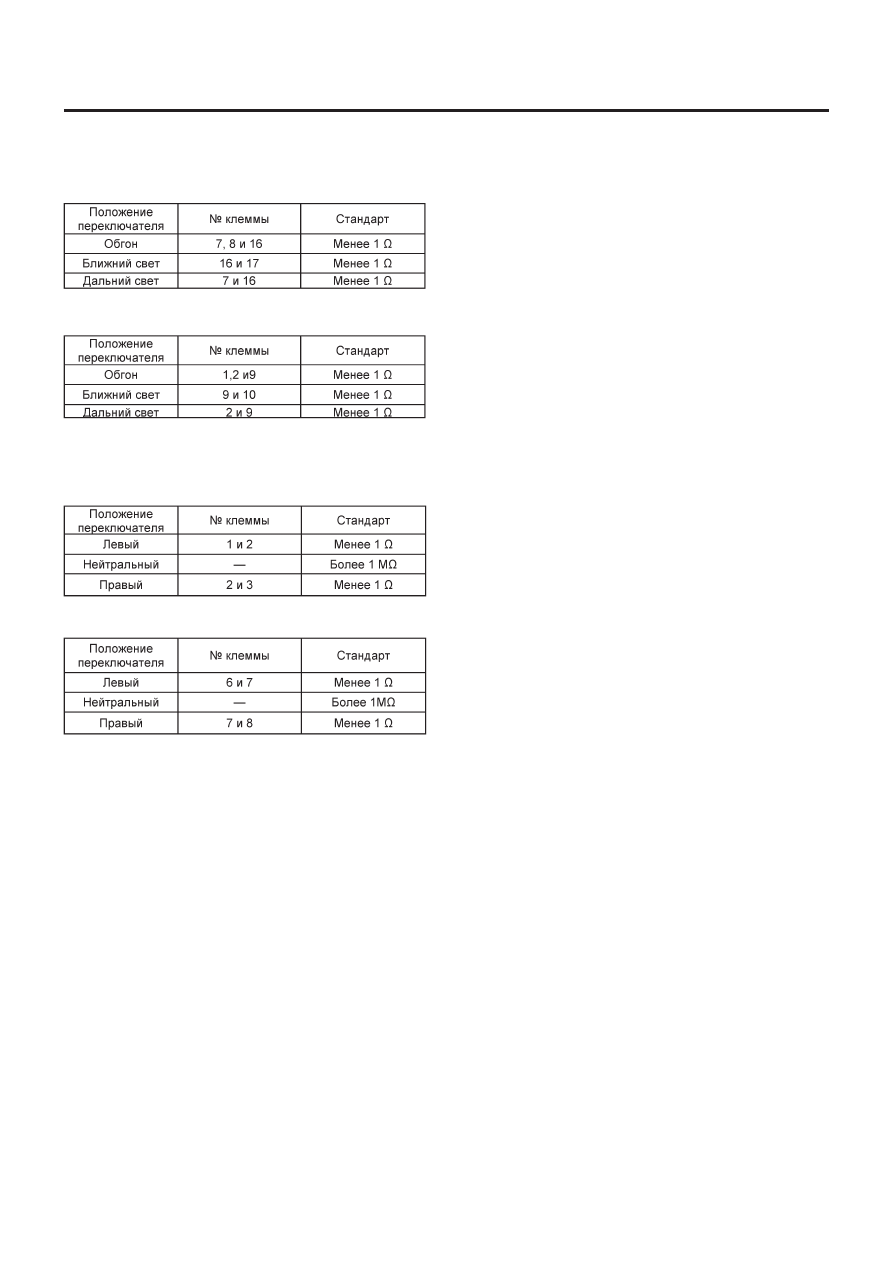

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА

ОСВЕЩЕННОСТИ И ОБГОНА

Модель LHD и модель RHD для Европы:

Модель RHD кроме Европы:

3. ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛА ПОВОРОТОВ

Модель LHD и модель RHD для Европы:

Модель RHD кроме Европы:

КОММУТАЦИОННЫЙ БЛОК КОМБИНИРОВАННОГО ОСВЕЩЕНИЯ

LI-13

СИСТЕМА ОСВЕЩЕНИЯ

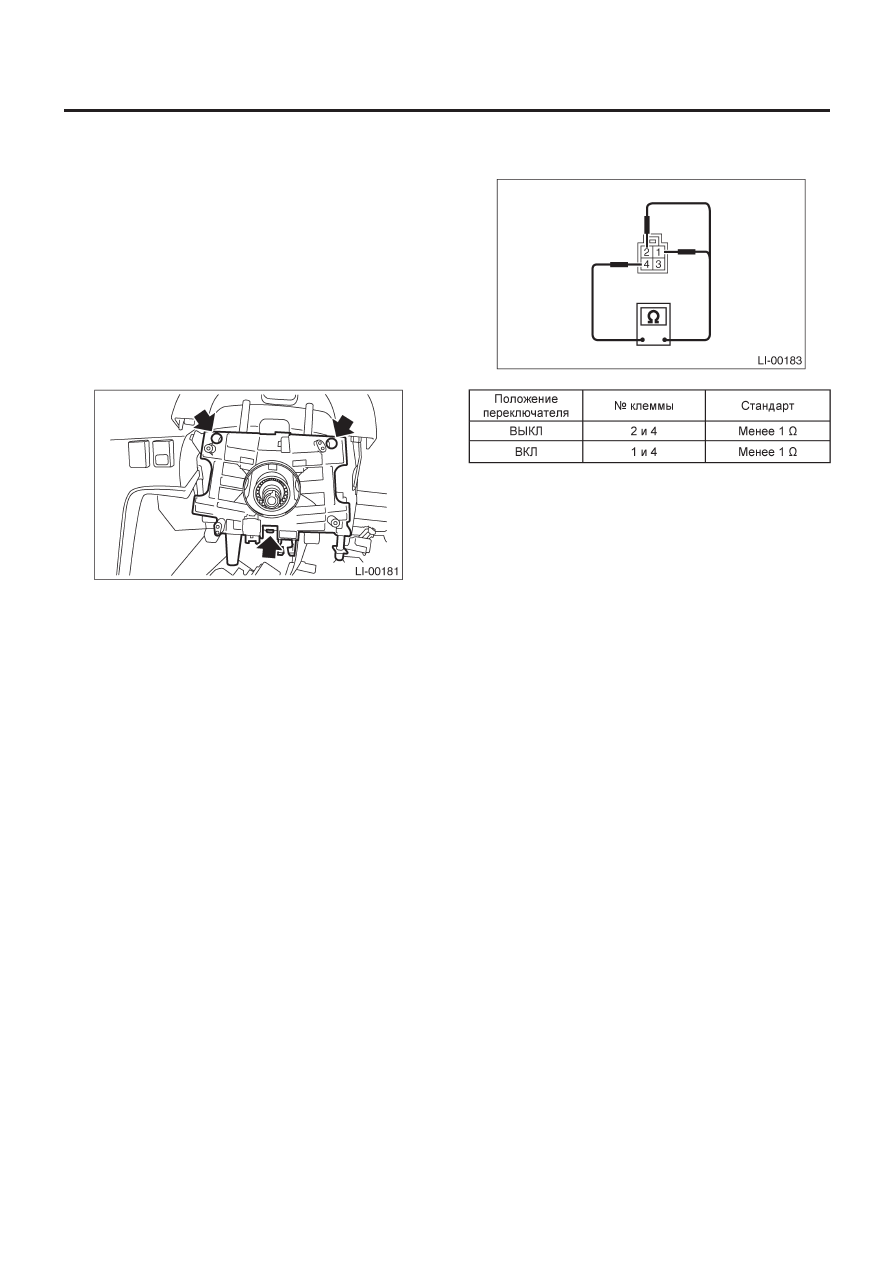

11. Коммутационный блок

комбинированного освещения

A:  ДЕМОНТАЖ

1) Снимите модуль подушки безопасности водителя. <См.
AB-12, ДЕМОНТАЖ, Модуль подушки водителя.>
2) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
3) Снимите крышку рулевой колонки.
4) Снимите комбинированный переключатель. <См. LI-11,
ДЕМОНТАЖ, Комбинированный переключатель (Освеще-
ние).> <См. WW-7, ДЕМОНТАЖ, Комбинированный переклю-
чатель (Стеклоочиститель).>
5) Ослабьте четыре винта и снимите поворотный соединитель.
6) Ослабьте три винта.

7) Отсоедините коннектор и снимите устройство коммутаци-
онного блока комбинированного освещения.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Перед установкой рулевого колеса выровняйте направле-
ние совмещения поворотного соединителя с рулевым коле-
сом.  <См. AB-18, РЕГУЛИРОВКА, Поворотный соединитель.>

C: ОСМОТР

1. КОММУТАЦИОННЫЙ БЛОК

КОМБИНИРОВАННОГО ОСВЕЩЕНИЯ

Проверьте следующие пункты и замените их на новые в слу-
чае обнаружения повреждений.
• Трещина или деформация коммутационного блока или по-
воротного соединителя.

2.  СТОЯНОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление стояночного переключателя.

УСТРОЙСТВО ПЕРЕДНИХ ФАР

LI-14

СИСТЕМА ОСВЕЩЕНИЯ

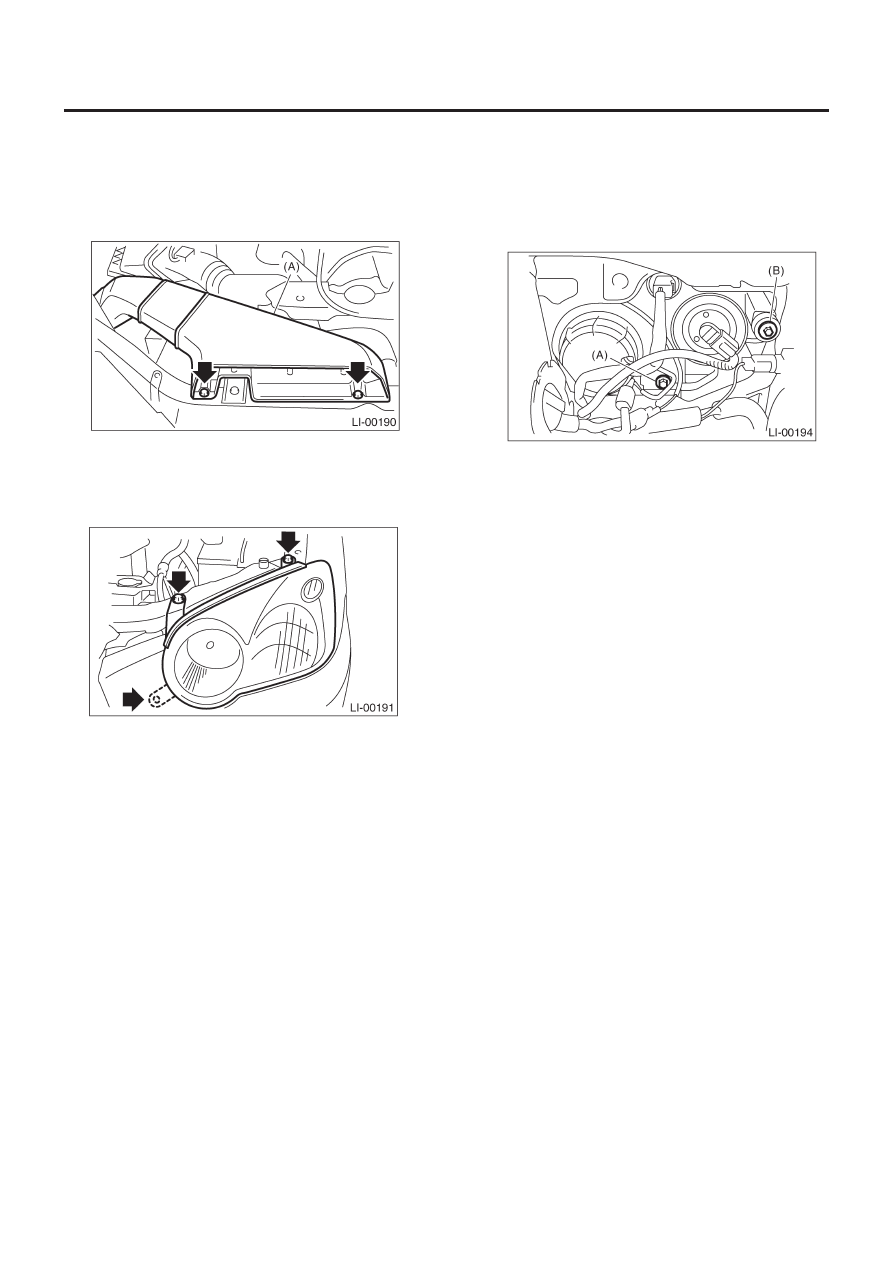

12. Устройство передних фар

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите патрубок (A) (при демонтаже правой фары).

3) Снимите переднюю решетку и верхние фиксаторы бампера.
<См. EI-18, ДЕМОНТАЖ, Передняя решетка.>
4) Отсоедините каждый коннектор проводки.
5) Снимите три болта и выведите фиксаторы,
а затем снимите устроство фары.

B:  УСТАНОВКА

Установите в обратном порядке.

C: РЕГУЛИРОВКА

1. НАПРАВЛЕНИЕ ПЕРЕДНИХ ФАР

ОСТОРОЖНО:
Перед регулировкой направления передних фар выклю-
чите свет. Если свет нужен для проверки направления,
не включайте его более чем на 2 минуты.

ПРИМЕЧАНИЕ:
Перед проверкой направления фар проверьте следующее:
• Район вокруг фары не имеет последствий аварии, повреж-
дений или другого типа деформации.
• Автомобиль стоит на ровной поверхности.
• Давление воздуха в шинах правильное.
• Топливный бак автомобиля полностью залит.
• Покачайте автомобиль несколько раз для выравнивания
подвески.
• Кто-то должен сидеть на месте водителя.

Включите фары и отрегулируйте принцип ближнего света в
соответствии со следующими положениями на экране.

ПРИМЕЧАНИЕ:
• Установите переключатель уровня передних фар в положе-
ние "0".
• Сначала отрегулируйте направление по вретикали (A), а за-
тем – по горизонтали (B).
