ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-13

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

6. Задний ремень безопасности

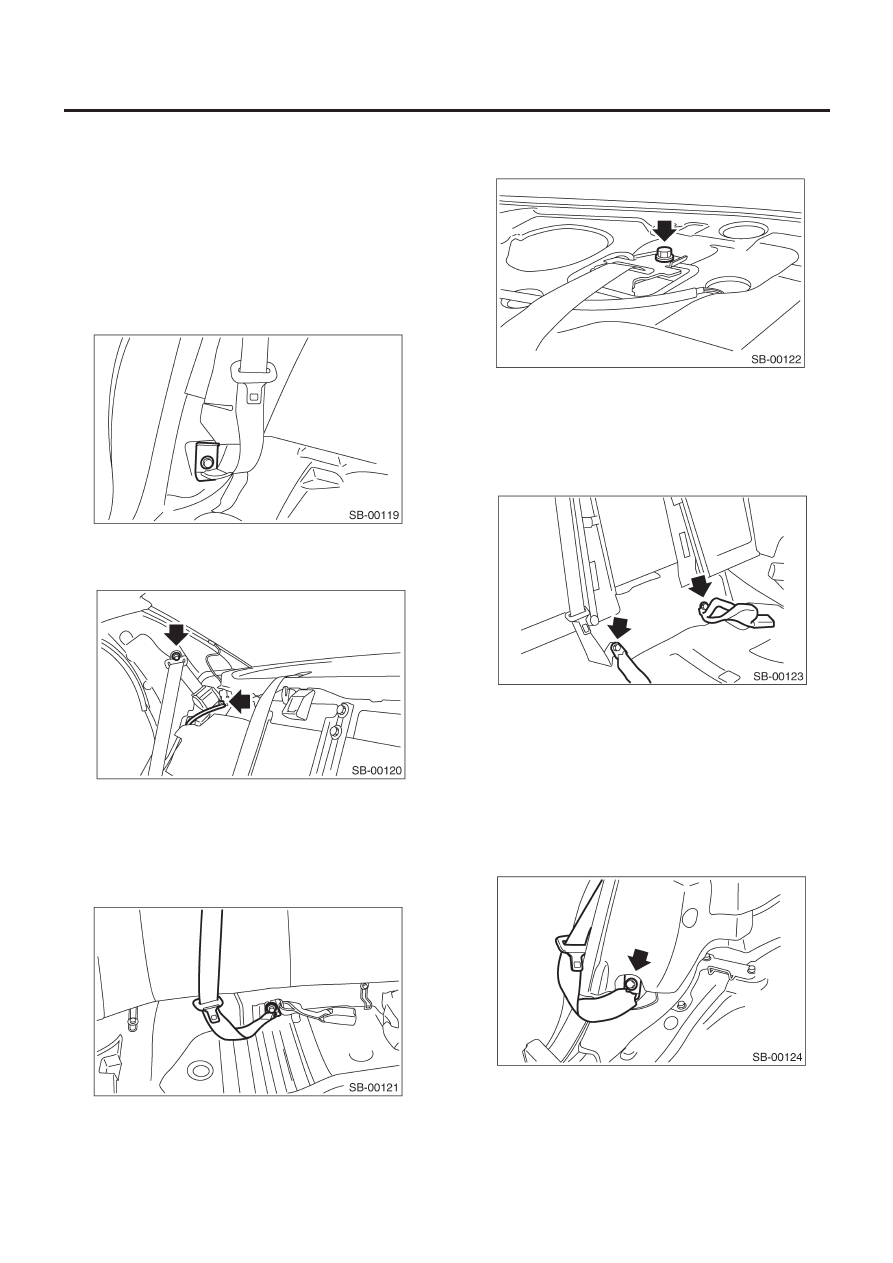

A:  ДЕМОНТАЖ

1. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ СЕДАН)

1) Снимите подушку заднего сидения. <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>
2) Снимите нижнюю крышку заднего бокового порога.
<См.EI-47, ДЕМОНТАЖ, Нижняя внутренняя отделка.>
3) Снимите болт нижнего крепления ремня.

4) Снимите отделку со стойки четверти. <См.EI-48, ДЕМОН-
ТАЖ, Отделка задней четверти.>
5) Снимите болты и отделите ремень.

2. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ CTR (МОДЕЛЬ СЕДАН)

1) Снимите подушку заднего сидения. <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>
2) Снимите болт нижнего крепления ремня.

3) Снимите отделку со стойки четверти. <См.EI-48, ДЕМОН-
ТАЖ, Отделка задней четверти.>

4) Снимите отделку задней полки. <См. EI-53, ДЕМОНТАЖ,
Отделка задней полки.>
5) Снимите болты и отделите ремень.

3. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ СЕДАН)

1) Снимите подушку заднего сидения. <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>
2) Снимите болты и отделите центральный ремень ремень.

4. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ WAGON)

1) Снимите коврик с пола багажника. <См. EI-56, ДЕМОНТАЖ,
Коврик пола багажника>
2) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
3) Снимите нижнюю крышку заднего бокового порога.
<См.EI-47, ДЕМОНТАЖ, Нижняя внутренняя отделка.>
4) Снимите болт нижнего крепления ремня.

5) Снимите отделку задней четверти. <См. EI-48, ДЕМОНТАЖ,
Отделка задней четверти.>

ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-14

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

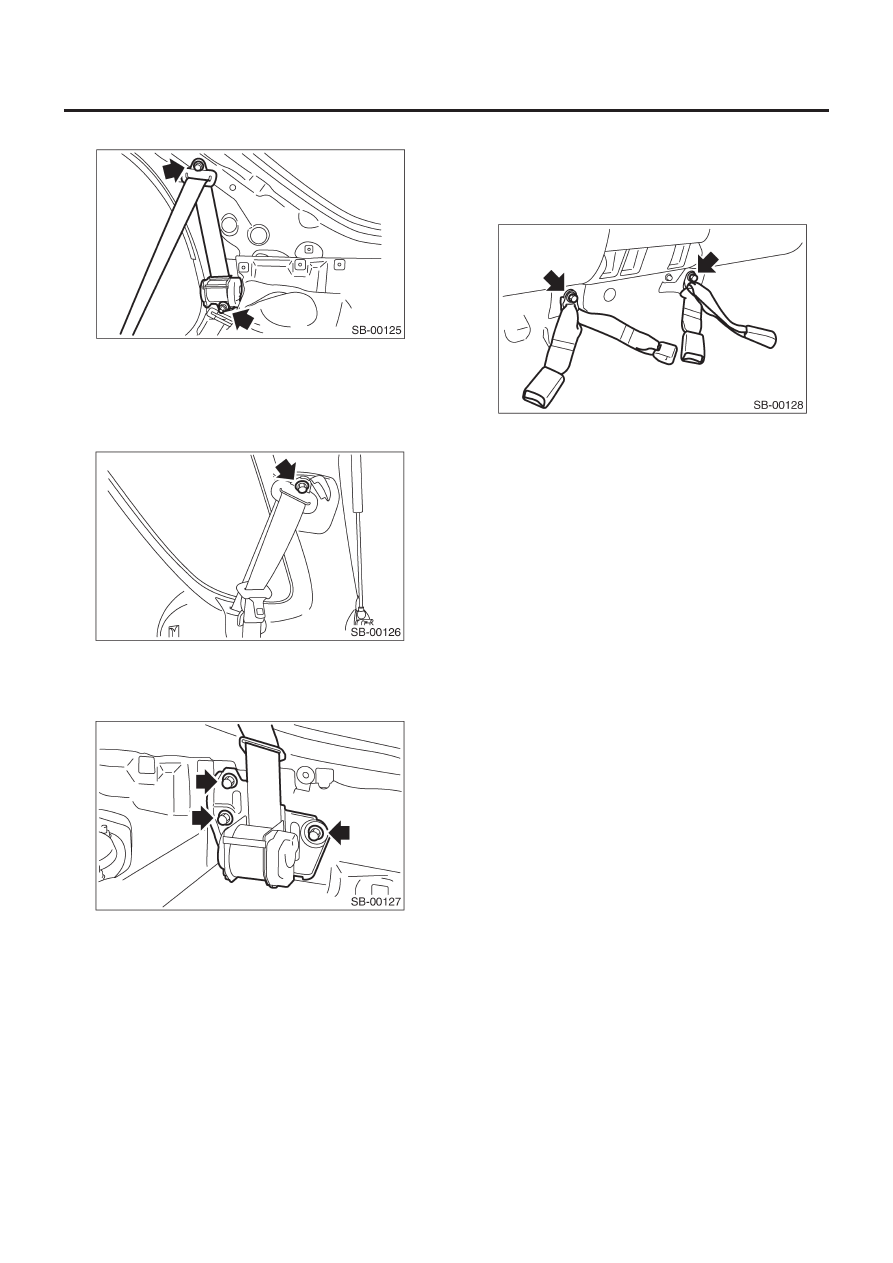

6) Снимите болты, а затем отделите сторону внешнего ремня.

5. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ CTR

(МОДЕЛЬ WAGON)

1) Снимите болт плечевого крепления, а затем отделите пле-
чевое крепление от стойки четверти.

2) Снимите отделку четверти. <См. EI-48, ДЕМОНТАЖ, Отдел-
ка задней четверти.>
3) Снимите три болта, а затем отделите устройство централь-
ного внешнего ремня.

6. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ WAGON)

1) Снимите подушку заднего сидения.
2) Снимите болт, а затем отделите устройство центрального
ремня.

B:  УСТАНОВКА

1. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ СЕДАН)

Установите в обратном порядке.

ОСТОРОЖНО:
• Во время установки следите за тем, чтобы ремни не
перекручивались.
• После установки убедитесь в том, что ремни беспре-
пятственно вытягиваются и втягиваются.

2. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ CTR (МОДЕЛЬ СЕДАН)

Установите в обратном порядке.

ОСТОРОЖНО:
• Во время установки следите за тем, чтобы ремни не
перекручивались.
• После установки убедитесь в том, что ремни беспре-
пятственно вытягиваются и втягиваются.

3. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ СЕДАН)

Установите в обратном порядке.

ОСТОРОЖНО:
Во время установки следите за тем, чтобы ремни не пе-
рекручивались.

4. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ WAGON)

Установите в обратном порядке.

ОСТОРОЖНО:
• Во время установки следите за тем, чтобы ремни не
перекручивались.
• После установки убедитесь в том, что ремни беспре-
пятственно вытягиваются и втягиваются.

ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

SB-15

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ CTR

(МОДЕЛЬ WAGON)

Установите в обратном порядке.

ОСТОРОЖНО:
• Во время установки следите за тем, чтобы ремни не
перекручивались.
• После установки убедитесь в том, что ремни беспре-
пятственно вытягиваются и втягиваются.

6. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ WAGON)

Установите в обратном порядке.

ОСТОРОЖНО:
Во время установки следите за тем, чтобы ремни не пе-
рекручивались.

C: ОСМОТР

1. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ СЕДАН)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если ремень ослаблен, погнут, истрепался, а также если он
ненормально втягивается и вытягивается.

2. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ CTR (МОДЕЛЬ СЕДАН)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если ремень ослаблен, погнут, истрепался, а также если он
ненормально втягивается и вытягивается.

3. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ СЕДАН)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если внутренний ремень деформирован или поврежден.
• Если пряжка ремня работает ненормально.

4. УСТРОЙСТВА ПРАВОГО И ЛЕВОГО ВНЕШНЕГО

РЕМНЯ БЕЗОПАСНОСТИ (МОДЕЛЬ WAGON)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если ремень ослаблен, погнут, истрепался, а также если он
ненормально втягивается и вытягивается.

5. УСТРОЙСТВО ПЛЕЧЕВОГО РЕМНЯ CTR

(МОДЕЛЬ WAGON)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если ремень ослаблен, погнут, истрепался, а также если он
ненормально втягивается и вытягивается.

6. УСТРОЙСТВО ЦЕНТРАЛЬНОГО РЕМНЯ

(МОДЕЛЬ WAGON)

Проверьте следующее и замените на новые детали в случае
необходимости.
• Если внутренний ремень деформирован или поврежден.
• Если пряжка ремня работает ненормально.

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-16

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

7. Утилизация

предварительного натяжителя

A: ОСТОРОЖНО

• Не выбрасывайте нераскрывшиеся преднатяжители, так
как они могут стать причиной серьезных травм при случай-
ном срабатывании.
• Раскрывание преднатяжителей следует производить на
ровной поверхности на удалении от каких бы то ни было ис-
точников опасности. Не следует раскрывать их на улице в
сильный дождь или ветер.
• Не роняйте и не повреждайте преднатяжитель.
• Так как раскрывание преднатяжителя происходит с очень
громким звуком взрыва, предупредите об этом находящихся
вокруг людей и не позволяйте никому находиться в радиусе
ближе 5 м (16 ft) от места срабатывания.
• После срабатывания выделится какое-то количество дыма.
Поэтому раскрывание преднатяжителей следует произво-
дить в хорошо вентилируемом помещении без дымовой сиг-
нализации.
• Во время данной операции надевайте перчатки, защитные
очки и наушники. После операции помойте руки.
• После операции раскрытия преднатяжитель очень горячий.
Оставьте его на 40 минут, а затем утилизируйте.
• Не допускайте попадания воды на раскрытый преднатяжитель.
• Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.
• Если обстоятельства не позволяют раскрыть преднатяжи-
тель, обратитесь к дилерам SUBARU.

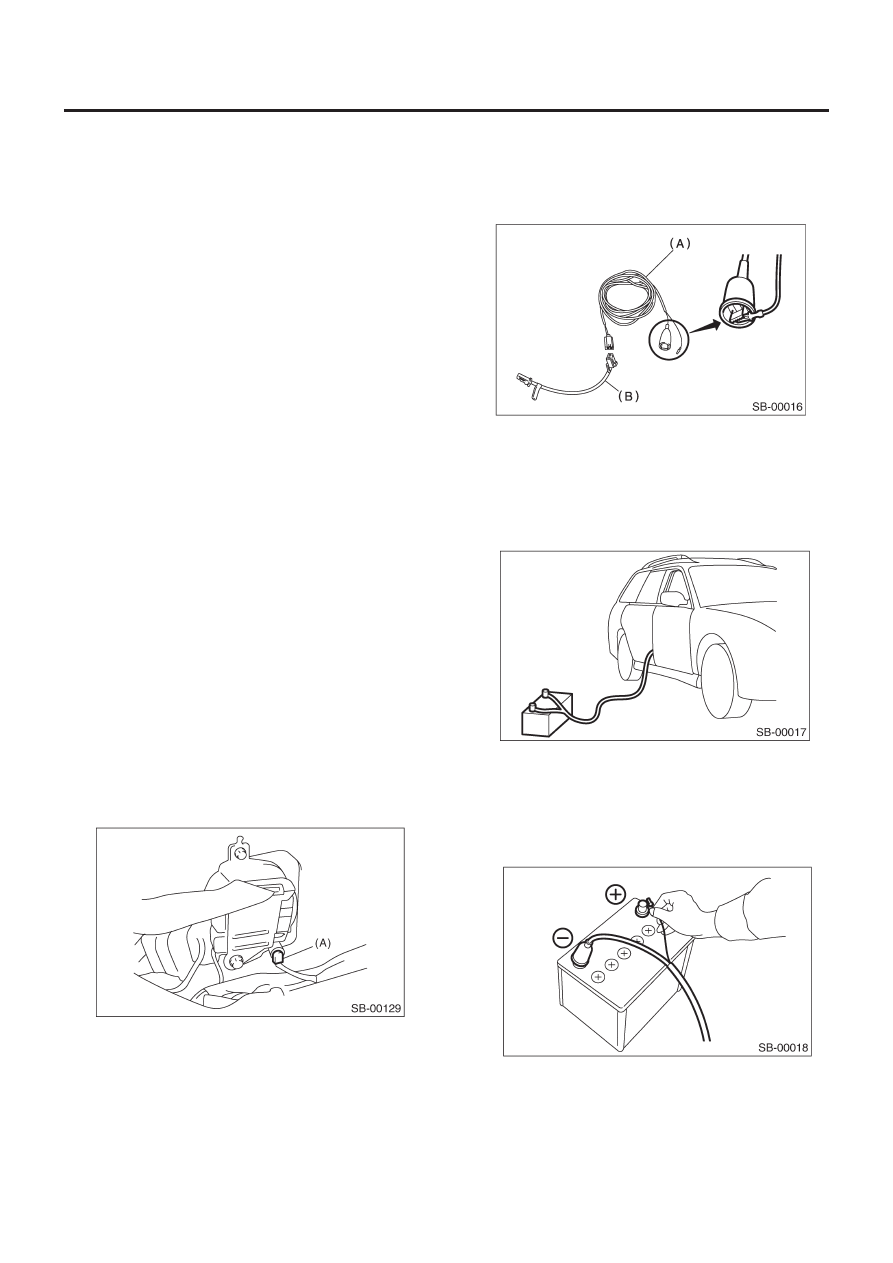

B: ОПЕРАЦИЯ

1. РАСКРЫТИЕ ПРЕДНАТЯЖИТЕЛЯ,

УСТАНОВЛЕННОГО В АВТОМОБИЛЕ

1) Нагните спинку вперед до конца, затем сдвиньте переднее
сидение вперед до упора.
2) Поверните зажигание в положение OFF, осоедините кабель
заземления от аккумулятора и подождите более 20 секунд
перед началом работы.
3) Снимите нижнюю отделку центральной стойки. <См.El-47,
ДЕМОНТАЖ, Нижняя внутренняя отделка.>
4) Отсоедините коннектор (A) преднатяжителя.

5) Замкните клемму на аллигатроный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).

6) Подсоедините инструмент для раскрытия и адаптер D
(раскрытие) (B).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания преднатяжителя.

(A)  Инструмент для раскрытия: (№ 98299PA030)
(B)  Адаптер D (раскрытие): (№ 98299SA010)

7) Подсоедините коннектор адаптера D (раскрытие) и конне-
ктор преднатяжителя.
8) Вытяните инструмент для раскрытия до конца и убедитесь
в том, что автомобиль пустой. Полностью закройте все окна,
люк и заднюю дверь.

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия к минусо-
вой клемме аккумулятора (-).
10) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.
