Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 57

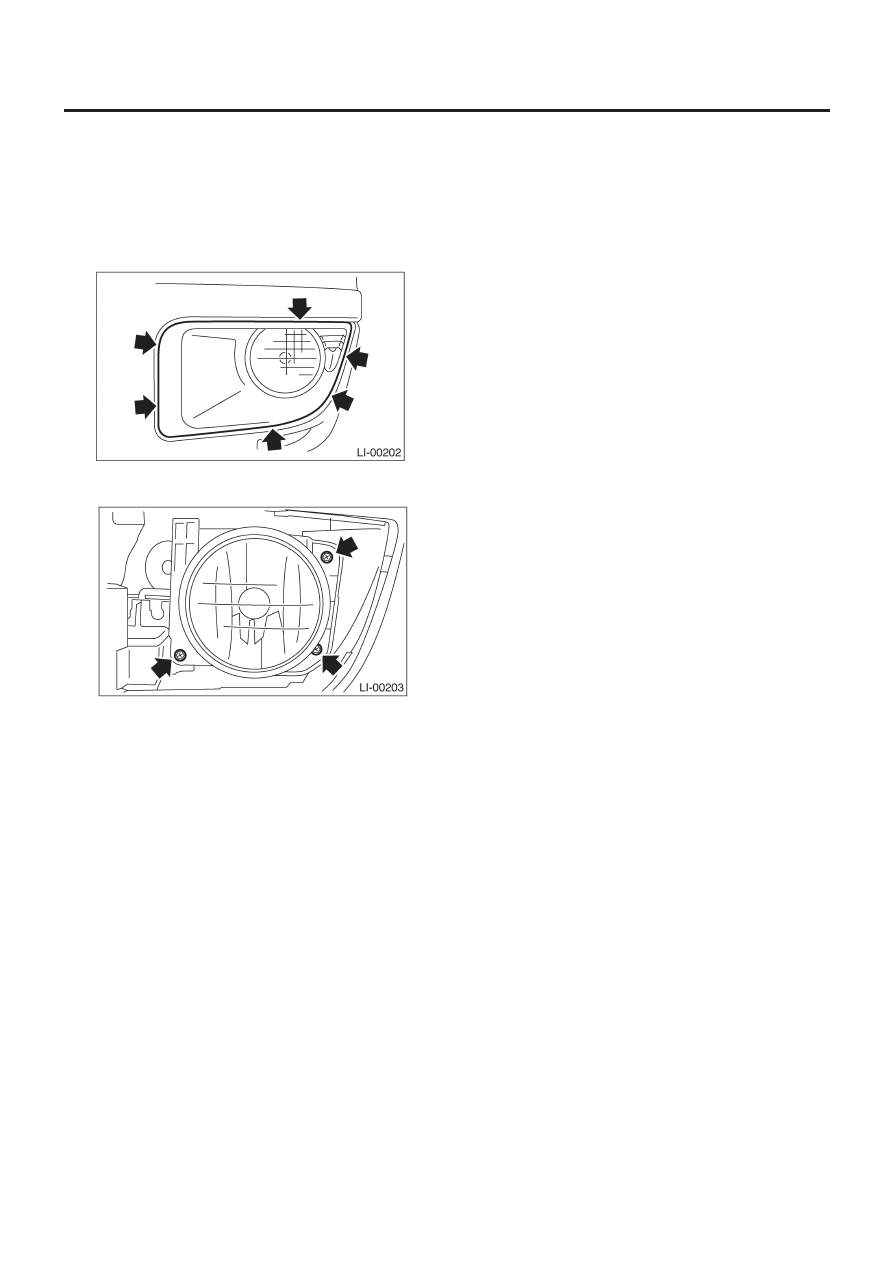

УСТРОЙСТВО ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

LI-19

СИСТЕМА ОСВЕЩЕНИЯ

16. Устройство

передних противотуманных фар

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Разъедините крючки (в шести местах) и снимите крышку
противотуманной фары.

3) Снимите крепежные болты и отделите устройство противо-
туманной фары, отсоединив коннектор проводки.

B:  УСТАНОВКА

Установите в обратном порядке.

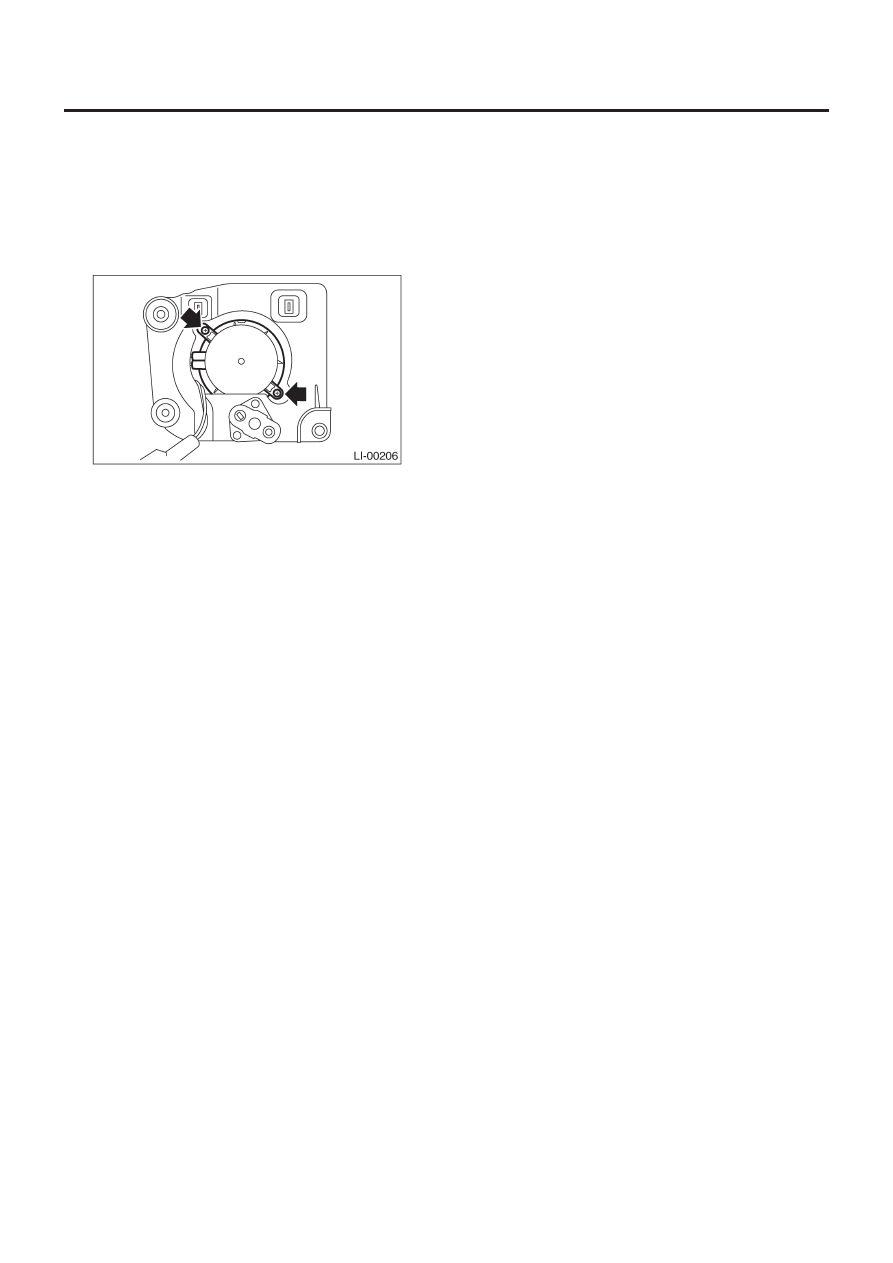

ЛАМПОЧКИ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

LI-20

СИСТЕМА ОСВЕЩЕНИЯ

17. Лампочки передних

противотуманных фар

A:  ДЕМОНТАЖ

1) Снимите устройство передних противотуманных фар. <См. Ll-
19, ДЕМОНТАЖ, Устройство передних противотуманных фар.>
2) Открутите два винта и снимите заднюю крышку.

3) Снимите пружинный фиксатор и отделите противотуман-
ную лампочку.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

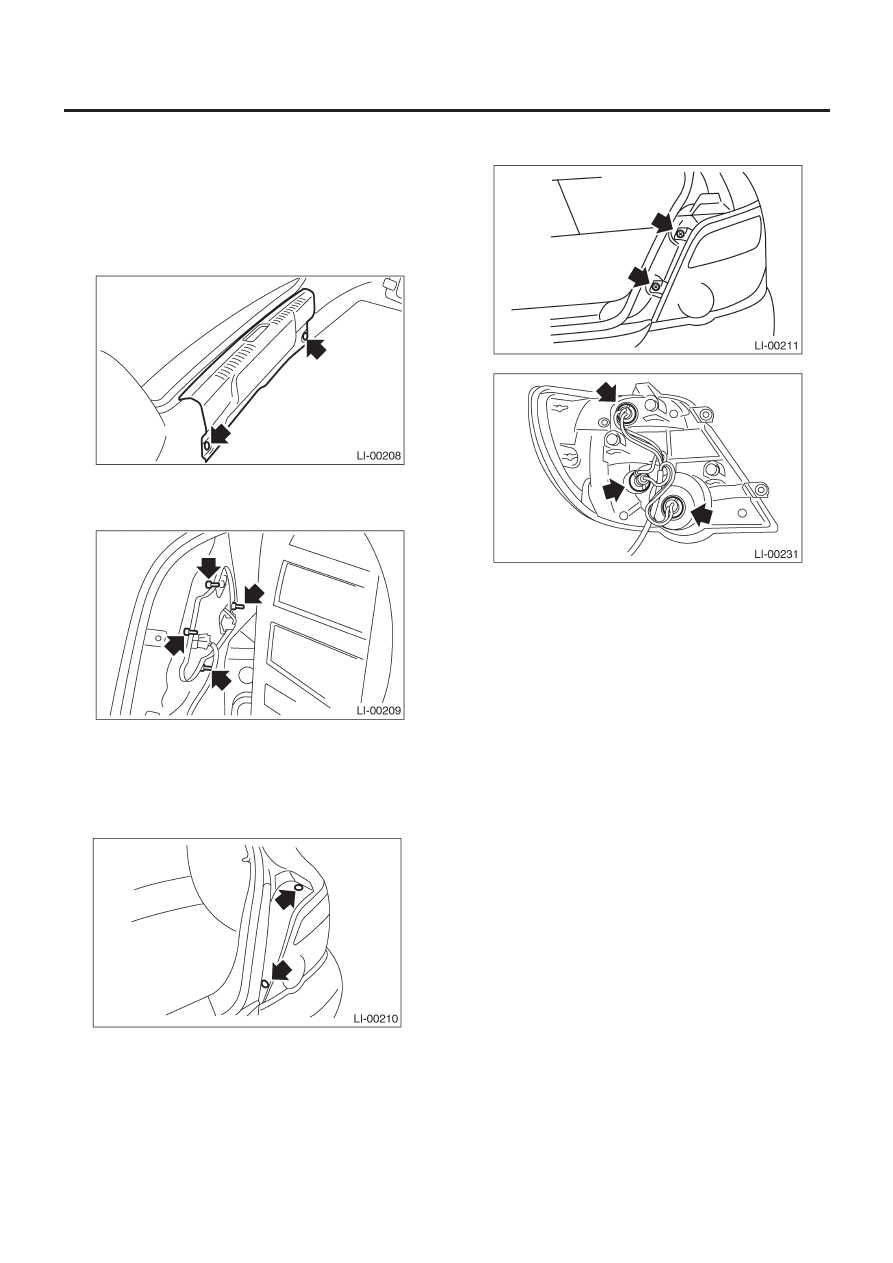

УСТРОЙСТВО ЗАДНЕГО КОМБИНИРОВАННОГО ОСВЕЩЕНИЯ

LI-21

СИСТЕМА ОСВЕЩЕНИЯ

18. Устройство заднего

комбинированного освещения

A:  ДЕМОНТАЖ

1. СЕДАН

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите фиксаторы и отделите заднюю отделку багажника.

3) Снимите боковую отделку багажника задней части.
4) Снимите четыре гайки и отделите заднее комбинирован-
ное освещение, отсоединив коннектор.

2. WAGON

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите фиксаторы и отделите  крышки заднего комбини-
рованного освещения.

3) Снимите два болта и отделите заднее комбинированное
освещение, отсоединив коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

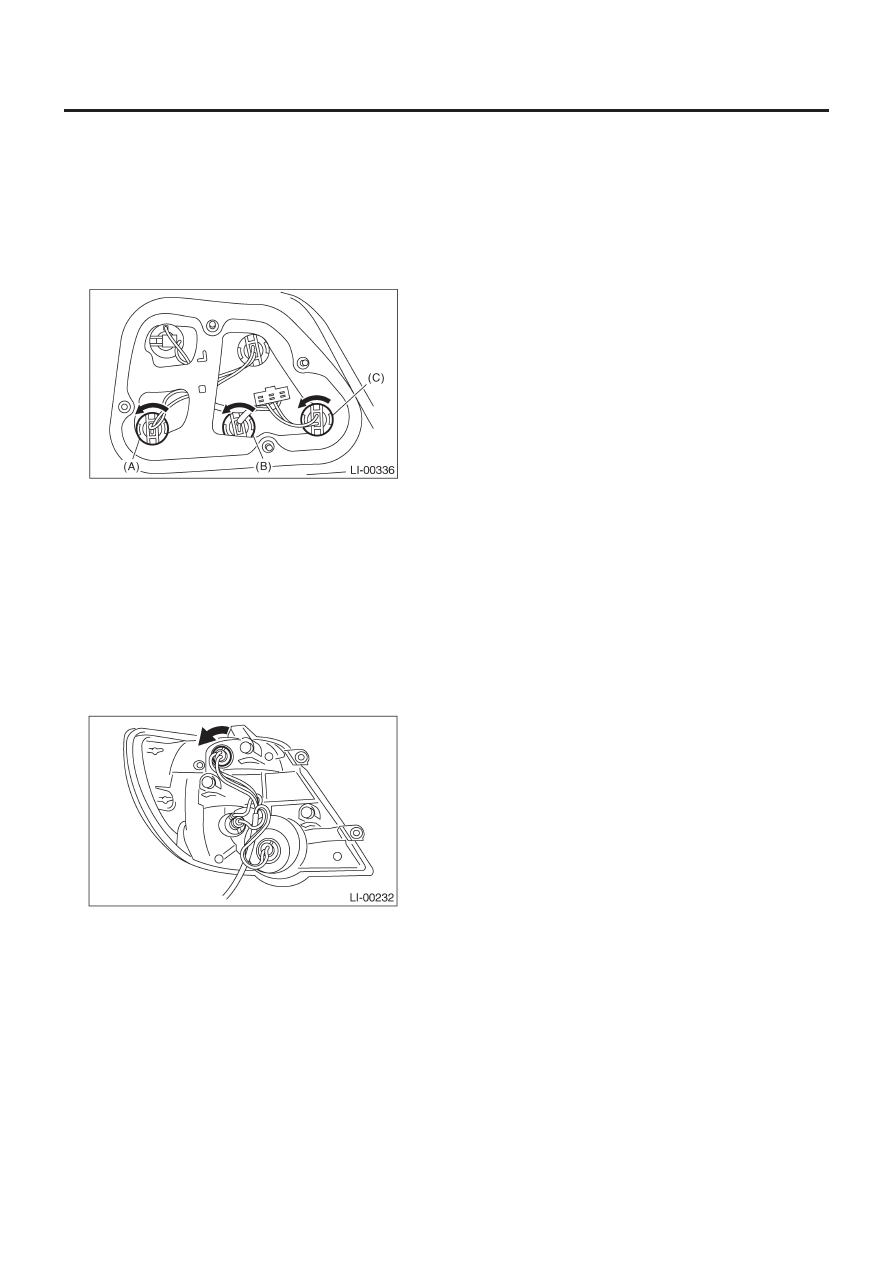

ЛАМПОЧКИ ТОРМОЗНЫХ/ХВОСТОВЫХ СИГНАЛЬНЫХ ОГНЕЙ

LI-22

СИСТЕМА ОСВЕЩЕНИЯ

19. Лампочки тормозных/хвостовых

сигнальных огней

A:  ДЕМОНТАЖ

1. СЕДАН

1) Снимите боковую отделку багажника задней части.
2) Поверните гнездо и снимите лампу.

(A)  Модель без задних противотуманных огней: Стоп-сигнал
(B)  Модель с задними противотуманными огнями: Хвосто-

вые огни

(C)  Модель с задними противотуманными огнями: Стоп-

сигнал
Модель без задних противотуманных огней: Хвосто-
вые огни

2. WAGON

1) Снимите устройство комбинированного освещения.
<См. LI-21, WAGON, ДЕМОНТАЖ, Устройство заднего комби-
нированного освещения.>
2) Поверните гнездо и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.
