Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 60





ВНУТРЕННЕЕ ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ

LI-31

СИСТЕМА ОСВЕЩЕНИЯ

28. Внутреннее освещение

багажного отделения

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите линзу (A) и крепежные винты освещения бгажно-
го отделения (B).

3) Отсоедините коннекторы проводки и снимите освещение
багажного отделения.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1.  ЛАМПОЧКА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

2. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

БАГАЖНОГО ОТДЕЛЕНИЯ

Измерьте сопротивление освещения багажного отделения.

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ БАГАЖНИКА

LI-32

СИСТЕМА ОСВЕЩЕНИЯ

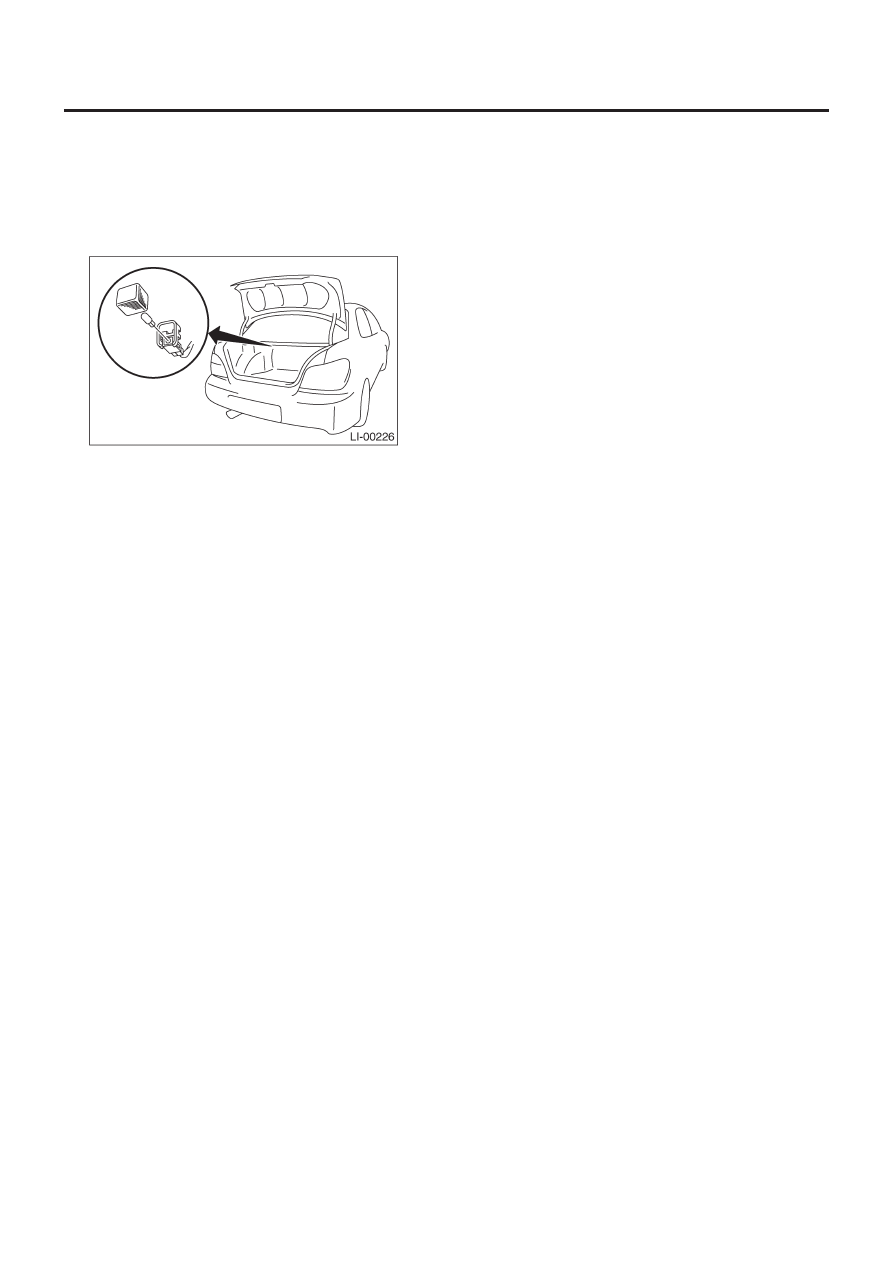

29. Внутреннее освещение багажника

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннекторы проводки и снимите освещение
багажника.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ОСВЕЩЕНИЕ ПЕРЧАТОЧНОГО ОТСЕКА

LI-33

СИСТЕМА ОСВЕЩЕНИЯ

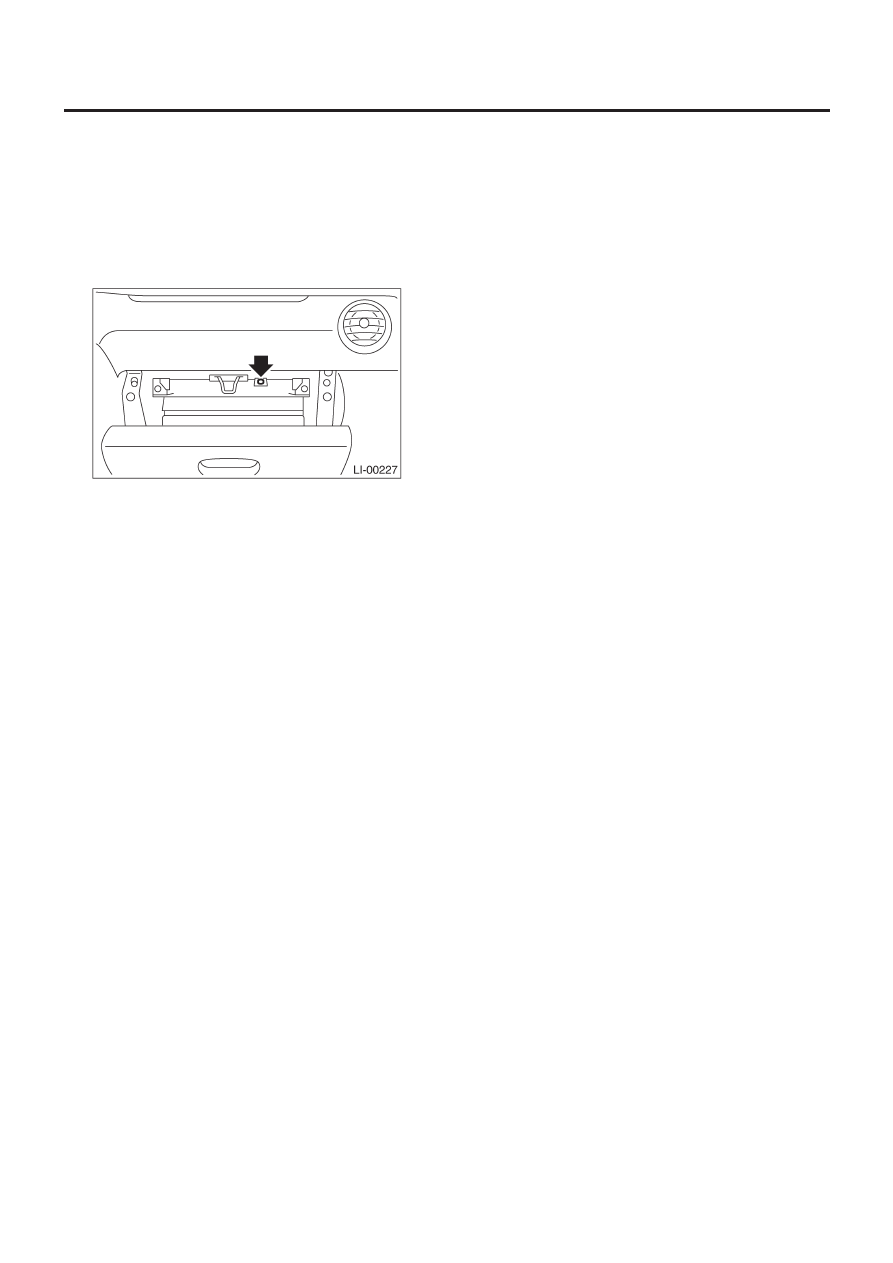

30. Освещение перчаточного отсека

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отсек для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
сек для перчаток.>
3) Отсоедините коннектор проводки.
4) Снимите освещение перчаточного отсека.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.
