ОБЩЕЕ ОПИСАНИЕ

WW-2

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общее описание

A: СПЕЦИФИКАЦИИ

B: КОМПОНЕНТ

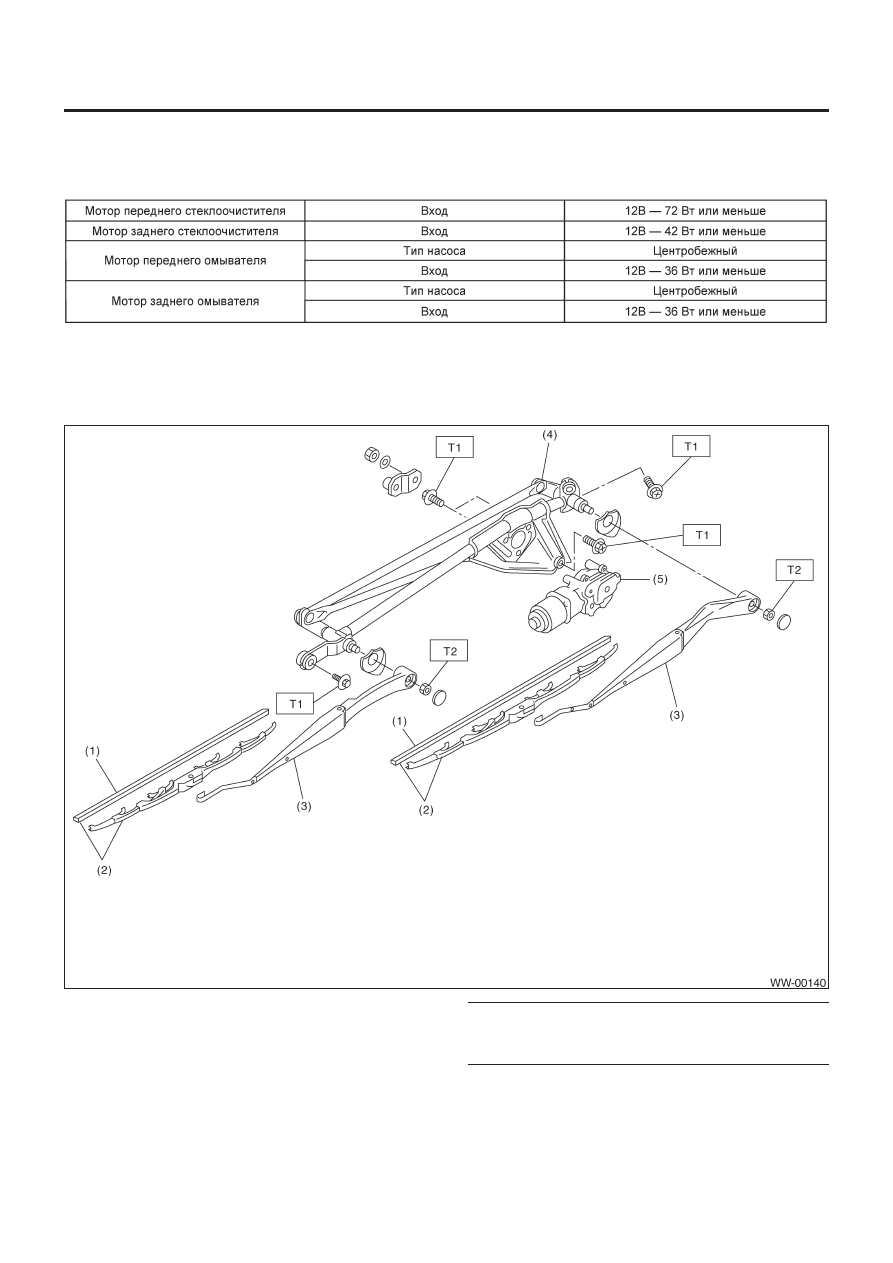

1.  ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ

(1) Резинка

очистителя

(2)  Устройство скребка очистителя
(3) Рычаг

очистителя

(4) Тяга

очистителя

(5) Мотор

очистителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.0 (0.61,4.4)

T2:

20 (2.0, 14.5)

ОБЩЕЕ ОПИСАНИЕ

WW-3

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

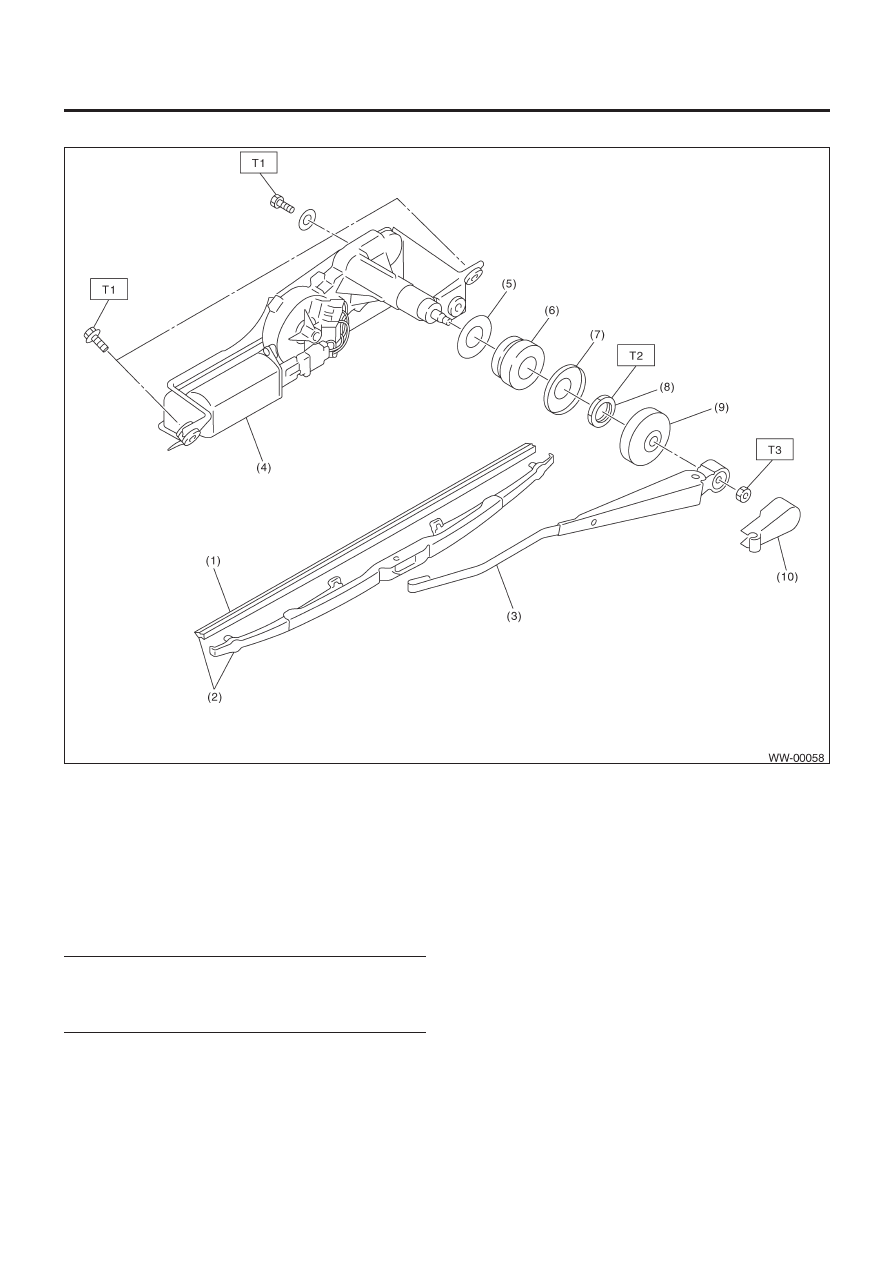

2.  ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ

(1) Резинка

очистителя

(2)  Устройство скребка очистителя
(3) Рычаг

очистителя

(4) Мотор

очистителя

(5) Расширитель

A

(6) Подушка
(7) Расширитель

B

(8) Гайка
(9) Крышка
(10)  Крышка рычага очистителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.0 (0.61,4.4)

T2:

7.5 (0.76,5.5)

T3:

8.0 (0.82,5.9)

ОБЩЕЕ ОПИСАНИЕ

WW-4

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

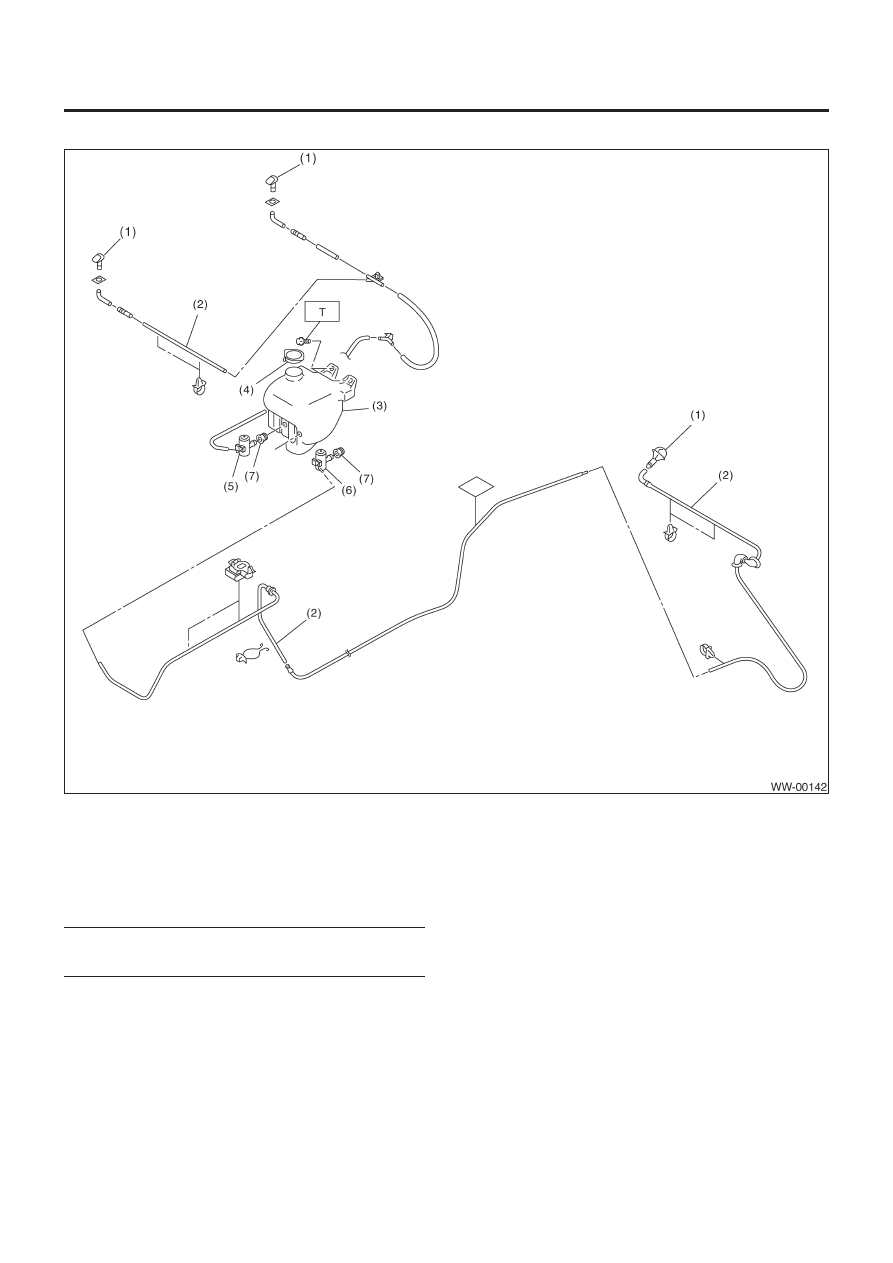

3. БАЧОК СТЕКЛООМЫВАТЕЛЯ

(1) Форсунка

омывателя

(2) Шланг

омывателя

(3) Бачок

омывателя

(4)  Крышка бачка омывателя
(5)  Мотор переднего омывателя
(6)  Мотор заднего омывателя
(7) Втулка

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

6.0 (0.61,4.4)
