Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 62





ОБЩЕЕ ОПИСАНИЕ

WW-5

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

C: ОСТОРОЖНО

• Надежно подсоединяйте коннекторы и шланги.
После подсоединения проверьте работу каждой функции.
• Помните, что проводка системы пневмоподушек безопас-
ности проходит рядом с электрическими деталями и пере-
ключателями.
• Проводка и коннекторы всей системы подушек безопасно-
сти окрашены в желтый цвет. Не используйте тестер цепи на
этих цепях.
• При установке шланга следует проявлять осторожность,
чтобы шланг не перегнулся, не сплющился и т.д.
• Даже при минимальном попадании масла или смазки (на-
пример, силиконовой смазки) в бачок и проходы омывателей,
на стекле быстро образуется масляная пленка, что приводит
к вибрации и дребезжанию стеклоочистителей. Поэтому не
допускайте этого.

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

WW-6

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2. Система стеклоочистителей  и стеклоомывателей

A: ДИАГРАММА ПРОВОДКИ

1. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ПЕРЕД), МОДЕЛЬ LHD

<См. WI-256, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Перед).>

2. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ПЕРЕД), МОДЕЛЬ RHD

<См. Wl-257, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Перед).>

3. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ЗАД), МОДЕЛЬ LHD

<См. WI-258, МОДЕЛЬ LHD, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Зад).>

4. СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ (ЗАД), МОДЕЛЬ RHD

<См. WI-259, МОДЕЛЬ RHD, ДИАГРАММА ПРОВОДКИ, Система стеклоочистителей и стеклоомывателей (Зад).>

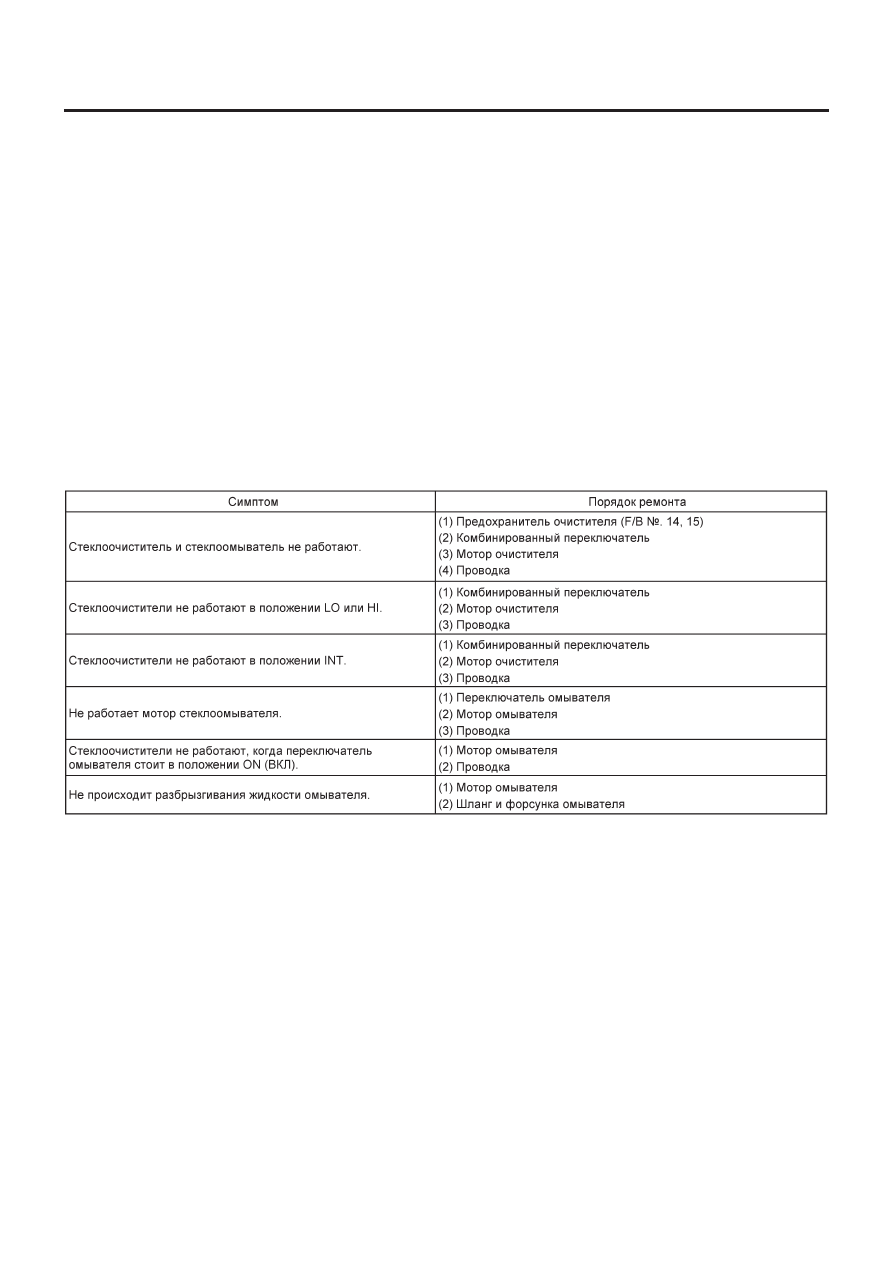

B:  ОСМОТР

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (СТЕКЛООЧИСТИТЕЛЬ)

WW-7

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

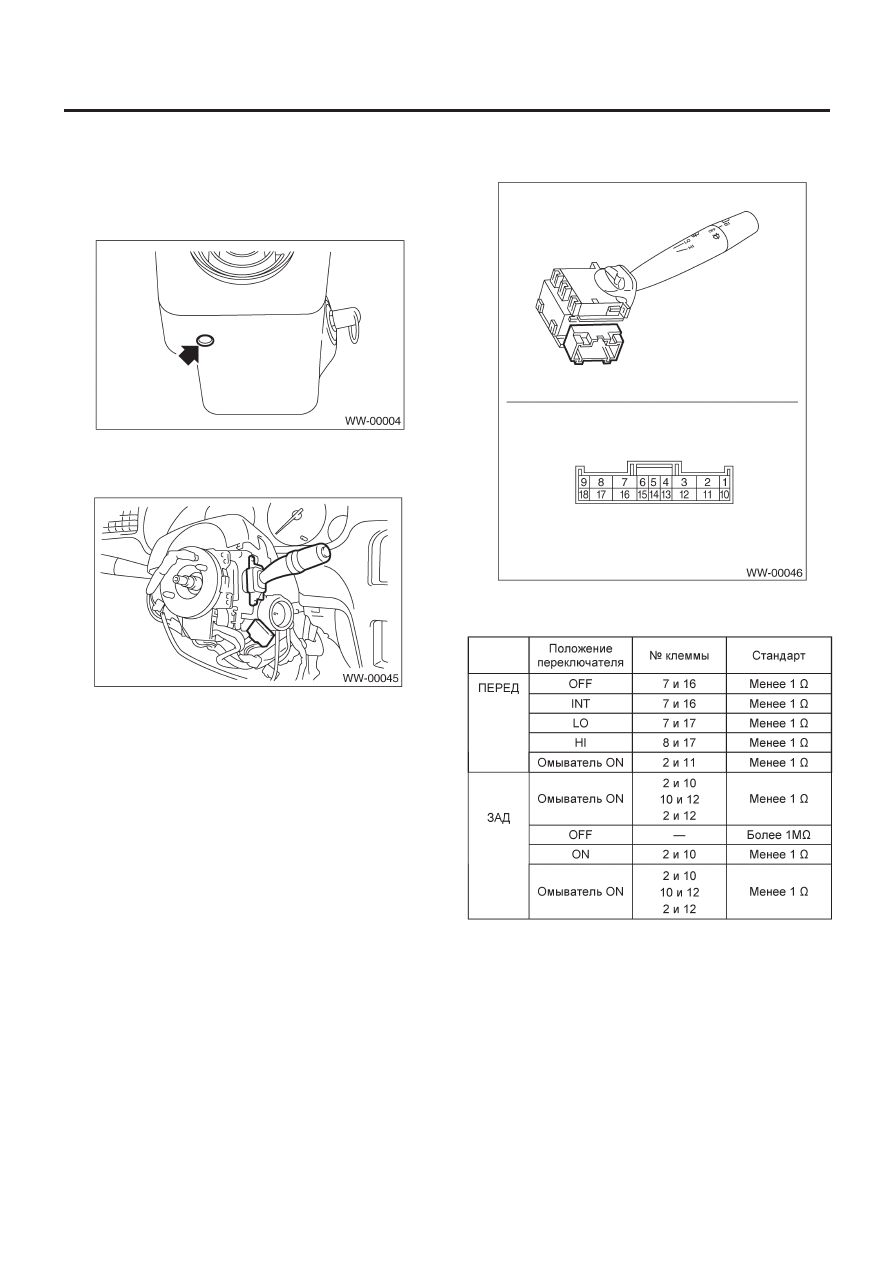

3. Комбинированный переключатель

(Стеклоочиститель)

A:  ДЕМОНТАЖ

1) Ослабьте винт и снимите крышку рулевой колонки.

2) Отсоедините коннекторы от комбинированных переключа-
телей.
3) Ослабьте винт и снимите комбинированный переключатель.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

• Проверьте проводимость между клеммами каждого коннектора.

Модель LHD и модель RHD (Модель для Европы):

Если проводимость не соответствует указанной, замените
переключатель.

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (СТЕКЛООЧИСТИТЕЛЬ)

WW-8

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

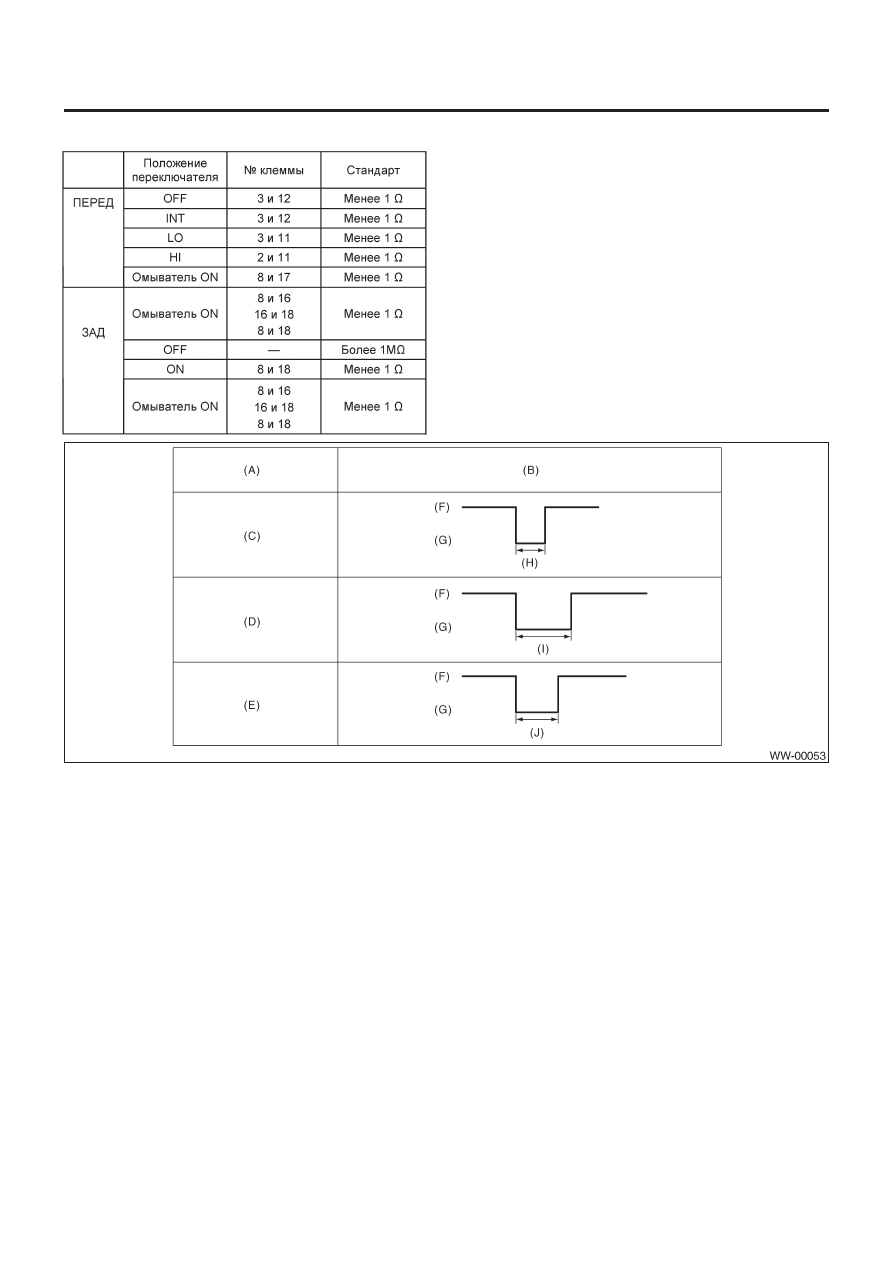

Модель RHD (Кроме Европы):

Если проводимость не соответствует указанной, замените
переключатель.
• Проверка работы прерывателя
1) Поверните переключатель очистителя в положение INT.
2) Отрегулируйте переключатель управления прерывателем
до положения MAX.
3) Подведите напряжение аккумулятора к клеммам переклю-
чателя 16 и 2.
4) Проверьте напряжение на клеммах комбинированного пе-
реключателя.

Клеммы

МОДЕЛЬ LHD и МОДЕЛЬ RHD (Европа)

No. 7 – No. 2:

МОДЕЛЬ RHD (Кроме Европы)

No. 3  –  No. 8:

(А) Положение

переключателя

(В) Напряжение
(С) МИН.
(D) МАКС.
(E) Непеременный

тип

(F) 12

В

(G) 0

В

(H)  Прибл. 2 сек

(I)

16 ± 6 сек.

(J)     3 ± 1 сек.

Если работа не соответствует указанной, замените переключатель.
