Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 63





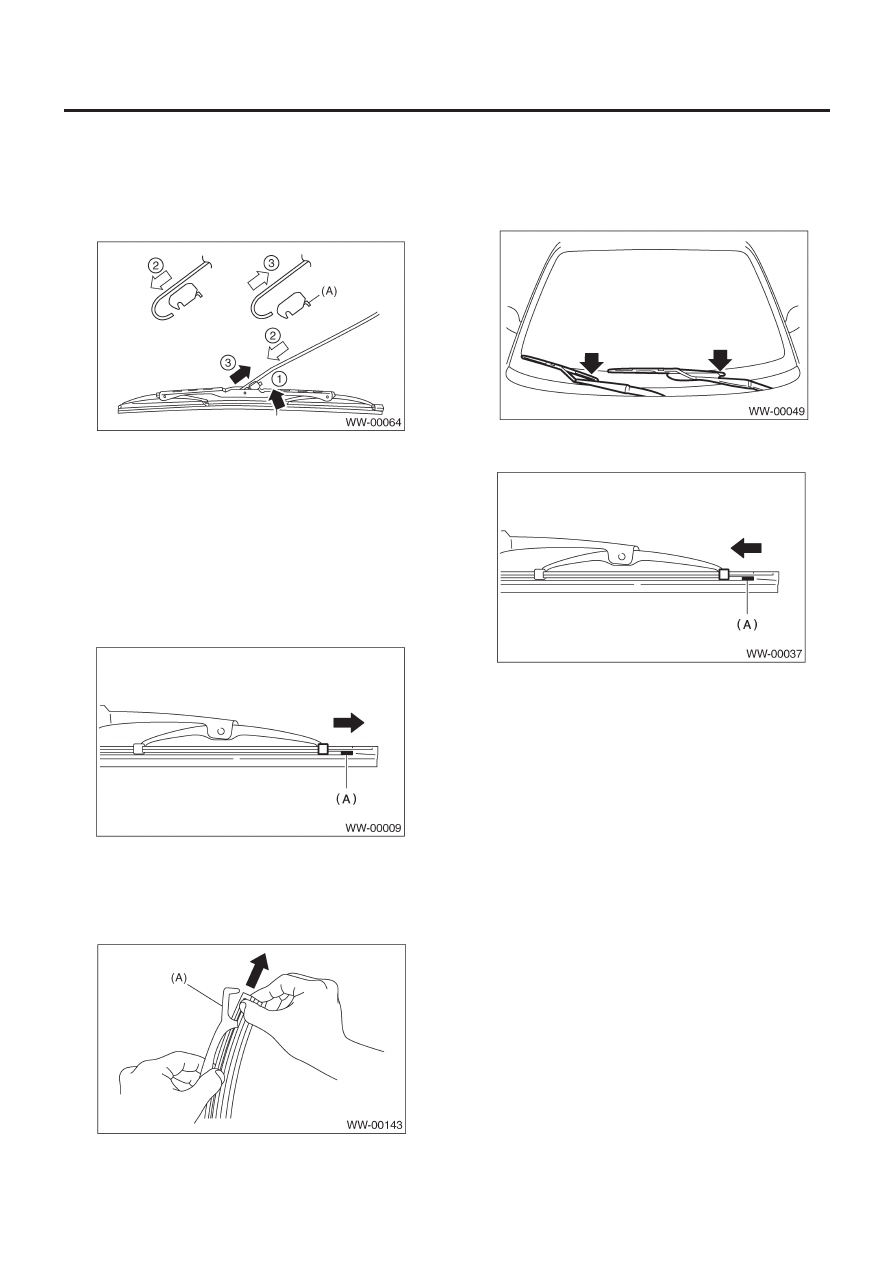

СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ

WW-9

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

4. Скребок стеклоочистителя

A:  ДЕМОНТАЖ

Отжимая запорный фиксатор (A) вверх, выньте скребок из
рычага в направлении стрелки.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Убедитесь в том, что фиксатор надежно зажат.

C:  РАЗБОРКА

1. МЕТАЛЛИЧЕСКИЙ ТИП

Потяните за сторону (A) стопора резинки очистителя и сни-
мите резинку с устройства скребка.

2.  РЕЗИНОВЫЙ ТИП

Слегка потяните за верхнюю часть резинки очистителя от
стопора (A) и полностью вытяните ее.

D: СБОРКА

1. МЕТАЛЛИЧЕСКИЙ ТИП

1) Установите резинку очистителя на скребок так, чтобы сто-
пор оказался в указанном положении.

2) Убедитесь в том, что резинка очистителя надежно закреп-
лена на вытяжном стопоре (A).

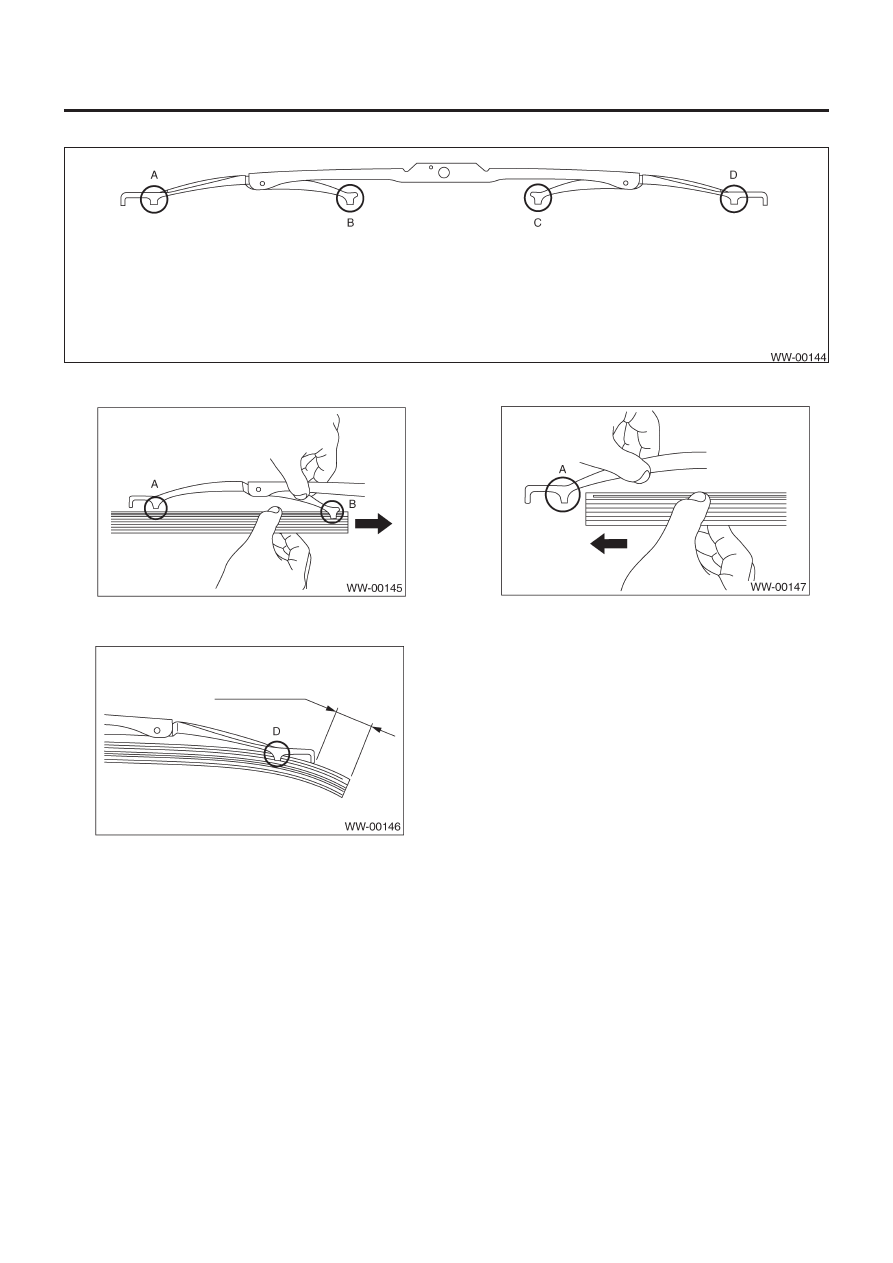

СКРЕБОК СТЕКЛООЧИСТИТЕЛЯ

WW-10

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2.  РЕЗИНОВЫЙ ТИП

1) Вставьте резинку стеклоочистителя через лапу (B).

2) Вставляйте верх резинки очистителя до тех пор, пока он не
выступит на, приблизительно, 20 мм (0.79 in) от стопора (D).

3) Вставьте резинку стеклоочистителя в лапу (A).

E:  ОСМОТР

1) Если стеклоочиститель работает плохо, проверьте сле-
дующее:
• Убедитесь в том, что подвижная часть устройства скребка
хорошо двигается.
• Убедитесь в том, что резинка стеклоочистителя не дефор-
мирована и не повреждена.
2) В случае повреждения замените детали на новые.

20 мм (0.79 in.)

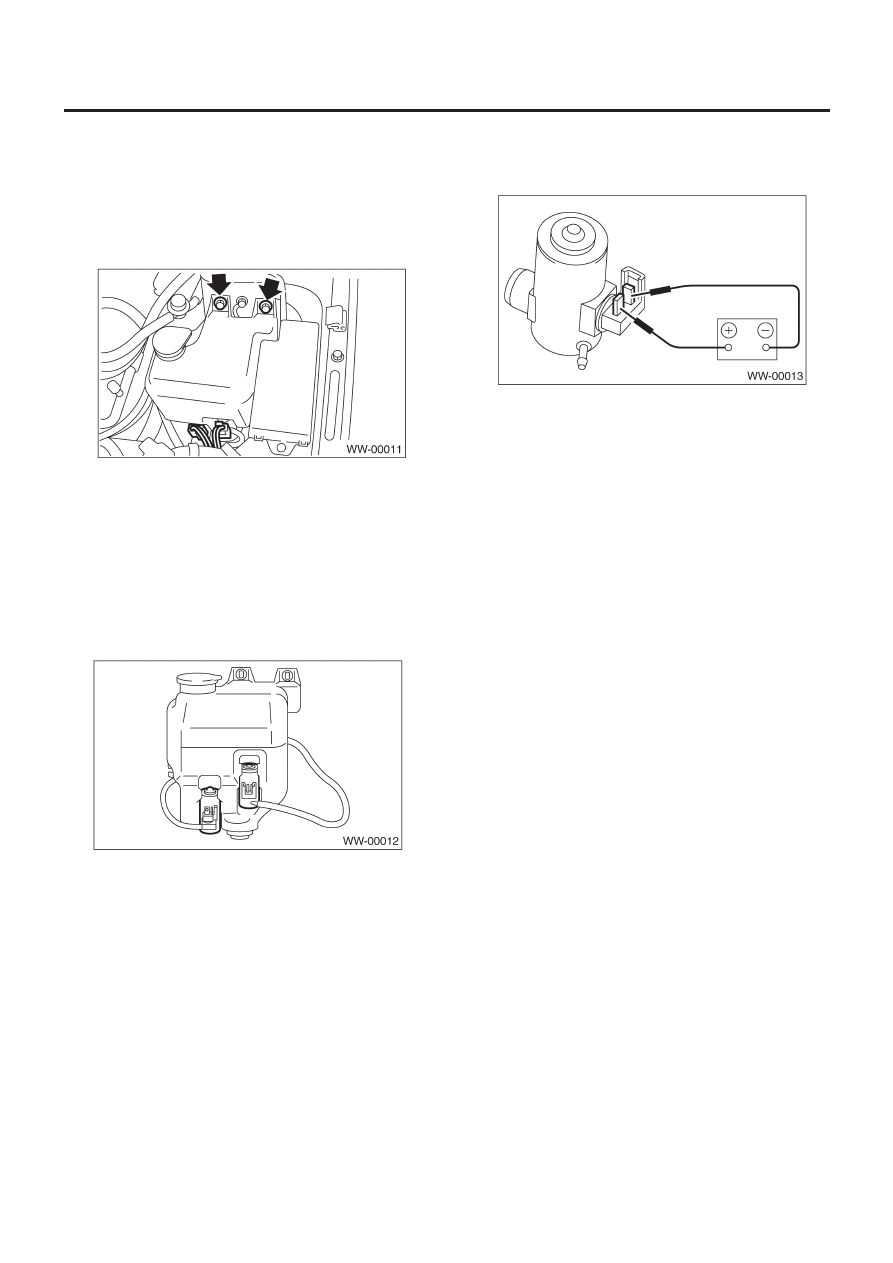

БАЧОК И МОТОР СТЕКЛООМЫВАТЕЛЯ

WW-11

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

5. Бачок и мотор стеклоомывателя

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите два болта, шланг и коннектор, а затем снимите
бачок.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.0 Н•м (0.61 кгс-м, 4.4 ft-lb)

C:  РАЗБОРКА

Выньте мотор омывателя из бачка.

D: СБОРКА

1) Соберите в обратном порядке.
2) Убедитесь в отсутствии протечки воды из района установ-
ки мотора.

E:  ОСМОТР

Подведите напряжение аккумулятора к клемме коннектора
мотора омывателя и убедитесь в том, что мотор работает.

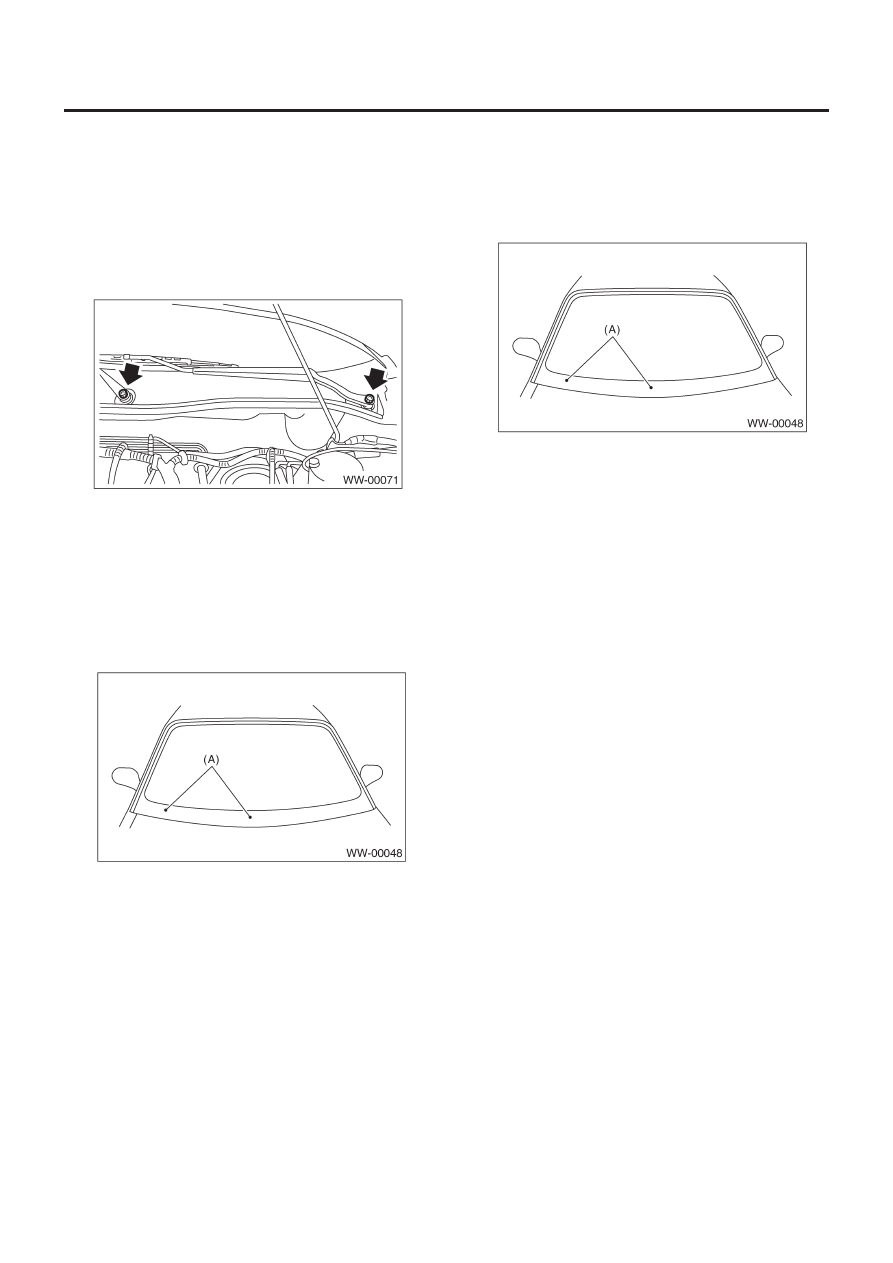

РЫЧАГ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-12

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6. Рычаг переднего стеклоочистителя

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Положения в модели RHD симметрично противоположны.

1) Откройте капот.
2) Снимите крышку.
3) Ослабьте гайку и снимите рычаг.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Положения в модели RHD симметрично противоположны.

1) Установите в обратном порядке.
2) Один раз поработайте очистителем.
3) Выровняйте скребок очистителя с отметкой (A) керамиче-
ской печатной точки на  раме ветрового стекла.

Информацию о моменте затяжки
см. в КОМПОНЕНТ в Общем Описании.

<См. WW-2, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ,
КОМПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Положения в модели RHD симметрично противоположны.
Один раз поработайте очистителем. Выровняйте скребок
очистителя с отметкой (A) керамической печатной точки на
раме ветрового стекла.
