МОТОР И ТЯГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-13

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7. Мотор и тяга переднего стеклоочистителя

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Положения в модели RHD симметрично противоположны.

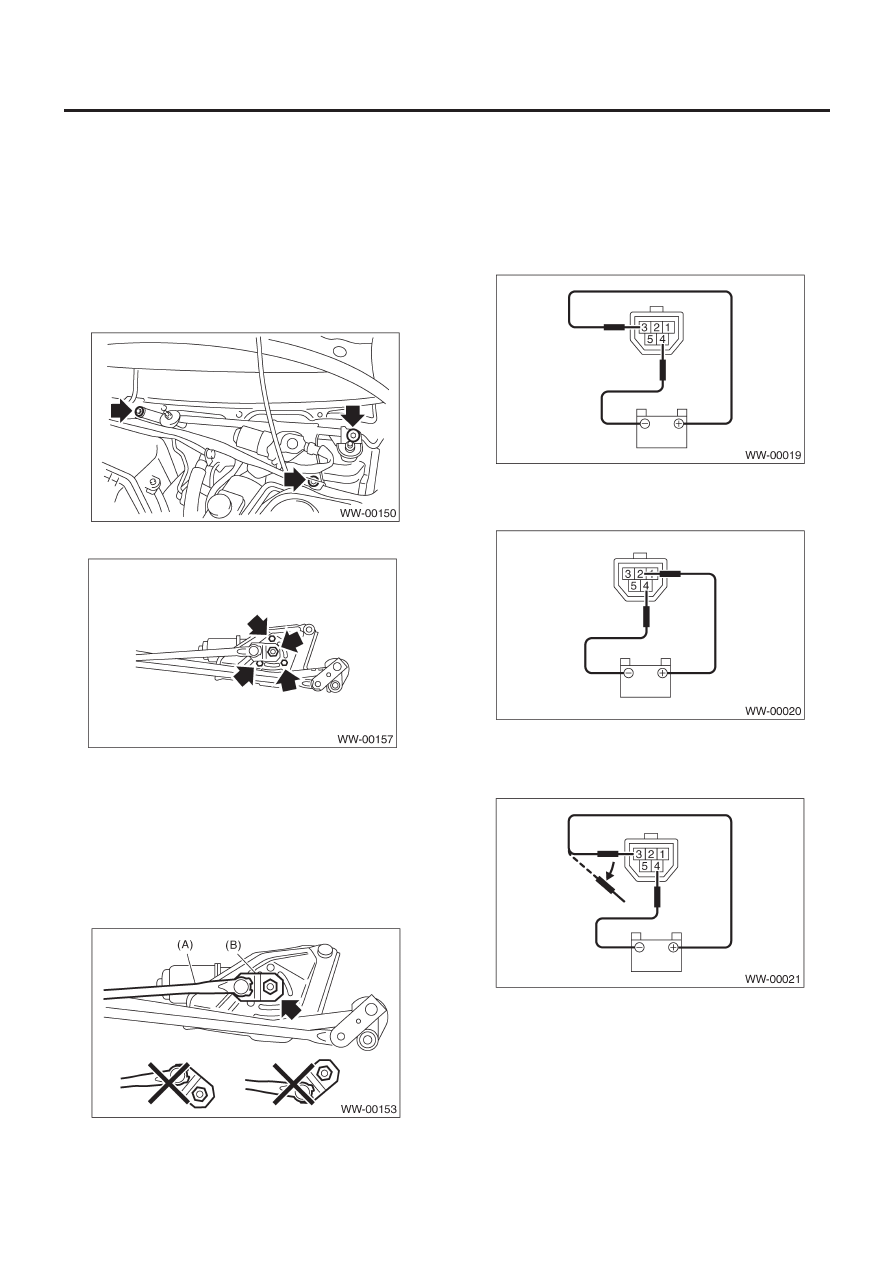

5) Открутите болты и гайки и снимите мотор.
1) Отсоедините кабель заземления от аккумулятора.
2) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
3) Отсоедините коннектор мотора.
4) Открутите болты и снимите тягу стеклоочистителя.

5) Открутите болты и гайки и снимите мотор.

B:  УСТАНОВКА

1) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.
2) Для подтверждения того, что мотор находится в положе-
нии автоматической остановки, подсоедините проводку к мо-
тору и один раз поверните переключатель стеклоочистителей
в положения ON/OFF.
3) Отсоедините кабель заземления от аккумулятора.
4) Затяните гайку в месте, где шток (A) и пластина тяги (B)
встают в прямую линию.

5) Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-2, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ,
КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Когда аккумулятор будет подсоединен к клеммам коннекто-
ров, убедитесь в том, что мотор работает на низкой скорости.

2) Когда аккумулятор будет подсоединен к клеммам коннек-
торов, убедитесь в том, что мотор работает на высокой ско-
рости.

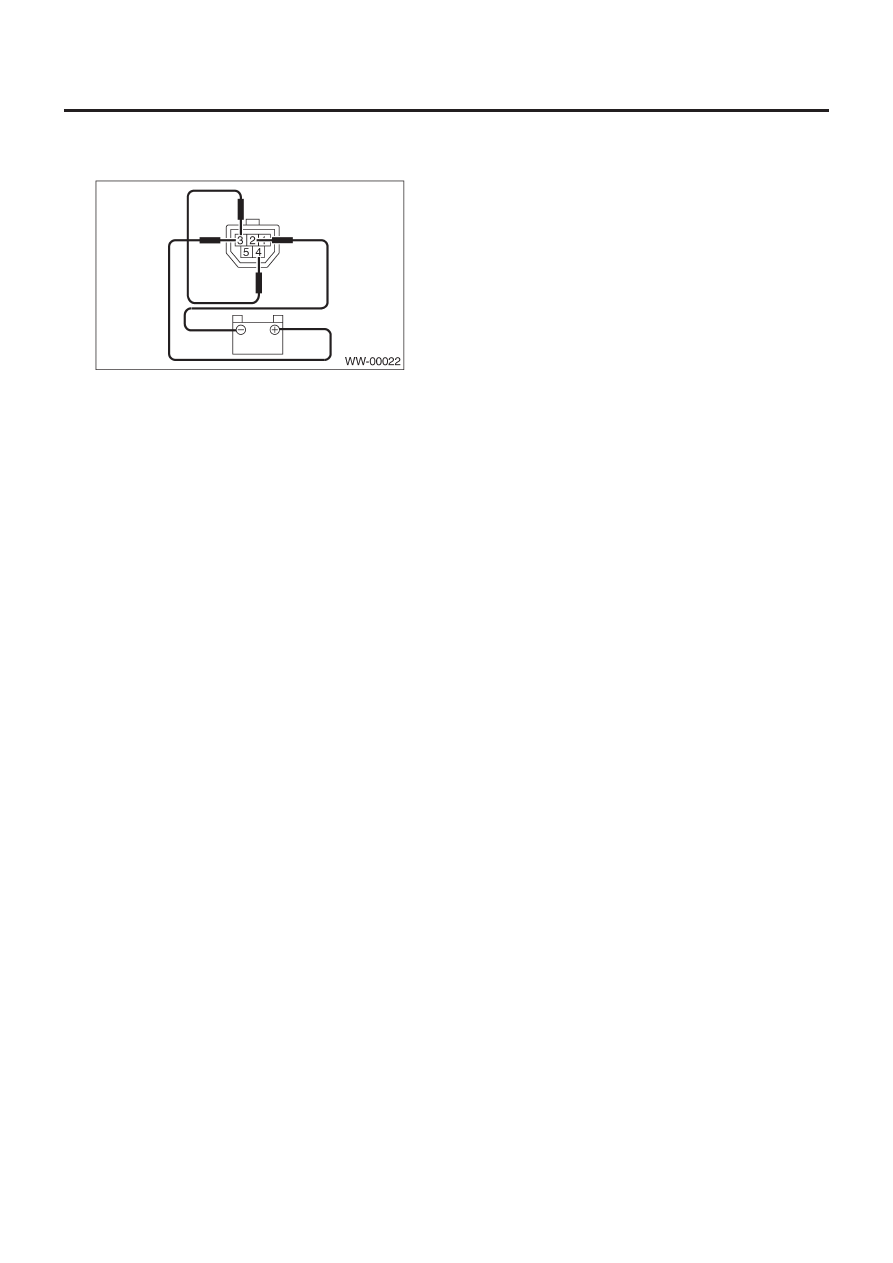

3) Подсоедините аккумулятор к клеммам коннектора и сни-
мите соединение клеммы при вращении мотора на низкой
скорости, тем самым остановив работу мотора стеклоочи-
стителей.

МОТОР И ТЯГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-14

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

4) Подсоедините аккумулятор и убедитесь в том, что мотор
останавливается в положении автоматической остановки по-
сле повторной работы мотора на низкой скорости.

ФОРСУНКА ПЕРЕДНЕГО ОМЫВАТЕЛЯ

WW-15

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

8. Форсунка переднего омывателя

A:  ДЕМОНТАЖ

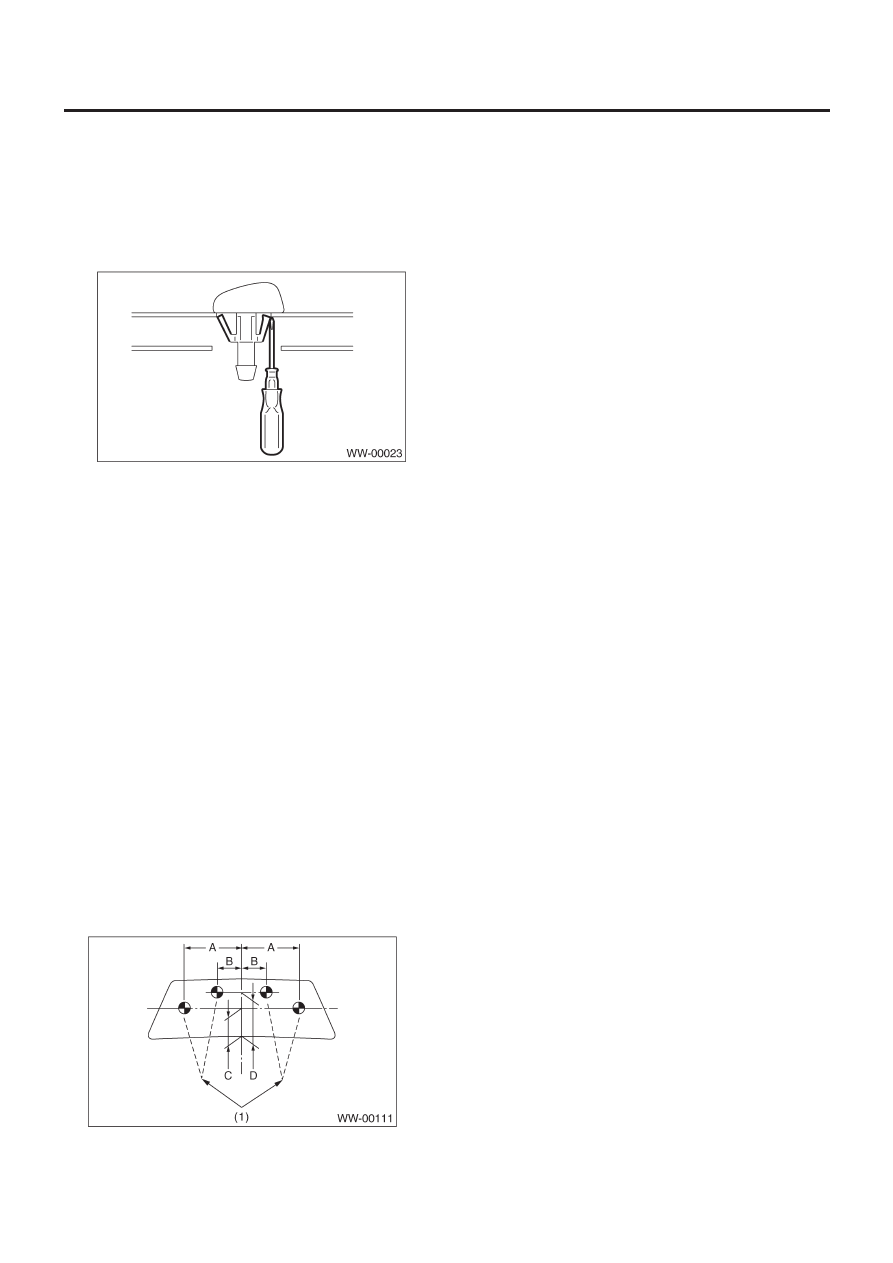

1) Снимите шланг омывателя с форсунки омывателя.
2) Разожмите фиксаторы на внутренней стороне капота с по-
мощью отвертки или другого инструмента и снимите форсун-
ку омывателя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте положение разбрызгивателя жидкости
омывателя.
<См. WW-15, РЕГУЛИРОВКА, Форсунка переднего омывателя.>

C: ОСМОТР

• Убедитесь в том, что форсунка и шланг не забиты.
• Убедитесь в том, что шланг не согнут.

D: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Данное положение регулировки предназначено для автомо-
биля с левосторонним управлением. Для проведения подоб-
ной регулировки на автомобиле с правосторонним управле-
нием,  симметрично проделайте то же самое.

1) Поверните переключатель стеклоочистителей в положе-
ние OFF.
2) Когда автомобиль остановится, отрегулируйте положение
разбрызгивателя, как показано на рисунке.

Положение разбрызгивания:

A: 350 мм (13.78 in)
B: 162 мм (6.38 in)
C: 300 мм (11.81 in)
D: 500 мм (19.69 in)

(1)

Форсунка

РЫЧАГ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-16

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Рычаг заднего стеклоочистителя

A:  ДЕМОНТАЖ

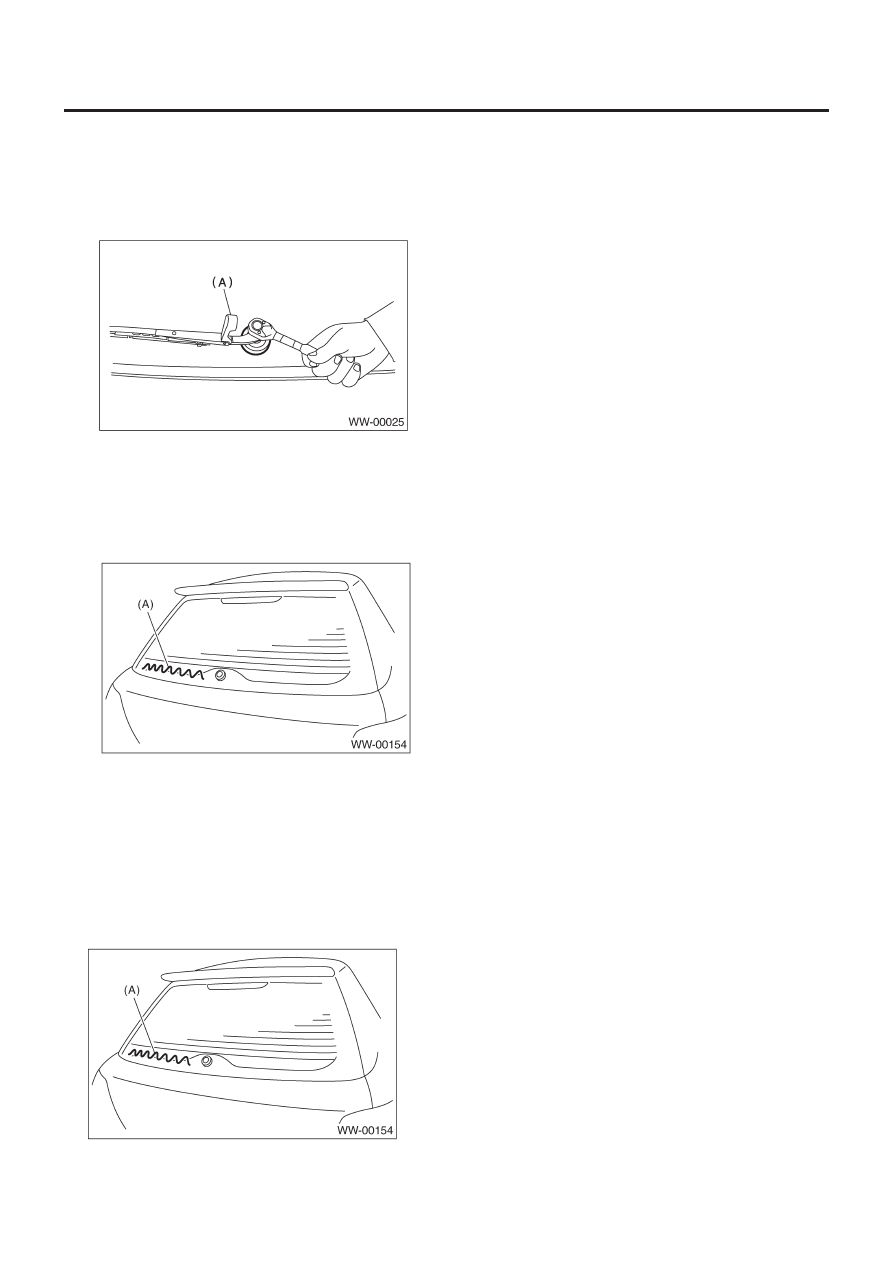

1) Поднимите крышку рычага стеклоочистителя (A).
2) Ослабьте гайку и снимите рычаг стеклоочистителя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Включите задний стеклоочиститель один раз.
3) Выровняйте скребок с проводом нагрева заднего размо-
раживателя стекла (A).

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-3, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ, КОМ-
ПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

1) Включите задний стеклоочиститель один раз.
2) Выровняйте скребок с проводом нагрева заднего размо-
раживателя стекла (A).
