МОТОР ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-17

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10. Мотор заднего стеклоочистителя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите рычаг заднего стеклоочистителя.

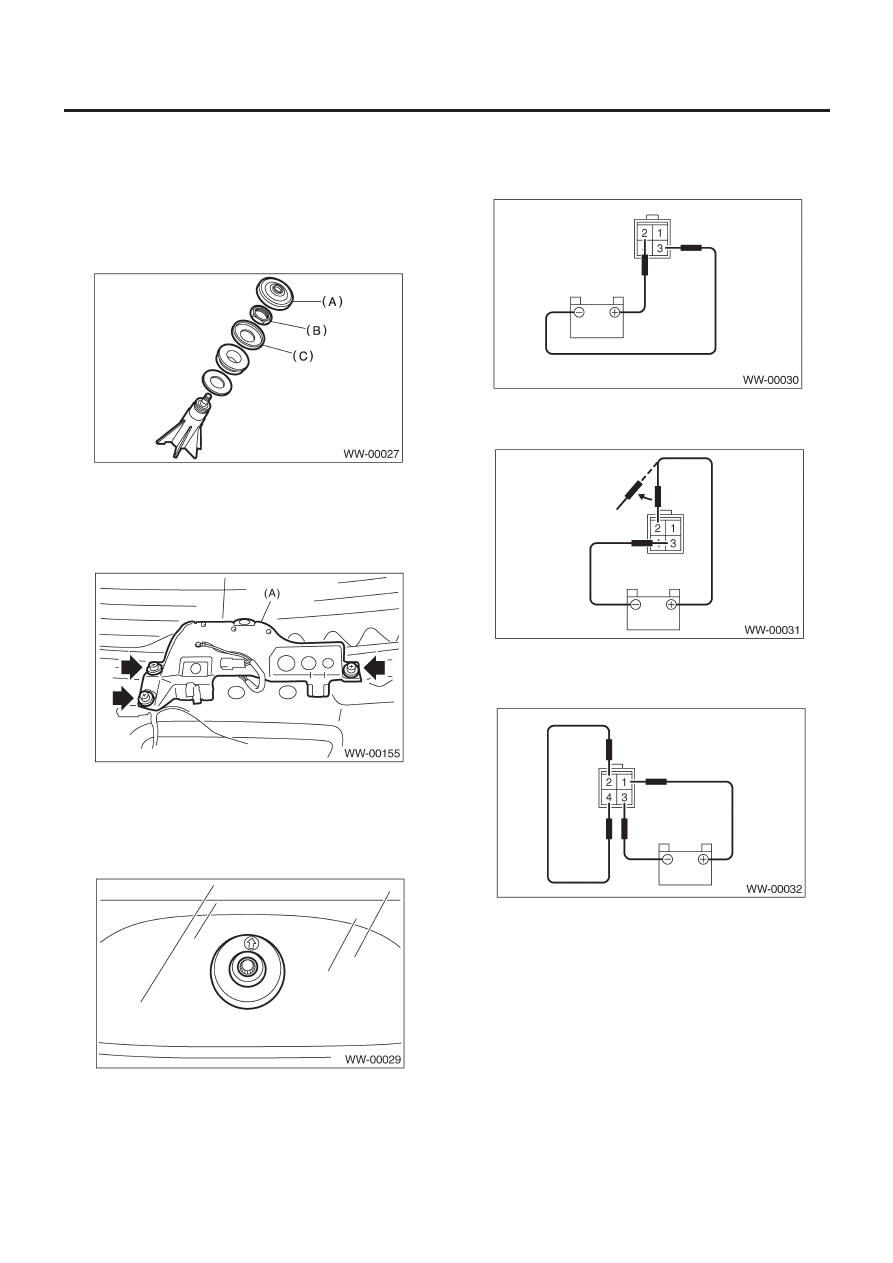

3) Снимите крышку (A), гайку (B) и расширитель (C) с вала
заднего стеклоочистителя.

4) Снимите нижнюю отделку задней двери. <См. EI-52, ДЕ-
МОНТАЖ, Отделка задней двери.>
5) Раскройте фиксатор проводки и отсоедините коннектор
мотора стеклоочистителя.
6) Ослабьте болты и снимите устройство мотора стеклоочи-
стителя (A).

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Установите подушку заднего стеклоочистителя стрелкой
вверх, как показано на рисунке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-3, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ, КОМ-
ПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Подсоедините аккумулятор к коннектору мотора стекло-
очистителя и убедитесь в том, что мотор работает.

2) Подсоедините аккумулятор к клемме коннектора, а затем
снимите соединение с клеммы при вращающемся моторе,
тем самым остановив мотор.

3) Подсоедините аккумулятор и убедитесь в том, что мотор
останавливается в положении автоматической остановки по-
сле еще одного запуска мотора на низкой скорости.

ЗАДНИЙ СТЕКЛООМЫВАТЕЛЬ

WW-18

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11. Задний стеклоомыватель

A:  ДЕМОНТАЖ

1) Снимите верхний стоп-сигнал. <См. Ll-27, ДЕМОНТАЖ,
Верхний стоп-сигнал.>
2) Снимите шланг омывателя с форсунки омывателя.

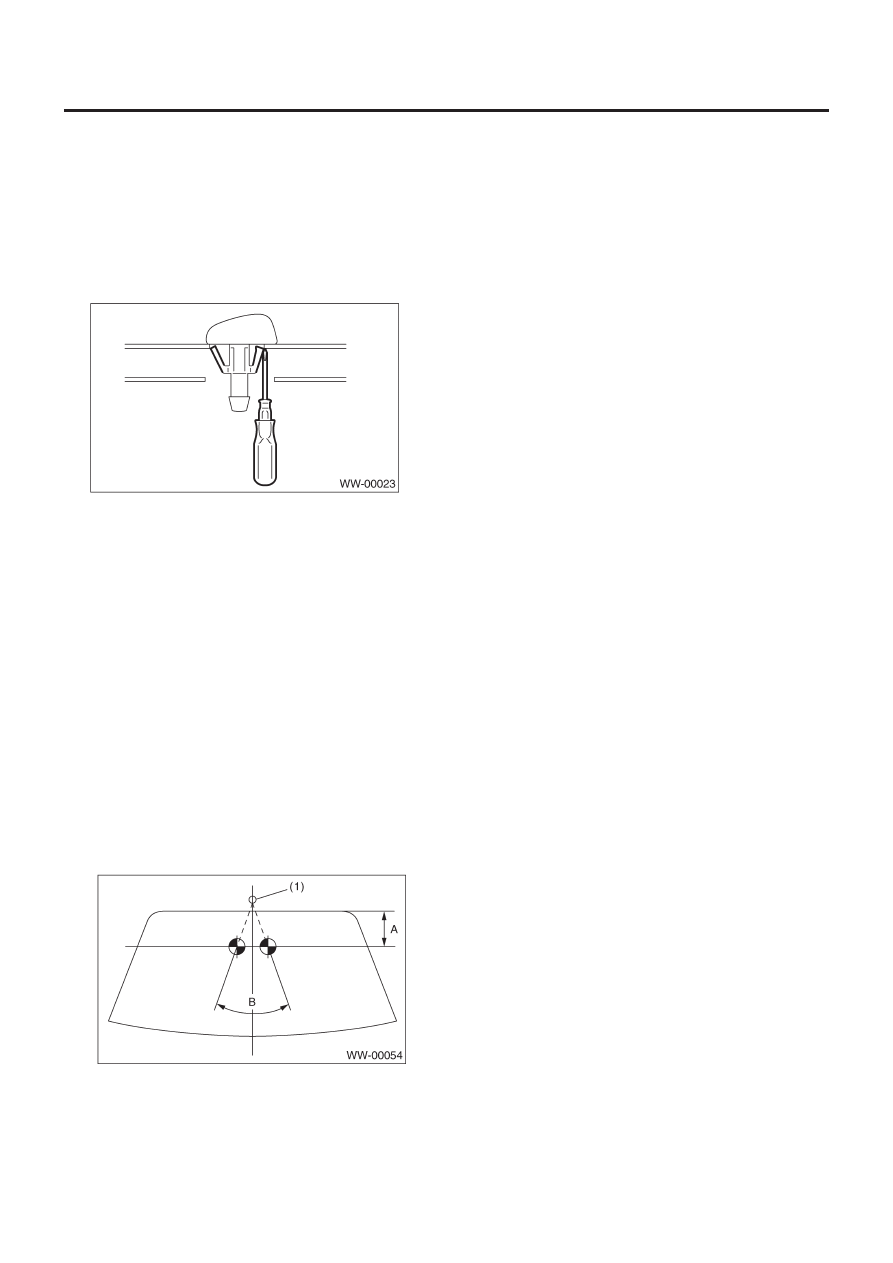

3) Раскройте фиксаторы на нижней стороне капота с помо-
щью отвертки или другого инструмента, а затем снимите
форсунку омывателя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте положение разбрызгивателя жидкости
омывателя.
<См. WW-18, РЕГУЛИРОВКА, Задний стеклоомыватель.>

C: ОСМОТР

• Убедитесь в том, что форсунка и шланг не забиты.
• Убедитесь в том, что шланг не согнут.

D: РЕГУЛИРОВКА

1) Поверните переключатель стеклоочистителей в положе-
ние OFF.
2) Когда автомобиль остановится, отрегулируйте положение
разбрызгивания омывателя, как показано на рисунке.

Положение разбрызгивания:

A: 39 мм (1.54 in)
B: 72°

(1)    Форсунка

РЕЛЕ УПРАВЛЕНИЯ СТЕКЛООЧИСТИТЕЛЯМИ (МОДЕЛЬ WAGON)

WW-19

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

12. Реле управления стеклоочистителями

(Модель Wagon)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю отделку правой четверти. <См. El-48, ДЕ-
МОНТАЖ, Отделка задней четверти.>
3) Ослабьте гайку и снимите узел управления.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

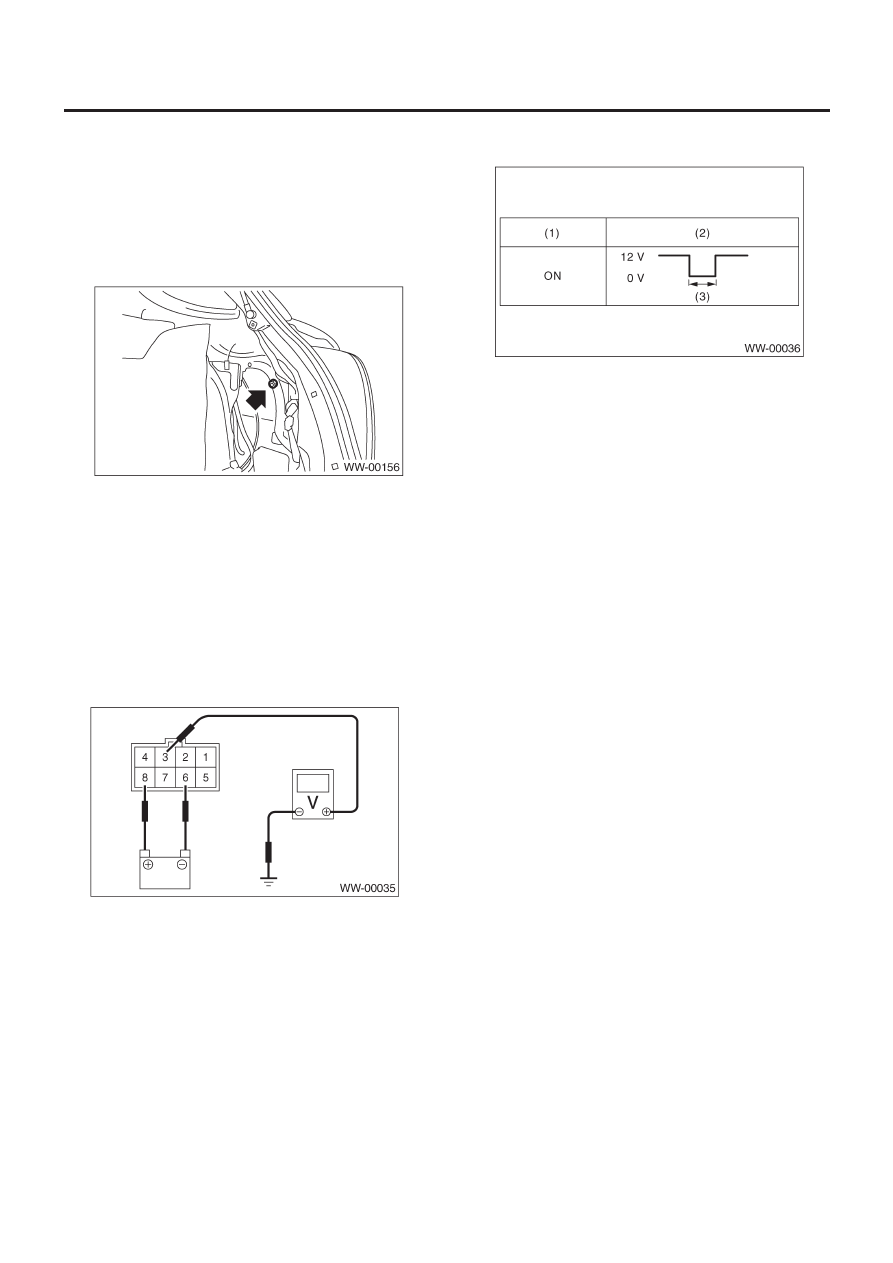

1) Отсоедините коннектор от реле управления стеклоочисти-
телями.
2) Подсоедините плюсовой провод (+) от аккумулятора к
клемме 8, а минусовой (-) провод – к клемме 6.
Подсоедините плюсовой провод (+) вольтметра к клемме 3, а
минусовой (-) провод – к заземлению.

3) Измерьте напряжение при работающем реле стеклоочи-
стителей.

(1) Положение

переключателя

(2) Напряжение
(3)  9 ± 2 сек.

Если работа не соответствует указанной, замените переклю-
чатель.
