БЛОК УПРАВЛЕНИЯ

AC-31

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

11. Блок управления

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите центральную консольную панель.

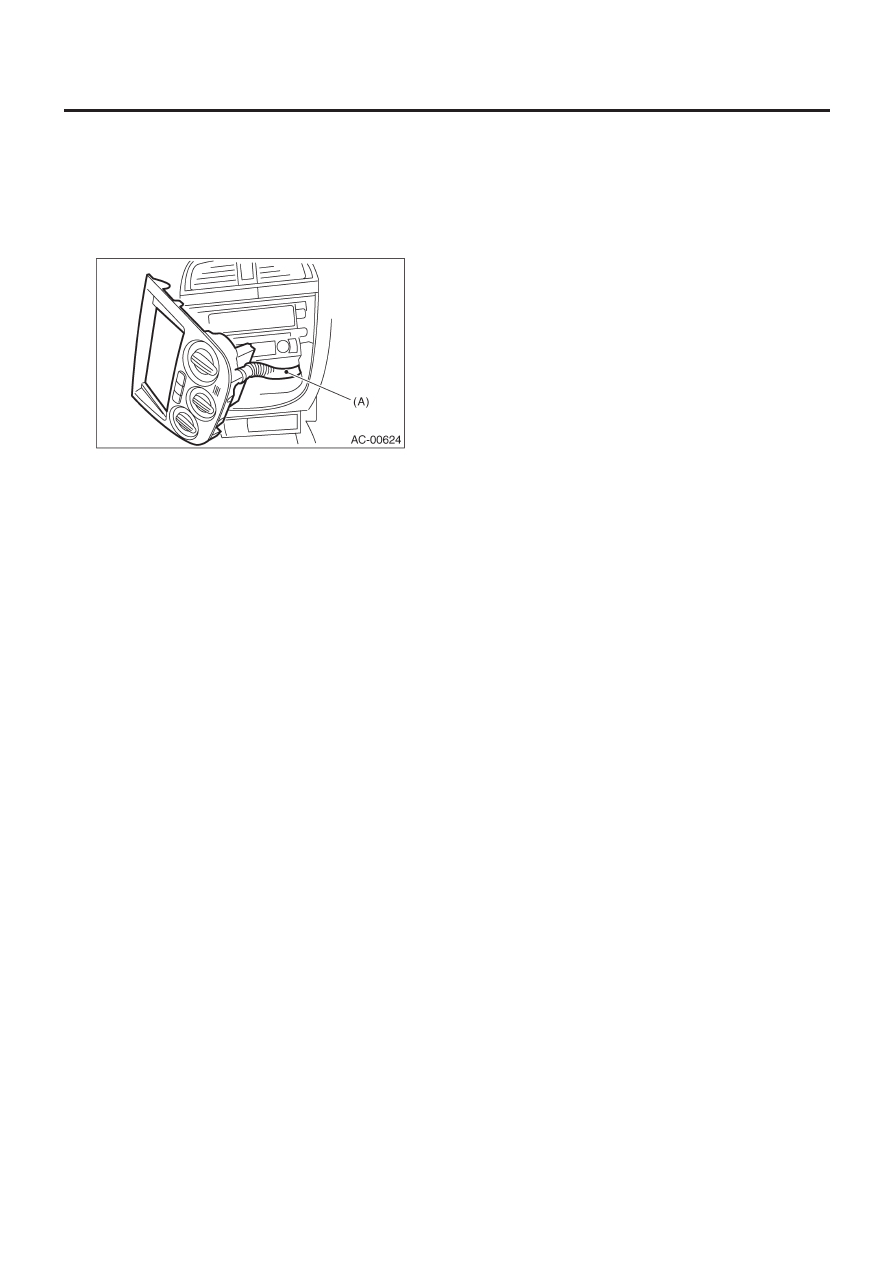

3) Отсоедините коннектор и шланг аспиратора (A).

B:  УСТАНОВКА

Установите в обратном порядке.

КОМПРЕССОР

AC-32

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

12. Компрессор

A:  ОСМОТР

1. ЗАЗОР МАГНИТНОЙ МУФТЫ

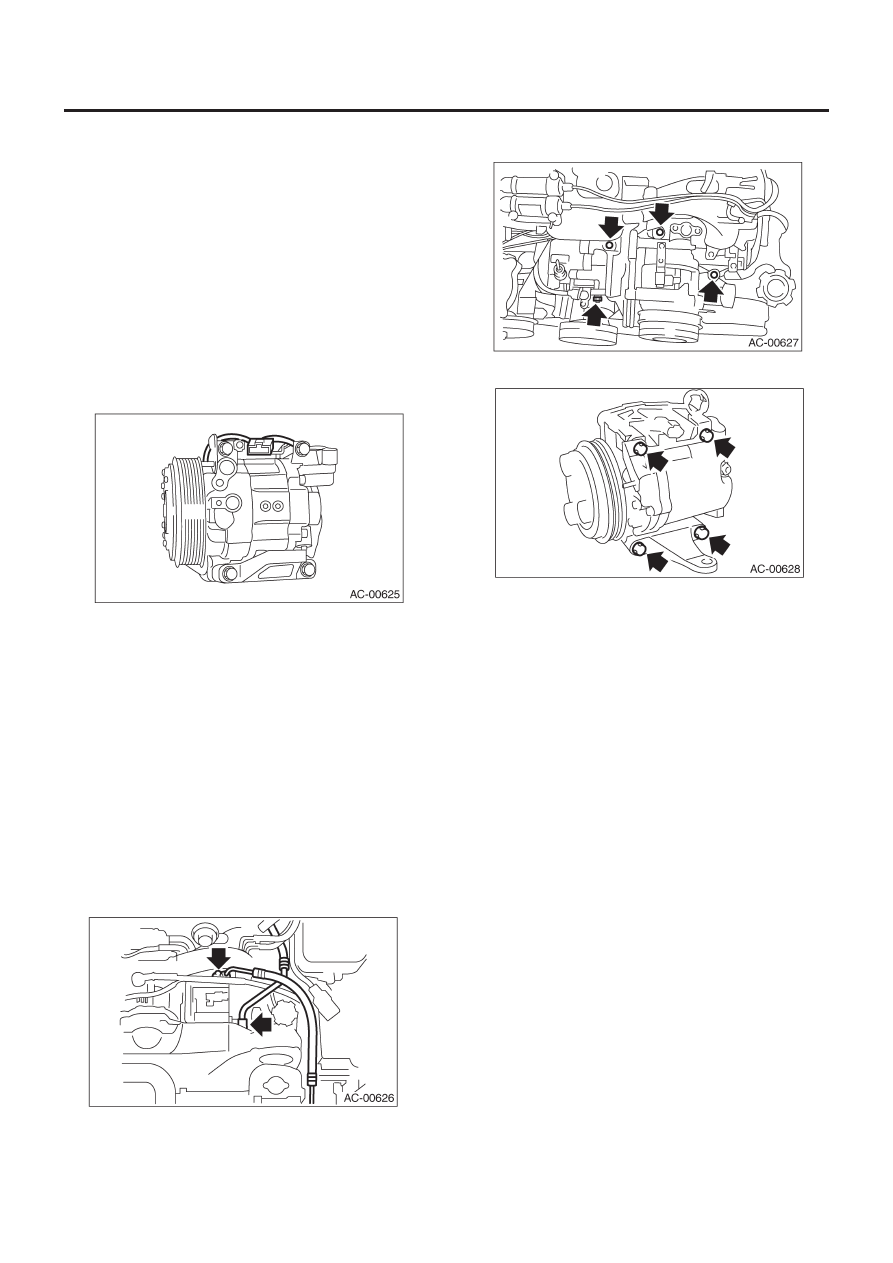

Проверьте зазор магнитной муфты по всей окружности вок-
руг ведущего диска и шкива.

Стандарт:

0.45 ± 0.15 мм (0.0177 ± 0.0059 in)

2. РАБОТА МАГНИТНОЙ МУФТЫ

1) Отсоедините коннектор компрессора.
2) Подсоедините плюсовую клемму аккумулятора (+) к клем-
ме коннектора компрессора.

3) Убедитесь, что магнитная муфта входит в зацепление. Ес-
ли не входит, замените компрессор.

B:  ДЕМОНТАЖ

1) Выполните операция возврата компрессорного масла.
<См. AC-26, ОПЕРАЦИЯ, КОмпрессорное масло.>
2) Установите включатель кондиционера в положение ВЫКЛ и
остановите двигатель.
3) С помощью системы восстановления хладагента слейте
хладагент. <См. AC-21, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
4) Отсоедините кабель заземления от аккумулятора.
5) Снимите клиновидный ремень. <См. ME(H4SO)-43 ДЕ-
МОНТАЖ, Клиновидный ремень.> или <См. ME(H4DOTC)-54,
ДЕМОНТАЖ, Клиновидный ремень.>
6) Снимите генератор. <Ref. to SC(H4SO)-13, ДЕМОНТАЖ, Ге-
нератор.>
7) Снимите шланг низкого даления и шланг высокого давления.

8) Отсоедините проводку компрессора от проводки корпуса.
9) Ослабьте болты и снимите коронштейн компрессора.

10) Снимите болты, затем отделите компрессор от кронштейна.

C:  УСТАНОВКА

1) Установите в обратном порядке.
2) Замените кольцевые уплотнители на шлангах высокого и
низкого давления на новые, затем нанесите компрессорное
масло.
3) При замене компрессора проверьте правильность уровня
компрессорного масла. <См. AC-26,  ОПЕРАЦИЯ, Компрес-
сорное масло.>
4) Залейте хладагент. <См. AC-22, ОПЕРАЦИЯ, Процедура за-
правки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См.AC-11,
УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА,
Общее описание  и <См. AC-13, КОМПРЕССОР,
КОМПОНЕНТ, Общее описание.>

КОНДЕНСАТОР

AC-33

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

13. Конденсатор

A:  ДЕМОНТАЖ

1) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-21, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
2) Отсоедините кабель заземления от аккумулятора.

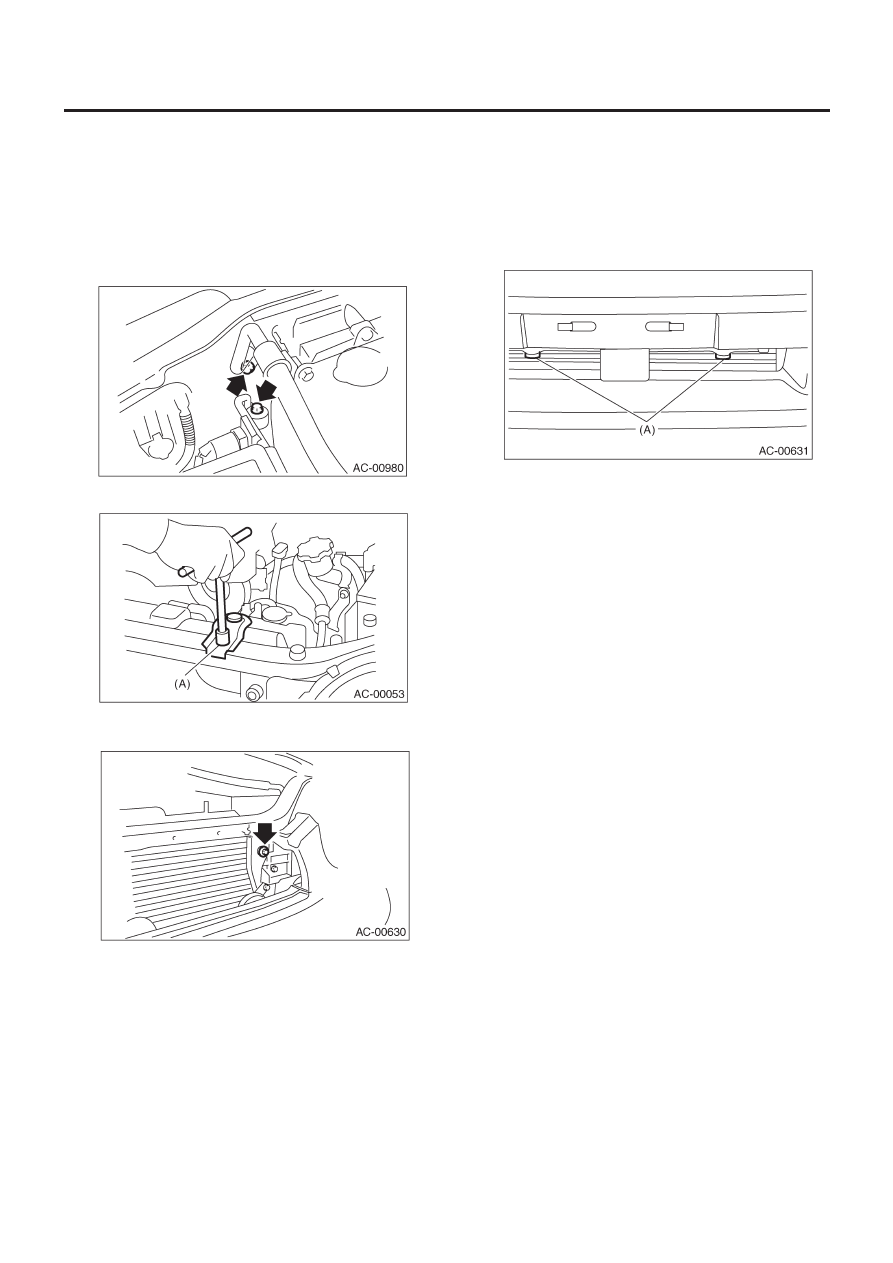

3) Отсоедините шланг давления и трубку от конденсатора.

4) Снимите кронштейн радиатора (A).

5) Снимите два болта. Приподнимая конденсатор, выньте его
через пространство между радиатором и панелью радиатора.

ОСТОРОЖНО:
• Работайте осторожно, чтобы не повредить ребра кон-
денсатора. При обнаружении поврежденного ребра от-
ремонтируйте его при помощи тонкой отвертки.
• При замене конденсатора добавьте соответствующее
количество компрессорного масла в компрессор.
<См. AC-26, ЗАМЕНА, Компрессорное масло.>

B:  УСТАНОВКА

1) Установите  в обратном порядке.

ОСТОРОЖНО:
Замените кольцевые уплотнители на шлангах и трубках
на новые, затем нанесите на них компрессорное масло.
Убедитесь, что нижняя направляющая конденсатора (А)
вошла в отверстия на радиаторной панели.

2) Заправьте хладагент. <См. AC-22, ОПЕРАЦИЯ, Процедура
заправки хладагента

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См.AC-11,
УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА,
Общее описание  и <См. CO(H4SO)-4, РАДИАТОР И
ВЕНТИЛЯТОР РАДИАТОРА, КОМПОНЕНТ, Общее
описание.>

C: ОСМОТР

1) Убедитесь, что на ребрах конденсатора нет пыли или насе-
комых. При необходимости продуйте ребра воздухом или
промойте водой.
2) Убедитесь в отсутствии течи масла из конденсатора. При
обнаружении неисправности замените конденсатор на новый.

БЛОК ОБОГРЕВАТЕЛЯ И ОХЛАДИТЕЛЯ

AC-34

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

14. Блок обогревателя и охладителя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-21, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
3) Слейте LLC из радиатора.

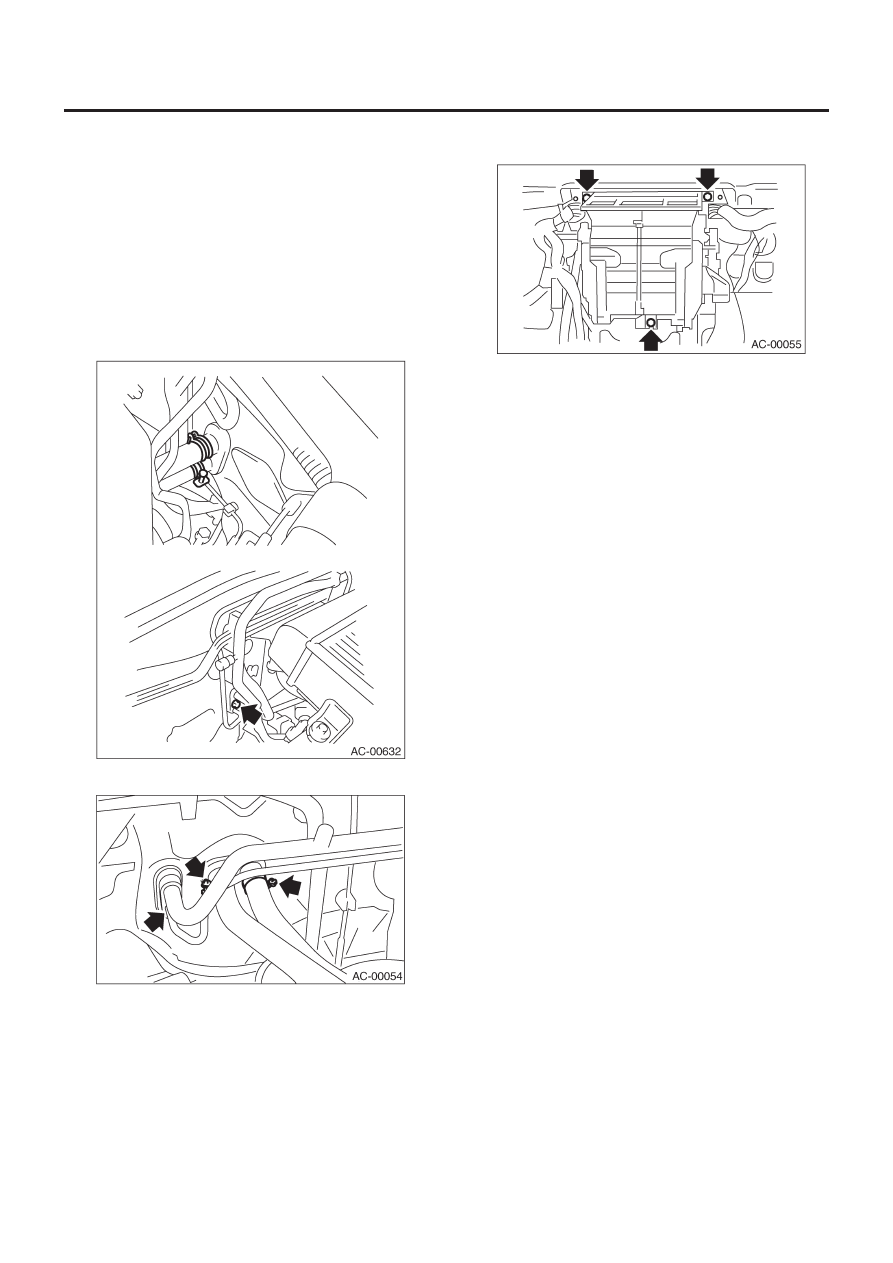

4) Снимите болт, держащий расширительный клапан и трубу
в отсеке двигателя. Ослабьте хомуты шлангов обогревателя в
отсеке двигателя и снимите шланги.

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

5) Снимите панель инструментов. <См. EI-43, ДЕМОНТАЖ,
Устройство панели инструментов.>
6) Снимите поддерживающую балку.
7) Снимите устройство мотора воздуходувки. <См.AC-27, ДЕ-
МОНТАЖ, Блок мотора воздуходувки.>
8) Отсоедините коннекторы сервомотора.

9) Ослабьте болт и гайки и снимите блок обогревателя и охла-
дителя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Заправьте хладагент. <См. AC-22, ОПЕРАЦИЯ, Процедура
заправки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. AC-5,
БЛОК ОБОГРЕВАТЕЛЯ И ОХЛАДИТЕЛЯ, КОМПО-
НЕНТ, Общее описание.>
