ОБЩЕЕ ОПИСАНИЕ

AC-11

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

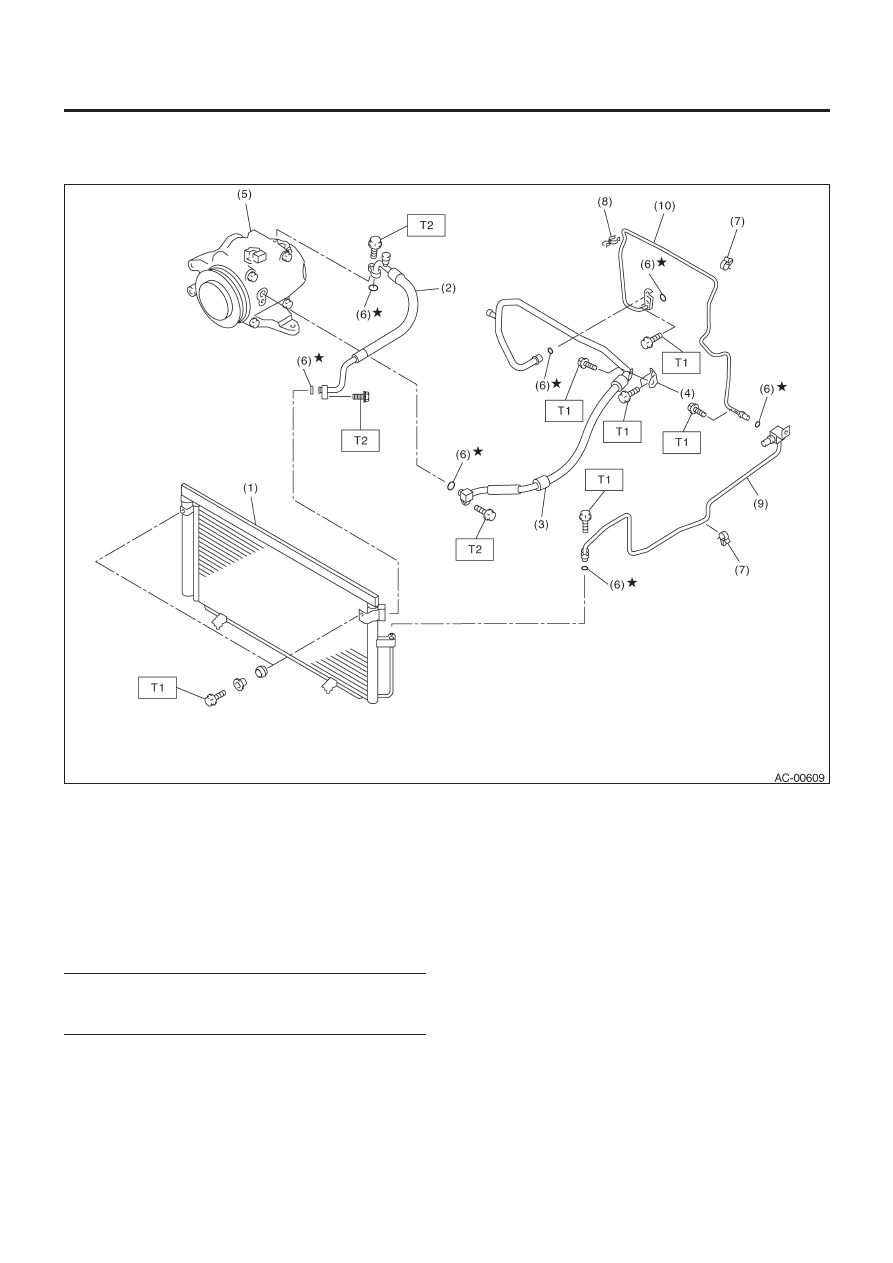

4. УСТРОЙСТВО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

• МОДЕЛЬ LHD

(1) Конденсатор
(2)  Шланг (высокого давления)
(3)  Шланг (низкого давления)
(4) Кронштейн
(5) Компрессор
(6) Кольцевой

уплотнитель

(7) Зажим

A

(8) Зажим

B

(9)  Трубка (к конденсатору)
(10)  Трубка (к испарителю)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   7.4 (0.75,5.4)
T2:    15 (1.5, 10.8)

ОБЩЕЕ ОПИСАНИЕ

AC-12

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

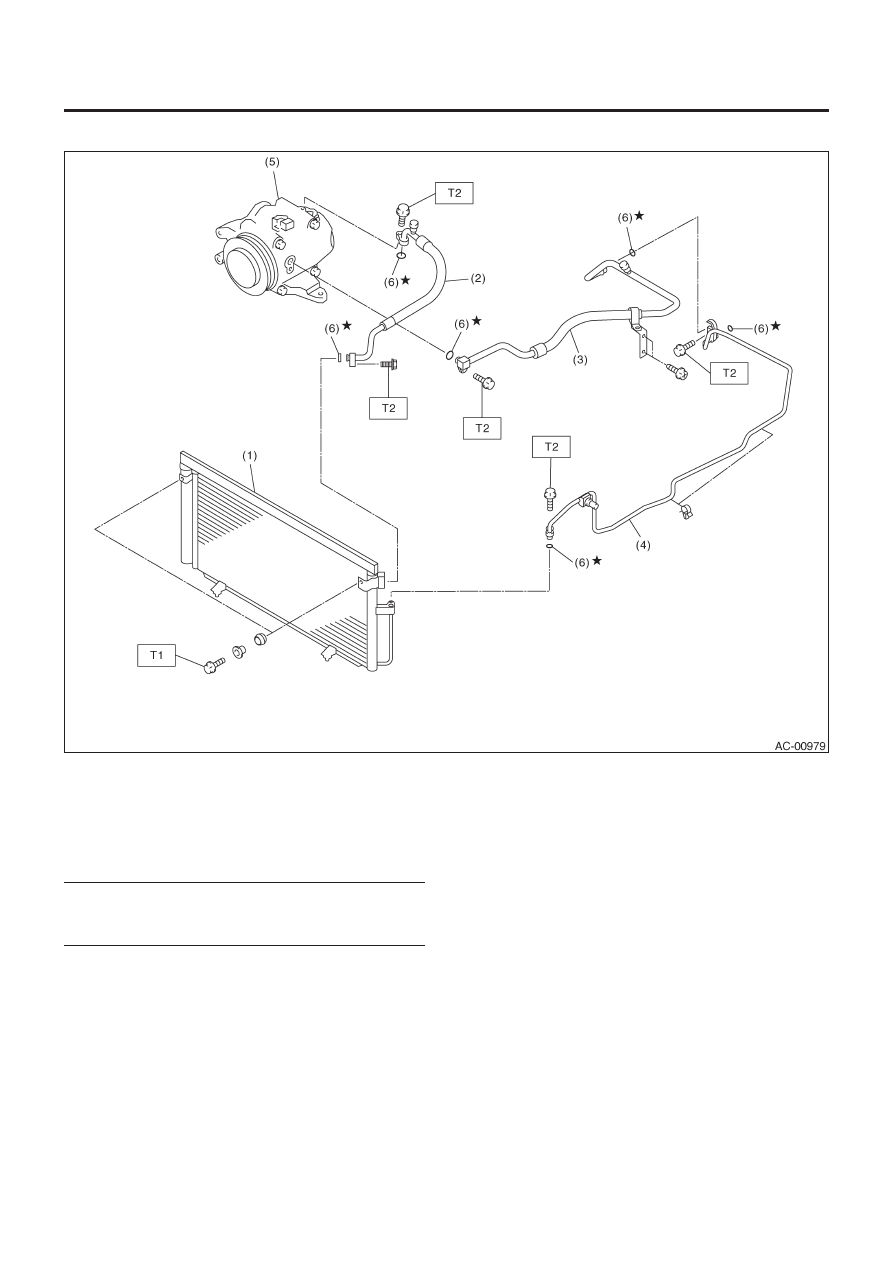

• МОДЕЛЬ RHD

(1) Конденсатор
(2)  Шланг (высокого давления)
(3)  Шланг (низкого давления)
(4) Трубка
(5) Компрессор
(6) Кольцевой

уплотнитель

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.4 (0.75,5.4)

T2:

15 (1.5,10.8)

ОБЩЕЕ ОПИСАНИЕ

AC-13

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

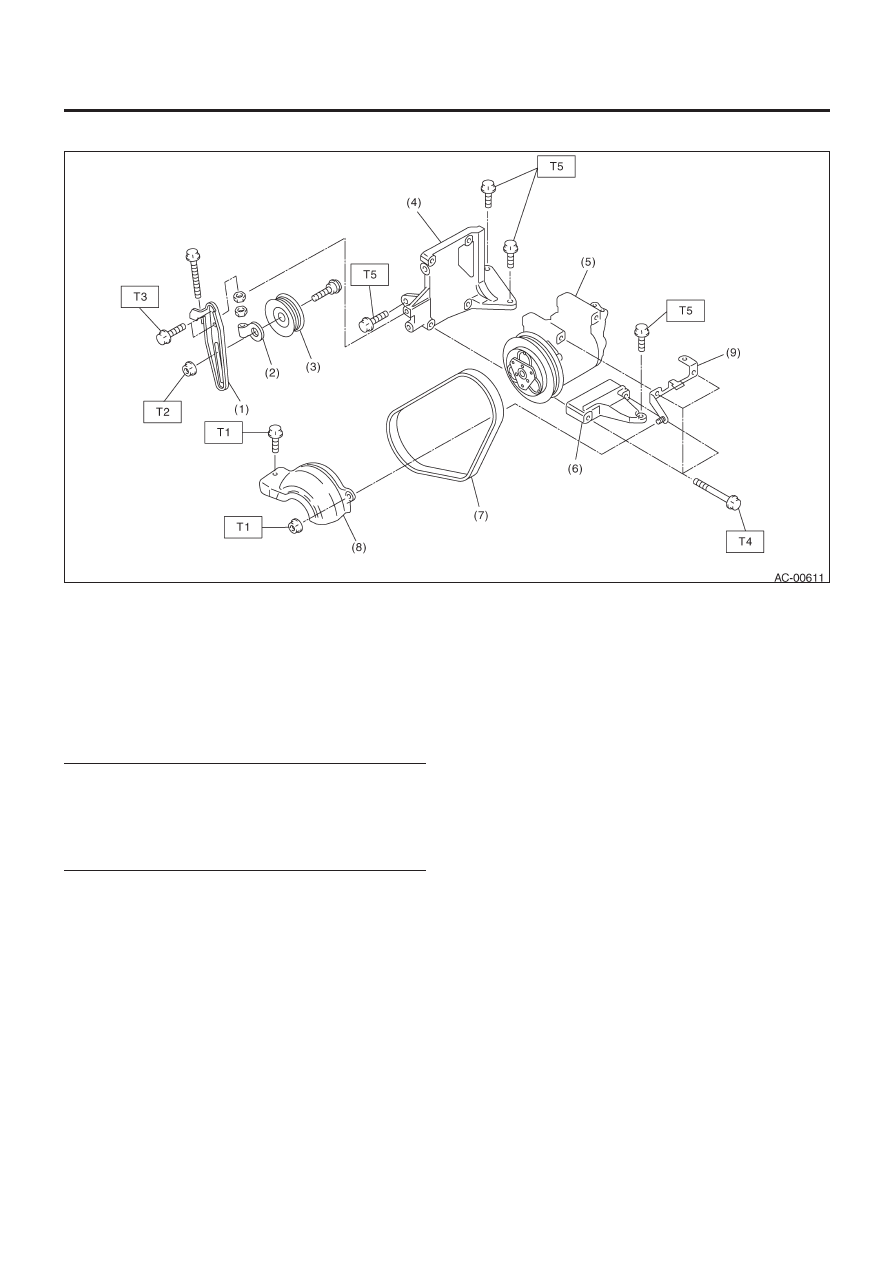

5. КОМПРЕССОР

(1)  Кронштейн натяжного ролика
(2)  Регулятор натяжного ролика
(3) Натяжной

ролик

(4)  Верхний кронштейн компрессора
(5) Компрессор
(6) Нижний

кронштейн

компрессора

(7) Клиновидный

ремень

(8)  Крышка ремня компрессора
(9)  Кронштейн крышки ремня компрессора

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.4 (0.75,5.4)

T2:

22.6 (2.3, 16.6)

T3:

23.0 (2.35, 17.0)

T4:

28.9 (2.95,21.3)

T5:

35 (3.6,26)

ОБЩЕЕ ОПИСАНИЕ

AC-14

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

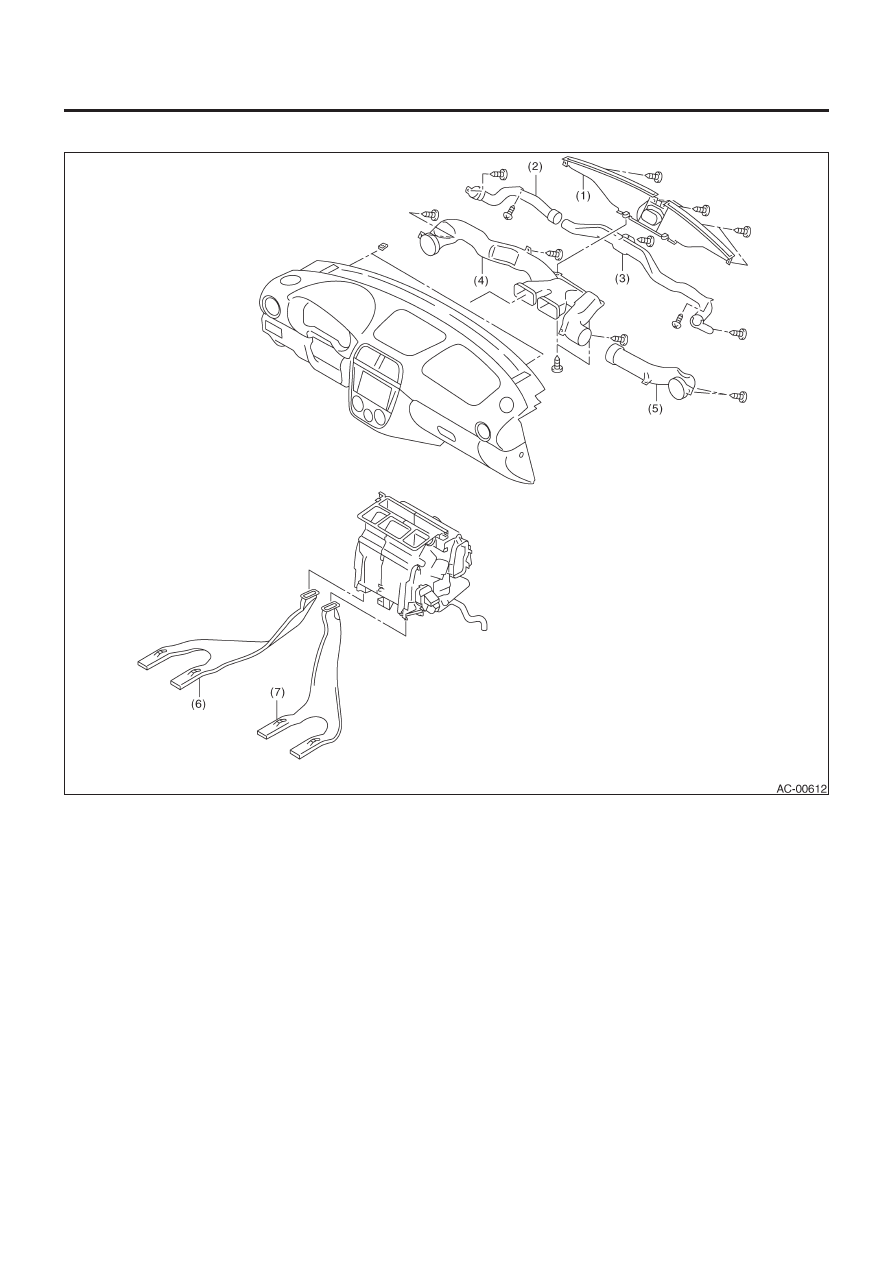

6. ТРУБА ОБОГРЕВАТЕЛЯ

(1)  Переднее сопло дефростера
(2)  Боковая труба дефростера (LH)
(3)  Боковая труба дефростера (RH)
(4)  Боковая вентиляционная труба (LH)
(5)  Боковая вентиляционная труба (RH)
(6)  Задняя труба обогревателя (LH)
(7)  Задняя труба обогревателя (RH)
