Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 3





ОБЩЕЕ ОПИСАНИЕ

AC-7

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

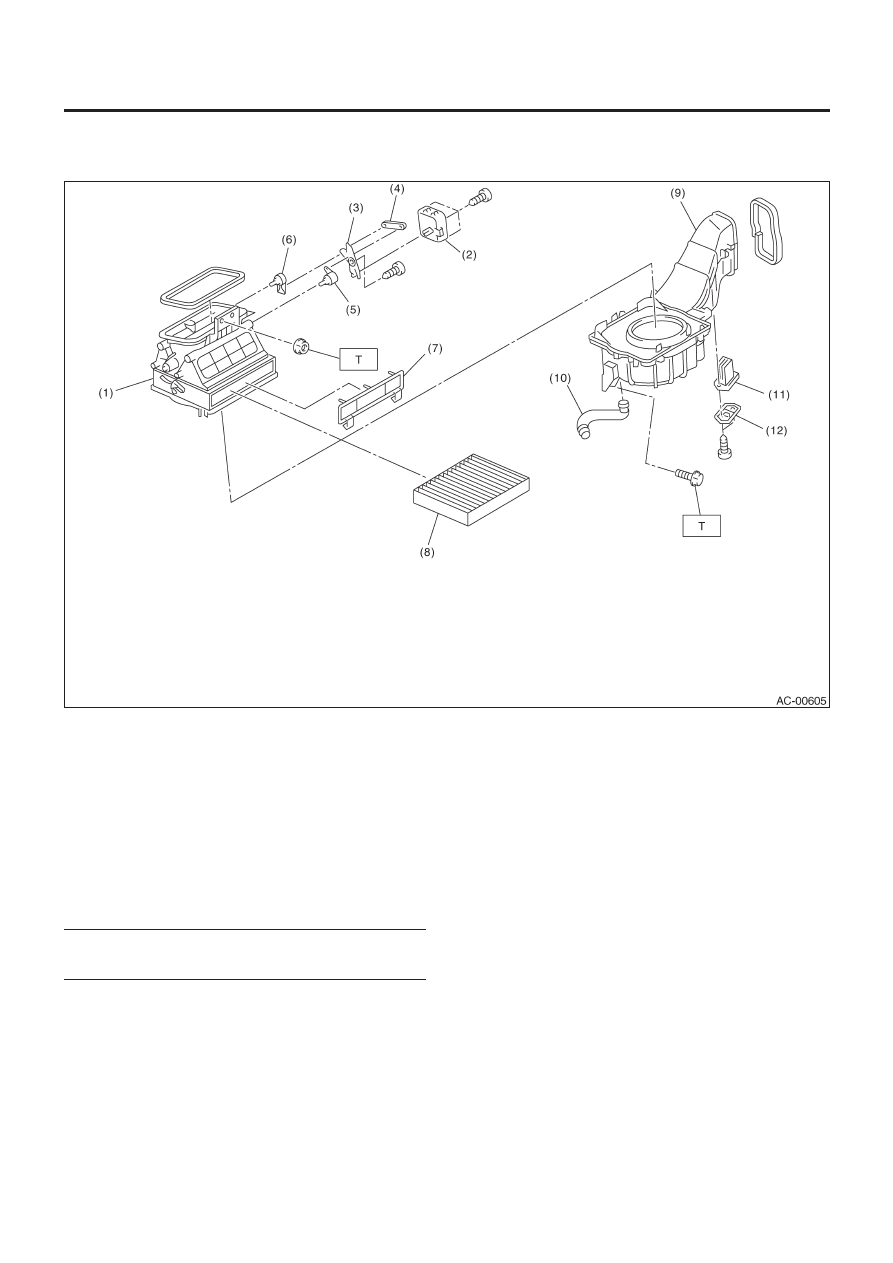

2.  БЛОК МОТОРА ВОЗДУХОДУВКИ

• МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Верхний

корпус

(2) Сервомотор
(3) Кулиса

воздуходувки

(4)  Рычаг А кулисы воздуходувки
(5)  Рычаг В кулисы воздуходувки
(6)  Рычаг С кулисы воздуходувки
(7) Крышка

фильтра

(8) Фильтр
(9)

Мотор воздуходувки в сборе

(10) Шланг
(11) Силовой транзистор
(12)  Крышка силового транзистора

Момент затяжки: Н•м (кгс-м, ft-lb)

T:    7.4 (0.75,5.4)

ОБЩЕЕ ОПИСАНИЕ

AC-8

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

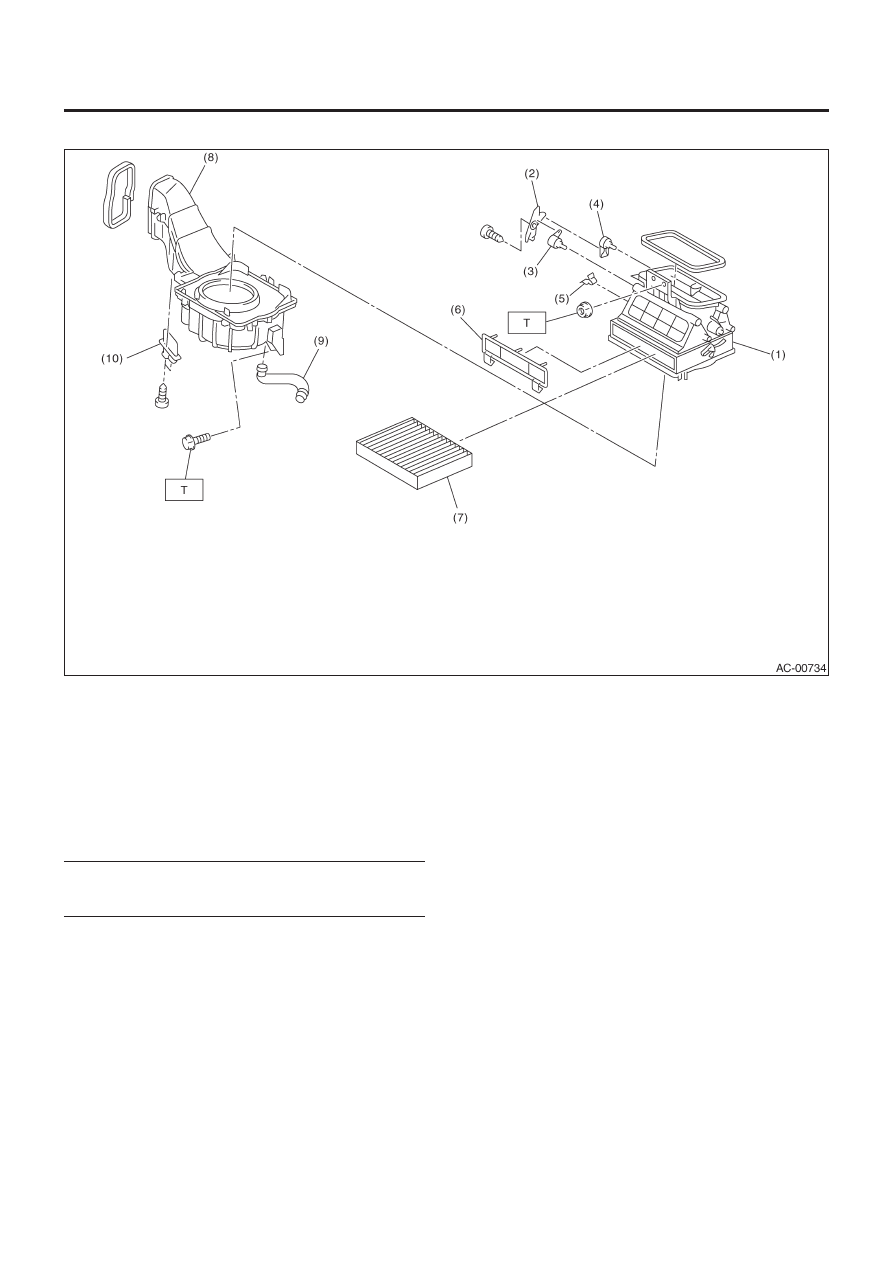

• МОДЕЛЬ БЕЗ КОНДИЦИОНЕРА И МОДЕЛЬ С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Верхний

корпус

(2) Кулиса

воздуходувки

(3)  Рычаг А кулисы воздуходувки
(4)  Рычаг В кулисы воздуходувки
(5) Зажим
(6) Крышка

фильтра

(7) Фильтр
(8)  Мотор воздуходувки в сборе
(9) Шланг
(10) Резистор воздуходувки

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75,5.4)

ОБЩЕЕ ОПИСАНИЕ

AC-9

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

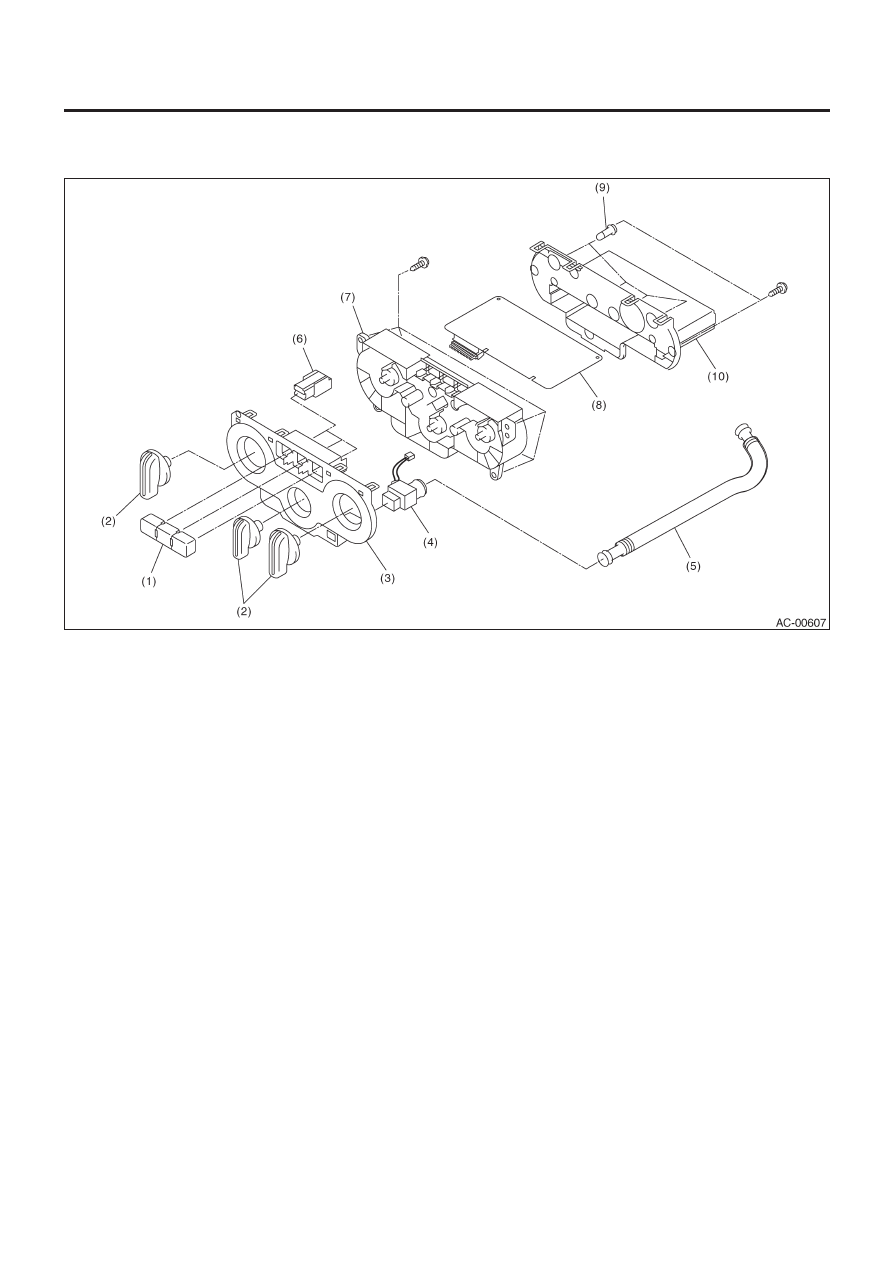

3. УСТРОЙСТВО УПРАВЛЕНИЯ

• МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Переключатель
(2) Рычаг

управления

(3) Панель

управления

(4) Встроенный

датчик

(5) Шланг

аспиратора

(6) Устройство

переключателя

(7)  Основание устройства управления
(8)  Электронный блок управления
(9) Лампочка
(10)  Корпус блока управления

ОБЩЕЕ ОПИСАНИЕ

AC-10

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

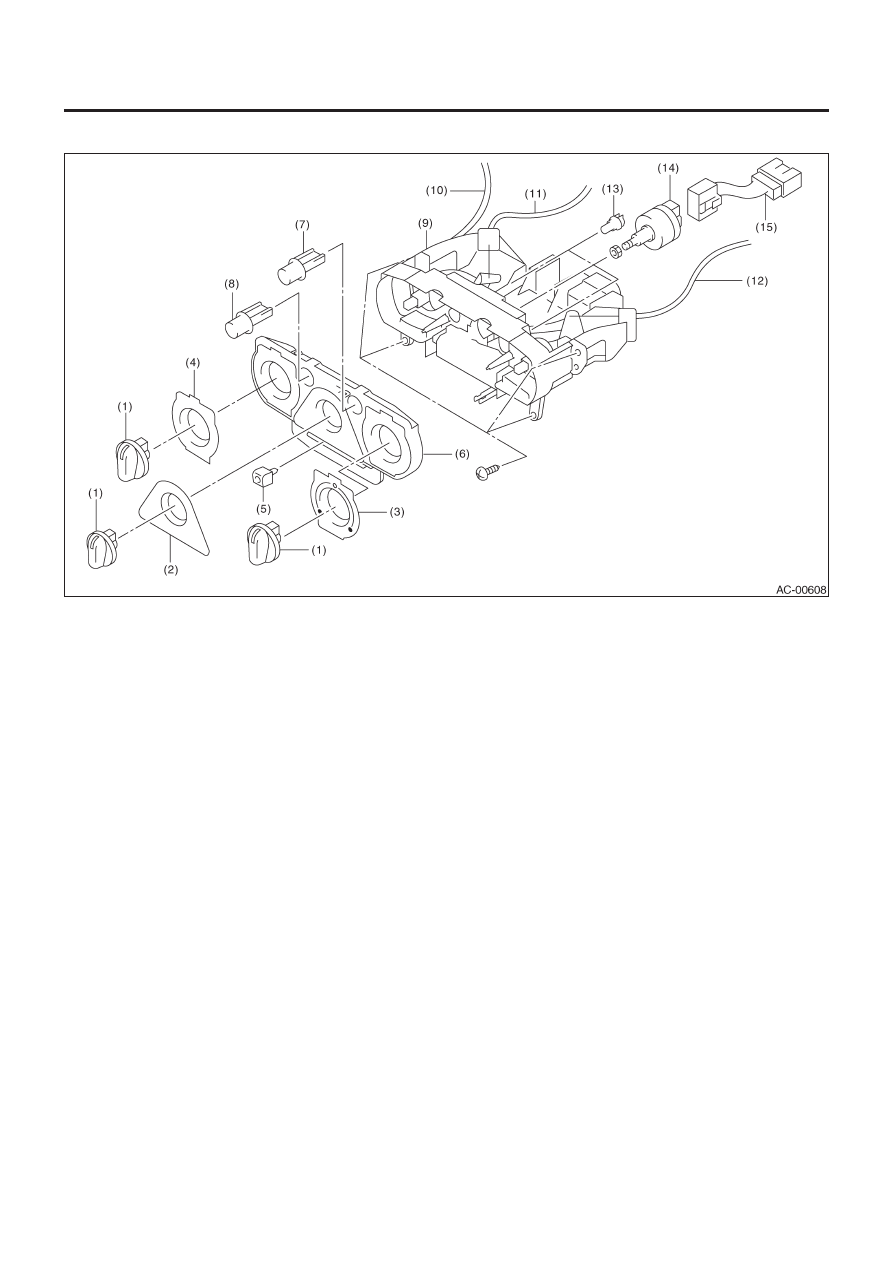

• МОДЕЛЬ БЕЗ КОНДИЦИОНЕРА И МОДЕЛЬ С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Градуированный

диск

(2)  Пластина управления вентилятора
(3)  Пластина контроля температуры
(4)  Пластина контроля режима
(5)  Кнопочный переключатель ПРОХЛАДА/РЕЦИРКУЛЯЦИЯ
(6)  Панель управления обогревателя
(7)  Переключатель кондиционера (модель с кондиционером)
(8)  Переключатель противотуманного устройства заднего стекла
(9)  Основание блока управления
(10) Впускной трос
(11) Трос режима
(12) Трос температуры
(13) Лампочка
(14)  Устройство переключателя вентилятора
(15) Проводка
