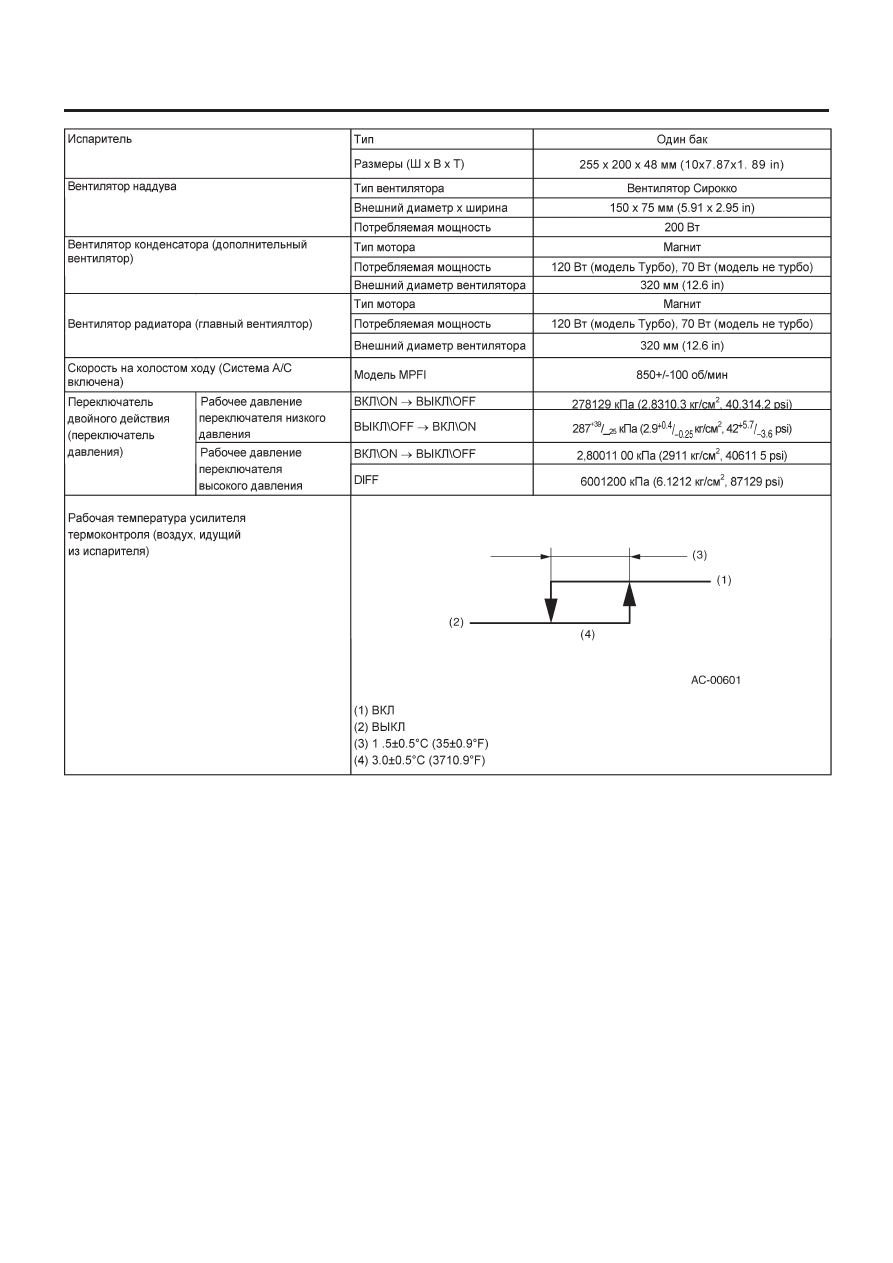

ОБЩЕЕ ОПИСАНИЕ

AC-3

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

• МОДЕЛЬ С РУЧНЫМ КОНДИЦИОНЕРОМ ВОЗДУХА

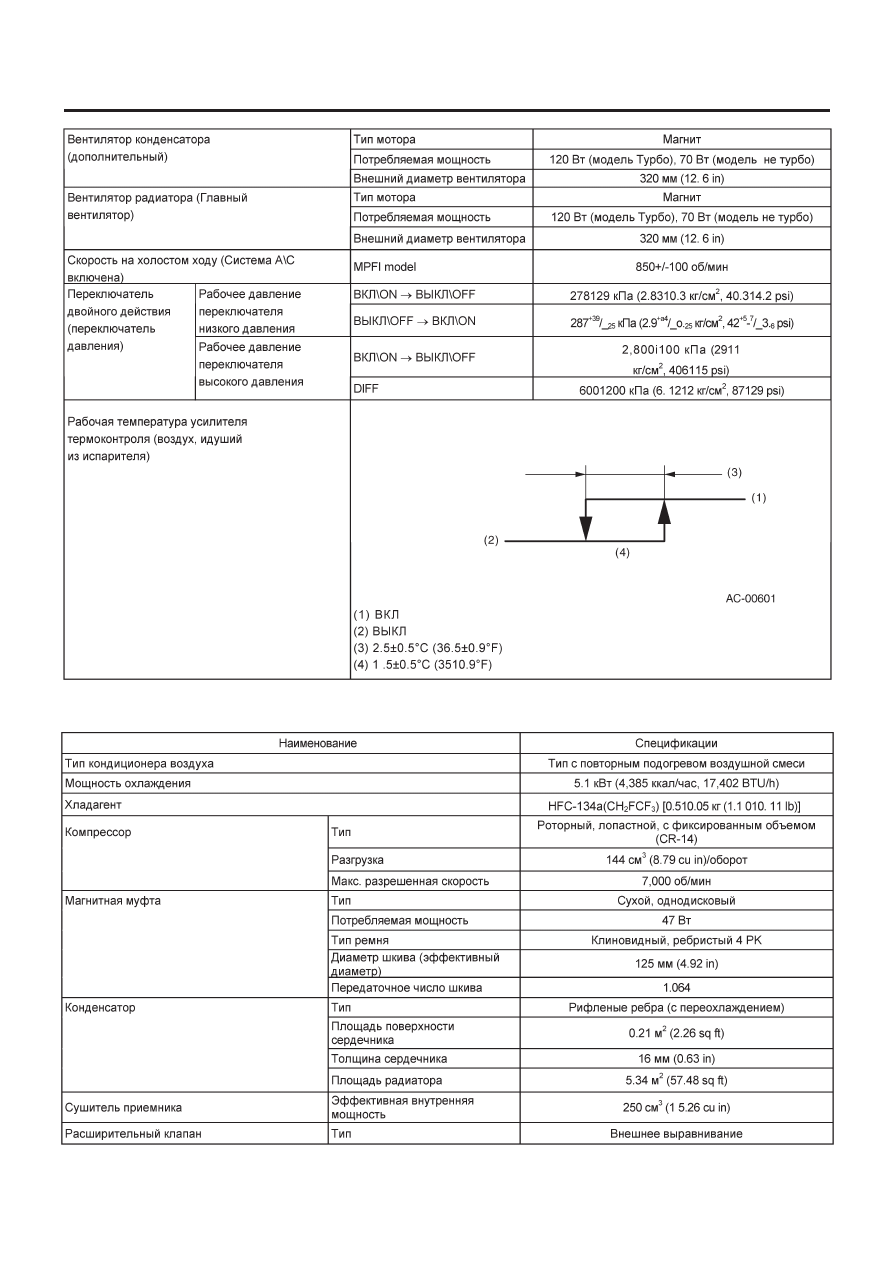

ОБЩЕЕ ОПИСАНИЕ

AC-4

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

ОБЩЕЕ ОПИСАНИЕ

AC-5

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

B: КОМПОНЕНТ

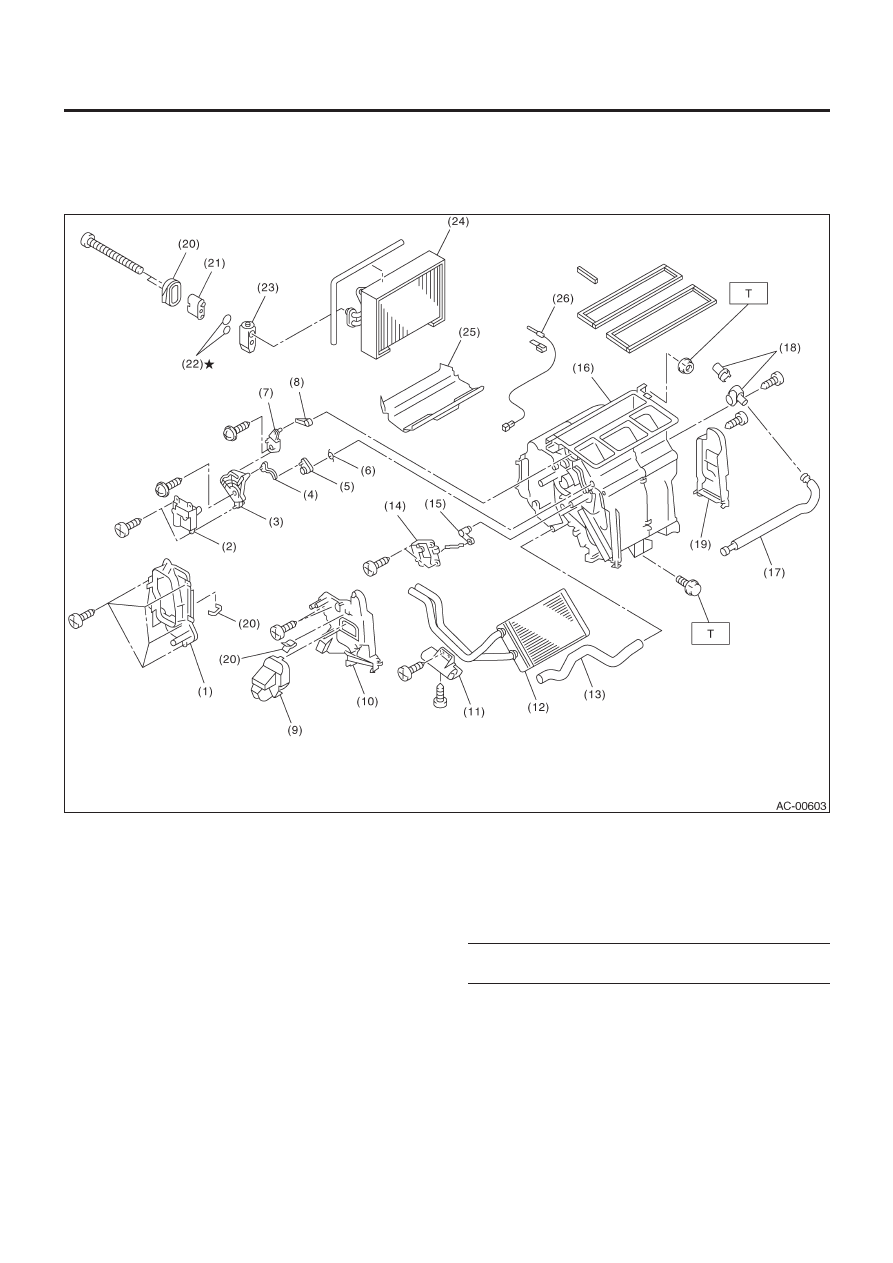

1. ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО ОБОГРЕВАТЕЛЯ

• МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

(1) Крышка

устройства

(2) Пускатель

режима

(3) Боковая

кулиса

(4)  Рычаг пускателя режима
(5) Педальный

рычаг

(6) Пружина
(7)  Кулиса пускателя режима
(8) Рычаг

дефростера

(9) Сопло

педали

(10) Крышка воздухопровода
(11)  Хомут сердечника обогревателя
(12) Сердечник обогревателя
(13) Шланг слива
(14) Пускатель смеси
(15)  Рычажок пускателя смеси
(16)  Устройство в сборе
(17) Шланг аспиратора
(18) Аспиратор
(19) Воздухопровод педали
(20) Уплотнительная прокладка

(21)  Блок охлаждающего устройства
(22) Кольцевой уплотнитель
(23) Расширительный клапан
(24) Испаритель
(25) Крышка испарителя
(26) Термистор

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75,5.4)

ОБЩЕЕ ОПИСАНИЕ

AC-6

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

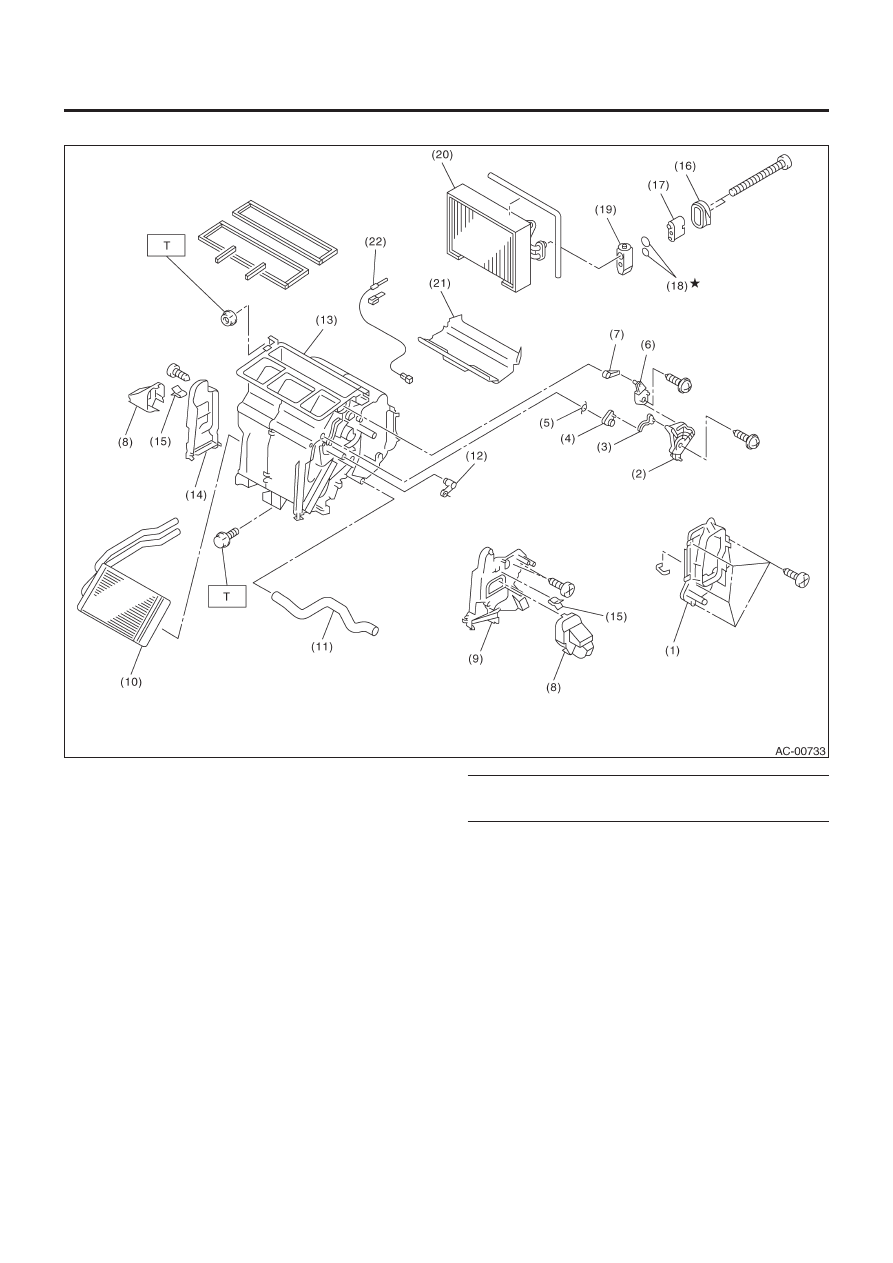

• МОДЕЛЬ С РУЧНЫМ КОНДИЦИОНЕРОМ

(1) Крышка

устройства

(2) Боковая

кулиса

(3)  Рычажок пускателя режима
(4) Рычажок

педали

(5) Пружина
(6)  Кулиса пускателя режима
(7) Рычажок

дефростера

(8) Сопло

педали

(9)  Крышка трубопровода устройства
(10) Сердечник обогревателя
(11) Шланг слива
(12)  Рычажок пускателя смеси
(13)  Устройство в сборе
(14) Воздухопровод педали
(15) Зажим
(16) Уплотнительная прокладка
(17)  Блок охлаждающего устройства
(18) Кольцевой уплотнитель
(19) Расширительный клапан
(20) Испаритель
(21) Крышка испарителя
(22) Термистор

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75,5.4)
