ИСПАРИТЕЛЬ

AC-35

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

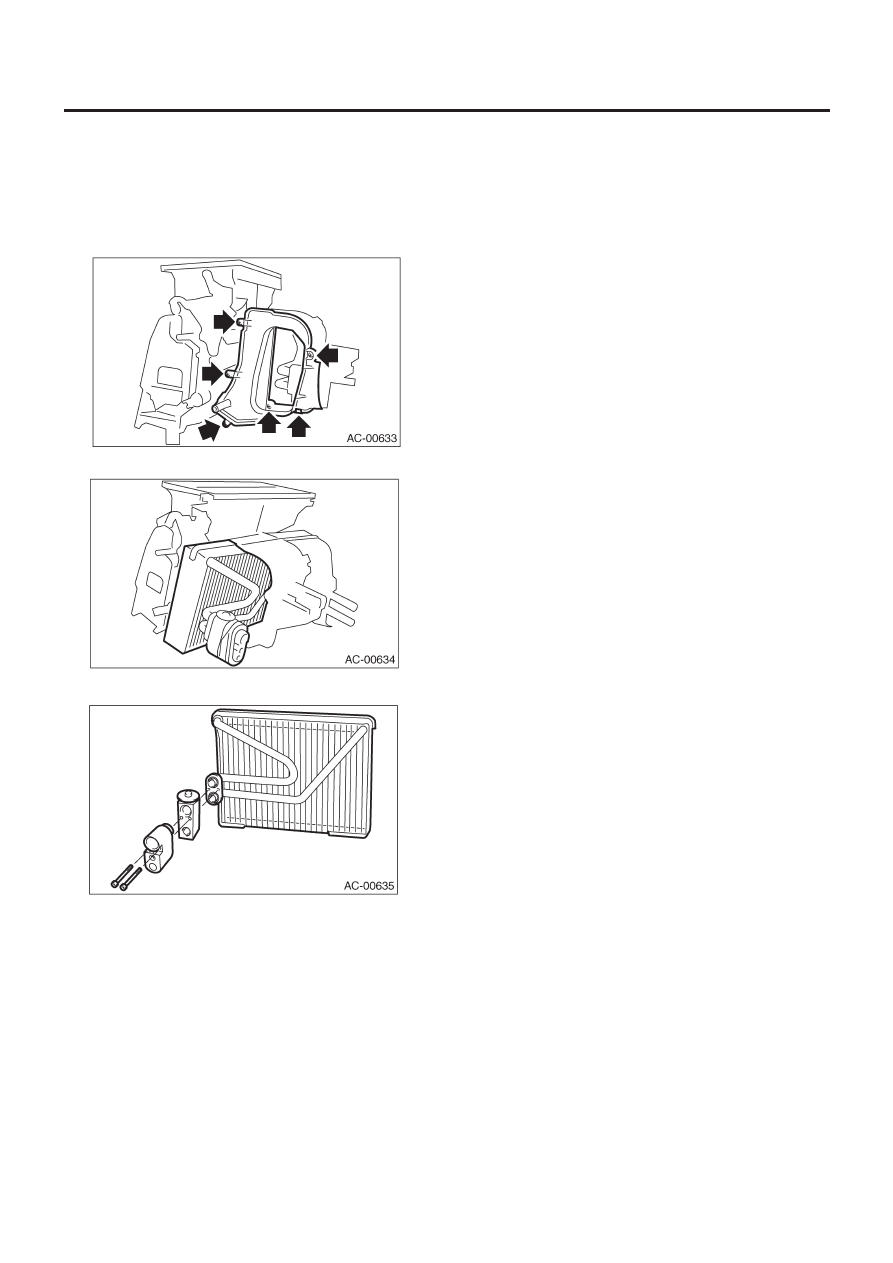

15. Испаритель

A:  ДЕМОНТАЖ

1) Снимите блок обогревателя и охладителя. <См.AC-34, ДЕ-
МОНТАЖ, Блок обогревателя и охладителя.>
2) Ослабьте винты и зажим и снимите крышку испарителя.

3) Снимите испаритель.

4) Ослабьте два болта и снимите расширительный клапан.

ОСТОРОЖНО:
В случае замены испарителя добавьте в него соответст-
вующее количество компрессорного масла. <См. AC-26,
ЗАМЕНА, Компрессорное масло.>

B:  УСТАНОВКА

Установите в обратном порядке.

ШЛАНГ И ТРУБКА

AC-36

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

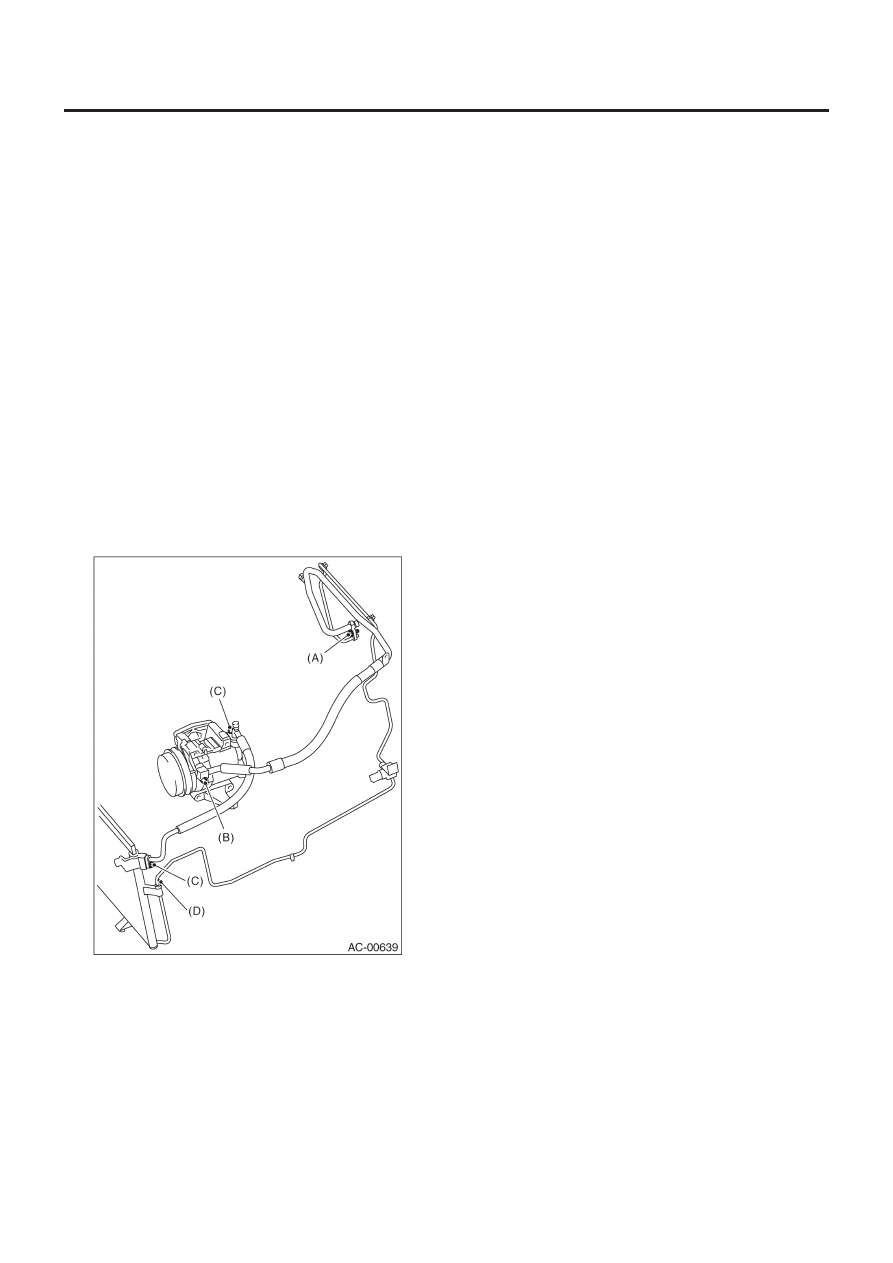

16. Шланг и трубка

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• При отсоединении и подсоединении шлангов нельзя
прилагать к ним чрезмерные усилия. Убедитесь, что пос-
ле установки нет искажения или чрезмерного натяжения.
• Плотно закройте отсоединенный шланг пробкой или
виниловой лентой, чтобы не допустить попадания в него
грязи.

1) Отсоедините кабель заземления от аккумулятора.
2) При помощи системы восстановления хладагента спустите
хладагент. <См. AC-21, ОПЕРАЦИЯ, Процедура восстановле-
ния хладагента.>
3) Снимите крепежный болт устройства испарителя (A).
4) Снимите крепежные болты шланга низкого давления (B).
5) Отсоедините шланг низкого давления от блока испарителя.
6) Отсоедините шланг низкого давления от компрессора.
7) Снимите шланг низкого давления с автомобиля.
8) Снимите крепежные болты шланга высокого давления(C).
9) Отсоедините шланг высокого давления от компрессора.
10) Отсоедините шланг высокого давления от конденсатора.
11) Снимите шланг высокого давления с автомобиля.
12) Снимите крепежный болт трубки высокого давления (D).
13) Снимите трубку высокого давления с автомобиля.

B:  УСТАНОВКА

ОСТОРОЖНО:
• При отсоединении и подсоединении шлангов нельзя
прилагать к ним чрезмерные усилия. Убедитесь, что пос-
ле установки нет искажения или чрезмерного натяжения.
• Плотно закройте отсоединенный шланг пробкой или
виниловой лентой, чтобы не допустить попадания в него
грязи.

1) Установите в обратном порядке.
2) Заправьте хладагент. <См. AC-22, ОПЕРАЦИЯ, Процедура
заправки хладагента.>

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. AC-11,
БЛОК КОНДИЦИОНЕРА ВОЗДУХА, КОМПОНЕНТ,
Общее описание.>

C: ОСМОТР

ПРИМЕЧАНИЕ:
При обнаружении на шланге трещин, повреждений или раз-
бухших мест замените его на новый.

РЕЛЕ И ПРЕДОХРАНИТЕЛЬ

AC-37

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

17. Реле и предохранитель

A:  МЕСТОПОЛОЖЕНИЕ

(1)

Соединительная коробка

(2)

Главная предохранительная коробка

B:  ОСМОТР

(1) — (2): Есть электропроводность.
(3) — (4): Есть электропроводность.
(3) — (5): Нет электропроводности

При подаче напряжения аккумулятора на клемму между (1) и
(2) проверить электропроводность между (3) и (5).
При отсутствии электропроводности замените реле на новое.

ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ (ДВОЙНОГО ДЕЙСТВИЯ)

AC-38

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

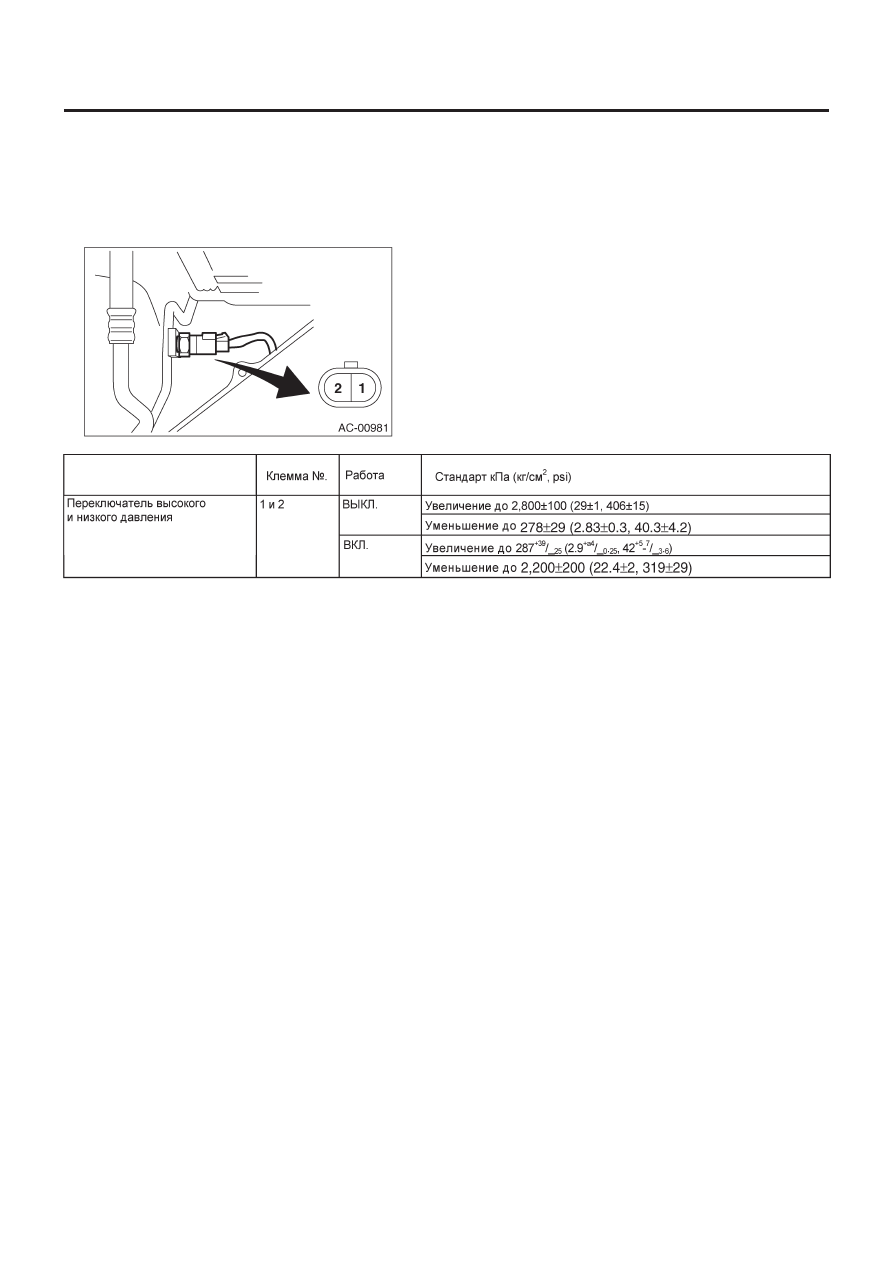

18. Переключатель давления (двойного действия)

A:  ОСМОТР

1) Подсоедините коллекторный манометр к сервисному клапану на стороне высокого давления.
2) Снимите коннектор проводки переключателя давления. При помощи тестера проверьте работу переключателя давления – ВКЛ-ВЫКЛ.
