БЛОК МОТОРА ВОЗДУХОДУВКИ

AC-27

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

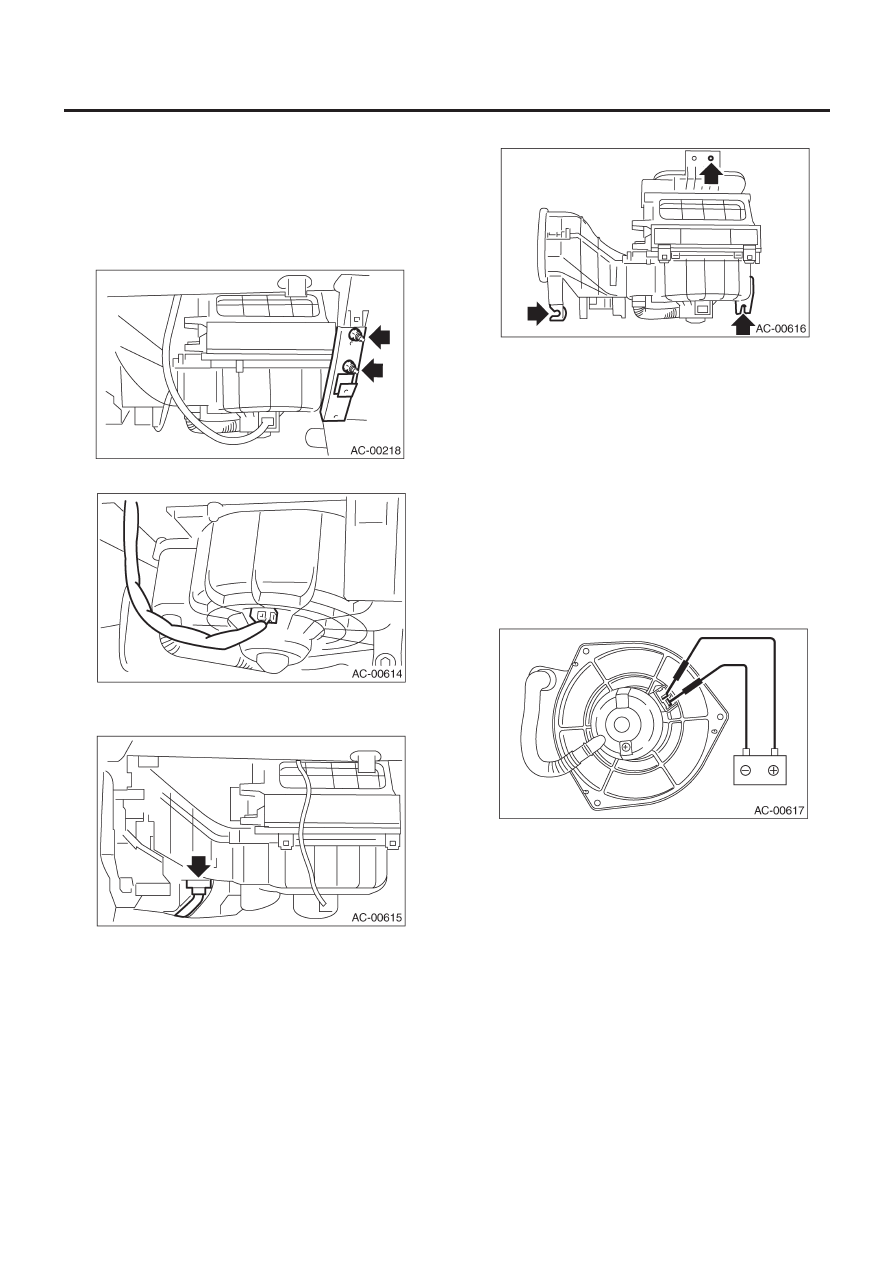

7. Блок мотора воздуходувки

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отдел для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
дел для перчаток.>
3) Ослабьте гайку, чтобы снять стояк опорной балки.

4) Отсоедините коннектор мотора воздуходувки.

5) Отсоедините силовой транзистор (транзистор питания)
или коннектор резистора воздуходувки.

6) Ослабьте болт и гайку и снимите блок мотора воздуходувки.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См.AC-5,
ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО ОБОГРЕВАТЕЛЯ,
КОМПОНЕНТ, Общее описание и <См. AC-7, БЛОК
МОТОРА ВОЗДУХОДУВКИ, КОМПОНЕНТ, Общее
описание.>

C: ОСМОТР

Подсоедините клемму 1 коннектора мотора от аккумулятора
к положительному проводу (+), а клемму 2 – к отрицательно-
му (-) проводу. Убедитесь, что мотор работает ровно.

СИЛОВОЙ ТРАНЗИСТР (МОДЕЛЬ С АВТОМАТИЧЕСКИМ КОДИЦИОНЕРОМ)

AC-28

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

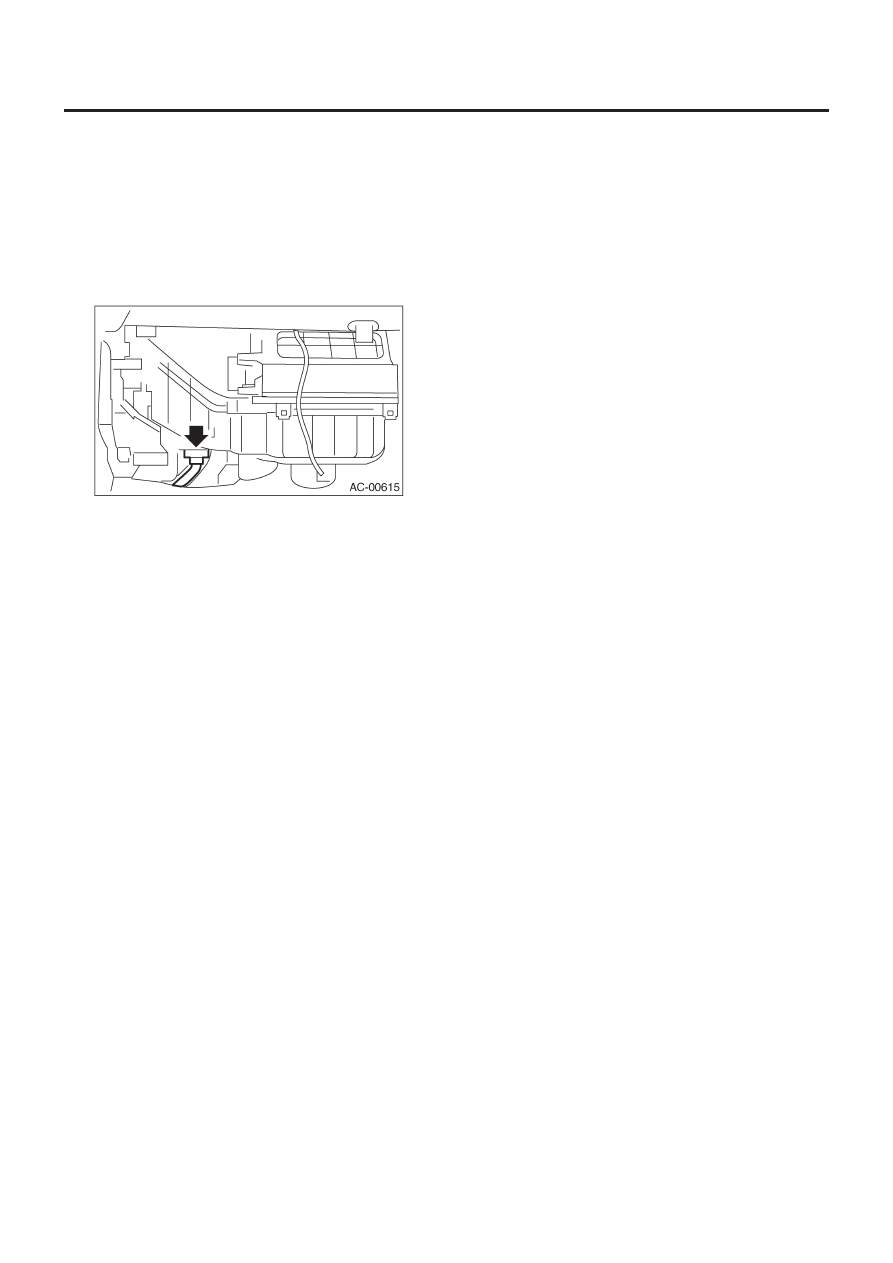

8. Силовой транзистр

Модель с автоматическим
кодиционером)

A:  ДЕМОНТАЖ

1) Снимите отдел для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
дел для перчаток.>
2) Отсоедините коннектор силового транзистра.
3) Ослабьте два винта и снимите силовой транзистр.

B:  УСТАНОВКА

Установите в обратном порядке.

РЕЗИСТОР ВОЗДУХОДУВКИ (МОДЕЛЬ БЕЗ КОНДИЦИОНЕРА И МОДЕЛЬ С РУЧНЫМ КОНДИЦОНЕРОМ)

AC-29

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

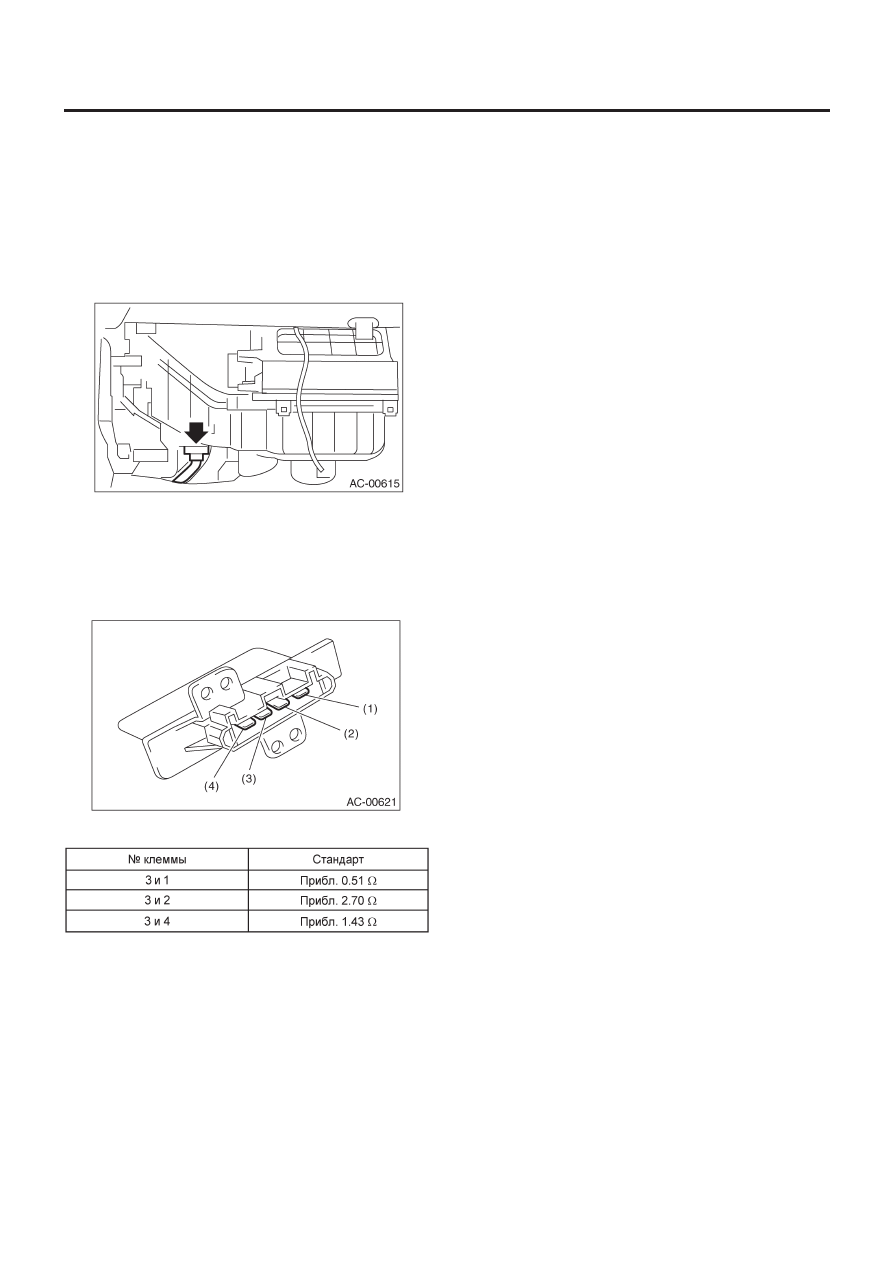

9. Резистор воздуходувки

(Модель без кондиционера
и модель с ручным кондицонером)

A:  ДЕМОНТАЖ

1) Снимите отдел для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
дел для перчаток.>
2) Отсоедините коннектор резистора воздуходувки.
3) Ослабьте два винта и снимите резистор воздуходувки.

B:  УСТАНОВККА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление резистора воздуходувки.

В случае несоответствия замените резистор воздуходувки.

СЕРДЕЧНИК ОБОГРЕВАТЕЛЯ

AC-30

СИСТЕМА HVAC (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА)

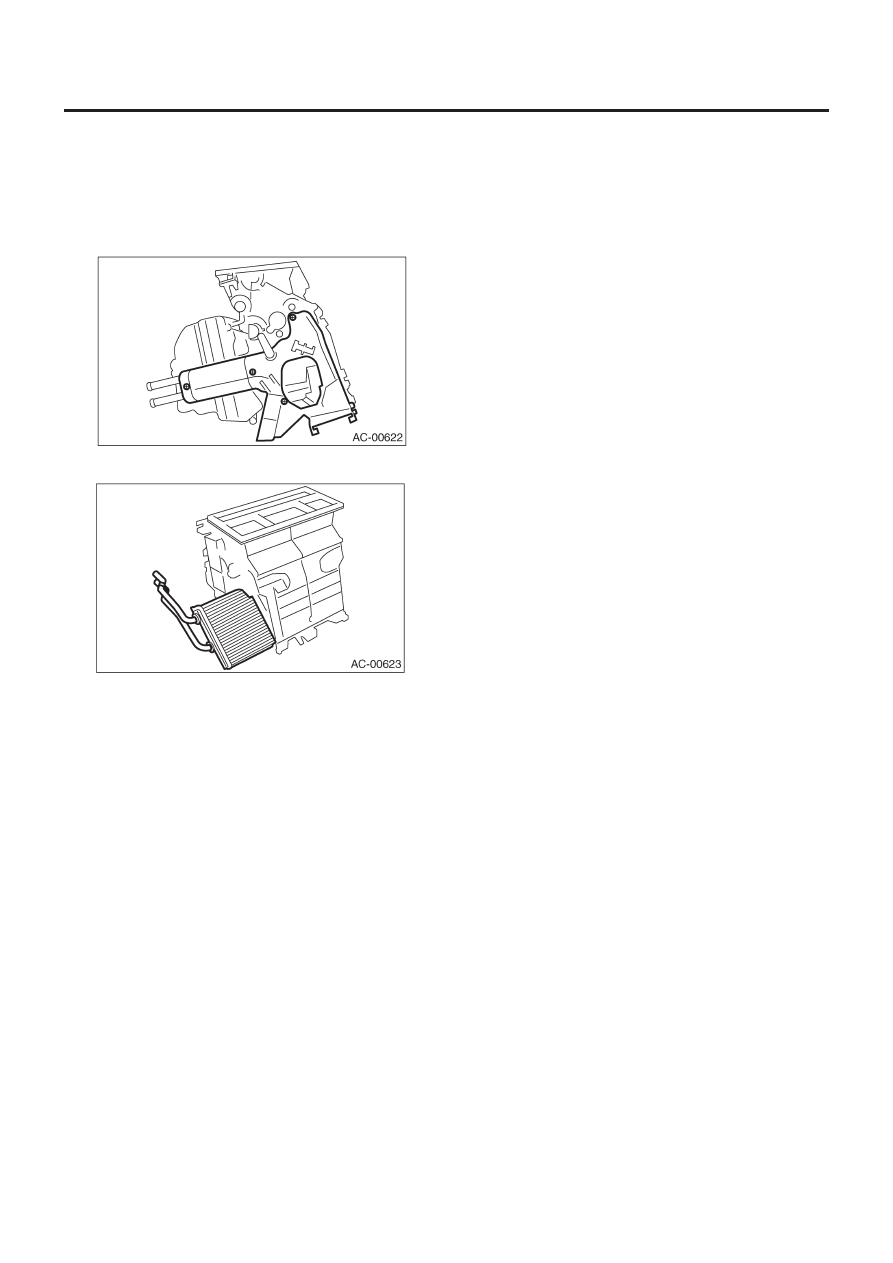

10. Сердечник обогревателя

A:  ДЕМОНТАЖ

1) Снимите блок обогрева и охлаждения. <См.AC-34, ДЕ-
МОНТАЖ, Блок обогрева и охлаждения.>
2) Ослабьте винты и снимите крышку сердечника обогревателя.

3) Снимите сердечник обогревателя.

B:  УСТАНОВКА

Установите в обратном порядке.
