1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Рычаг стояночного тормоза  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.  Трос стояночного тормоза  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.  Устройство стояночного тормоза (Задний дисковый тормоз)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

5.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

СТОЯНОЧНЫЙ ТОРМОЗ

PB

Стр.

ОБЩЕЕ ОПИСАНИЕ

PB-2

СТОЯНОЧНЫЙ ТОРМОЗ

1. Общее описание

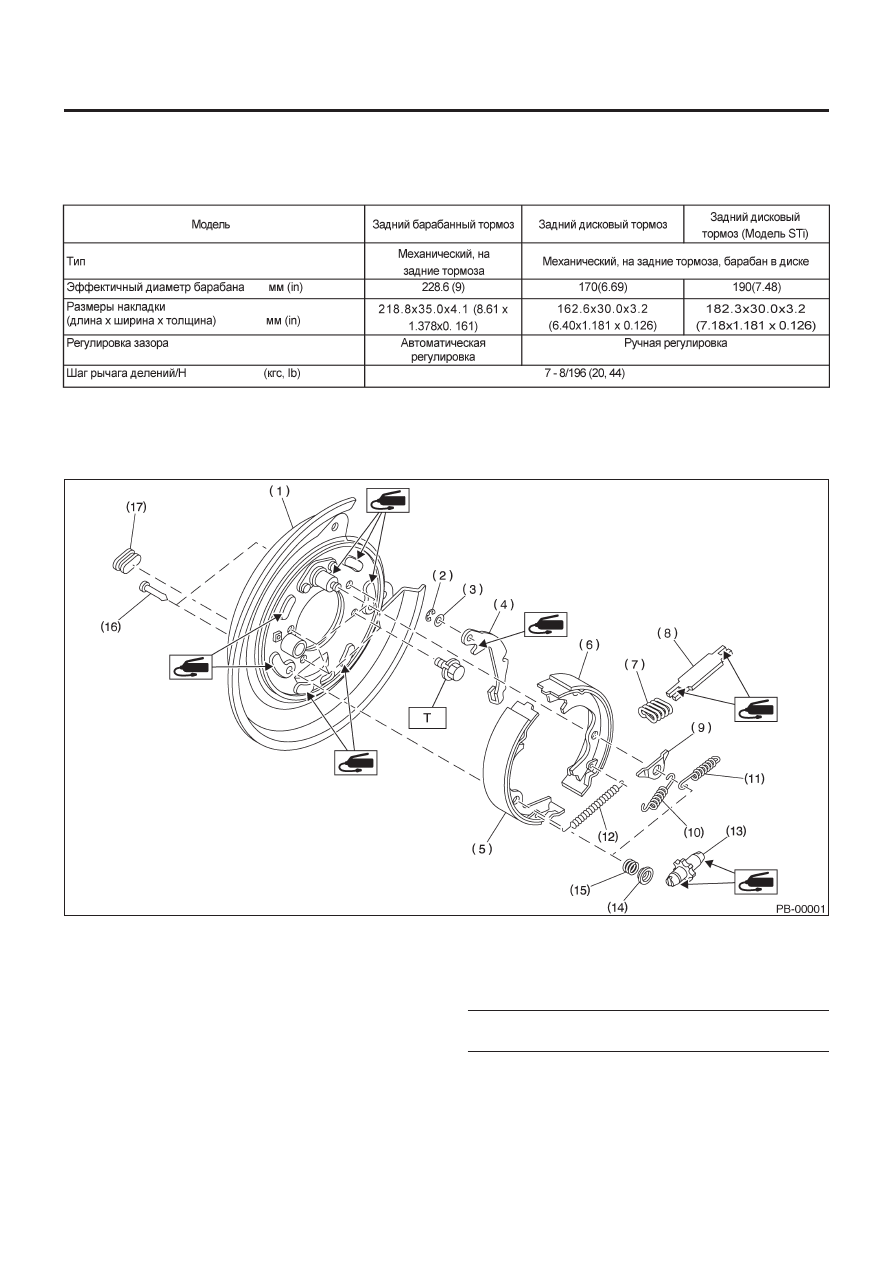

A: СПЕЦИФИКАЦИИ

B: КОМПОНЕНТ

1.  СТОЯНОЧНЫЙ ТОРМОЗ (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

(1) Задняя

пластина

(2) Фиксатор
(3) Пружинная

шайба

(4) Рычаг
(5) Колодка стояночного тормоза (первичная)
(6) Колодка стояночного тормоза (вторичная)
(7) Пружина

стойки

(8)

Стойка

(9)

Направляющая пластина колодки

(10) Первичная возвратная пружина
(11) Вторичная возвратная пружина
(12) Регулировочная пружина
(13) Регулятор

(14) Зажимной стакан колодки
(15)  Зажимная пружина колодки
(16)  Зажимной палец колодки
(17) Крышка регулировочного отверстия

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

53 (5.4,39.1)

ОБЩЕЕ ОПИСАНИЕ

PB-3

СТОЯНОЧНЫЙ ТОРМОЗ

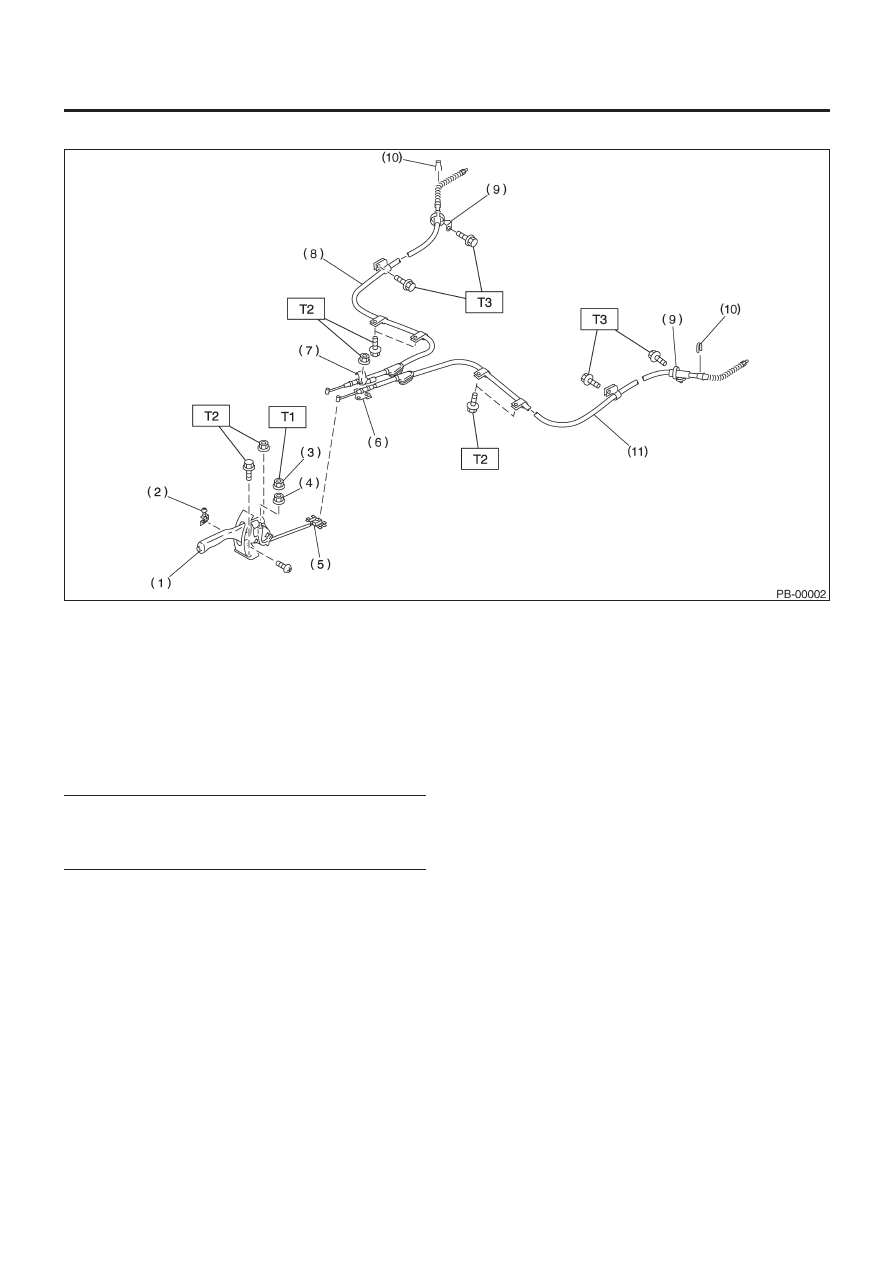

2.  ТРОС СТОЯНОЧНОГО ТОРМОЗА

(1)  Рычаг стояночного тормоза
(2)  Переключатель стояночного тормоза
(3) Запорная

гайка

(4) Регулировочная

гайка

(5) Балансир
(6) Кронштейн
(7) Зажим
(8)  Правосторонний трос стояночного тормоза
(9) Направляющая

троса

(10)  Зажим (модель с задним дисковым тормозом)
(11)  Левосторонний трос стояночного тормоза

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.6,4.3)

T2:

18 (1.8, 13.0)

T3:

32 (3.3,23.6)

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Не допускайте попадания смазки и т.д. на колодки стояноч-
ного тормоза.

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

PB-4

СТОЯНОЧНЫЙ ТОРМОЗ

2. Рычаг стояночного тормоза

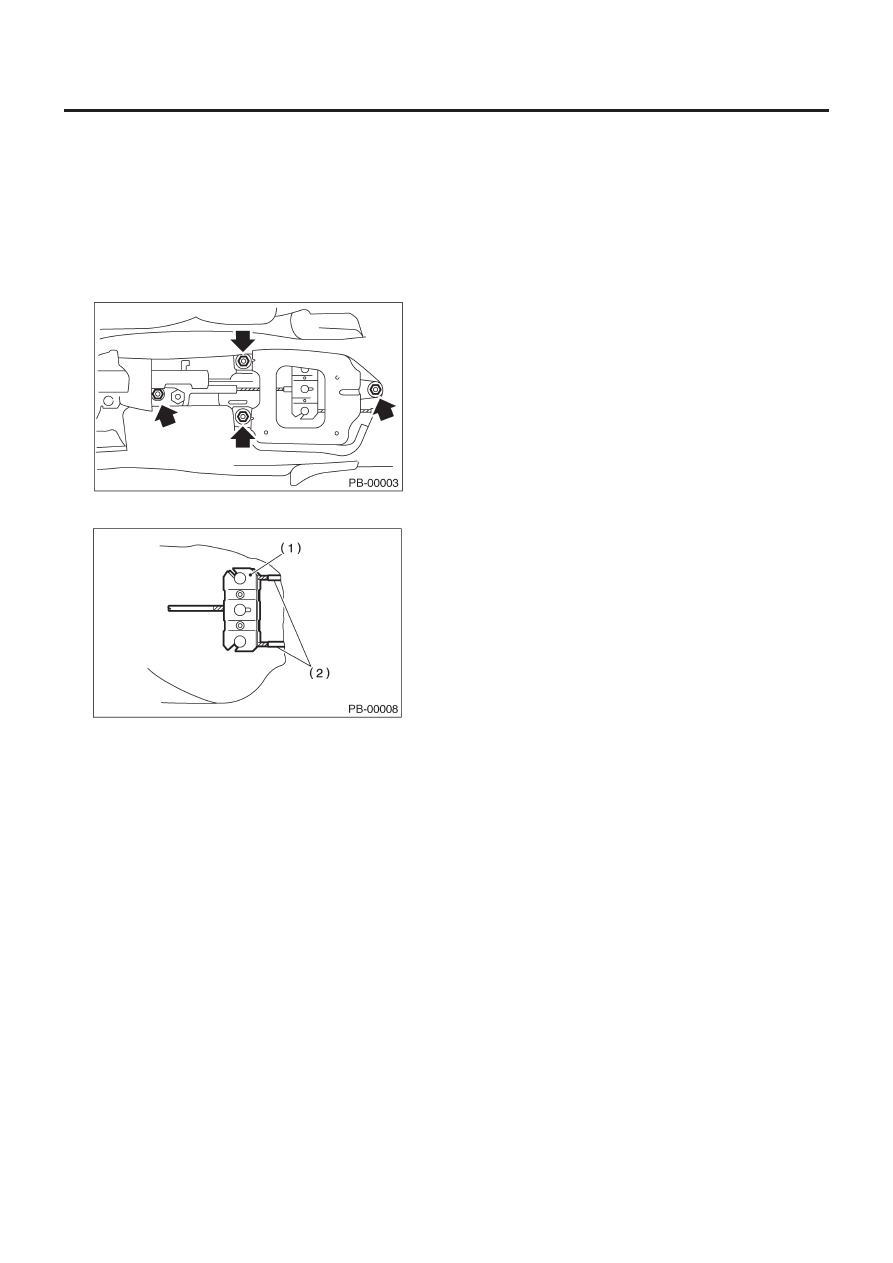

A:  ДЕМОНТАЖ

1) Установите на колеса противооткатные устройства.
2) Снимите коробку консоли.
3) Ослабьте регулировочную гайку стояночного тормоза и
кронштейн консоли
4) Отсоединте коннектор переключателя стояночного тормоза.
5) Снимите рычаг стояночного тормоза.

6) Снимите внутренни конец троса с балансира.

(1) Балансир
(2)  Внутренний конец троса

B:  УСТАНОВКА

1) Установите в обратном порядке.

Момент затяжки:

Рычаг стояночного тормоза:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

Регулировчная гайка;

5.9 Н•м (0.6 кгс-м, 4.3 ft-lb)

2) Отрегулируйте ход рычага. <См. PB-4, РЕГУЛИРОВКА, Ры-
чаг стояночного тормоза.>

C: ОСМОТР

1) Поработайте рычагом стояночного тормоза 3-4 раза, а за-
тем полностью опустите рычаг.
2) Медленно поднимая рычаг вверх, посчитайте деления.

Ход рычага:

7 - 8 делений при поднятии с усилием 196 Н
(20 кгс, 44 Ib)

Если ход не соответствует спецификации, отрегулируйте
стояночный тормоз. <См. PB-8, РЕГУЛИРОВКА, Устройство
стояночного тормоза (Задний дисковый тормоз).>

D: РЕГУЛИРОВКА

Отрегулируйте ход рычага стояночного тормоза. <См. PB-8,
ХОД РЫЧАГА, РЕГУЛИРОВКА, Устройство стояночного тормо-
за (Задний дисковый тормоз).>
