ТОРМОЗНОЙ ШЛАНГ

BR-65

ТОРМОЗА

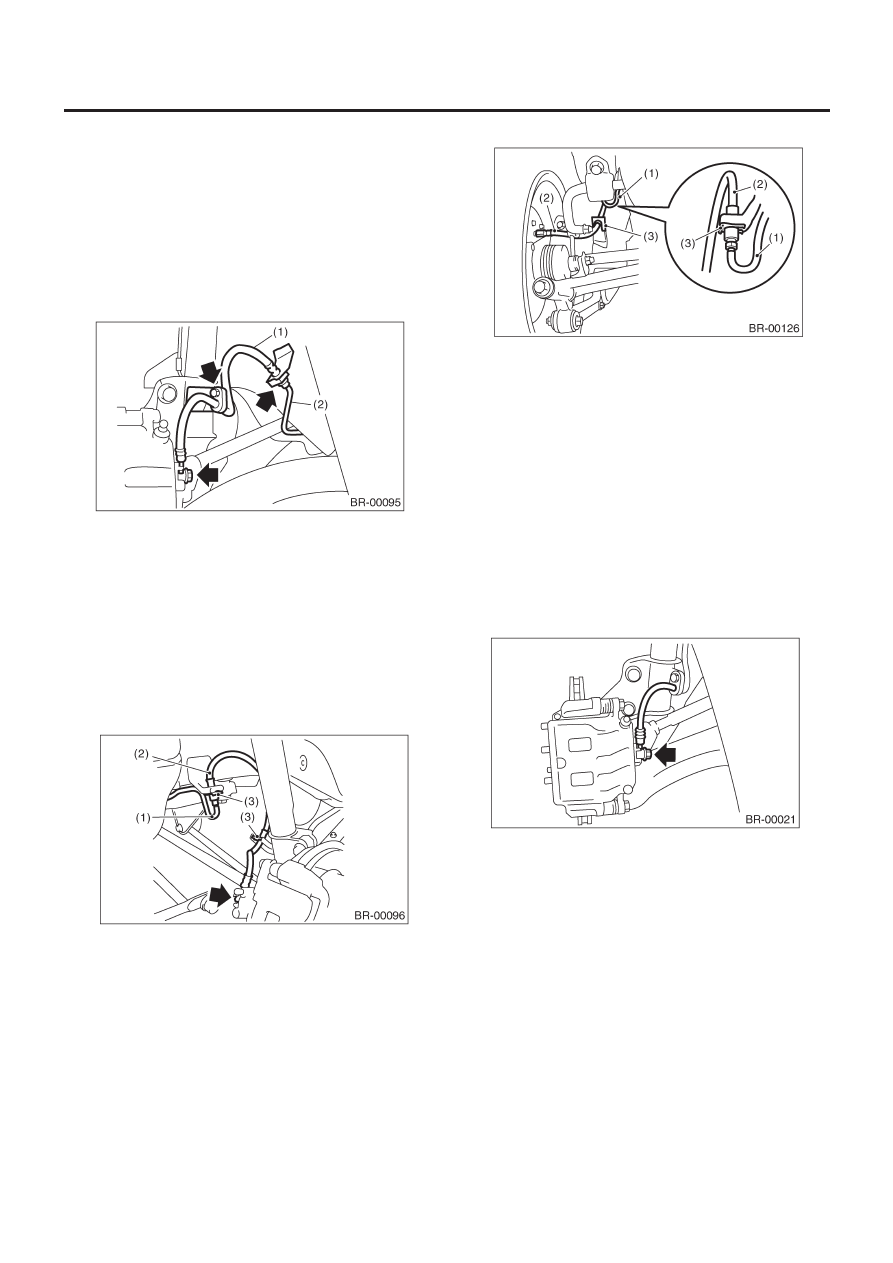

16. Тормозной шланг

A:  ДЕМОНТАЖ

1.  ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Отделите тормозную трубку от тормозного шланга.
(Всегда используйте накидной гаечный ключ и  не деформи-
руйте гайку.)
2) Выньте зажим и снимите тормозной шланг.
3) Снимите болт у стойки и  штуцерный болт.

(1) Тормозной

шланг

(2) Тормозная

трубка

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

(ДИСКОВЫЙ ТОРМОЗ)

1) Отделите тормозную трубку от тормозного шланга.

ПРИМЕЧАНИЕ:
Всегда используйте накидной гаечный ключ и  не деформи-
руйте гайку.

2) Снимите зажим и штуцерный болт.

(1) Тормозная

трубка

(2) Тормозной

шланг

(3)  Зажим тормозного шланга

3. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

(БАРАБАННЫЙ ТОРМОЗ)

1) Отделите тормозную трубку от тормозного шланга с помо-
щью накидного гаечного ключа.
2) Снимите два зажима.

3) Отсоедините тормозной шланг от цилиндра колеса.

(1) Тормозная

трубка

(2) Тормозной

шланг

(3)  Зажим тормозного шланга

B:  УСТАНОВКА

1.  ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Закрепите тормозной шланг на стойке.

Момент затяжки:

32 Н•м (3.3 кгс-м, 23.6 ft-lb)

2) Установите тормозной шланг на суппорт с помощью новой
прокладки.

Момент затяжки (Штуцерный болт):

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

3) Поставьте диск прямо и протяните тормозной шланг через
отверстие в кронштейне на стороне фартука колеса.

ОСТОРОЖНО:
Не перекручивайте тормозной шланг.

4) Временно затяните гайку, соединяющую тормозную трубку
и шланг.
5) Зафиксируйте тормозной шланг зажимом на кронштейне
фартука колеса.
6) Удерживая шестигранную часть фитинга тормозного шлан-
га с помощью ключа, затяните гайку с указанным моментом.

Момент затяжки (Гайка тормозной трубки):

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

7) Спустите воздух из тормозной системы.

ТОРМОЗНОЙ ШЛАНГ

BR-66

ТОРМОЗА

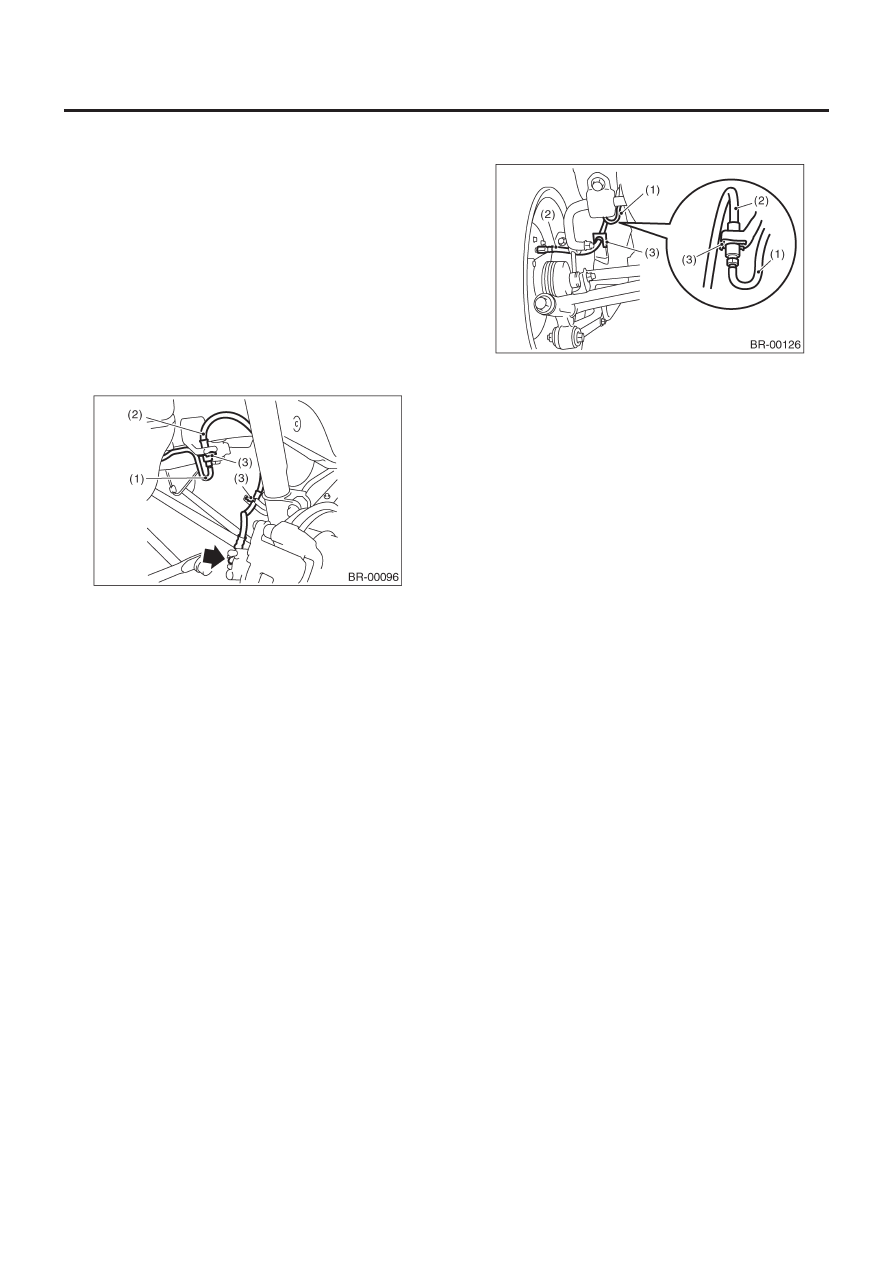

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

(ДИСКОВЫЙ ТОРМОЗ)

1) Протяните тормозной шланг через отверстие в кронштейне
и слегка затяните гайку, соединяющую с тормозной трубкой.
2) Вставьте зажим вверх для фиксации тормозного шланга.
3) Установите тормозной шланг на суппорт с помощью новой
прокладки.

Момент затяжки (Штуцерный болт):

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

4) Удерживая шестигранную часть фитинга тормозного шлан-
га с помощью ключа, затяните гайку с указанным моментом.

Момент затяжки (Гайка тормозной трубки):

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

(1) Тормозная

трубка

(2) Тормозной

шланг

(3)  Зажим тормозного шланга

5) Спустите воздух из тормозной системы.

3. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

(БАРАБАННЫЙ ТОРМОЗ)

1) Установите тормозной шланг на цилиндр колеса.

Момент затяжки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

2) Закрепите тормозной шланг на кронштейне стойки зажимом.
3) Подсоедините тормозной шланг через отверстие в крон-
штейне на корпусе.

Момент затяжки:

16 Н•м (1.5 кгс-м, 10.8 ft-lb)

(1) Тормозная

трубка

(2) Тормозной

шланг

(3)  Зажим тормозного шланга

4) Спустите воздух из тормозной системы.

C: ОСМОТР

Убедитесь в отсутствии трещин, изломов или повреждений
на шлангах. Проверьте стыки на предмет протечки жидкости.
В случае обнаружения трещин, изломов, повреждений или
протечек почините или замените шланг.

ТОРМОЗНАЯ ТРУБКА

BR-67

ТОРМОЗА

17. Тормозная трубка
A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Проводка системы пневмоподушки безопасности располо-
жена рядом с центральной тормозной трубкой.

ОСТОРОЖНО:
• Вся проводка и коннекторы системы пневмоподушек
безопасности окрашены в желтый цвет. Не используйте
электрическое тестовое оборудование на этих цепях.
• При обслуживании центральной тормозной трубки
следите за тем, чтобы не повредить проводку системы
пневмоподушек безопасности.
• При демонтаже тормозной трубки следите за тем, что-
бы она не погнулась.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Проводка системы пневмоподушки безопасности располо-
жена рядом с центральной тормозной трубкой.

ОСТОРОЖНО:
• Вся проводка и коннекторы системы пневмоподушек
безопасности окрашены в желтый цвет. Не используйте
электрическое тестовое оборудование на этих цепях.
• При обслуживании центральной тормозной трубки
следите за тем, чтобы не повредить проводку системы
пневмоподушек безопасности.
• При установке тормозной трубки следите за тем, что-
бы она не погнулась.
• После установки тормозной трубки и шланга сбросьте
воздух.
• После установки тормозного шланга убедитесь в том,
что он не касается колеса, подвески и т.д.

Момент затяжки тормозной трубки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

C: ОСМОТР

Убедитесь в отсутствии трещин, изломов или повреждений
на трубках. Проверьте стыки на предмет протечки жидкости.
В случае обнаружения трещин, изломов, повреждений или
протечек почините или замените трубку.

ПРИМЕЧАНИЕ:
При осмотре труднодоступных частей или задней части ис-
пользуйте зеркало.

ПЕДАЛЬ ТОРМОЗА

BR-68

ТОРМОЗА

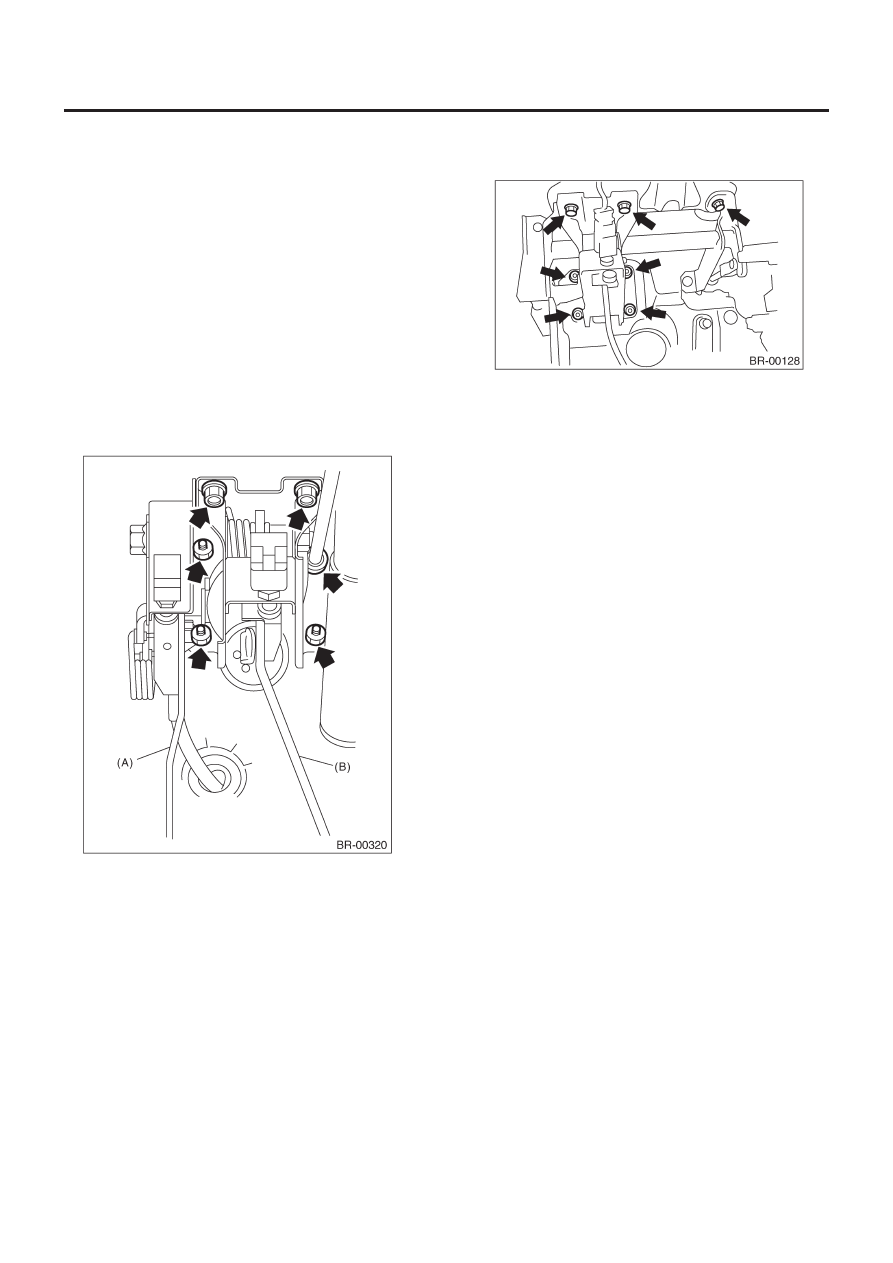

18. Педаль тормоза

A:  ДЕМОНТАЖ

1.  МОДЕЛЬ LHD 1.6L MT

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините трос сцепления от рычага высвобождения.
3) Снимите нижнюю крышку панели инструментов.
4) Отсоедините коннекторы (переключателя стоп-сигналов и
т.д.) от кронштейна педали.
5) Снимите штифт, крепящий педаль к нажимной штанге.
6) Снимите болты и гайки, крепящие педали тормоза и сцеп-
ления, и снимите кронштейн педалей и трос сцепления как
один узел.

ОСТОРОЖНО:
Перед демонтажем троса сцепления снимите втулку.
Снимайте трос сцепления медленно, следя за тем, что-
бы не поцарапать его.

(A) Педаль

сцепления

(B) Педаль

тормоза

7) Нажмите на педаль сцепления и отсоедините трос сцепле-
ния от педали сцепления.

2.  МОДЕЛЬ LHD 2.0 L MT

1) Снимите рулевой вал.
2) Отсоедините коннекторы (переключателя стоп-сигналов и
т.д.) от кронштейна педали.
3) Снимите штифт, крепящий педаль к нажимной штанге.

4) Снимите гайку, крепящую главный цилиндр сцепления.
5) Снимите педаль акселератора.
6) Снимите болты и гайки, крепящие кронштейн педали.

3. МОДЕЛЬ LHD 2.5 L MT

См. МОДЕЛЬ LHD 2.0 L MT. <См. BR-68, МОДЕЛЬ LHD 2.0 L
MT, ДЕМОНТАЖ, Педаль тормоза.>

4. МОДЕЛЬ LHD AT

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов.
3) Снимите штифт, крепящий педаль тормоза к рабочему
штоку усилителя тормозов. Также отсоедините коннектор пе-
реключателя стоп-сигналов.
