БАРАБАН ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-49

ТОРМОЗА

9. Барабан заднего барабанного тормоза

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.
4) Отпустите стояночный тормоз.
5) Снимите тормозной барабан с тормозного устройства.

ПРИМЕЧАНИЕ:
• Если демонтаж тормозного барабана вызывает сложности,
снимите крышку регулировочного отверстия с задней пла-
стины, а затем поворачивайте лапы регулировочного устрой-
ства с помощью отвертки с плоским наконечником, пока тор-
мозная колодка не отделится от барабана.

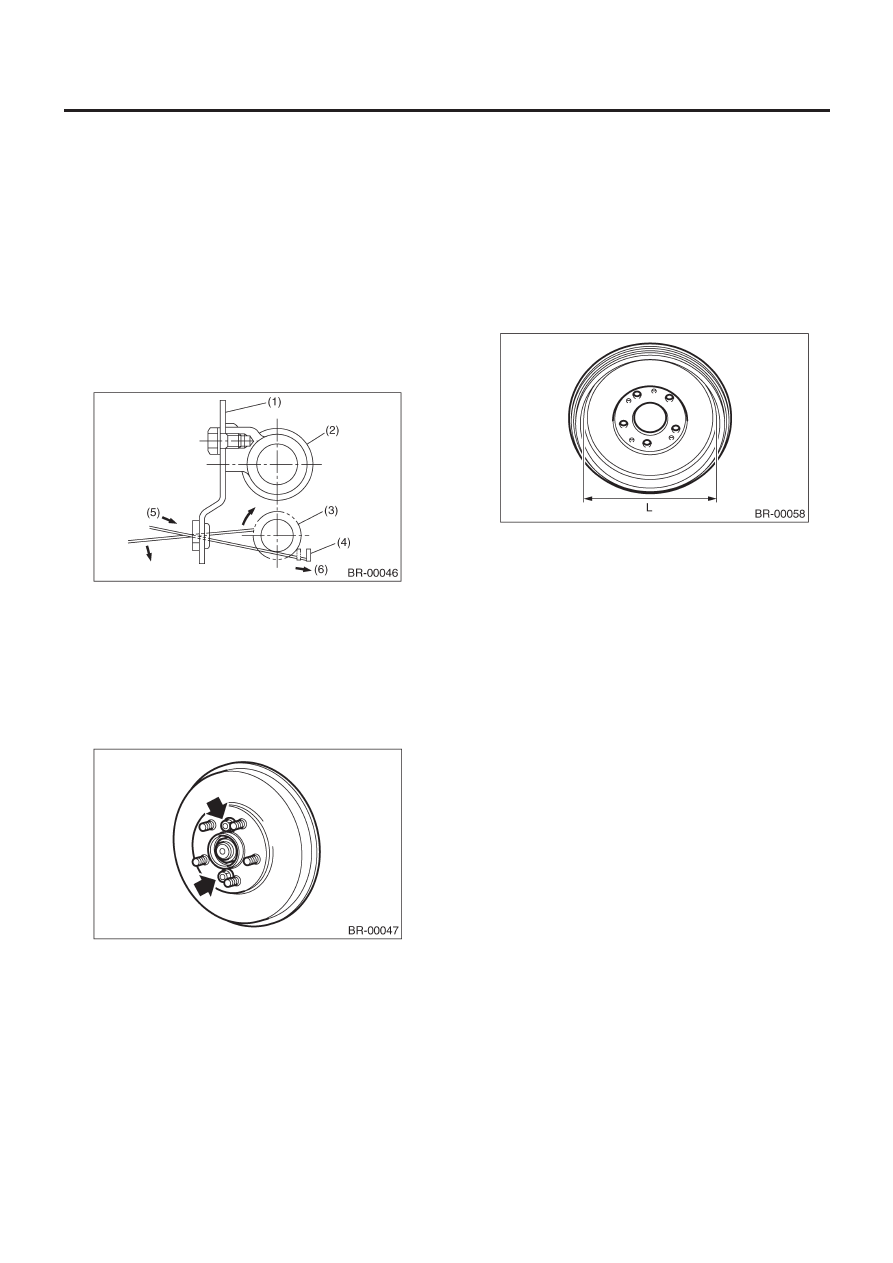

(1) Задняя

пластина

(2) Цилиндр

колеса

(3)  Лапы устройства регулятора
(4) Регулировочный

рычаг

(5) Направления

затяжки

(6) Надавите.

• Если демонтаж тормозного барабана вызывает сложности,
выведите его, установив 8-мм болт в отверстие для болта в
тормозном барабане.

B:  УСТАНОВКА

Установите внешний диаметр тормозных колодок на 0.5 - 0.8
мм (0.020 to 0.031 in) меньше по сравнению с внутренним
диаметром тормозного барабана.

C: ОСМОТР

1) если внутренняя поверхность тормозного барабана исчер-
чена, исправьте поверхность. В случае ее неравномерного
износа, конических борозд, а также в случае повреждений
внешней поверхности тормозного барабана исправьте его
или замените.
2) Измерьте внутренний диаметр барабана. Если он не соот-
ветствует сервисному пределу, замените барабан.

Внутренний диаметр барабана:  "L"

Стандарт 228.6 мм (9 in)
Сервисный предел 230.6 мм (9.08 in)

УСТРОЙСТВО ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-50

ТОРМОЗА

10. Устройство

заднего барабанного тормоза

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Не допускайте попадания тормозной жидкости на кузов
автомобиля; при попадании смойте ее водой и хорошо
вытрите.

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.
4) Отпустите стояночный тормоз.
5) Снимите тормозной барабан с тормозного устройства. <См.
BR-49, ДЕМОНТАЖ, Барабан заднего барабанного тормоза.>
6) Снимите тормозную колодку. <См. BR-47, ДЕМОНТАЖ, Ко-
лодки заднего барабанного тормоза.>
7) Отсоедините тормозной шланг. <См. BR-65, ЗАДНИЙ ТОР-
МОЗНОЙ ШЛАНГ (БАРАБАННЫЙ ТОРМОЗ), ДЕМОНТАЖ, Тор-
мозной шланг.>
8) Снимите ступицу. <См. DS-25, ДЕМОНТАЖ, Задняя ось
[Модель AWD].> <См. DS-33, ДЕМОНТАЖ, Задняя ось [Мо-
дель FWD].>
9) Отсоедините датчик скорости колеса ABS от задней пла-
стины.
10) Снимите тормозное устройство.

11) Снимите болты, крепящие цилиндр колеса на задней пла-
стине, и снимите его.

B:  УСТАНОВКА

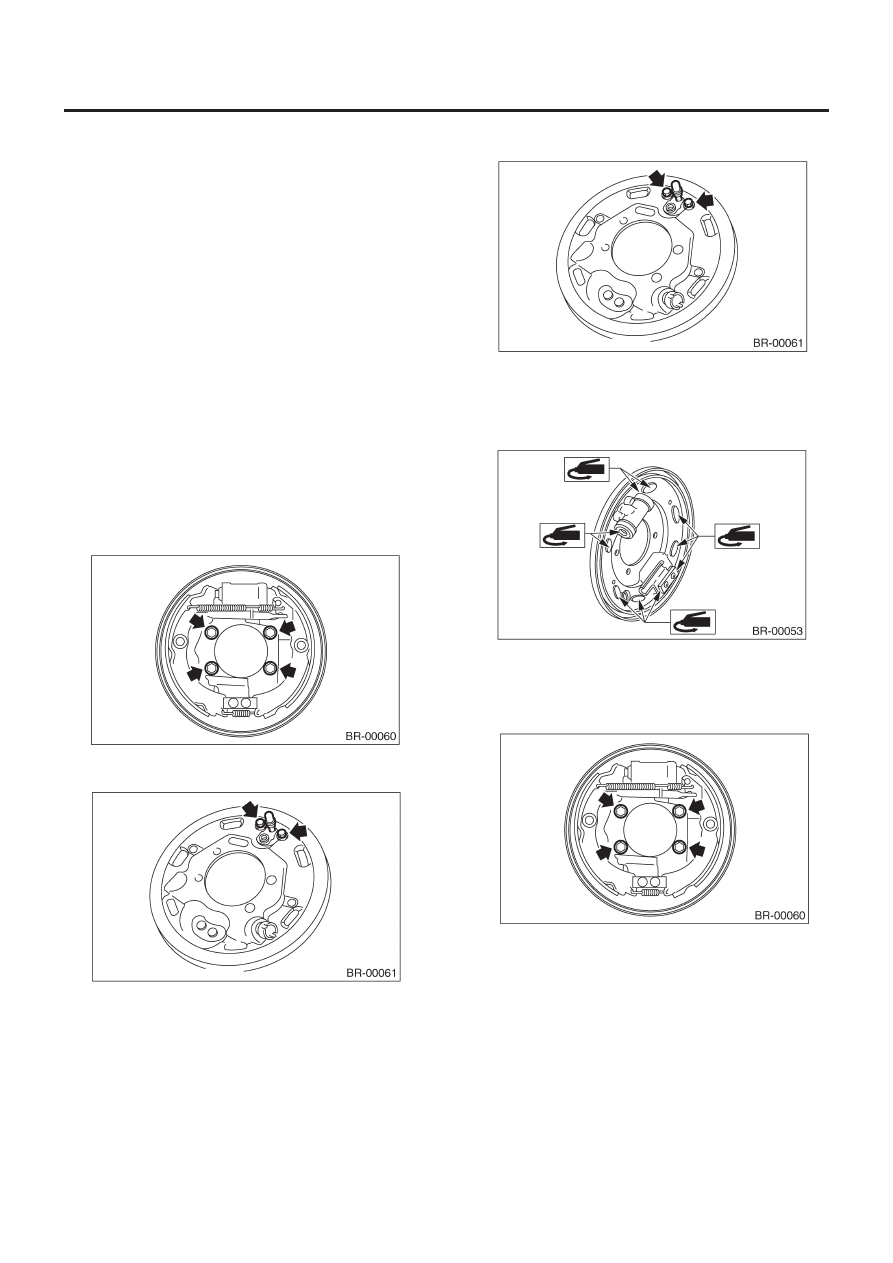

1) Почистите заднюю пластину и цилиндр колеса.
2) Установите цилиндр колеса на заднюю пластину и затяни-
те болты.

Момент затяжки:

10 Н•м (1.0 кгс-м, 7.2 ft-lb)

3) Нанесите смазку на участки, указанные стрелками на ри-
сунке.

Тормозная смазка:

Dow Corning Molykote №. 7439 (№. 003602001)

4) Установите тормозное устройство на кожух и затяните ус-
тановочные болты задней пластины.

Момент затяжки:

52 Н•м (5.3 кгс-м, 38.3 ft-lb)

5) Установите ступицу. <См. DS-28, УСТАНОВКА, Задняя ось
[Модель AWD].> <См. DS-33, УСТАНОВКА, Задняя ось [Мо-
дель FWD].>
6) Подсоедините тормозной шланг и затяните фланцевую
гайку тормозного шланга.

Момент затяжки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

7) Подсоедините датчик скорости колеса ABS к задней пла-
стине.

УСТРОЙСТВО ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-51

ТОРМОЗА

Момент затяжки:

32 Н•м (3.3 кгс-м, 24 ft-lb)

8) Нанесите смазку на регулировочный винт и оба конца регу-
лятора.

Тормозная смазка:

Dow Corning Molykote №. 7439 (№. 003602001)

9) Установите тормозные колодки. <См. BR-48, УСТАНОВКА,
Колодки заднего барабанного тормоза.>
10) Установите тормозной барабан. <См. BR-49, УСТАНОВКА,
Барабан заднего барабанного тормоза.>
11) После установки тормозного устройства спустите воздух
из тормозной линии. <См. BR-62, Сброс воздуха.>

C:  РАЗБОРКА

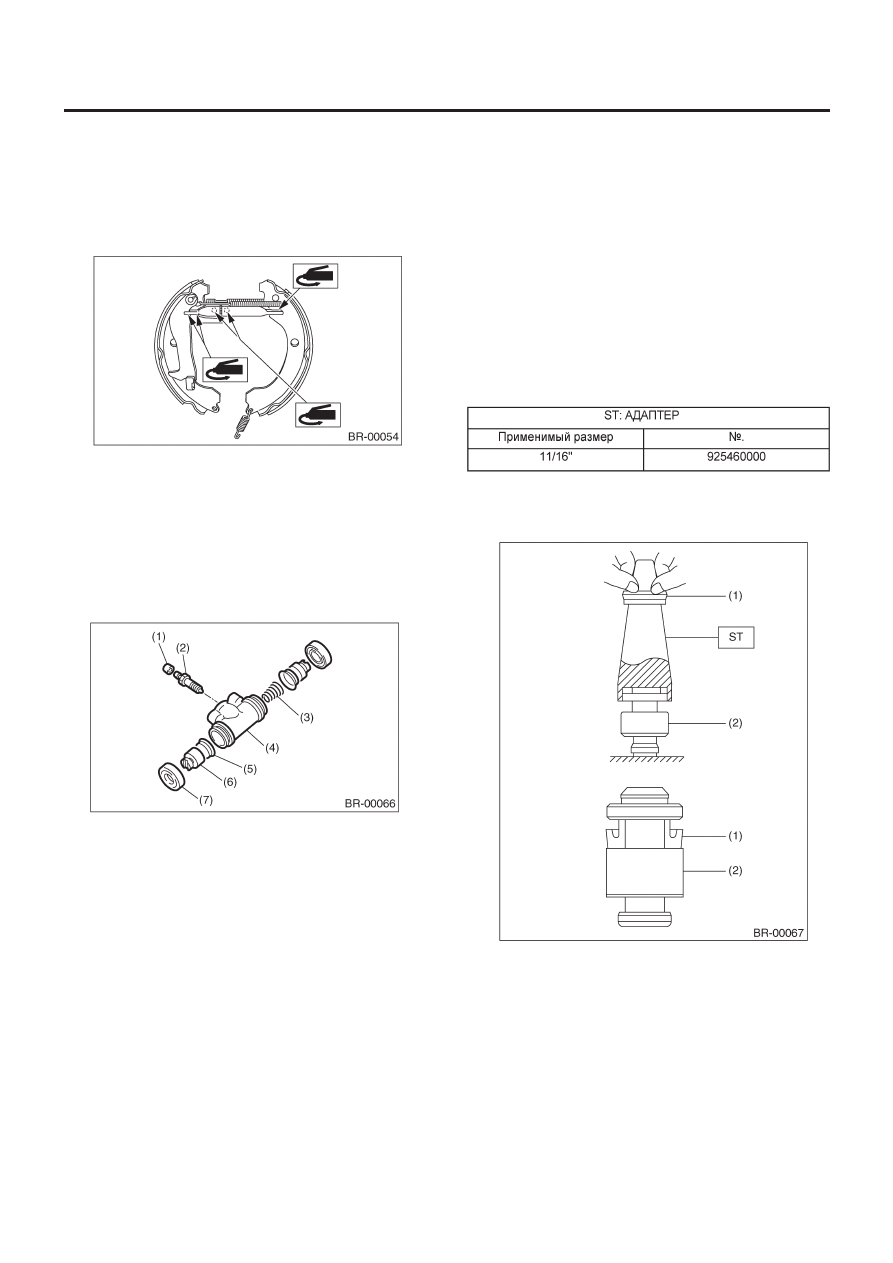

1) Снимите правый и левый пыльник с цилиндра колеса.

(1) Крышка

спускника

(2) Винт

спускника

(3) Пружина
(4) Цилиндр
(5) Стакан
(6) Поршень
(7) Пыльник

2) Снимите поршень, стакан, пружину, винт спускника и
крышку.

D: СБОРКА

1) Промойте все детали в тормозной жидкости. Проверьте и
замените неисправные детали.
• Проверьте стакан и пыльник на предмет повреждений и ус-
тавания
• Проверьте цилиндр, поршень и пружину на предмет повре-
ждений или образования ржавчины
2) Соберите в обратном порядке.

(1)  При установке стакана используйте ST,  нанесите тор-

мозную жидкость на фрикционную поверхность для хо-
рошей установки и обращайте внимание на направле-
ние стакана.

(2)  ST имеют разные размеры.

ОСТОРОЖНО:
При замене убедитесь в том, что размеры цилиндра и
стакана соответствуют демонтированным.

ОСТОРОЖНО:
При сборке не допускайте попадания металлических
стружек, пыли и грязи в цилиндр колеса.

(1) Стакан
(2) Поршень

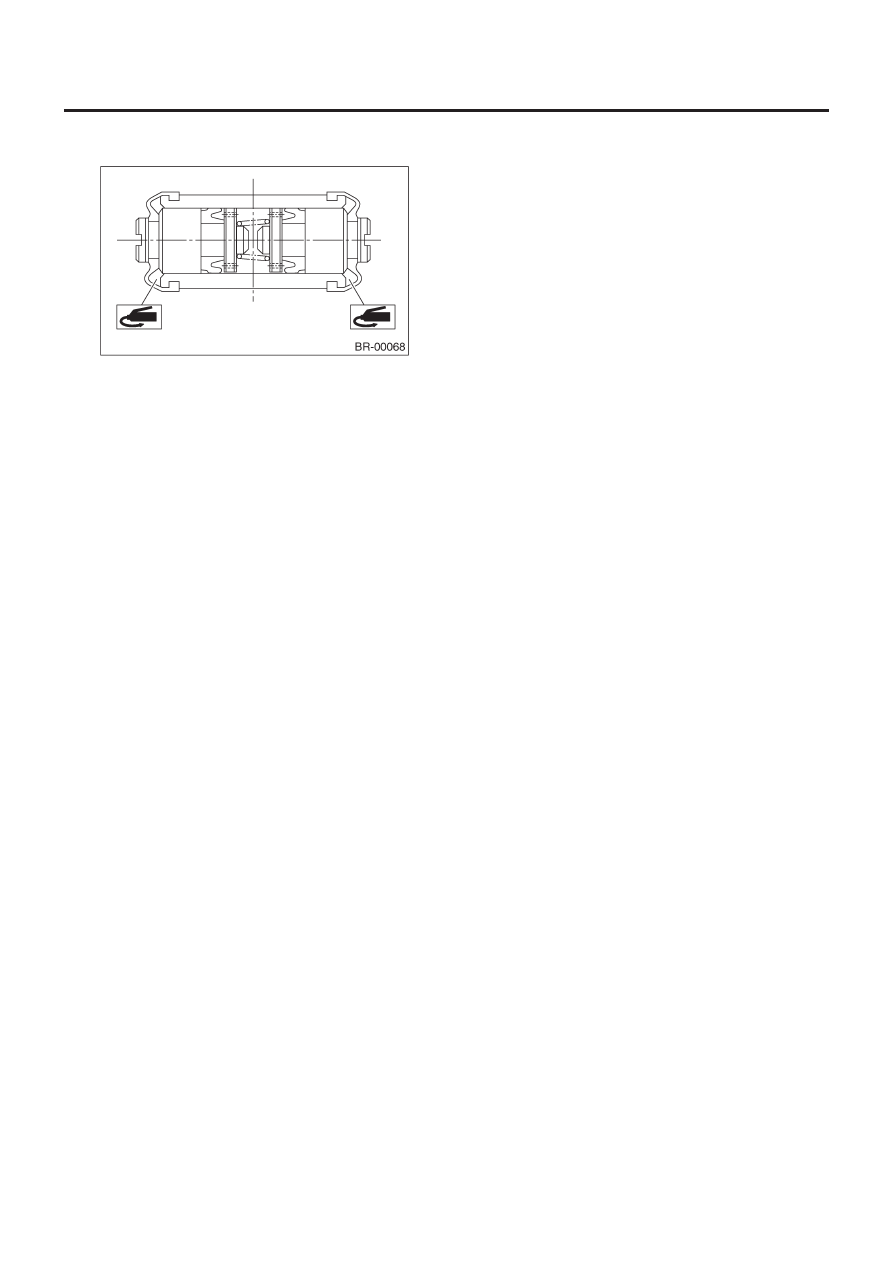

3) Нанесите резиновую смазку на внутреннюю поверхность
пыльника, как показано на рисунке.

ОСТОРОЖНО:
Никогда не используйте для этого тормозную смазку.

УСТРОЙСТВО ЗАДНЕГО БАРАБАННОГО ТОРМОЗА

BR-52

ТОРМОЗА

Смазка:

NIGLUBE RX-2 (№. K0779GA102)

E:   ОСМОТР

Замените заднюю пластину, колодку и т.д. в случае их замет-
ного износа или деформации.
