ЗАДНИЙ ДИСКОВЫЙ РОТОР

BR-41

ТОРМОЗА

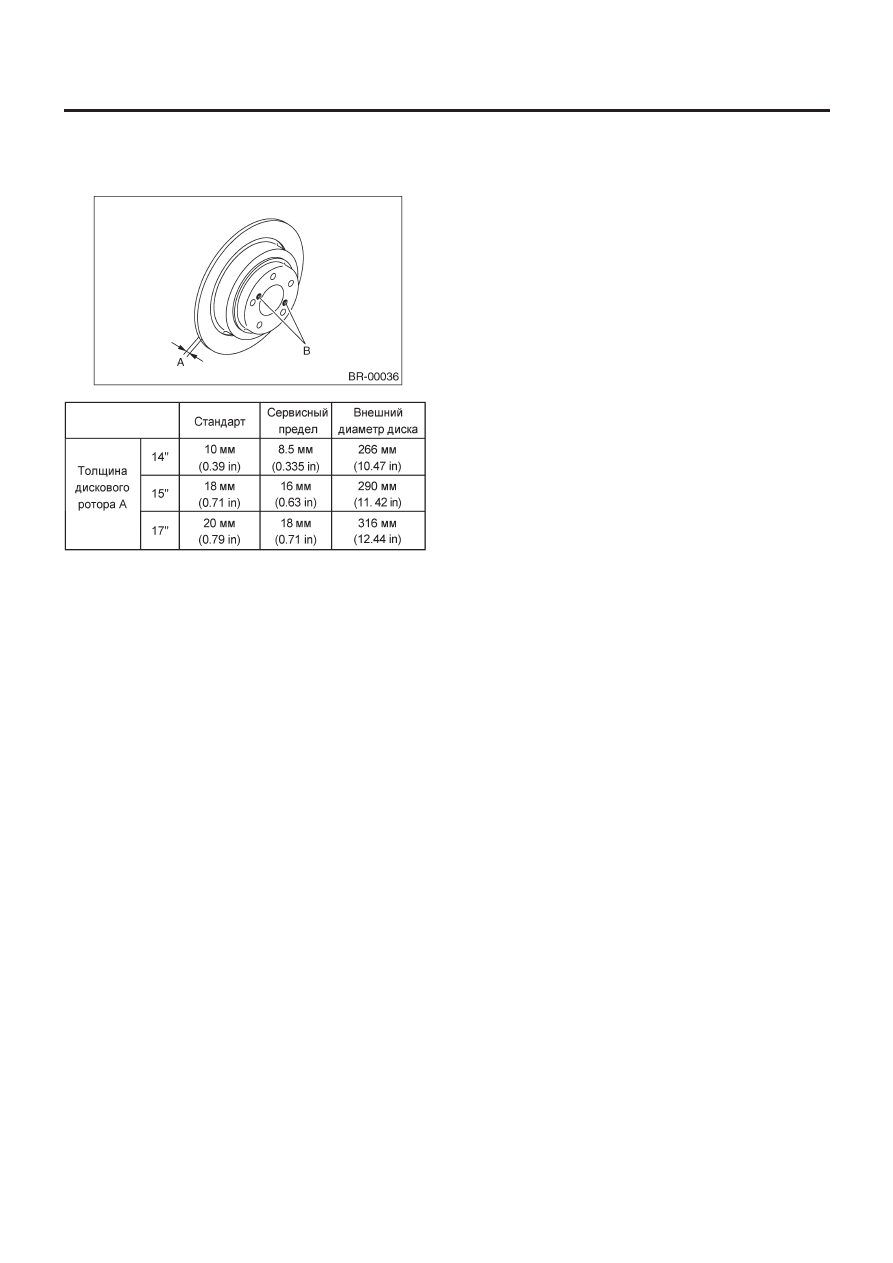

4) Установите микрометр на 10 мм (0.39 in) внутрь от внешне-
го периметра ротора и измерьте толщину дискового ротора.
Если толщина не соответствует сервисному пределу, заме-
ните дисковый ротор.

УСТРОЙСТВО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

BR-42

ТОРМОЗА

7. Устройство заднего дискового тормоза

A:  ДЕМОНТАЖ

1. 14 ДЮЙМОВ

ОСТОРОЖНО:
Не допускайте попадания тормозной жидкости на кузов
автомобиля; при попадании смойте ее водой и хорошо
вытрите.
1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.

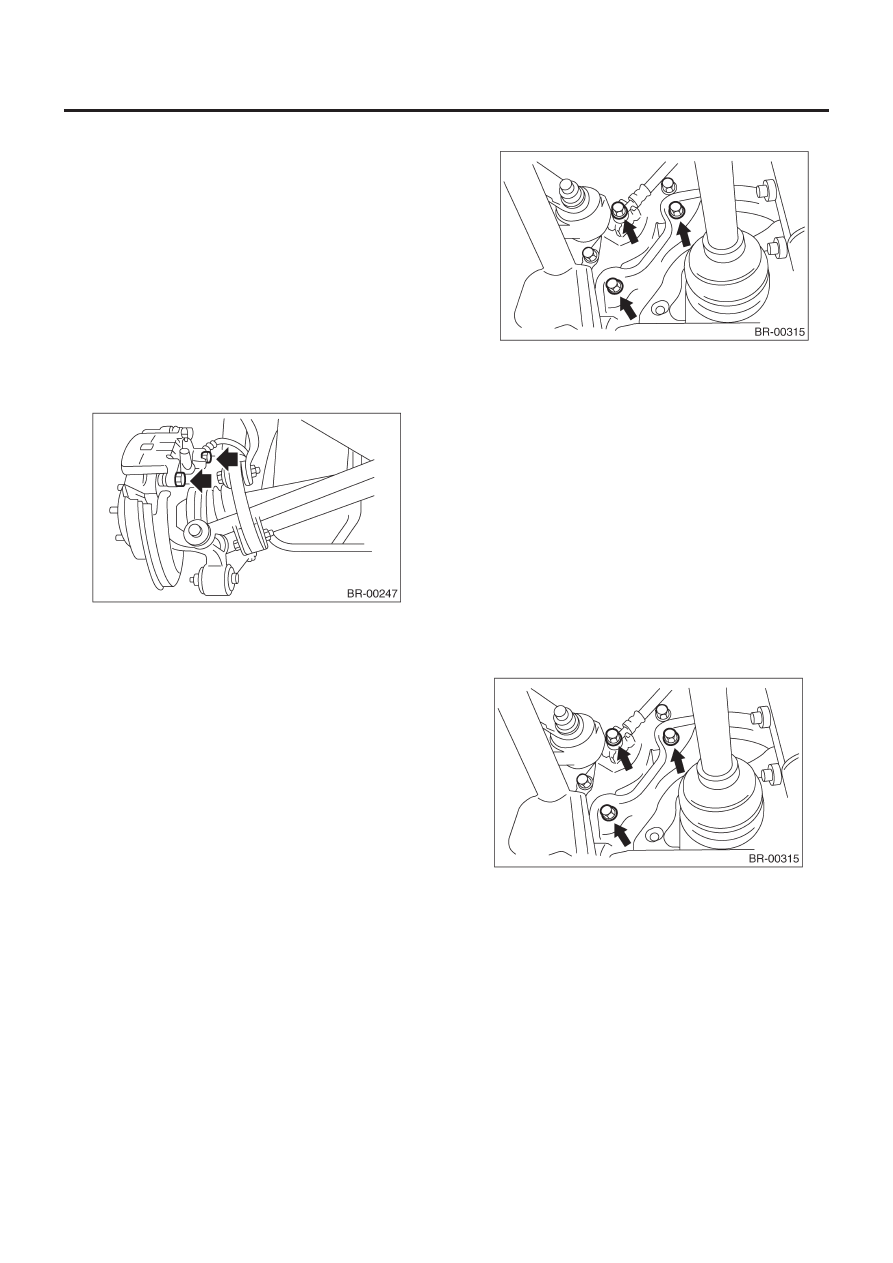

4) Отсоедините тормозной шланг от устройства корпуса суп-
порта.
5) Снимите болт, крепящий запорный палец на корпусе суп-
порта.

6) Поднимите корпус суппорта и передвиньте его в сторону
центра автомобиля, чтобы отделить его от опоры.
7) Снимите опору с кожуха.

ПРИМЕЧАНИЕ:
Снимайте опору только при замене опоры или ротора. При
обслуживании устройства корпуса суппорта в демонтаже
опоры необходимости нет.

8) Удалите грязь и инородные частицы с устройства корпуса
суппорта и опоры.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

2. 15 ДЮЙМОВ

ОСТОРОЖНО:
Не допускайте попадания тормозной жидкости на кузов
автомобиля; при попадании смойте ее водой и хорошо
вытрите.

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.
4) Снимите колодки с корпуса суппорта. <См.BR-37, ДЕМОН-
ТАЖ, Задние тормозные колодки.>
5) Отсоедините тормозной шланг от устройства корпуса суп-
порта.

6) Снимите корпус суппорта с кожуха.

7) Удалите грязь и инородные частицы с устройства корпуса
суппорта.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

3. 17 ДЮЙМОВ

ОСТОРОЖНО:
Не допускайте попадания тормозной жидкости на кузов
автомобиля; при попадании смойте ее водой и хорошо
вытрите.

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите колеса.
4) Снимите колодки с корпуса суппорта. <См.BR-37, 17 ДЮЙ-
МОВ, ДЕМОНТАЖ, Снимите колодки с корпуса суппорта.>
5) Отсоедините тормозной шланг от корпуса суппорта.
6) Снимите корпус суппорта с кожуха.

7) Удалите грязь и инородные частицы с корпуса суппорта.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

УСТРОЙСТВО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

BR-43

ТОРМОЗА

B:  УСТАНОВКА

1. 14 ДЮЙМОВ

1) Установите опору на кожух.

Момент затяжки:

52 Н•м (5.3 кгс-м, 38.3 ft-lb)

2) Нанесите тонкий слой Molykote AS880N (№ K0777YA010) на
фрикционную часть между колодкой и зажимом колодки.
3) Установите колодки на кожух.
4) Установите корпус суппорта на кожух.

Момент затяжки:

37 Н•м (3.8 кгс-м, 27.5 ft-lb)

5) Замените прокладки тормозного шланга на новые и подсо-
едините тормозной шланг.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

6) Спустите воздух из тормозной системы.

2. 15 ДЮЙМОВ

1) Установите корпус суппорта на кожух.

Момент затяжки:

52 Н•м (5.3 кгс-м, 38.3 ft-lb)

2) Нанесите тонкий слой Molykote AS880N (№K0777YA010) на
фрикционную часть между колодкой и зажимом колодки.
3) Установите колодки на корпус суппорта.
4) Замените прокладки тормозного шланга на новые и подсо-
едините тормозной шланг.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

5) Спустите воздух из тормозной системы.

3. 17 ДЮЙМОВ

1) Установите корпус суппорта на кожух.

Момент затяжки:

65 Н•м (6.6 кгс-м, 47.9 ft-lb)

2) Установите колодки на корпус суппорта.
3) Замените прокладки тормозного шланга на новые и подсо-
едините тормозной шланг.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

4) Спустите воздух из тормозной системы.

C:  РАЗБОРКА

1. 14 ДЮЙМОВ

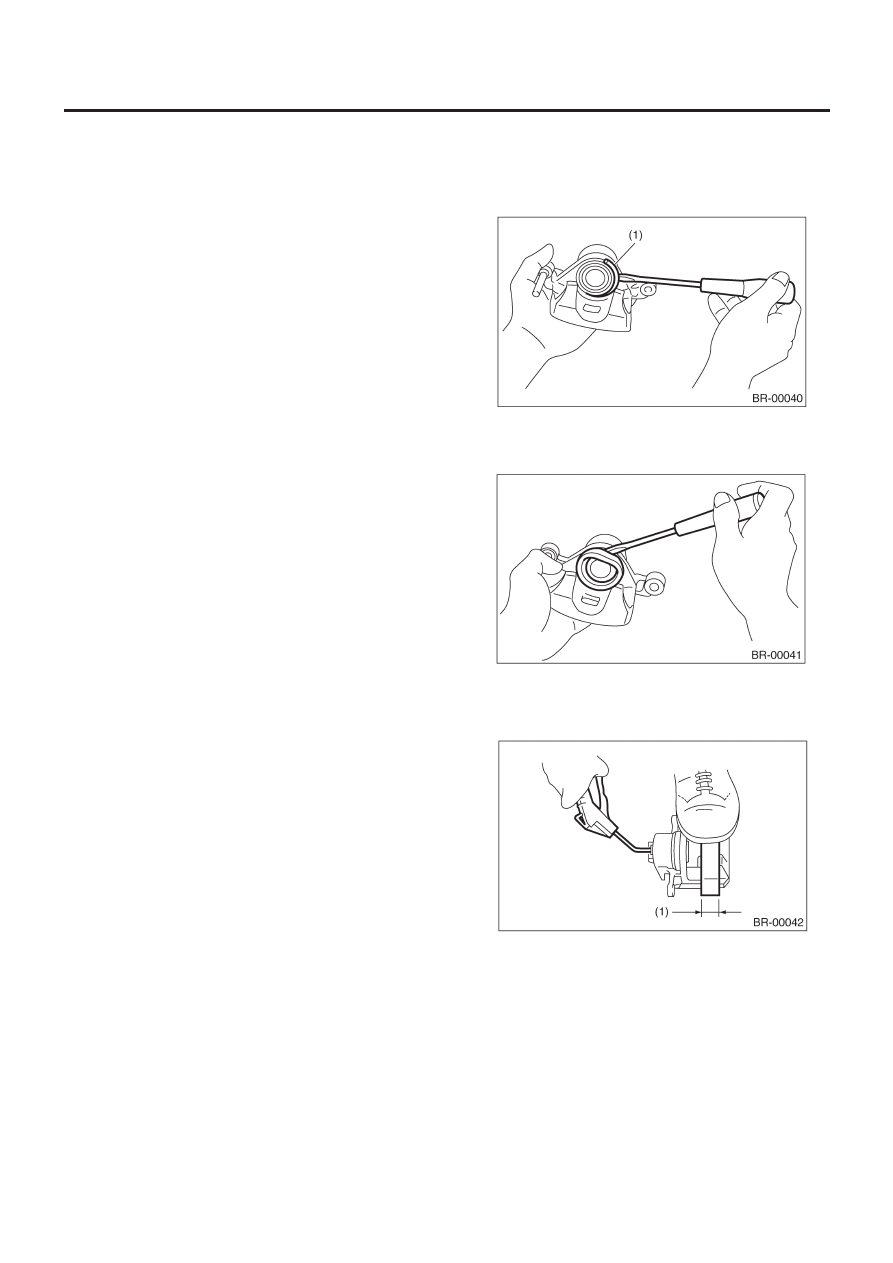

1) Снимите кольцо чехла.

(1)    Кольцо чехла

2) Снимите чехол поршня.

3) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.
4) Постепенно подведите сжатый воздух через установочное
отверстие тормозного шланга, чтобы вывести поршень.

(1)    Поместите сюда деревянный блок шириной 30 мм

(1.18 in).

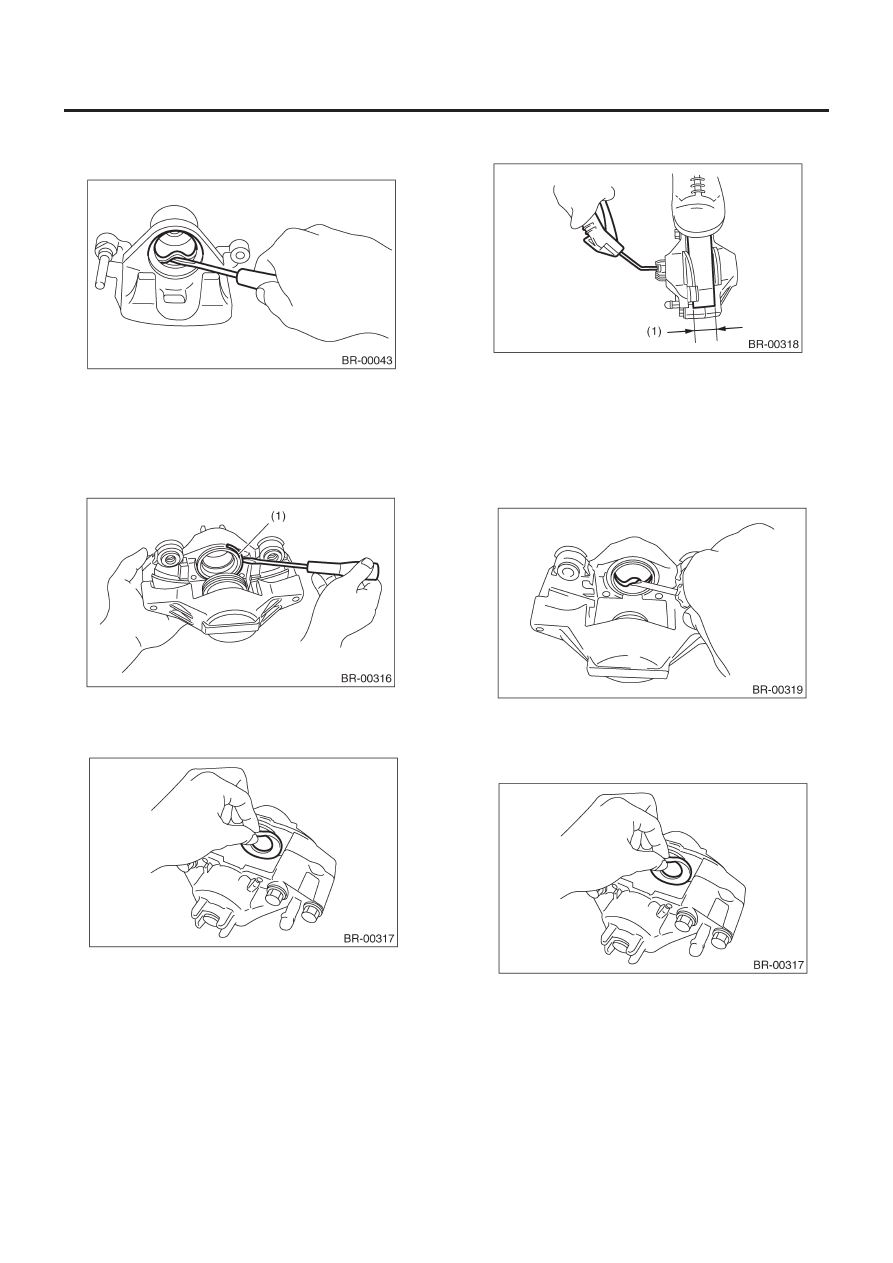

5) Снимите уплотнитель поршня с цилиндра на корпусе суп-
порта.

УСТРОЙСТВО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

BR-44

ТОРМОЗА

ОСТОРОЖНО:
Следите за тем, чтобы не повредить цилиндр и паз уп-
лотнителя поршня.

6) Снимите рукав запорного пальца и чехол с корпуса суппор-
та.
7) Снимите чехол направляющего пальца.

2. 15 ДЮЙМОВ

1) Снимите кольцо чехла.

(1)    Кольцо чехла

2) Снимите чехол поршня.

3) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.

4) Постепенно подведите сжатый воздух через установочное
отверстие тормозного шланга, чтобы вывести поршень.

(1)    Поместите сюда деревянный блок шириной 30 мм

(1.18 in).

5) Снимите уплотнитель поршня с цилиндра на корпусе суп-
порта.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить цилиндр и паз уп-
лотнителя поршня.

3. 17 ДЮЙМОВ

1) Снимите чехол поршня с конца поршня.

2) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.
