ОБЩЕЕ ОПИСАНИЕ

BR-17

ТОРМОЗА

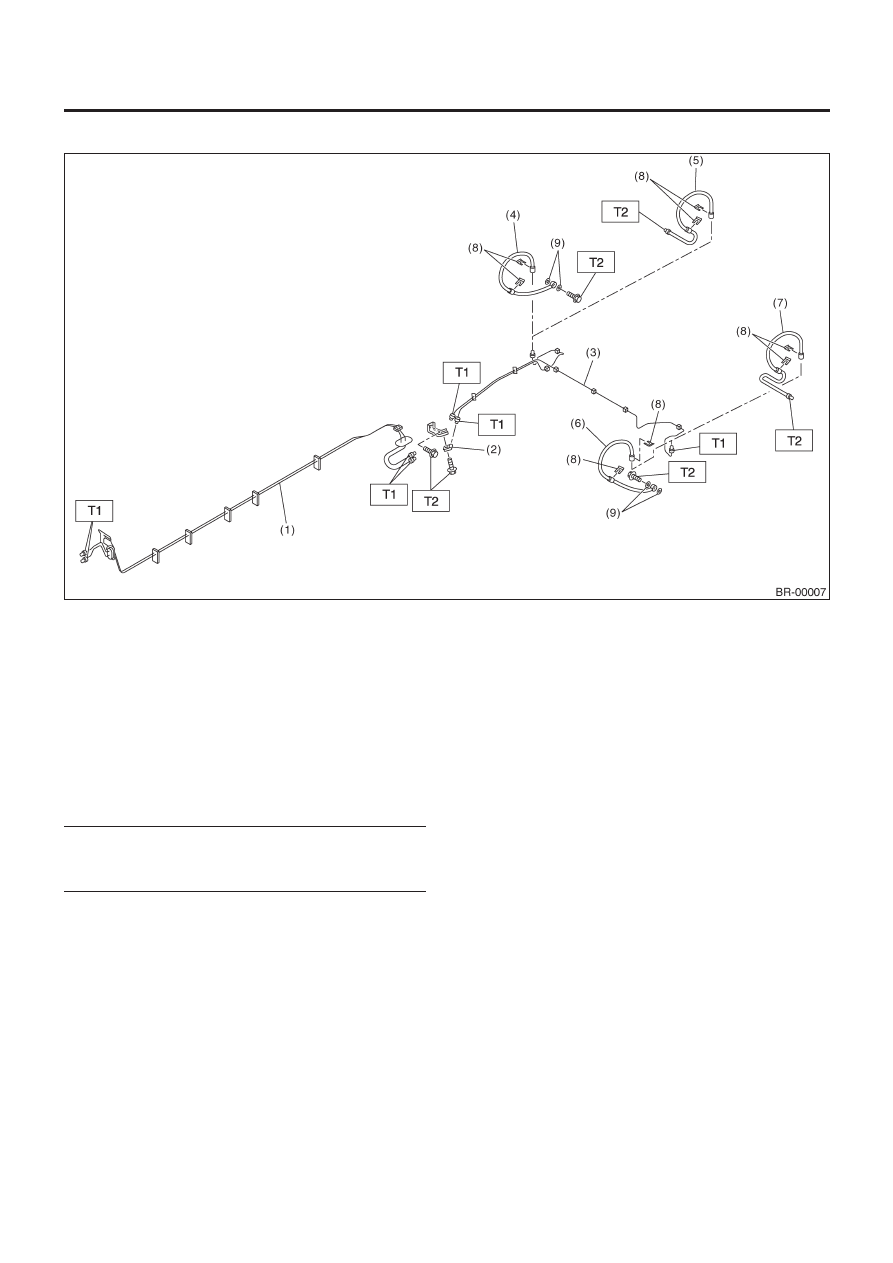

(1)  Устройство центральной тормозной трубки
(2) Двухсторонний

коннектор

(3)  Устройство задней тормозной трубки
(4)  Задний правый тормозной шланг (модель с дисковыми

тормозами)

(5)  Задний правый тормозной шланг (модель с барабан-

ными тормозами)

(6)  Задний левый тормозной шланг (модель с дисковыми

тормозами)

(7)  Задний левый тормозной шланг (модель с барабанны-

ми тормозами)

(8) Зажим
(9) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

15 (1.5,10.8)

T2:

18 (1.8, 13.0)

6. ЦЕНТРАЛЬНЫЕ И ЗАДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

ОБЩЕЕ ОПИСАНИЕ

BR-18

ТОРМОЗА

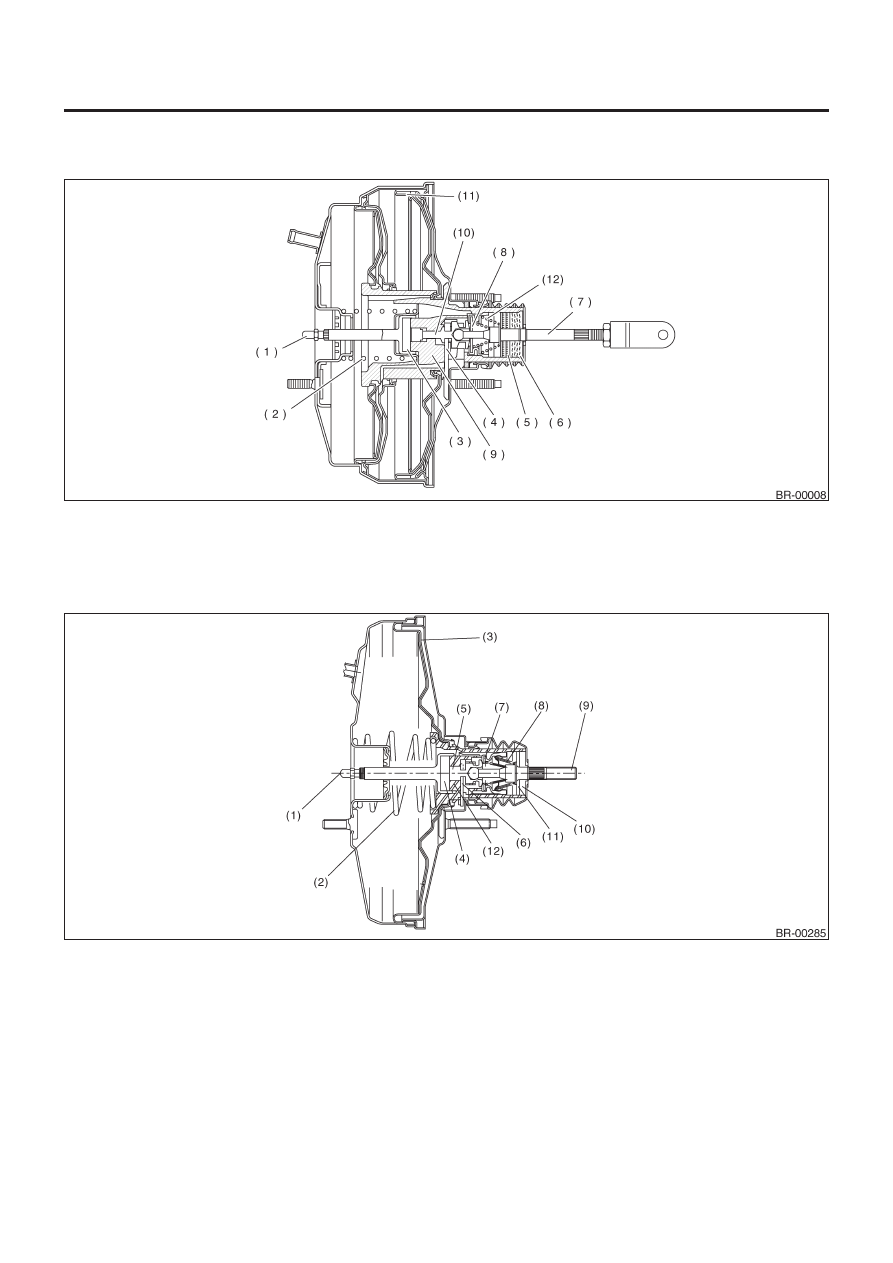

7.  УСИЛИТЕЛЬ ТОРМОЗОВ

• МОДЕЛЬ с ABS

• МОДЕЛЬ без ABS

(1) Нажимная

штанга

(2) Возвратная

пружина

(3) Диск

включения

(4) Ключ

(5) Фильтр
(6) Глушитель
(7) Рабочий

шток

(8) Тарельчатый

клапан

(9)

Корпус клапана

(10) Скальчатый клапан
(11) Пластина диафрагмы
(12)  Возвратная пружина клапана

(1) Нажимная

штанга

(2) Возвратная

пружина

(3) Пластина

диафрагмы

(4) Диск

включения

(5) Скальчатый

клапан

(6) Ключ
(7) Тарельчатый

клапан

(8)  Возвратная пружина клапана

(9)

Рабочий шток

(10) Глушитель
(11) Фильтр
(12) Корпус клапана

ОБЩЕЕ ОПИСАНИЕ

BR-19

ТОРМОЗА

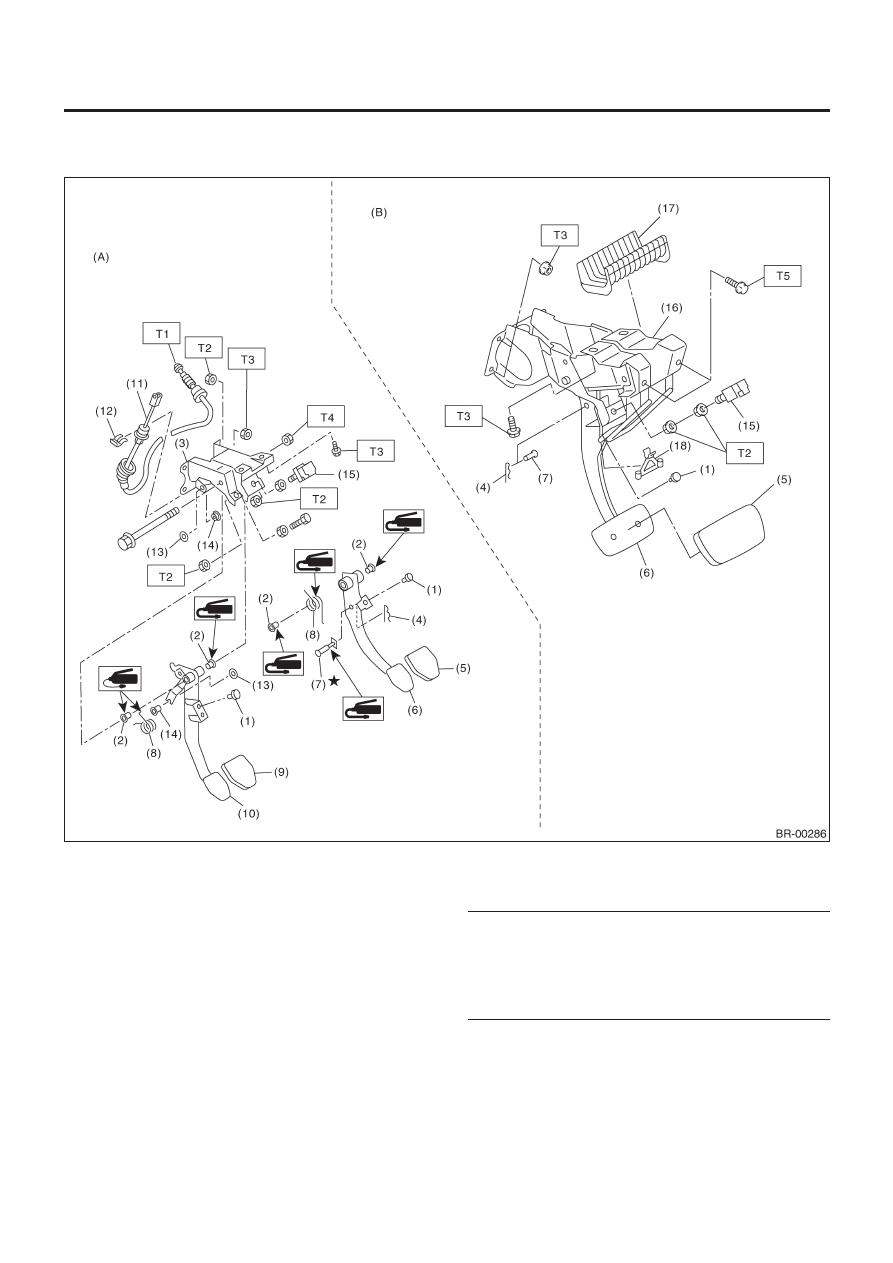

8.  ПЕДАЛЬ ТОРМОЗА

•  МОДЕЛЬ 1.6 L

(A)

LHD

(B) RHD
(1) Ограничитель
(2) Втулка
(3) Кронштейн

педали

(4) Обжимочный

фиксатор

(5)  Накладка педали тормоза
(6) Педаль

тормоза

(7) Штифт
(8) Пружина
(9)  Накладка педали сцепления
(10) Педаль сцепления
(11) Трос сцепления
(12)  Зажим троса сцепления
(13) Зажим
(14) Помощник пружины
(15) Переключатель стоп-сигналов
(16)  Устройство кронштейна педали тормоза

(17) Крышка
(18) Протектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.6,4.3)

T2:

8 (0.8,5.8)

T3:

18 (1.8, 13.0)

T4:

30 (3.1,22.4)

T5:

33 (3.3,24.3)

ОБЩЕЕ ОПИСАНИЕ

BR-20

ТОРМОЗА

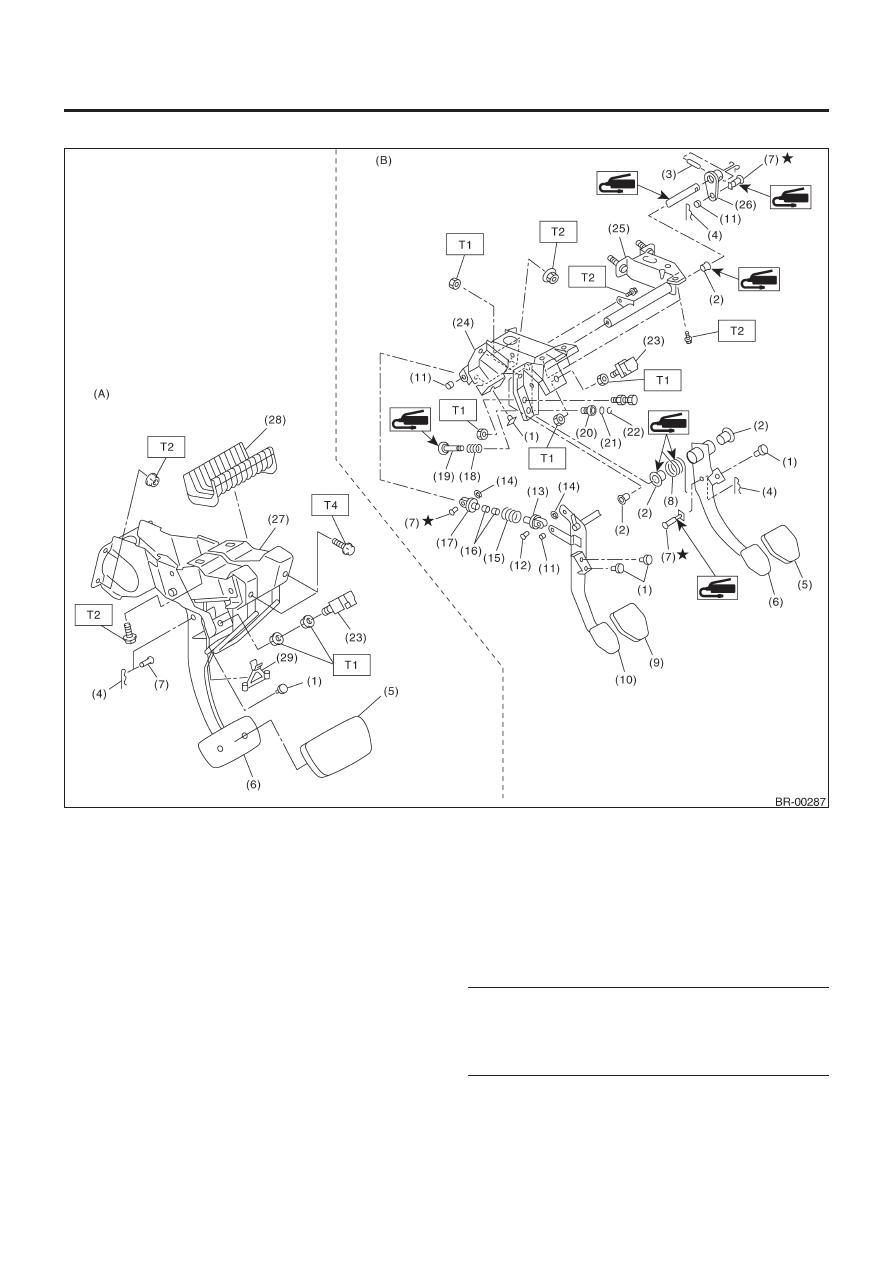

• МОДЕЛИ 2.0 L И 2.5 L

(A)

RHD

(B) LHD
(1) Ограничитель
(2) Втулка
(3) Пружинный

фиксатор

(4) Обжимочный

фиксатор

(5)  Накладка педали тормоза
(6) Педаль

тормоза

(7) Штифт
(8)  Пружина педали тормоза
(9)  Накладка педали сцепления
(10) Педаль сцепления
(11) Втулка C
(12) Штифт сцепления
(13)  Вспомогательный шток A
(14) Зажим
(15) Вспомогательная пружина
(16) Вспомогательная втулка
(17)  Вспомогательный шток B
(18) Пружина S
(19) Шток S

(20) Втулка S
(21) Кольцевой уплотнитель
(22) Зажим
(23) Переключатель стоп-сигналов
(24) Кронштейн педали
(25)  Кронштейн главного цилиндра муфты
(26) Рычаг
(27)  Устройство кронштейна педали тормоза
(28) Крышка
(29) Протектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

30 (3.1,22.4)

T4:

33 (3.3,24.3)
