ОБЩЕЕ ОПИСАНИЕ

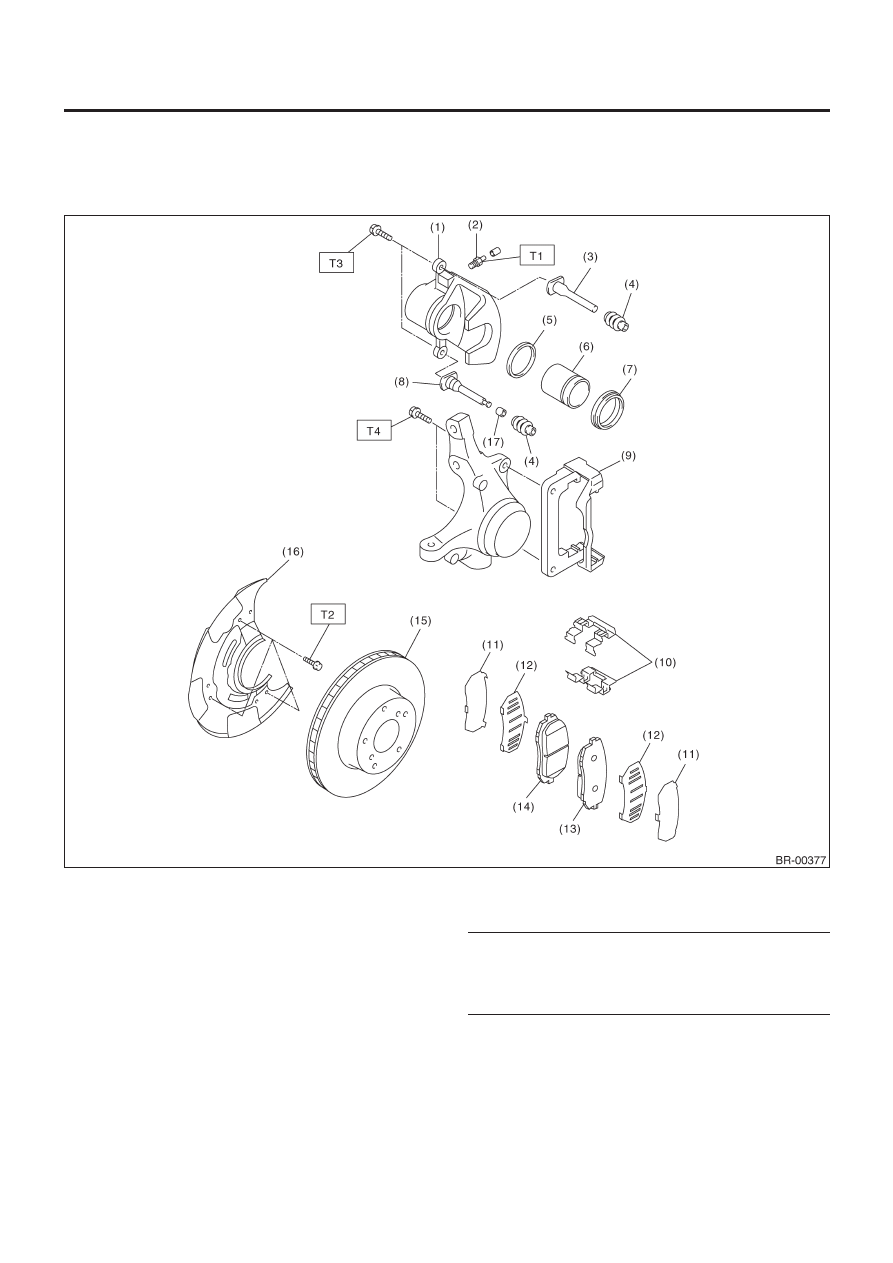

BR-5

ТОРМОЗА

B: КОМПОНЕНТ

1.  ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

•14 ДЮЙМОВ

(1) Корпус

суппорта

(2)  Винта сброса воздуха
(3)  Направляющий палец (зеленый)
(4) Чехол

пальца

(5) Уплотнитель

поршня

(6) Поршень
(7) Чехол

поршня

(8)  Стопорный штифт (желтый)
(9) Суппорт
(10) Зажим колодки
(11) Внешняя прокладка
(12) Внутренняя прокладка
(13) Колодка (внешняя)
(14) Колодка (внутренняя)
(15) Дисковый ротор

(16) Крышка диска
(17) Втулка

Момент затяжки: Н•м  (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

37 (3.8,27.5)

T4:

80 (8.2,59)

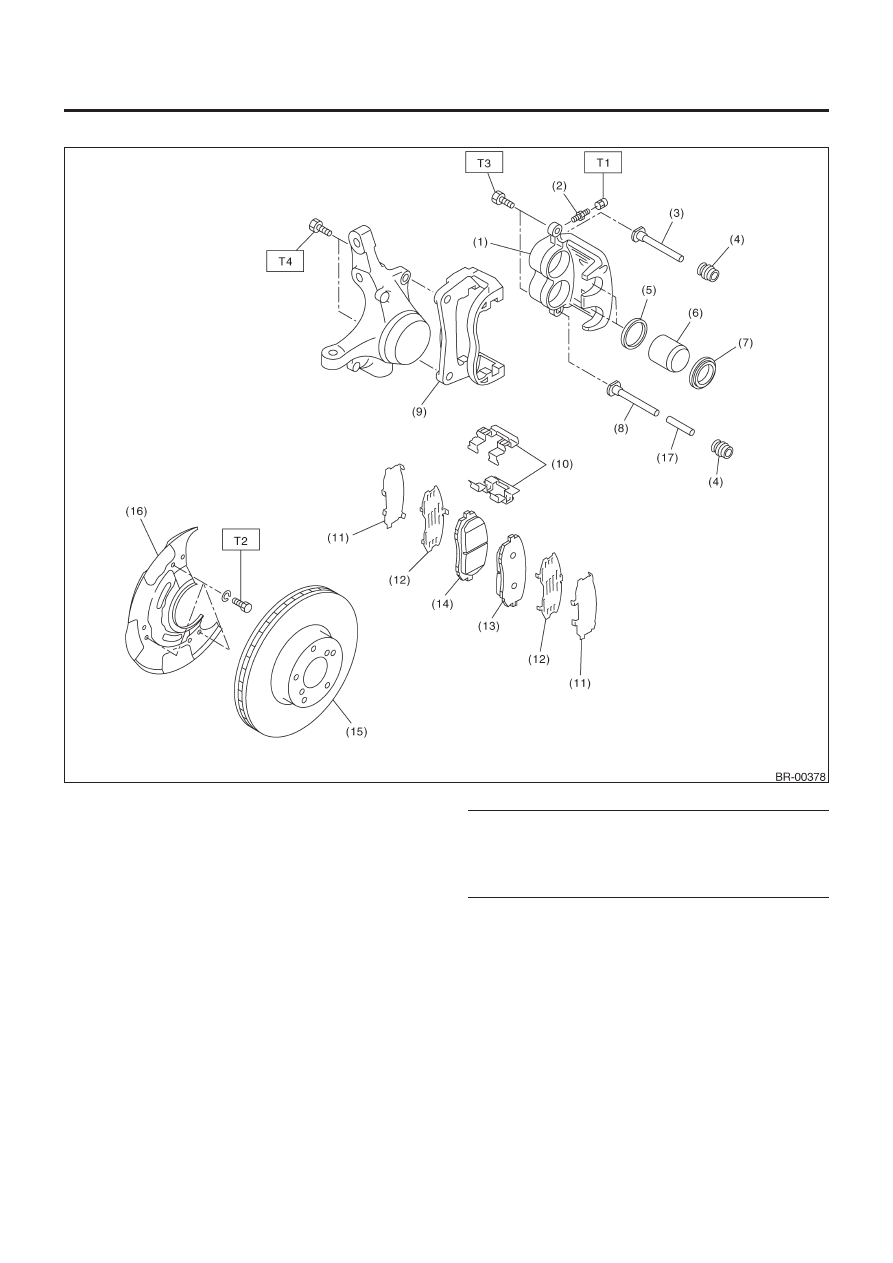

ОБЩЕЕ ОПИСАНИЕ

BR-6

ТОРМОЗА

•15 ДЮЙМОВ

(1) Корпус

суппорта

(2)  Винт сброса воздуха
(3)  Направляющий палец (зеленый)
(4) Чехол

пальца

(5) Уплотнитель

поршня

(6) Поршень
(7) Чехол

поршня

(8)  Стопорный штифт (желтый)
(9) Суппорт
(10) Зажим колодки
(11) Внешняя прокладка
(12) Внутренняя прокладка
(13) Колодка (внешняя)
(14) Колодка (внутренняя)
(15) Дисковый ротор
(16) Крышка диска
(17) Втулка

Момент затяжки: Н•м  (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

27 (2.8, 19.9)

T3:

37 (3.8,27.5)

T4:

80 (8.2,59)

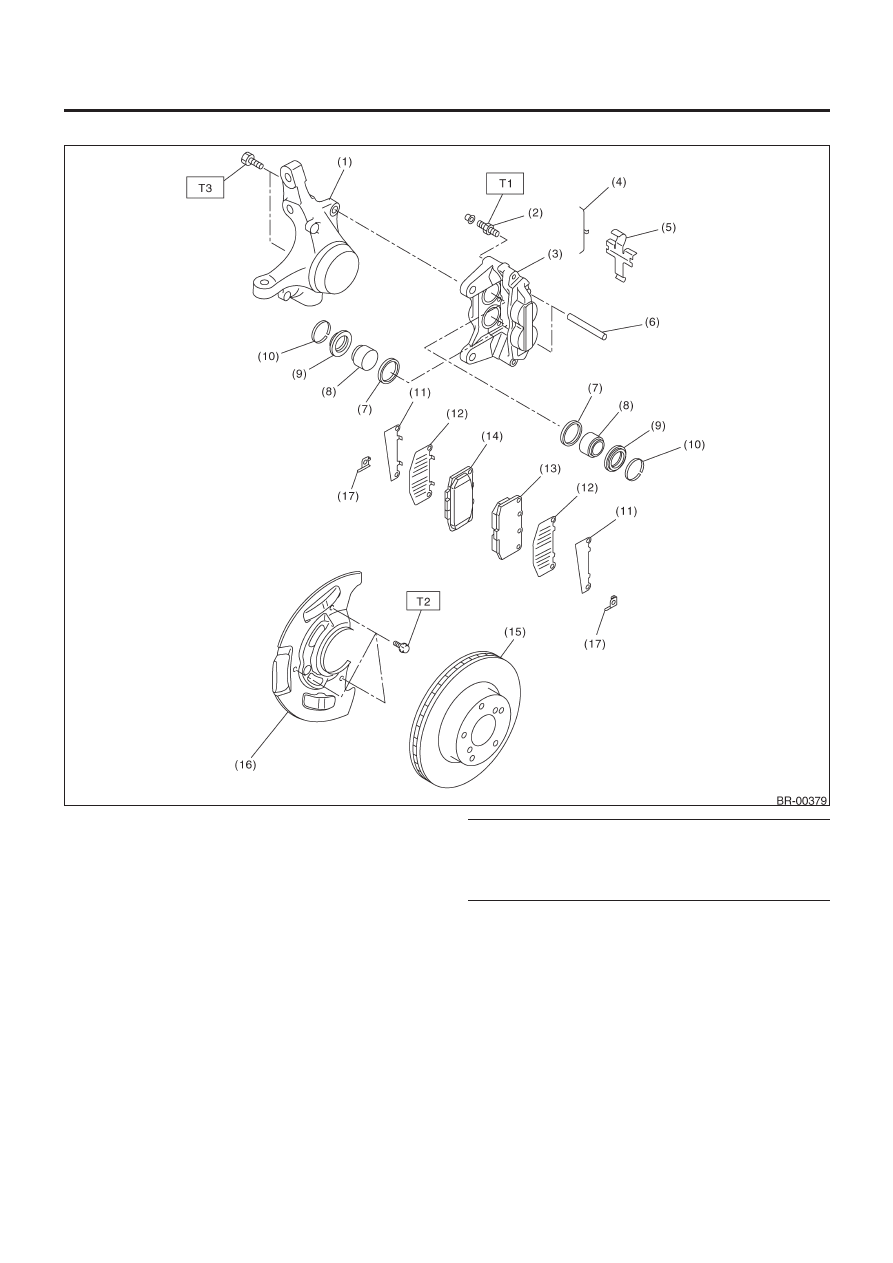

ОБЩЕЕ ОПИСАНИЕ

BR-7

ТОРМОЗА

•16 ДЮЙМОВ

(1) Кожух
(2)  Винт сброса воздуха
(3) Корпус

суппорта

(4) Зажим

M

(5) Поперечная

пружина

(6) Палец

колодки

(7) Уплотнитель

поршня

(8) Поршень
(9)  Чехол поршня
(10)  Кольцо чехла
(11) Внешняя прокладка
(12)  Внутренняя прокладка
(13)  Колодка (внешняя)
(14)  Колодка (внутренняя)
(15)  Дисковый ротор
(16) Крышка диска
(17) Расширитель

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

80 (8.2,59)

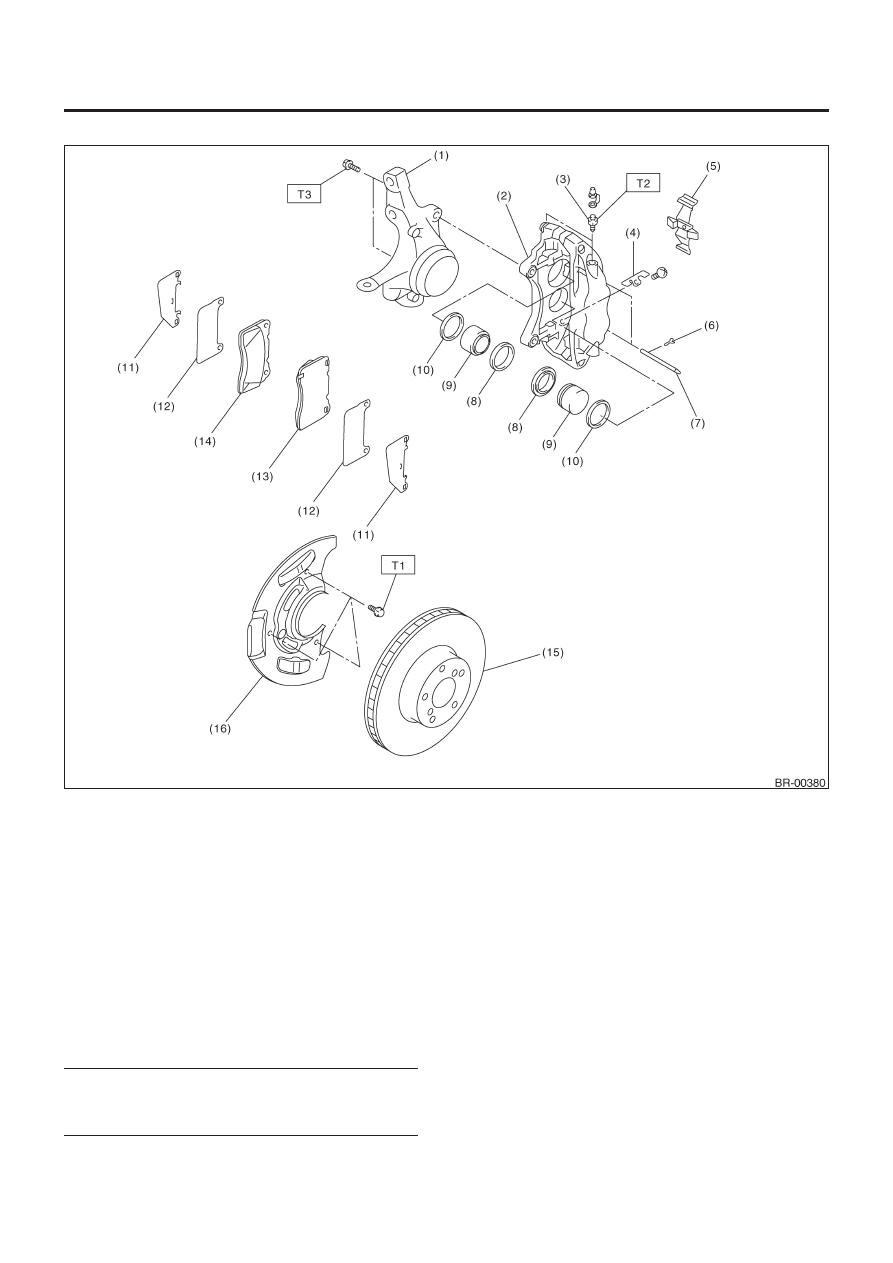

ОБЩЕЕ ОПИСАНИЕ

BR-8

ТОРМОЗА

•17 ДЮЙМОВ

(1) Кожух
(2) Корпус

суппорта

(3)  Винт сброса воздуха
(4) Направляющая

пластина

(5) Поперечная

пружина

(6) Зажим
(7) Палец

колодки

(8) Чехол

поршня

(9) Поршень
(10) Уплотнитель поршня
(11)  Прокладка колодки (внешняя)
(12)  Прокладка колодки (внутренняя)
(13) Колодка (внешняя)
(14) Колодка (внутренняя)
(15) Дисковый ротор
(16) Крышка диска

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    18 (1.8, 13.0)
T2:   20 (2.0, 14.5)
T3:    155(15.8,114.3)
