ОБЩЕЕ ОПИСАНИЕ

BR-13

ТОРМОЗА

4. ГЛАВНЫЙ ЦИЛИНДР

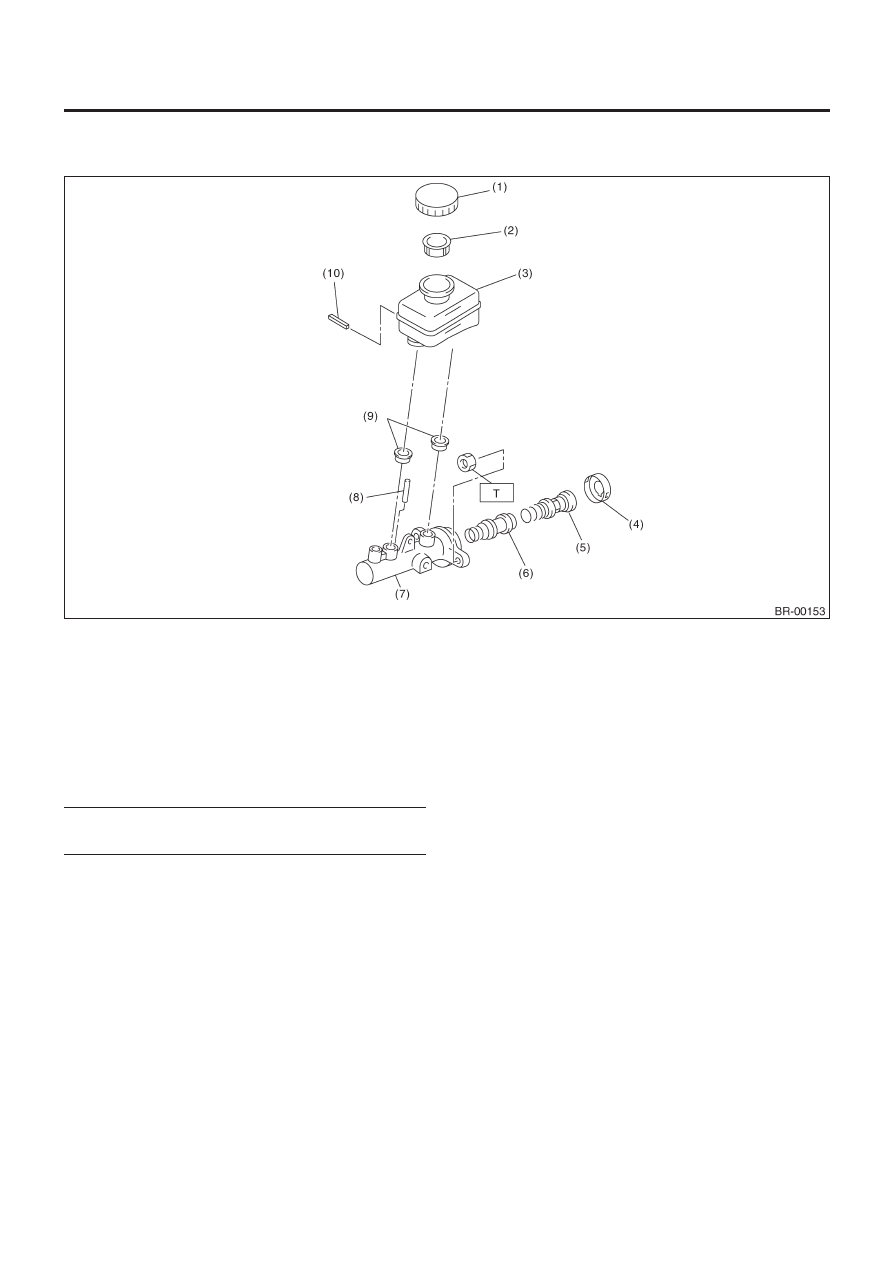

• МОДЕЛЬ LHD

(1) Крышка
(2) Фильтр
(3) Бачок
(4) Фиксатор

поршня

(5) Первичный

поршень

(6) Вторичный

поршень

(7) Корпус

цилиндра

(8) Палец

цилиндра

(9) Уплотнитель
(10) Палец

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    15 (1.5, 10.8)

ОБЩЕЕ ОПИСАНИЕ

BR-14

ТОРМОЗА

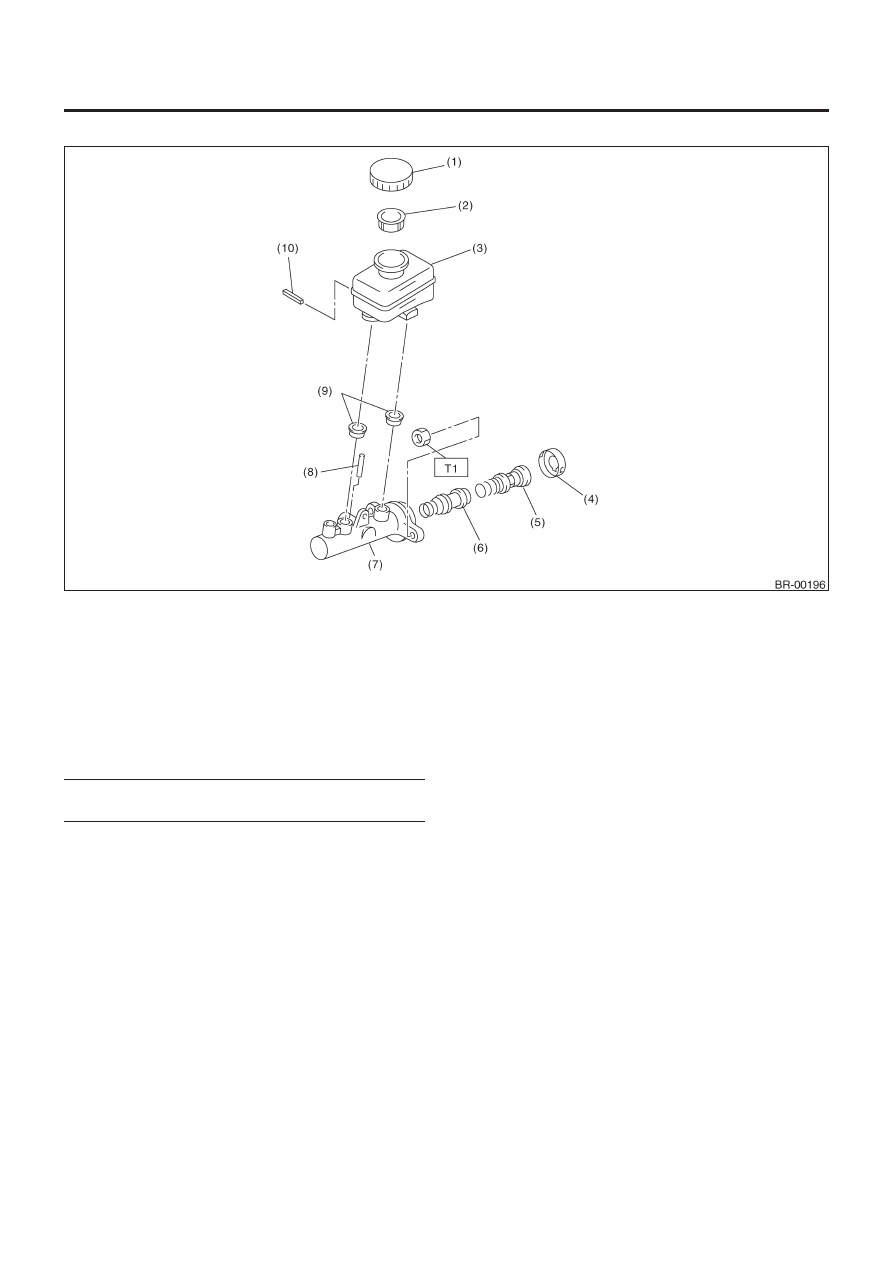

• МОДЕЛЬ RHD

(1) Крышка
(2) Фильтр
(3) Бачок
(4) Фиксатор

поршня

(5) Первичный

поршень

(6) Вторичный

поршень

(7) Корпус

цилиндра

(8) Палец

цилиндра

(9) Уплотнитель
(10) Палец

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

15 (1.5,10.8)

ОБЩЕЕ ОПИСАНИЕ

BR-15

ТОРМОЗА

5.   ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

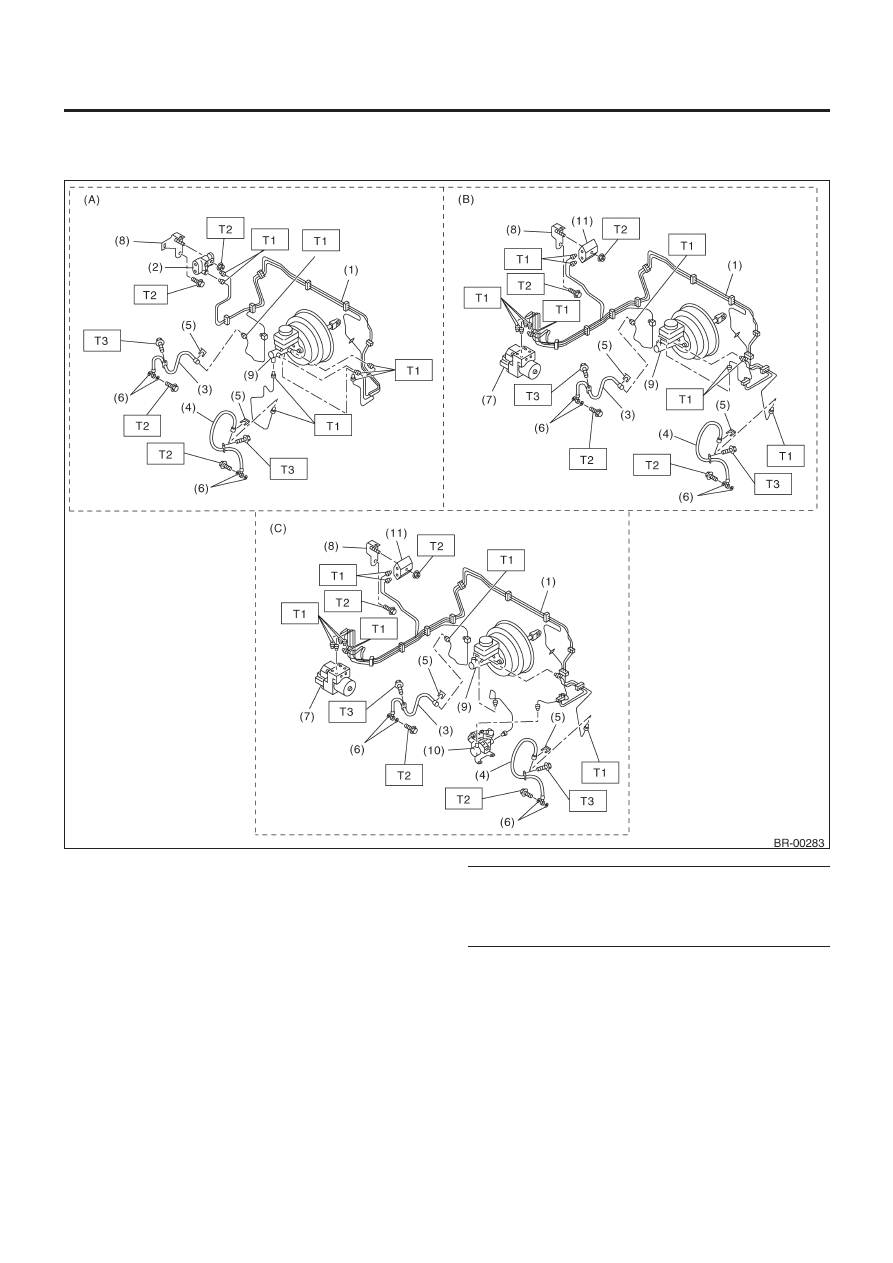

• МОДЕЛЬ LHD

(A)

Модель без ABS

(B) Модель с ABS
(C)  Модель с ABS (с хилл-холдером)
(1)  Устройство трубки переднего тормоза
(2) Распределительный

клапан

(3)  Передний правый тормозной шланг
(4)  Передний левый тормозной шланг
(5) Зажим
(6) Прокладка
(7)  Модуль управления ABS и узел управления гидравли-

кой (ABSCM&H/U)

(8) Кронштейн
(9) Главный

цилиндр

(10) Хилл-холдер
(11) Двухсторонний коннектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

15 (1.5,10.8)

T2:

18 (1.8, 13.0)

T3:

32 (3.3,23.6)

ОБЩЕЕ ОПИСАНИЕ

BR-16

ТОРМОЗА

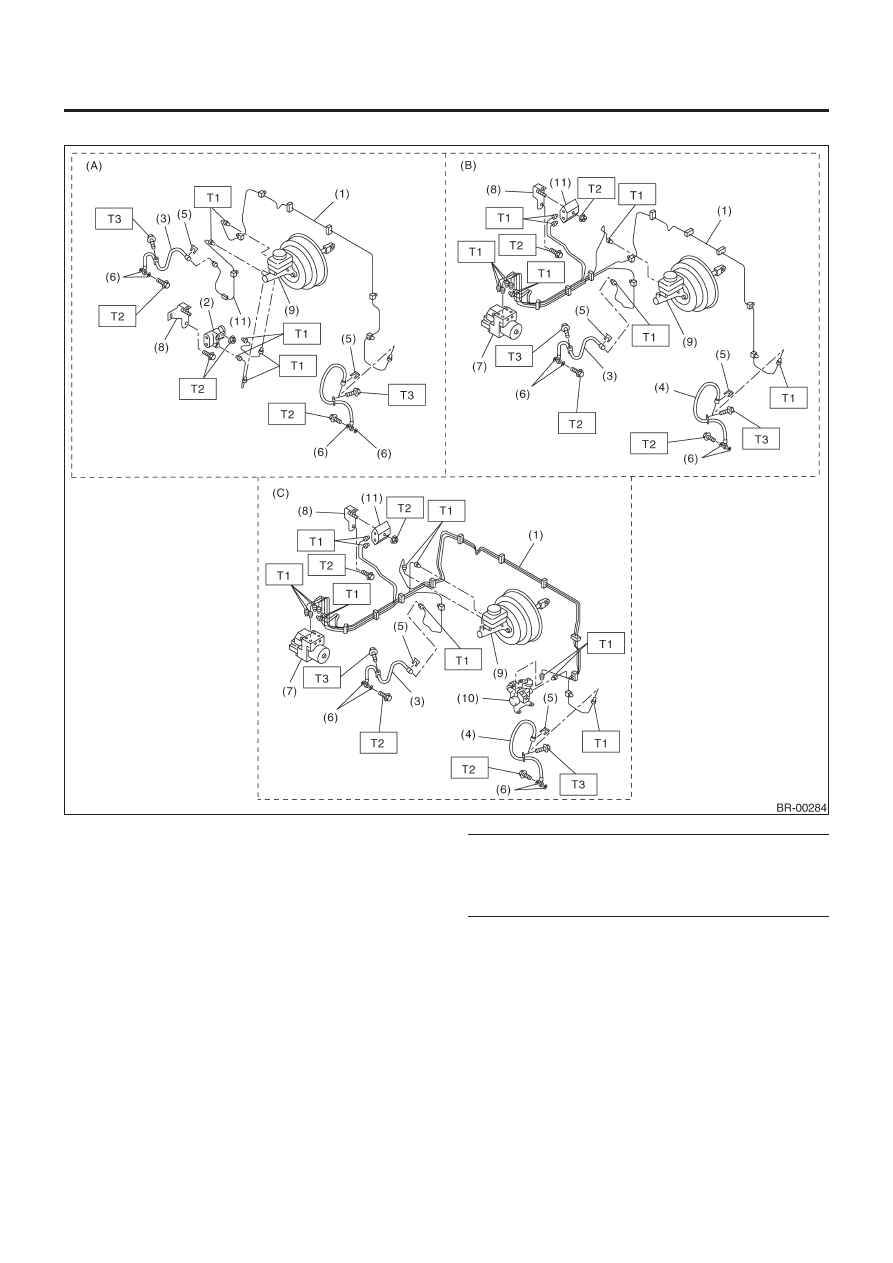

• МОДЕЛЬ RHD

(A)

Модель без ABS

(B)  Модель с ABS
(C)  Модель с ABS (с хилл-холдером)
(1)  Устройство трубки переднего тормоза
(2) Распределительный

клапан

(3)  Передний правый тормозной шланг
(4)  Передний левый тормозной шланг
(5) Зажим
(6) Прокладка
(7)  Модуль управления ABS и узел управления гидравли-

кой (ABSCM&H/U)

(8) Кронштейн
(9) Главный

цилиндр

(10) Хилл-холдер
(11) Двухсторонний коннектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

15 (1.5,10.8)

T2:

18 (1.8, 13.0)

T3:

32 (3.3,23.6)
