ОБЩЕЕ ОПИСАНИЕ

BR-21

ТОРМОЗА

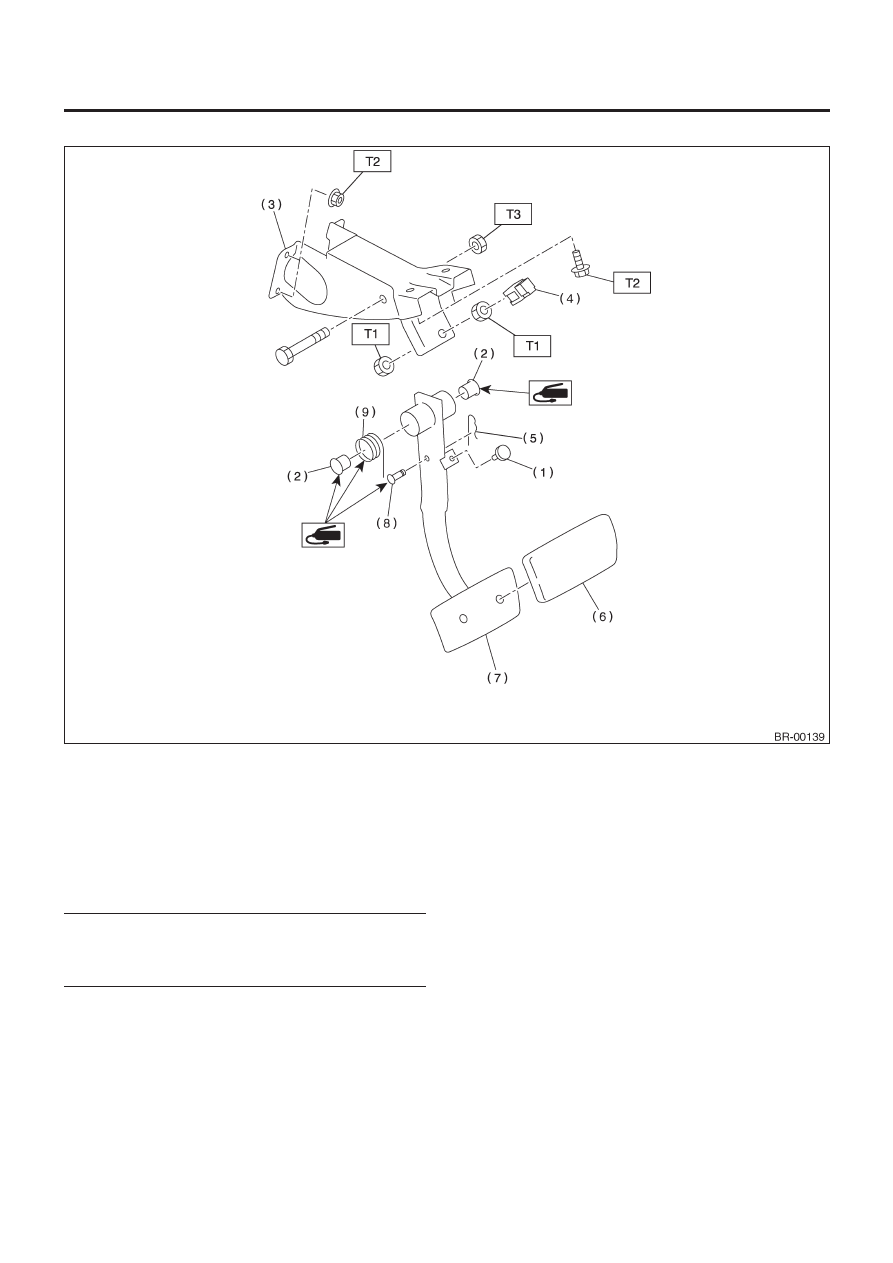

• МОДЕЛЬ LHD AT

(1)  Ограничитель
(2)  Втулка
(3)  Кронштейн педали
(4)  Переключатель стоп-сигналов
(5) Обжимочный

фиксатор

(6)  Накладка педали тормоза
(7) Педаль

тормоза

(8) Штифт
(9)  Пружина педали тормоза

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

29 (3.0,21.7)

ОБЩЕЕ ОПИСАНИЕ

BR-22

ТОРМОЗА

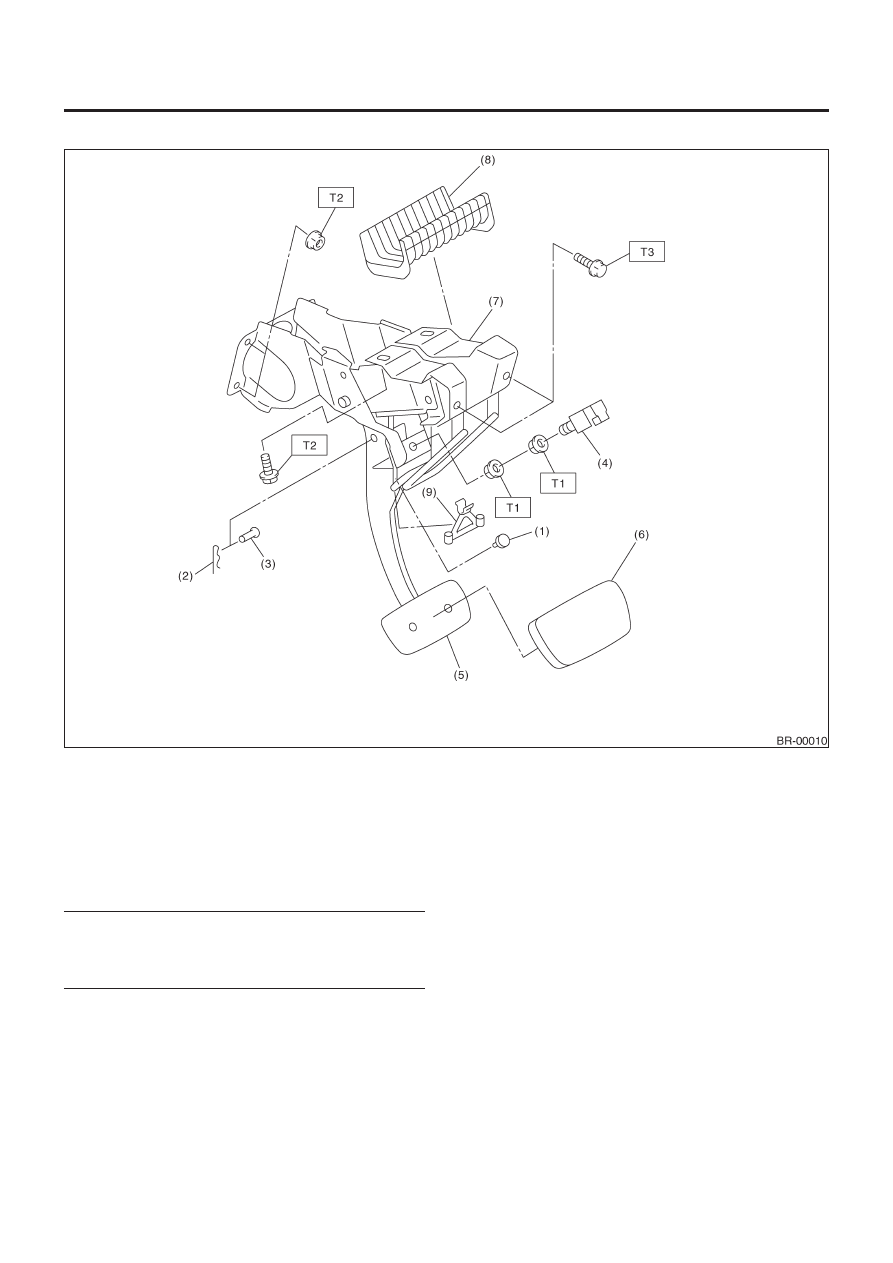

• МОДЕЛЬ RHD

(1)

Ограничитель

(2)

Обжимочный фиксатор

(3)

Штифт

(4) Переключатель

стоп-сигналов

(5)

Педаль тормоза

(6)  Накладка педали тормоза
(7)  Устройство кронштейна педали тормоза
(8) Крышка
(9) Протектор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8,5.8)

T2:

18 (1.8, 13.0)

T3:

33(3.3,24.3)

ОБЩЕЕ ОПИСАНИЕ

BR-23

ТОРМОЗА

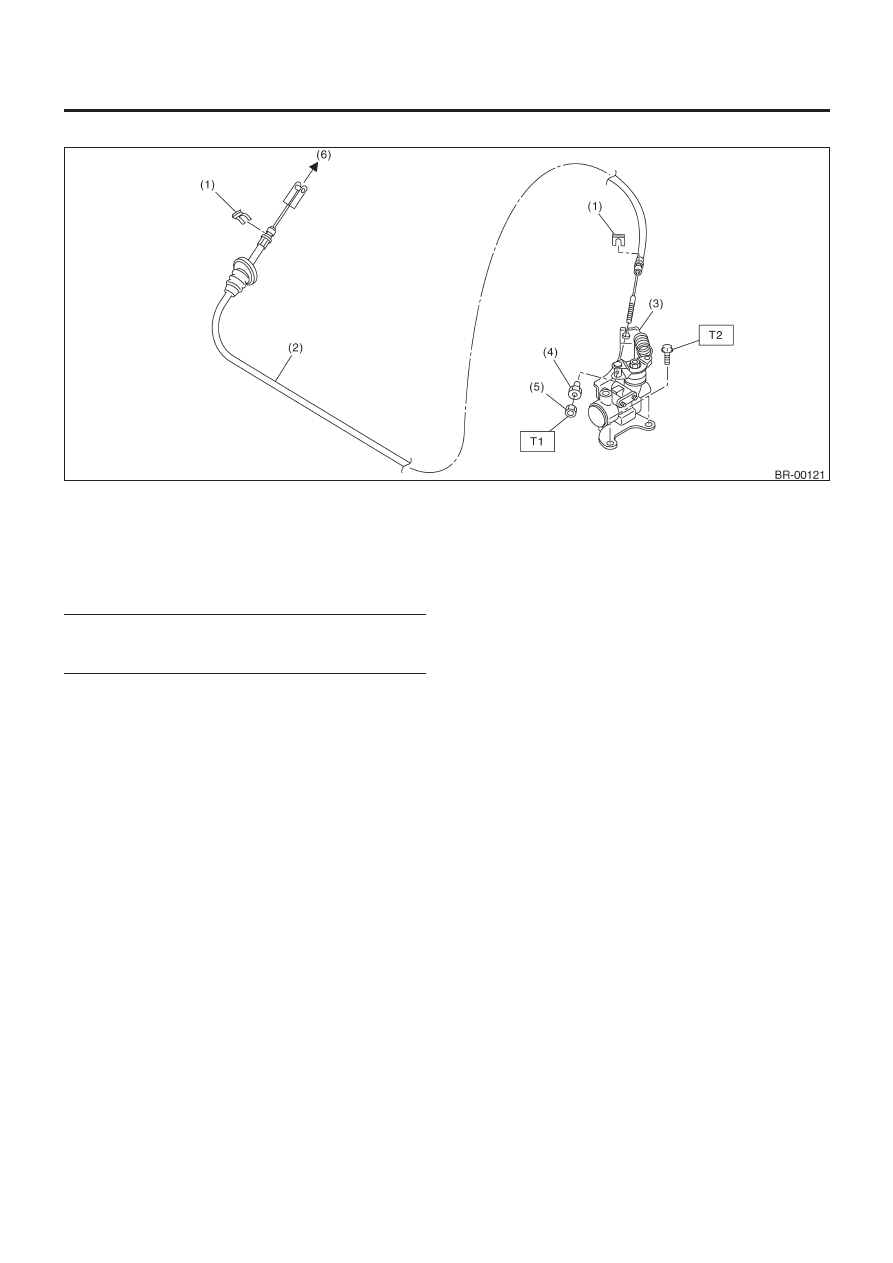

9. ХИЛЛ-ХОЛДЕР

(1) Зажим
(2) Трос

PHV

(3)  PHV (клапан удержания давления)
(4) Регулировочная

гайка

(5)

Запорная гайка

(6)  К педали сцепления

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

3.5 (0.35,2.5)

T2:

18 (1.8, 13.0)

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.

ОБЩЕЕ ОПИСАНИЕ

BR-24

ТОРМОЗА

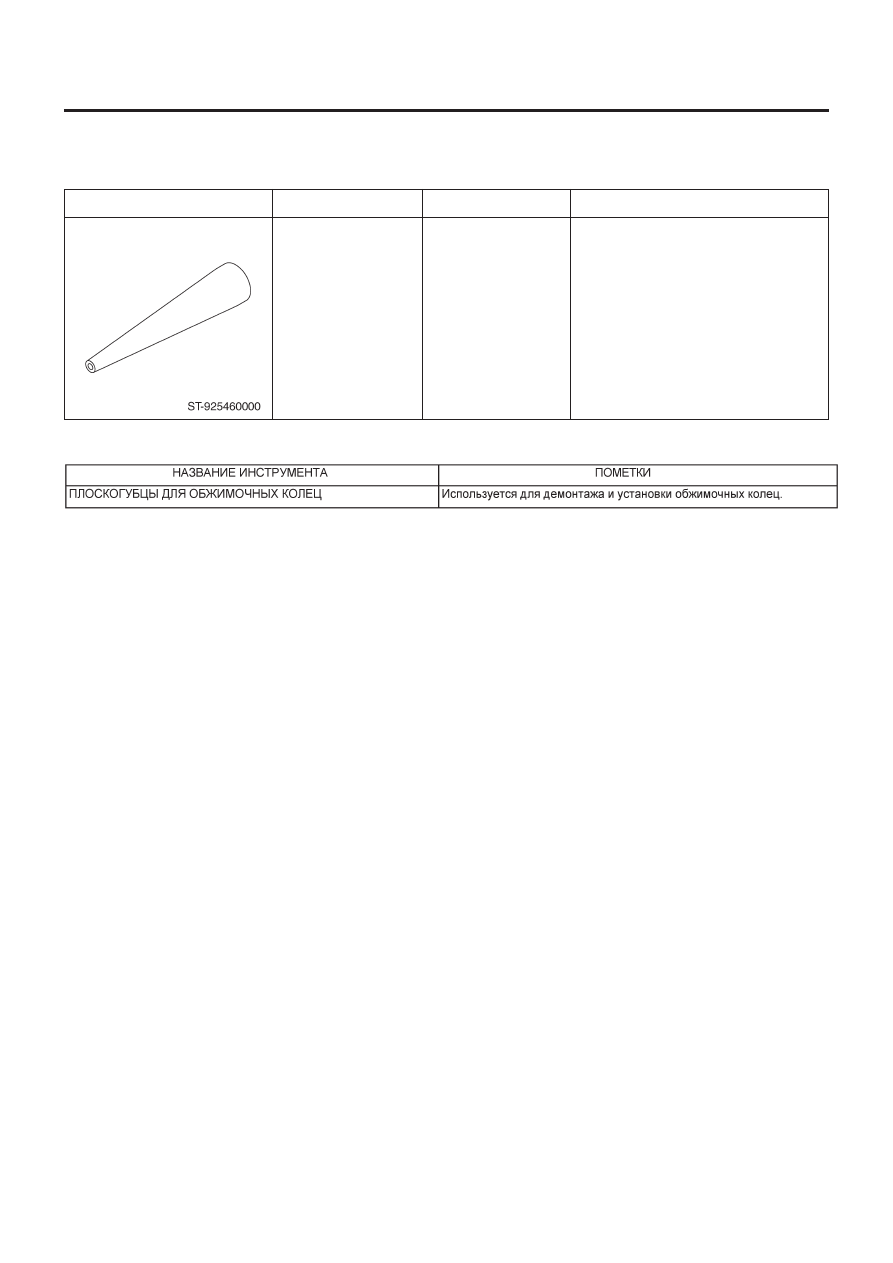

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЕ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

925460000

АДАПТЕР КОЛЕСНОГО
ЦИЛИНДРА 11/16"

Используется для установки стакана на
поршень колесного цилиндра
(Размер 11/16").

ОПИСАНИЕ

ПОМЕТКИ
