ПЕРЕДНИЕ ТОРМОЗНЫЕ КОЛОДКИ

BR-25

ТОРМОЗА

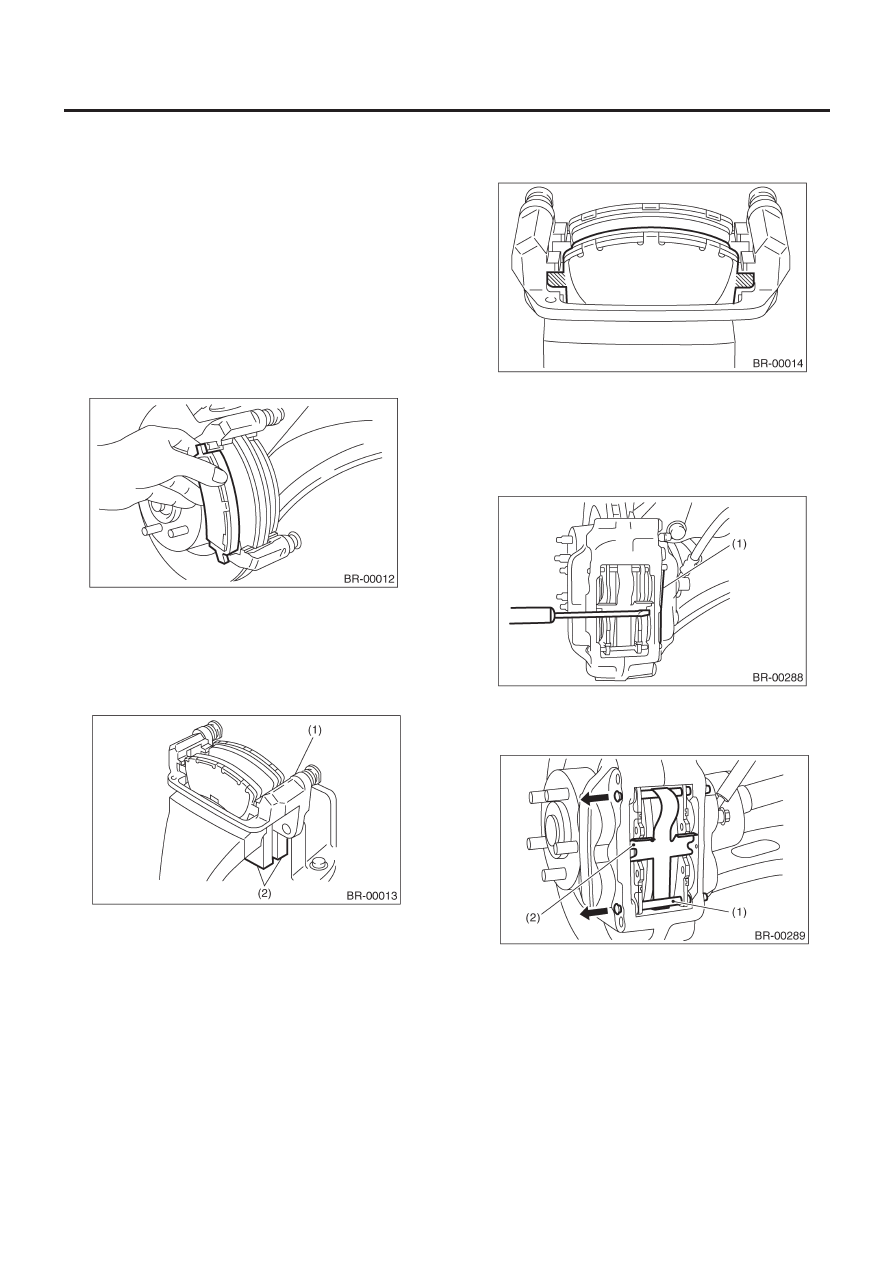

2. Передние тормозные колодки

A:  ДЕМОНТАЖ

1. 14 ДЮЙМОВ И 15 ДЮЙМОВ

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите переднее колесо.
4) Снимите нижний болт суппорта.
5) Поднимите корпус суппорта вверх и поддержите его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса суппорта.

6) Снимите колодку.

ПРИМЕЧАНИЕ:
Если колодка снимается трудно, произведите следующие
действия:

(1)  Снимите корпус суппорта с опоры.
(2) Снимите

опору.

(3)  Поместите опору в тиски между деревянными блоками.

(1) Опора
(2) Деревянные

блоки

(4)  Приставьте стержень диаметром менее 12 мм (0.47 in)

к затененной части тормозной колодки и ударьте по
стержню молотком, чтобы вывести колодку.

2. 16 ДЮЙМОВ

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите переднее колесо.
4) Снимите зажим M.

(1)    Зажим M

5) Снимите пальцы колодки, затем снимите поперечную пружину.

(1) Палец

колодки

(2) Поперечная

пружина

ПЕРЕДНИЕ ТОРМОЗНЫЕ КОЛОДКИ

BR-26

ТОРМОЗА

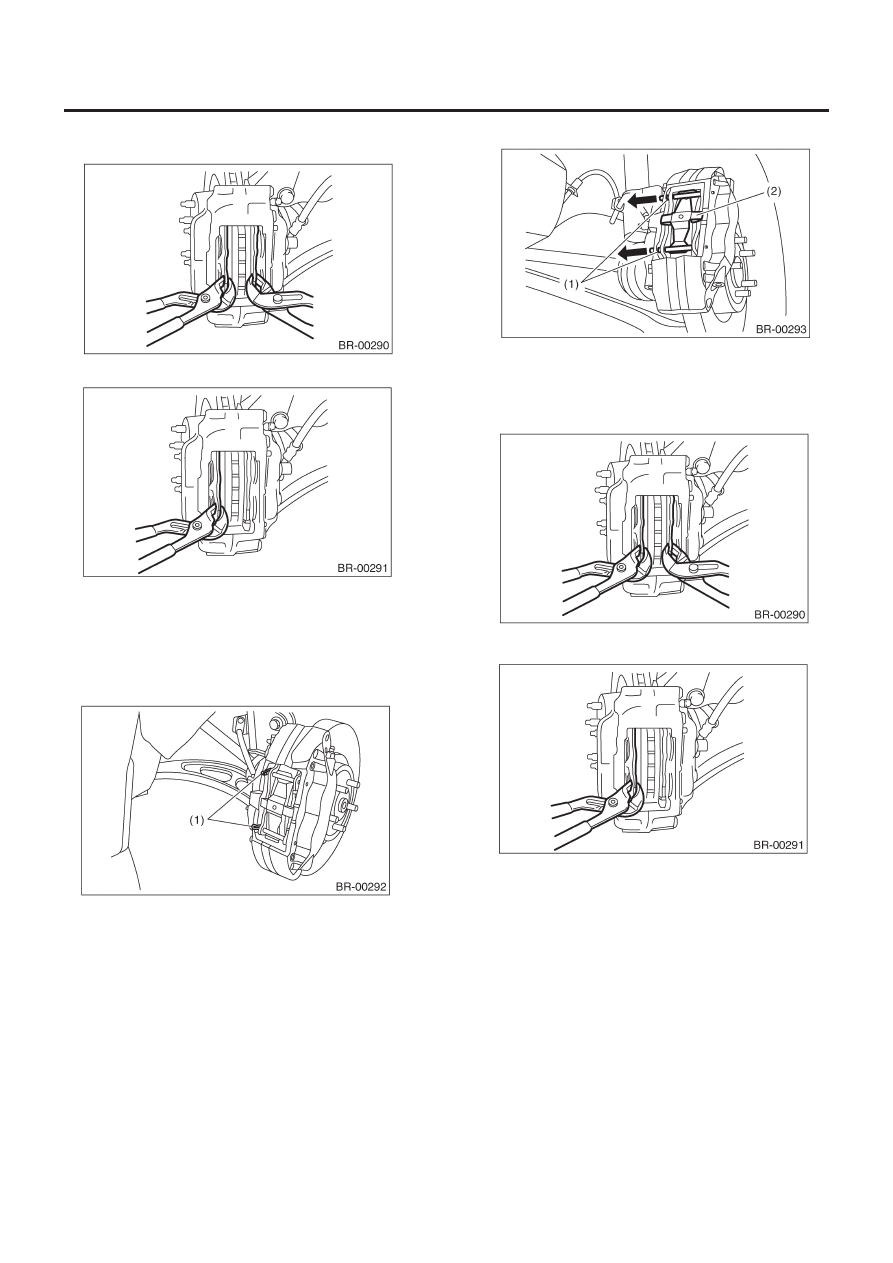

6) Разведите колодки с помощью ключа, а затем вдавите пор-
шень назад.

7) Снимите колодку.

3. 17 ДЮЙМОВ

1) Установите автомобиль на подъемник.
2) Ослабьте колесные гайки.
3) Поднимите автомобиль и снимите переднее колесо.
4) Снимите зажим.

(1)

Зажим

5) Снимите пальцы колодки и поперечную пружину.

(1) Палец

колодки

(2) Поперечная

пружина

6) Разведите колодки с помощью ключа, а затем вдавите пор-
шень назад.

7) Снимите колодку.

ПЕРЕДНИЕ ТОРМОЗНЫЕ КОЛОДКИ

BR-27

ТОРМОЗА

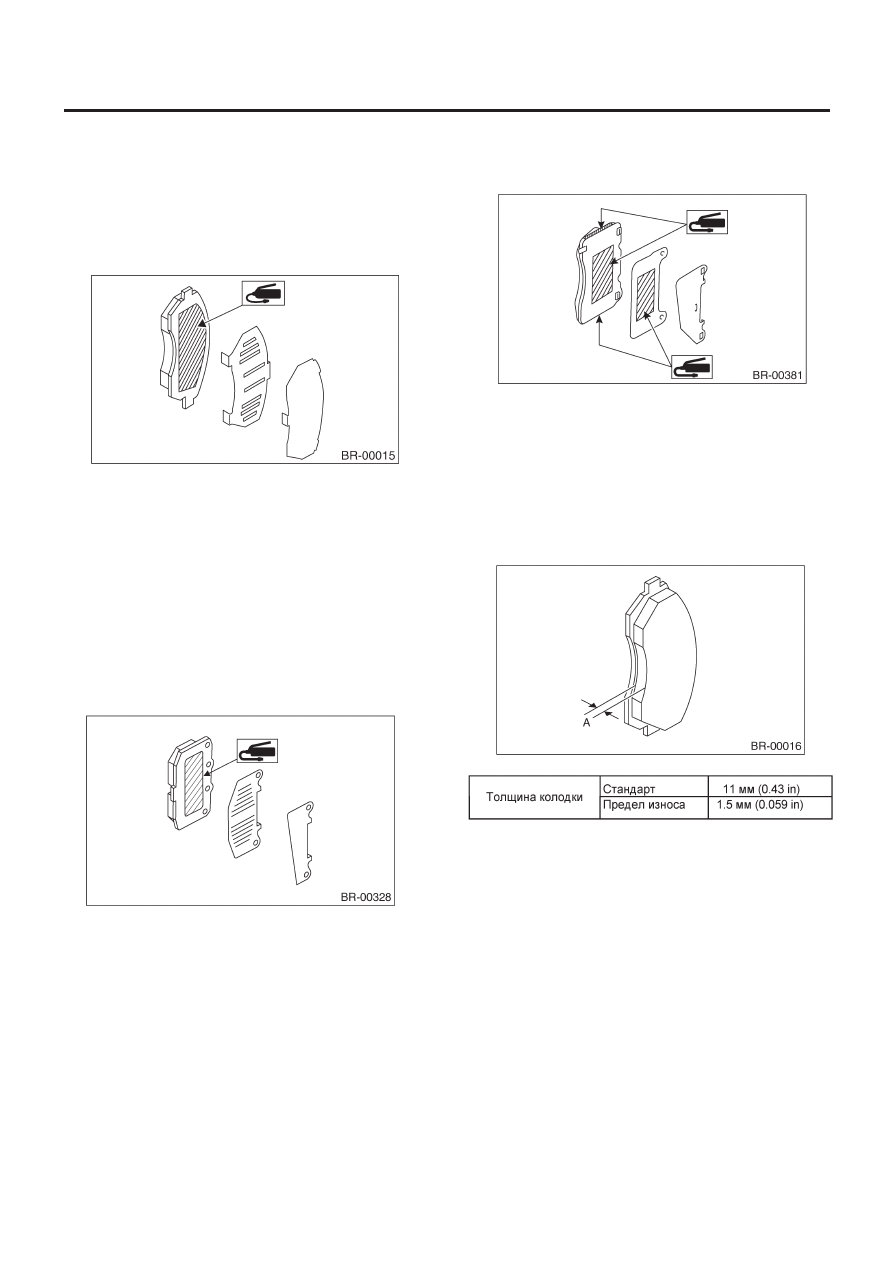

B:  УСТАНОВКА

1. 14 ДЮЙМОВ И 15 ДЮЙМОВ

1) Нанесите тонкий слой Molykote AS880N (№K0779YA010) на
фрикционную часть между колодкой и зажимом колодки.
2) Нанесите тонкий слой Molykote AS880N (№K0779YA010) на
фрикционную часть между колодкой и внутренней проклад-
кой колодки.

3) Установите колодки на опору.
4) Установите корпус суппорта на опору.

Момент затяжки:

37 Н•м (3.8 кгс-м, 27.5 ft-lb)

ПРИМЕЧАНИЕ:
Если выжимание поршня во время замены колодок вызывает
сложности, ослабьте сбрасыватель воздуха.

2. 16 ДЮЙМОВ

1) Нанесите тонкий слой Molykote AS880N (№. K0779YA010)
на фрикционную часть между колодкой и внутренней про-
кладкой колодки.

2) Установите колодки на корпус суппорта.
3) Установите пальцы колодок на корпус суппорта.
4) Установите зажим M.
5) Установите поперечную пружину.

3. 17 ДЮЙМОВ

1) Нанесите тонкий слой Molykote AS880N (№. K0779YA010) на
фрикционную часть между колодкой и прокладкой колодки.

2) Установите колодки на корпус суппорта.
3) Установите поперечную пружину.
4) Установите пальцы колодок.
5) Установите зажим.

C: ОСМОТР

1. 14 ДЮЙМОВ И 15 ДЮЙМОВ

Проверьте толщину колодок A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки одновременно на правом и ле-
вом колесе.
• Также заменяйте зажимы колодок в случае их перекручива-
ния или износа.
• На тормозной колодке внутреннего диска имеется индика-
тор износа. Если колодка снашивается до такой степени, что
конец индикатора износа соприкасается с дисковым рото-
ром, то при вращении колес издается пищащий звук.
Замените колодку в случае появления такого звука.
• Замените колодку в случае попадания на нее масла или
смазки.

ПЕРЕДНИЕ ТОРМОЗНЫЕ КОЛОДКИ

BR-28

ТОРМОЗА

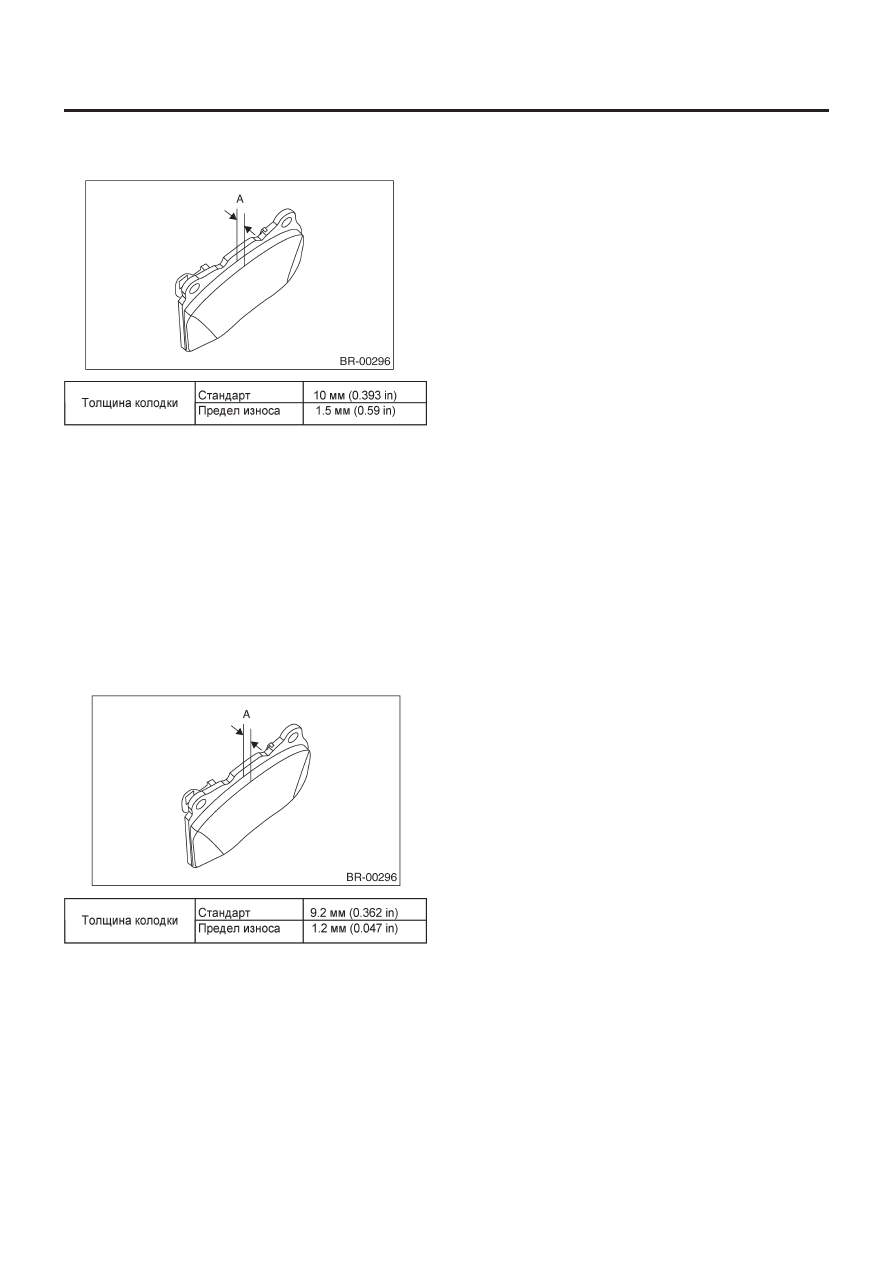

2. 16 ДЮЙМОВ

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки одновременно на правом и ле-
вом колесе.
• Также заменяйте зажимы колодок в случае их перекручива-
ния или износа.
• На тормозной колодке внутреннего диска имеется индика-
тор износа. Если колодка снашивается до такой степени, что
конец индикатора износа соприкасается с дисковым рото-
ром, то при вращении колес издается пищащий звук.
Замените колодку в случае появления такого звука.
• Замените колодку в случае попадания на нее масла или
смазки.

3. 17 ДЮЙМОВ

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки одновременно на правом и ле-
вом колесе.
• Также заменяйте зажимы колодок в случае их перекручива-
ния или износа.
• На тормозной колодке внутреннего диска имеется индика-
тор износа. Если колодка снашивается до такой степени, что
конец индикатора износа соприкасается с дисковым рото-
ром, то при вращении колес издается пищащий звук.
Замените колодку в случае появления такого звука.

• Replace the pad if there is oil or grease on it.
