ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.19.
РЕМОНТ РЕДУКТОРА ВЫСОКОГО ДАВЛЕНИЯ АВТОМОБИЛЕЙ КамАЗ
Общая трудоемкость — 0,63 чел. час (38,0 чел. мим) Исполнитель — слесарь
по ремонту топливной аппаратуры 3 разряда
ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ
Стенд для проверки газовой аппаратуры автомобилей К-278, приспособление
для разборки и сборки редуктора высокого давления, тиски слесарные с
ручным приводом ГОСТ 4045-75, ключи гаечные открытые 14,17,19, 22, 27,32
мм ГОСТ 2839-80, ключ редуктора высокого давления, головка сменная 27 мм
ГОСТ 25604-83, ключ с присоединительным квадратом ГОСТ 25601-83,
пистолет воздушный С-417, оправка для выпрессовки клапана редуктора (0 =
12 мм, d=4 мм, L=80 мм, I = 30 мм), оправка для выворачивания гайки
входного штуцера редуктора (D = 2,5 мм, L=50 мм), емкость с ацетоном,
емкость с дисульфидом молибдена, емкость с мыльной эмульсией, кисть
КФК-14 ГОСТ 10597-80, шило тупое, лопатка деревянная
РАЗБОРКА РЕДУКТОРА ВЫСОКОГО ДАВЛЕНИЯ Трудоемкость —11,0 чел. мин
1. Вывернуть из корпуса редуктора 6 (рис. 1) входной 3 и выходной
штуцеры, предохранительный клапан, датчик аварийного давления, пробку и
вынуть из штуцера 3 прокладки 5. (Ключи гаечные 14, 17, 19 мм, шило).
2. Установить редуктор в приспособление и закрепить. (Приспособление,
тиски).
3. Ослабить контргайку 14 (рис. 2) и вывернуть регулировочный винт 15 из
крышки редуктора 12. (Ключи гаечные 17, 22 мм).
4. Отвернуть круглую гайку 13 и снять крышку редуктора 12, опорную
шайбу, пружину 11, нажимной диск 10, мембрану 9 и толкатель 8. (Ключ
редуктора).
5. Вывернуть седло клапана 7 в сборе из корпуса редуктора 1 и вынуть
его. (Головка сменная 27 мм, ключ).
6. Вывернуть корпус редуктора 1 из приспособления. (Приспособление,
тиски).
7. Отвернуть колпачок 2 редуцирующего узла. (Ключи гаечные 19, 27 мм).
8. Снять фильтрующий элемент 6, вывернуть пружину 3 и клапан 4 из седла
клапана редуцирующего узла. При необходимости вытолкнуть клапан из седла
оправкой. (Оправка для выпрео-совки клапана редуктора высокого давления
Д=12 мм d=4 мм L=80 мм I = 30 мм).
9. Ослабить контргайку 12 (рис. 1) и отвернуть регулировочную гайку 13
предохранительного клапана. (Ключ гаечный 19 мм).
10. Вывернуть из корпуса клапана 8 пружину 11 и клапан 10. При
необходимости вытолкнуть клапан из корпуса оправкой. (Оправка для
выпрессовки клапана редуктора высокого давления Д=12 мм d=4 мм !_=80 мм
I=30 мм).
11. Отвернуть гайку 1 крепления магистрального фильтра 2 и вынуть фильтр
из входного штуцера 3. (Оправка для выворачивания гайки входного штуцера
редуктора высокого давления Д=2,5 мм L=50 мм).
МОЙКА ДЕТАЛЕЙ РЕДУКТОРА ВЫСОКОГО ДАВЛЕНИЯ
Трудоемкость — 4,5 чел. мин
12. Промыть детали и продуть их сжатым воздухом. Промыть детали до
полного удаления смолистых отложений. (Емкость с ацетоном, пистолет для
.обдува деталей сжатым воздухом, кисть).
ДЕФЕКТОВКА ДЕТАЛЕЙ РЕДУКТОРА ВЫСОКОГО ДАВЛЕНИЯ
13. Проверить состояние деталей редуктора в соответствии с картой
дефектовки № 2.20. и заменить изношенные детали
СБОРКА РЕДУКТОРА ВЫСОКОГО ДАВЛЕНИЯ
Трудоемкость —16,0 чел. мин
14. Установить магистральный фильтр 2 (рис. 1) що входной штуцер 3 и
завернуть прижимную гайку 1 с прокладкой в сборе. (Оправка для
выворачивания гайки входного штуцера редуктора высокого давления Д=2,5
мм L=50 мм).
15. Вставить клапан 10 с уплотнителем 9 в сборе в корпус
предохранительного клапана 8. Клапан должен ходить в корпусе свободно.
Поверхность резинового уплотнителя клапана покрыть дисульфидом молибдена
ТУ 48-19-133-75. (Емкость, лопатка).
16. Вставить пружину 11 в клапан, навернуть контргайку 12 и
регулировочную гайку 13 на корпус предохранительного клапана 8.
Контргайку не затягивать. (Ключ гаечный 19 мм).
17. Установить корпус редуктора 6 в приспособление и закрепить.
(Приспособление, тиски).
18. Установить прокладки и ввернуть в корпус редуктора 6 в сборе с
гайкой 4 входной 3 и выходной штуцеры, предохранительный клапан, датчик
аварийного давления, пробку и затянуть до упора. Прокладки устанавливать
только новые. (Ключи гаечный 14, 17, 19 мм).
19. Вставить в седло клапана 7 (рис. 2) клапан 4 с уплотнителем 5 в
сборе, пружину 3 и одеть фильтрующий элемент 6. Клапан должен ходить в
седле свободно.
20. Навернуть колпачок 2 на седло клапана 7. Затянуть колпачок так,
чтобы фильтрующий элемент не проворачивался от усилия руки. (Ключи
гаечные 19, 27 мм).
21. Ввернуть редуцирующий узел в корпус редуктора 1. (Головка сменная 27
мм, ключ).
22. Ввернуть регулировочный винт 15 с контргайкой 14 в крышку редуктора
12.
23. Вставить в отверстие редуцирующего узла толкатель 8.
24. Установить на корпус редуктора 1 мембрану 9,
нажимной диск 10, пружину 11, опорную шайбу и крышку редуктора 12.
25. Навернуть и затянуть круглую гайку 13 на корпус редуктора 1 до
упора. (Ключ редуктора).
26. Вынуть редуктор из приспособления. (Приспособление, тиски).
27. Установить редуктор на стенд. (Стенд, ключи гаечные 22, 27, 32 мм).
28. Отрегулировать давление газа на выходе из редуктора и срабатывание
предохранительного клапана. При вращении регулирующего винта или
регулировочной гайки предохранительного клапана по часовой стрелке,
давление газа должно увеличиваться, при вращении против часовой стрелки
— уменьшаться. После выполнения регулировки затянуть контргайки.
Давление газа на выходе должно быть не более 1,1 МПа (11 кгс/см2) при
давлении газа на выходе не более 20 МПа (200 кгс/см2). Давление
срабатывания предохранительного клапана Должно быть не более 1,6 МПа (16
кгс/см*). (Стенд, ключи гаечные 17, 19, 22 мм).
29. Проверить редуктор на герметичность. Проверить герметичность
редуктора при давлении не более 20 МПа (200 кгс/см2). Нарушение
герметичности не допускается. (Стенд, ключи гаечные 14, 17, 19, 32 мм,
ключи редуктора, емкость с мыльной эмульсией, кисть).
30. Снять редукторы высокого давления со стенда. (Стенд, ключи гаечные
22, 27, 32 мм).

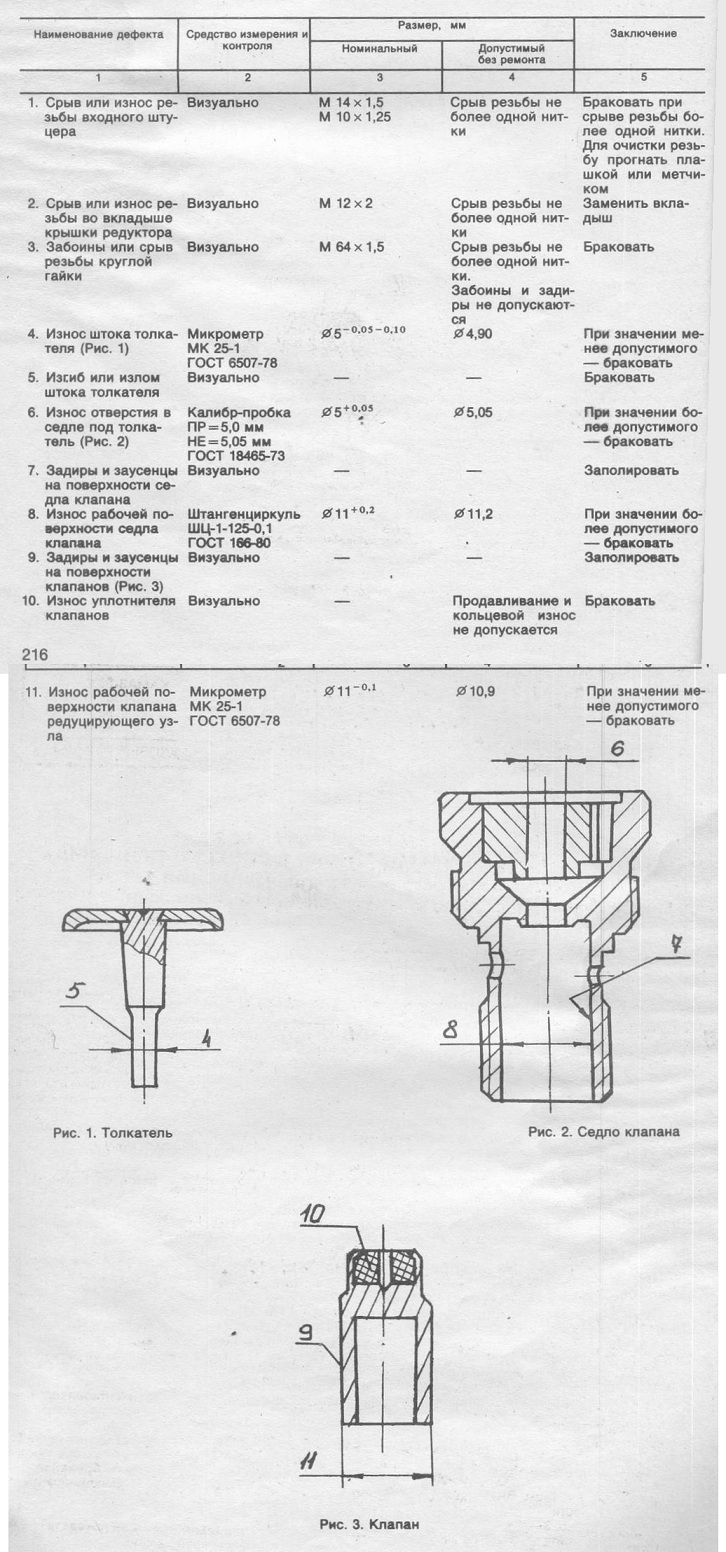

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.20.
