ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.21.
РЕМОНТ РЕДУКТОРА НИЗКОГО ДАВЛЕНИЯ АВТОМОБИЛЕЙ КамАЗ
Общая трудоемкость — 1,8 чел. час (108,0 чел.
мин) Исполнитель — слесарь по ремонту топливной аппаратуры 4 разряда
ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТЫ
Стенд для проверки газовой аппаратуры автомобилей К-278, пистолет
воздушный С-417, Секундомер механический СОПпр-2б-3-221 ГОСТ 5072-79,
линейка измерительная металлическая ГОСТ 427-75, штангенциркуль
ШЦ-1-125-0,1 ГОСТ 166-80, головки сменные 10, 12, 13 мм ГОСТ 25604-83,
ключ с присоединительным квадратом ГОСТ 25601-83, отвертки
слесарно-монтажные 6,5; 8,0; 10,0 мм ГОСТ 17199-71, пассатижи
комбинированные ГОСТ 17438-72, тиски слесарные с ручным приводом ГОСТ
4045-75, губки мягкие для тисков, ключи гаечные открытые 10, 12, 13, 14,
17, 22, 32, 41 мм ГОСТ 2839-80, ключи гаечные кольцевые 14, 22, 36 мм
ГОСТ 2906-80, ключ специальный торцевой 22 мм L= 120 мм, шило тупое,
емкость с ацетоном, емкость со смазкой, емкость с водой, кисть КФК-14
ГОСТ 10597-80, лопатка деревянная
ПОДРАЗБОРКА РЕДУКТОРА
Трудоемкость — 8,0 чел. мин
1. Отвернуть гайки крепления газового фильтра 18 (рис. 1) и снять его со
шпилек вместе с седлом клапана и прокладкой 17. (Головка сменная 13 мм,
ключ).
2. Отвернуть гайки крепления фланца 3 и снять его вместе с прокладкой 2.
(Головка сменная 10 мм, ключ).
3. Снять шланг разгрузочного устройства. (Отвертка 6,5 мм, пассатижи,
ключ гаечный 17 мм).
4. Отвернуть гайки 26 крепления дозирующего экономайзерного устройства,
снять его, дозирующую пластину 28 и прокладки 27, 29. (Головка сменная
10 мм, ключ).
РАБОРКА ПЕРВОЙ СТУПЕНИ РЕДУКТОРА
Трудоемкость — 9,0 чел. мин
5. Ослабить контргайку 2 (рис. 2) седла пружины 1. (Ключ гаечный 41 мм).
6. Вывернуть седло 1 пружины 3 из крышки 4 и вынуть пружину 3. (Ключ
гаечный 36 мм).
7. Отвернуть гайки крепления крышки и снять крышку 4 и диафрагму 14 в
сборе. (Головка сменная 10 мм, ключ).
8. Разобрать диафрагму в сборе: отвернуть контргайку 18, гайку 17 и
снять опору диска 16 диск 15 и диафрагму 14. (Ключ гаечный 10 мм,
пассатижи).
9. Вывернуть ось рычажка 5 в сборе с прокладкой 6 из корпуса редуктора.
(Ключ гаечный 14 мм).
10. Вынуть из корпуса редуктора клапан 10 в сборе с серьгой 8 и рычажком
7.
РАЗБОРКА ВТОРОЙ СТУПЕНИ РЕДУКТОРА
Трудоемкость — 11,0 чел. мин
11. Отвернуть переходник 5 седла 2 (рис. 5) пружины 2. (Ключ гаечный 41
мм).
12. Отвернуть контргайку 3 седла 2 пружины. (Ключ гаечный 41 мм).
13. Завернуть седло 2 пружины до упора в крышку 1 редуктора.
14. Вынуть шплинт 7, снять опорную шайбу 6 и пружину 4. (Отвертка 6,5
мм, пассатижи).
15. Вывернуть седло 2 пружины из крышки 1 корпуса редуктора.
16. Отвернуть болты крепления крышки корпуса и снять крышку 1 с
прокладкой 8 (рис. 4). (Головка сменная 10 мм, ключ гаечный 10 мм,
ключ).
17. Снять диафрагму 11 (рис. 3) низкого давления в сборе.
19. Снять разгрузочное устройство в сборе вместе с прокладкой.
При необходимости отжать устройство при помощи отвертки. (Отвертка 6,5
мм).
20. Вывернуть ось рычажка 27 в сборе с прокладкой 26 из корпуса
редуктора. (Ключ гаечный 14 мм).
21. Вынуть из корпуса редуктора рычажок 24 диафрагмы с регулировочным
винтом 22, 23 в сборе и клапан 21, 11 ступени редуктора.

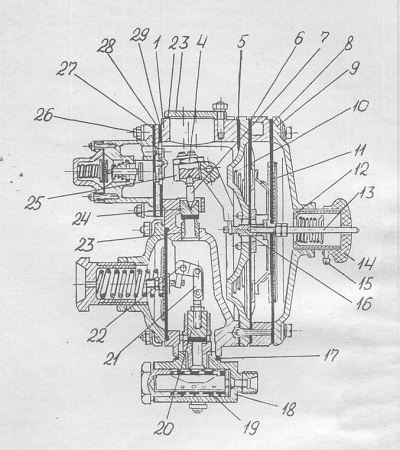

Рис. 1. Газовый редуктор низкого давления:
1 — корпус; 2, 5, 17, 27, 29 — прокладки; 3 — фланец; 4 — контргайка;
6—8 — диафрагма; 7 — толкатель клапана; 9, 14 — крышка; 10 — пружина; 11
— упор диафрагмы; 12 — регулировочный ниппель; 13 — штифт; 15 — винт; 16
— шток; 18 — корпус фильтра; 19 — сетка фильтра; 20 — клапан 1 ступени;
21 — серьга клапана 1 ступени; 22 — рычаг клапана 1 ступени; 23 — седло
клапана; 24 — клапан 2 ступени; 25 — рычаг клапана 2 ступени;-26 —
гайка; 28 — дозирующая пластина
18. Разобрать диафрагму в сборе: ослабить гайки 8 штока, вывернуть
стержень 9 из штока 17 и снять диск 10, диафрагму 11, прокладку 13, упор
диафрагмы 14, прокладку 15, шайбу 16. (Ключ
гаечный 10 мм, пассатижи).
