ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.23.
РЕМОНТ ДОЗАТОРА ГАЗА АВТОМОБИЛЕЙ КамАЗ
Общая трудоемкость — 0,92 чел. час (55,0 чел.
мин) Исполнитель — слесарь по ремонту топливной аппаратуры 4 разряда
ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ
Сденд для проверки газовой аппаратуры автомобилей К-278, пистолет
воздушный С-417, тиски слесарные с ручным приводом ГОСТ 4045-75,
приспособление для разборки и сборки дозатора и смесителя, головки
сменные 10, 13 мм ГОСТ 25604-83, ключ с присоединительным квадратом ГОСТ
25601-83, отвертки слесарно-монтажные 6,5; 8,0 мм ГОСТ 17199-71, ключ
гаечный открытый 14 мм ГОСТ 2839-80, пассатижи комбинированные ГОСТ
17438-72, молоток слесарный стальной ГОСТ 2310-77, съемник для
выпрессовки подшипников из корпуса дозатора, оправка для запрессовки
подшипников в корпус дозатора (D = 15 мм, d=7,9 мм, L=80 мм), щуп
цилиндрический для проверки установки дроссельной заслонки d = 0,1 мм,
шаблон для проверки установки дроссельной заслонки, кисть КФК-14 ГОСТ
10597-80, нож, емкость со смазкой, емкость с мыльной эмульсией, емкость
с ацетоном, лопатка деревянная.
РАЗБОРКА ДОЗАТОРА ГАЗА
Трудоемкость —17,0 чел. мин
1. Установить дозатор в приспособление и закрепить. (Тиски,
приспособление, головка сменная 13 мм, ключ).
2. Отвернуть гайку 17 (рис. 1) крепления рычага, снять рычаг 18 и шайбу
19. (Головка сменная 13 мм, ключ).
3. Вывернуть винты 20 крепления крышки корпуса, снять крышку 14,
прокладку 13 и ось привода 15. (Отвертка 8 мм, нож).
4. Вывернуть винты 2 крепления заглушки, снять заглушку 4 и прокладку 5,
(Отвертка 8 мм, нож).
5. Вывернуть винт 2 (рис. 2) и снять пружину 8 ограничителя подачи газа.
(Отвертка 5,5 мм).
6. Расшплинтовать и снять шайбу 4 крепления тяги 6 (рис. 1) диафрагмы к
рычагу 7 (рис. 2). (Отвертка 5,5 мм, пассатижи).
7. Отвернуть гайку 6, снять шайбу 5 и рычаг диафрагмы 7. (Головка
сменная 10 мм, ключ).
8. Отвернуть винты 10 (рис. 1), снять крышку 9 и вынуть диафрагму 7 в
сборе с тягой 6. (Отвертка 8 мм).
9. Огвернуть винты 23 и вынуть дроссельную заслонку 12 из корпуса
дозатора 1. (Отвертка 5,5 мм).
10. Вынуть ось 25 дроссельной заслонки из корпуса дозатора 1.
11. Выпрессовать подшипники 22 из корпуса дозатора 1 при необходимости.
(Съемник).
12. Снять корпус дозатора 1 с приспособления. (Тиски, приспособление,
головка сменная 13 мм, ключ).
МОЙКА ДЕТАЛЕЙ ДОЗАТОРА ГАЗА Трудоемкость — 4,5 чел. мин
13. Промыть детали и продуть их сжатым воздухом. Промыть детали до
полного удаления смолистых отложений. (Емкость с ацетоном, пистолет для
обдува деталей сжатым воздухом, кисть).
ДЕФЕКТОВКА ДЕТАЛЕЙ ДОЗАТОРА ГАЗА АВТОМОБИЛЕЙ КамАЗ
14. Проверить состояние деталей дозатора в соответствии с картой
дефектовки № 224, заменить непригодные детали. При обнаружении дефектов
узла диафрагмы, необходимо заменить узел на новый.

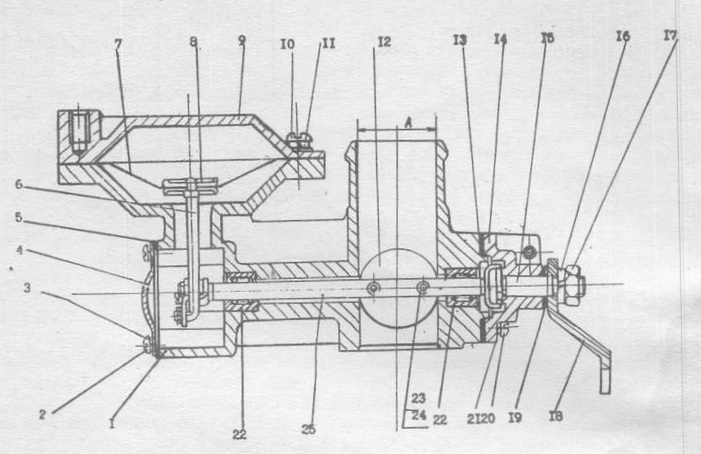

Рис. 1. Дозатор газа:
1 — корпус дозатора; 2 винт М 4x12 (4 шт); 3 — шайба пружины; 4 —
заглушка; 5 — пробка заглушки; 6 — тяга диафрагмы; 7 — диафрагма
ограничителя подачи газа; 8 — шайба диафрагмы; 9
— крышка; 10 — винт М 5х 12 (8 шт); 11 — шайба пружинная; 12 — заслонка
дроссельная; 13 — прокладка; 14 — крышка корпуса дозатора; 15 — ось
привода; 16 — шайба пружинная; 17 — гайка М 8; 18 — рычаг привода
дозатора; 19 — шайба; 20 — винт М 5 х 16 (4 шт); 21 — шайба пружинная;
22
— подшипник 942/8 ГОСТ 4060-78; 23 — винт М 3 х 10; 24 — шайба
пружинная; 25 — ось дроссельной заслонки
СБОРКА ДОЗАТОРА ГАЗА
Трудоемкость — 25,0 чел. мин
15. Смазать подшипники 22 (рис. 1) запрессовать их в корпус дозатора 1
при необходимости. Применять смазку ЦИАТИМ-201 ГОСТ 6267-74.
(Верстак, оправка для запрессовки подшипников в корпус дозатора Д=15 мм
d=7,9 мм, L=80 мм, молоток, емкость, лопатка).
16. Установить корпус дозатора 1 в приспособление и закрепить. (Тиски,
приспособление, головка сменная 13 мм, ключ).
17. Установить ось 25 дроссельной заслонки в корпус дозатора 1. Ось
дроссельной заслонки должна свободно, без заеданий вращаться в
подшипниках.
18. Установить диафрагму 7 в сборе с тягой 6 в корпус дозатора 1.
19. Установить крышку 9 на корпус дозатора 1 и ввернуть винты 10 в сборе
с пружинными шайбами 11. Перед установкой проверить наличие установочной
втулки. Диафрагма не должна иметь складок, установочная втулка должна
плотно сидеть в крышке. Винты не затягивать. (Отвертка 8 мм).
20. Одеть рычаг 7 (рис. 2) диафрагмы, шайбу 5 на ось дроссельной
заслонки, навернуть и затянуть гайку 6 крепления рычага. (Головка
сменная 10 мм, ключ).
21. Присоединить тягу 6 (рис. 1) диафрагмы к рычагу 7 (рис. 2), одеть
шайбу 4 и зашплинтовать.
Применять шплинт 1,6 х 10 мм ГОСТ 397-79. (Отвертка 5,5 мм пассатижи).
22. Ввернуть винт 2 и одеть пружину 8 на рычаг 7. (Отвертка 5,5 мм,
пассатижи).
23. Установить дроссельную заслонку 12 (рис. 1) на ось 25, ввернуть и
затянуть винты 23 в сборе
с пружинными шайбами 24. (Отвертка 5,5 мм).
24. Проверить правильность установки дроссельной заслонки 12 и при
необходимости отрегулировать. Работу выполнять в следующей
последовательности: ось дроссельной заслонки должна свободно, без
заеданий вращаться в диапазоне примерно 75°;
зазоры по окружности между дроссельной заслонкой и корпусом дозатора в
закрытом положении не должны превышать 0,1 мм, при необходимости
допускается подбор заслонки; непараллельность плоскости полностью
открытой дроссельной заслонки от относительно оси
отверстия А (рис. 1) на крайних точках — не более
1,5 мм регулировку производить отгибанием упора А (рис. 2).
После выполнения работы обжать винты 23 (рис. 1) крепления дроссельной
заслонки. (Щуп цилиндрический, шаблон, пассатижи).
25. Затянуть винты 10 крепления крышки 9 ограничителя числа оборотов.
Работу производить при полностью открытой дроссельной заслонке 12.
(Отвертка 8 мм).
26. Вставить ось привода 15 в крышку 14 корпуса дозатора. Перед сборкой
предварительно смазать сопряженные поверхности тонким слоем смазки. Ось
привода должна вращаться свободно, без заеданий. Применять пластическую
смазку ЦИАТИМ-201 ГОСТ 6267-74. (Емкость, лопатка).
27. Установить прокладку 13, крышку 14 в сборе с осью привода, ввернуть
и затянуть винты 20 крепления крышки в сборе с пружинными шайбами 21.
(Отвертка 8 мм).
28. Одеть на ось привода 15 шайбу 19, рычаг 18, пружинную шайбу 16,
навернуть и затянуть гайку 17 крепления рычага. (Головка сменная 13 мм,
ключ).
29. Снять дозатор с приспособления. (Тиски, приспособление, головка
сменная 13 мм, ключ).
30. Установить дозатор на стенд и закрепить. (Стенд, ключ гаечный 14
мм).
31. Проверить полость диафрагменного механизма ограничителя подачи газа
на герметичность. Проверить герметичность диафрагменного механизма при
давлении 72,4+6,6 кПа (0,724 + 0,066 кгс/см2). Падение давления не более
1,33 кПа/мин (0,014 кг/см2/мин.) (Стенд, отвертка 8 мм, емкость с
мыльной эмульсией, кисть).
32. Проверить на срабатывание диафрагменный механизм ограничителя подачи
газа. Работу выполнять согласно инструкции 7409.4415000И. (Стенд,
отвертка 6,5 мм, пассатижи).
33. Снять дозатор со стенда. (Стенд, ключ гаечный 14 мм).
34. Установить прокладку 5, заглушку 4 на корпус дозатора 1, ввернуть и
затянуть винты 2 крепления заглушки в сборе с пружинными шайбами 3.
(Отвертка 8 мм).
Рис. 2. Дозатор газа:
1 — штуцер; 2 — винт пружины; 3 — шплинт 1,6 х 10; 4 — шайба; 5 — шайба;
6 — гайка М 6; 7 — рычаг диафрагмы; 8 — пружина ограничителя подачи газа

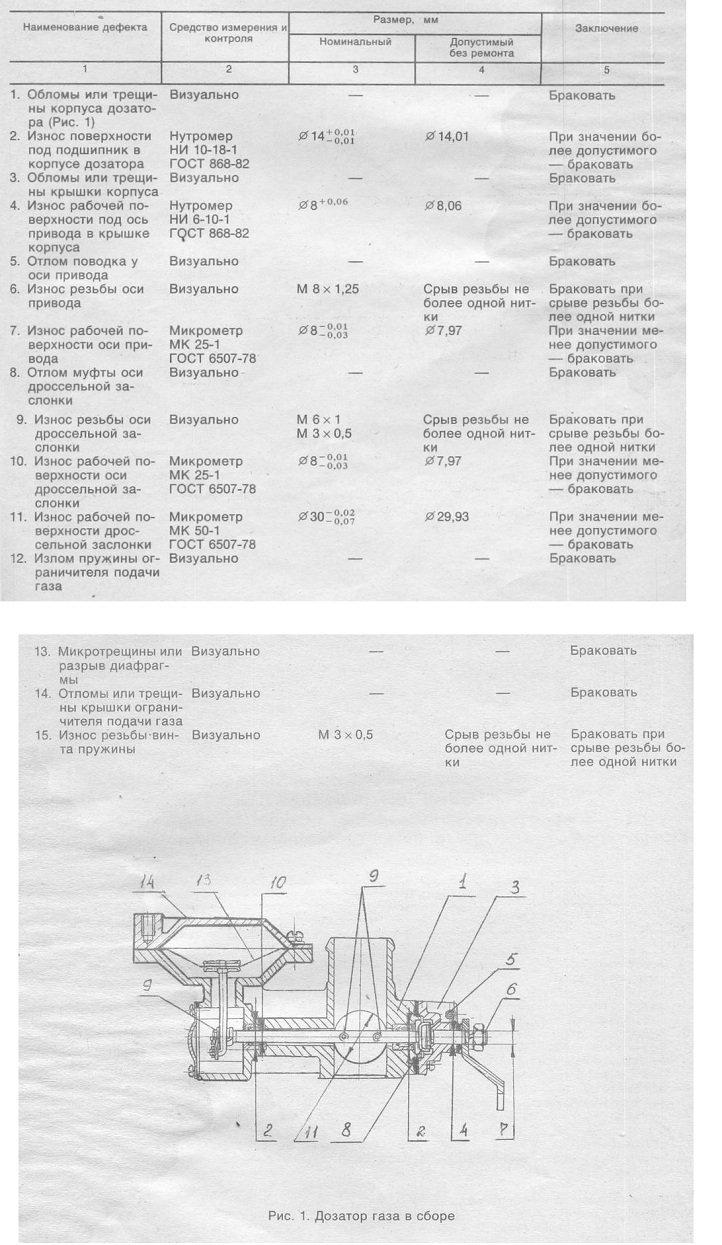

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.24.
ДЕФЕКТОВКА ДЕТАЛЕЙ ДОЗАТОРА ГАЗА
Общая трудоемкость — 0,14 чел. час (8,5 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 3 разряда
