РАЗБОРКА РАЗГРУЗОЧНОГО УСТРОЙСТВА (РУ) АВТОМОБИЛЕЙ КамАЗ
Трудоемкость — 3,0 чел. мин
22. Вывернуть штуцер 11 (рис. 4) из основания 7. (Ключ гаечный 12 мм).
23. Вывернуть винты 9 крепления фланца и снять фланец 2 с прокладкой 3.
(Отвертка 8 мм).
24. Отвернуть винты 10 крепления корпуса и снять основание 7, пружину 6
с опорным диском 5, диафрагму 4. (Отвертка 8 мм).
РАЗБОРКА ДОЗИРУЮЩЕГО ЭКОНОМАЙЗЕРНОГО УСТРОЙСТВА (ДЭУ) АВТОМОБИЛЕЙ КамАЗ
Трудоемкость — 3,0 чел. мин
25. Отвернуть винты крепления крышки, снять крышку, пружину и диафрагму.
(Отвертка 6,5 мм).
РАЗБОРКА ГАЗОВОГО ФИЛЬТРА АВТОМОБИЛЕЙ КамАЗ
Трудоемкость — 3,5 чел. мин
26. Отвернуть гайку крепления фильтрующего элемента и вынуть фильтрующий
элемент в сборе. (Тиски, ключ гаечный 32 мм, губки мягкие).
27. Снять пружину и развернуть сетку 19 (рис. 1). (Шило).
28. Вывернуть седло клапана первой ступени редуктора из корпуса 18
газового фильтра при необходимости. (Тиски, ключ гаечный кольцевой 22
мм, губки мягкие).

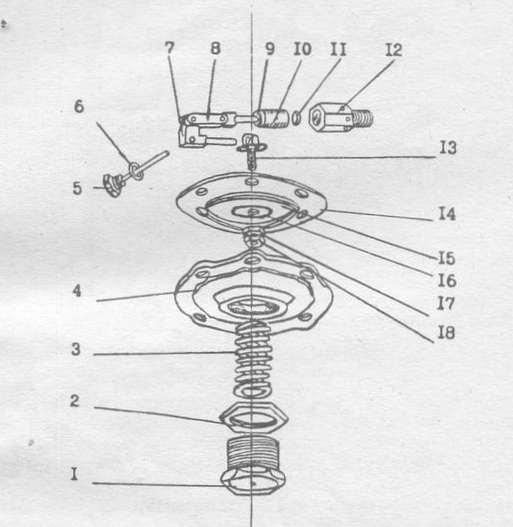

Рис. 2. Первая ступень редуктора низкого давления:
1 — седло пружины; 2 — контргайка; 3 — пружина; 4 — крышка; 5 — ось
рычажка; 6 — прокладка; 7
— рычажок; 8 — серьга; 9 — контргайка; 10 — клапан; 11 — уплотнитель
клапана; 12 — седло
клапана; 13 — стержень диафрагмы; 14 — диафрагма; 15 — диск; 16 — опора
диска; 17 — гайка; 18
— контргайка
МОЙКА ДЕТАЛЕЙ РЕДУКТОРА
Трудоемкость — 8,0 чел. мин
29. Промыть детали, узлы и продуть их сжатым воздухом. Промыть детали и
узлы до полного удаления смолистых отложений. (Емкость с ацетоном,
пистолет для обдува деталей сжатым воздухом, кисть).
ДЕФЕКТОВКА ДЕТАЛЕЙ РЕДУКТОРА
30. Проверить состояние деталей и узлов редуктора низкого давления в
соответствии с картой дефектовки № 222, заменить непригодные детали и
узлы.
СБОРКА ГАЗОВОГО ФИЛЬТРА
Трудоемкость — 4,5 чел. мин
31. Навернуть на корпус фильтра сетку 19 (рис. 1) и надеть на нее
крепящую пружину.
32. Одеть на корпус фильтра уплотняющую прокладку и ввернуть в корпус
газового фильтра 18 фильтрующий элемент в сборе и затянуть его до упора.
(Тиски, ключ гаечный 32 мм, губки мягкие).
33. Одеть на седло клапана прокладку 17, ввернуть седло в корпус 18
газового фильтра и затянуть его до упора. (Тиски, ключ гаечный кольцевой
22 мм, губки мягкие).
СБОРКА ДОЗИРУЮЩЕГО ЭКОНОМАЙЗЕРНОГО УСТРОЙСТВА АВТОМОБИЛЕЙ КамАЗ
Трудоемкость — 6,0 чел. мин
34. Вставить в крышку винты крепления с пружинными шайбами в сборе,
пружину, установить на винты диафрагму. При установке диафрагма не
должна иметь складок.

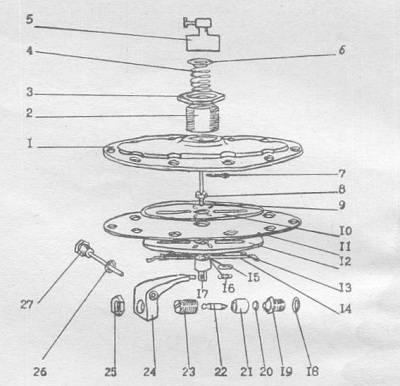

Рис. 3. Вторая ступень редуктора низкого
давления:
1 — крышка корпуса; 2 — седло пружины; 3 — контргайка; 4 — пружина; 5 —
переходник; 6 — опорная шайба пружины; 7 — шплинт опорной шайбы; 8 —
гайка штока; 9 — стержень диафрагмы; 10,12 — диск диафрагмы;
11—диафрагма; 13 — прокладка резиновая; 14 — упор диафрагмы; 15 —
прокладка резиновая; 16 — щайба; 17 — шток диафрагмы; 18 — прокладка
седла клапана; 19 — седло клапана; 20 — уплотнитель клапана; 21 —
клапан; 22, 23 — регулировочный винт клапана; 24 — рычажок диафрагмы; 25
— контргайка регулировочного винта; 26 — прокладка; 27 — ось рычажка
35. Установить крышку на корпус экономайзерного устройства и завернуть
винты крепления крышки к корпусу. (Отвертка 6,5 мм).
36. Проверить дозирующее экономайзерное устройство на герметичность.
Проверка герметичности ДЭУл1роводится в следующей последовательности:
трубку ДЭУ, идущую к разгрузочному устройству, заглушить пробкой; к
трубке, идущей к впускному трубопроводу, подключить вакууметр стенда;
создать разрешение в вакуумной полости и проверить герметичность ДЭУ.
Возможна установка на ДЭУ плоской крышки с прокладкой вместо диафрагмы,
пружины и крышки с трубками. Сборка крышки с прокладкой проводится
аналогично пункту 35. Герметичность ДЭУ в этом случае не проверяется,
вакуумная трубка проводится непосредственно к разгрузочному устройству.
Допускается падение разрежения не более 1,33 кПа (0,014 кгс/см2) в
течение 1 мин при создании разрежения в вакуумной полости 72,4 кПа +6,6
кПа (0,724± 0,066) кгс/см2. (Стенд, секундомер).
