СБОРКА РАЗГРУЗОЧНОГО УСТРОЙСТВА АВТОМОБИЛЕЙ КамАЗ

СБОРКА РАЗГРУЗОЧНОГО УСТРОЙСТВА АВТОМОБИЛЕЙ КамАЗ

Трудоемкость — 5,0 чел. мин

37. Вложить в основание 7 (рис. 4) пружину 6, опорный диск 5, диафрагму 4 и сжать пружину.

38. Установить корпус 1 на основание 7 и закрепить его винтами 10.

Диафрагма не должна иметь складок. (Отвертка 6,5 мм).

39. Установить прокладку 3, фланец 2, ввернуть и затянуть винты 9 до упора.

Диафрагма не должна иметь складок. (Отвертка 6,5 мм).

40. Проверить свободный ход диафрагмы 4 разгрузочного устройства. Свободный ход диафрагмы должен быть равным 7—8 мм. (Линейка).

41. Ввернуть в основание 7 штуцер 11с прокладкой 12 в сборе. (Ключ гаечный 12 мм).

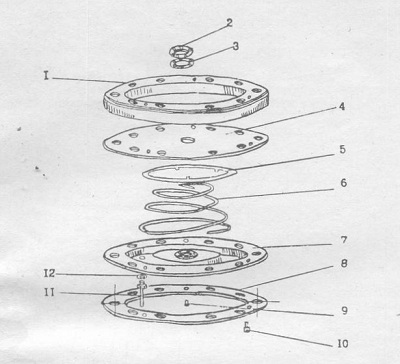

Рис. 4. Разгрузочное устройство:
1 — корпус разгрузочной диафрагмы; 2 — фланец; 3 — прокладка; 4 — диафрагма; 5 — опорный диск пружины; 6 — пружина; 7 — основание; 8 — прокладка (3 шт); 9 — винты крепления фланца (6 шт); 10 — винты (3 шт); 11 — штуцер; 12 — прокладка

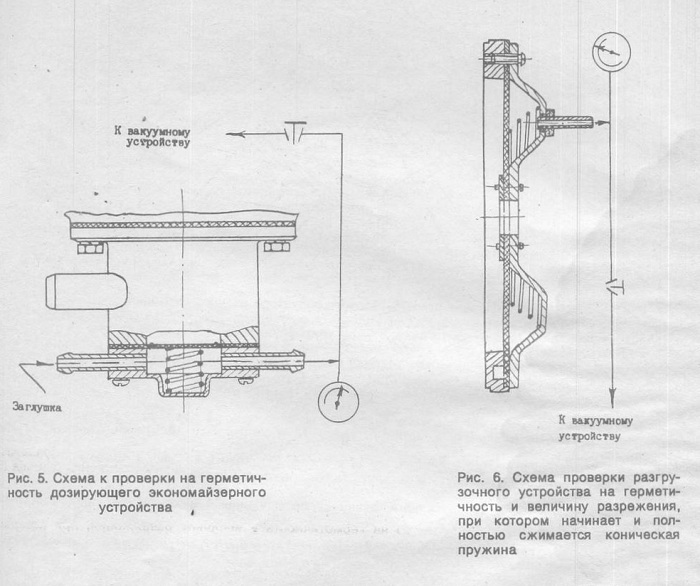

42. Проверить разгрузочное устройство на герметичность и величину разряжения, при которой начинает и полностью сжимается коническая пружина. Работа проводится в следующей последовательности:

подсоединить к штуцеру разгрузочного устройства вакуумное устройство стенда;

создать разрежение в вакуумной полости и проверить герметичность;

создать и проверить разрежение, при котором начинает и полностью сжимается пружина.

Допускается падение разрежения не более 1,33 кПа (0,014 кгс/см2) в течение 1 мин при

создании разряжения в вакуумной полости 72,4 кПа+6,6 кПа (0,724 ± 0,066) кгс/см2.

Начало сжатия пружины при разряжении 0,66 кПа (—0,066 кгс/см2) и конец сжатия — 0,80 кПа+0,66 кПа (0,80± 0,066) кгс/см2. (Стенд, секундомер).

СБОРКА ВТОРОЙ СТУПЕНИ РЕДУКТОРА

Трудоемкость — 13,0 чел. мин

43. Смазать клапан 21 (рис. 3) тонким слоем смазки и вставить его в гнездо клапана. Клапан должен ходить в гнезде легко, без заеданий. Применять смазку пресс-солидол «С» ГОСТ 4366-76. (Емкость, лопатка).

44. Установить рычажок 24 в сборе с регулировочным винтом 22, 23 и контргайкой 25 в корпус редуктора, и ввернуть ось 27 в сборе с прокладкой 26, предварительно смазав ось тонким слоем смазки. Рычажок должен свободно качаться на оси. Применять смазку пресс-солидол «С» ГОСТ 4366-76. (Ключ гаечный 14 мм, емкость, лопатка).

45. Собрать узел диафрагмы низкого давления: на стержень 9 с гайками 8 штока одеть диск 10, диафрагму 11, диск 12, прокладку 13, упор диафрагмы 14, прокладку 15, шайбу 16 и навернуть шток 17 диафрагмы. (Ключ гаечный 10 мм, пассатижи).

46. Вставить болты крепления крышки редуктора и установить на корпус редуктора прокладку 8, разгрузочное устройство в сборе, диафрагму низкого давления в сборе, совместив отверстия под болты крепления и вставив палец рычажка 24 в отверстие штока 17. Диафрагма не должна иметь складок. (Ключ гаечный 10 мм).

47. Установить прокладку 8 (рис. 4) крышку корпуса 1, одеть на болты пружинные шайбы, навернуть и затянуть гайки крепления крышки 11 ступени редуктора. (Ключ гаечный 10 мм, головка сменная 10 мм, ключ).

48. Ввернуть седло 2 (рис. 3) в крышку 1 корпуса редуктора.

49. Вставить в седло 2 пружину 4, опорную шайбу 6 и зашплинтовать узел 11 ступени. (Пассатижи, отвертка 6,5 мм).

50. Вывернуть наполовину седло пружины 2 из крышки редуктора 1 и навернуть на седло контргайку 3.

СБОРКА ПЕРВОЙ СТУПЕНИ РЕДУКТОРА

Трудоемкость — 10,0 чел. мин

51. Установить газовый фильтр 18 (рис. 1) в сборе с прокладкой 17 на шпильки, одеть шайбы пружинные, навернуть и затянуть гайки крепления фильтра. (Головка сменная 13 мм, ключ).

52. Проверить длину клапана 10 (рис. 2) с серьгой 8 и рычажком 7 в сборе, и при необходимости отрегулировать ее, сворачивая и наворачивая клапан на регулировочный винт, затянуть контргайку 9. Расстояние от торца уплотнителя до оси крепления серьги к рычажку должно быть в пределах (57,5+0,5) мм. (Ключ гаечный 10 мм, штангенциркуль).

53. Смазать клапан 10 тонким слоем смазки и вставить его в седло 12. Клапан должен ходить в седле легко, без заеданий.

Применять смазку пресс-солидол «С» ГОСТ 4366-76. (Емкость, лопатка).

54. Вставить ось рычажка 5 в сборе с прокладкой 6 в корпус редуктора, смазать ее одеть на нее рычажок 7 и ввернуть ось в корпус редуктора. Рычажок должен свободно качаться на оси.

Применять смазку пресс-солидол «С» ГОСТ 4366-76. (Ключ гаечный 14 мм, емкость, лопатка).

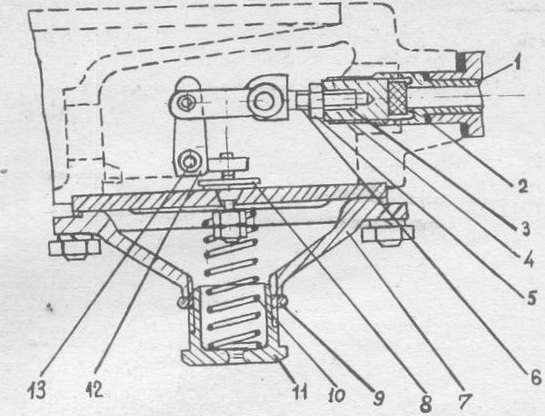

Рис. 7. Первая ступень газового редуктора низкого давления:

1 — седло клапана первой ступени; 2 — уплотнитель клапана; 3 — клапан первой ступени; 4 — направляющая клапана; 5 — контргайка; 6 — регулировочный винт; 7 — крышка первой ступени; 8 — диафрагма первой ступени; 9 — контргайка; 10 — пружина первой ступени; 11 — регулировочная гайка (седло пружины); 12 — рычажок клапана первой ступени; 13 — ось рычажка клапана первой ступени

55. Собрать узел диафрагмы высокого давления: на стержень 13 одеть диафрагму 14, диск 15, опору диска 16, навернуть и затянуть гайку 17 и контргайку 18. (Ключ гаечный 10 мм, пассатижи).

56. Одеть на палец рычажка 7 диафрагму 14 в сборе, установить крышку 4, шайбы, пружинные шайбы на шпильки, навернуть и затянуть гайки крепления крышки. (Головка сменная 10 мм, ключ).

57. Вставить пружину 3, ввернул? наполовину седло пружины 1 в крышку 4, предварительно навернув на нее контргайку 2.

УСТАНОВКА ДОЗИРУЮЩЕГО ЭКОНОМАЙЗЕРНОГО УСТРОЙСТВА

Трудоемкость — 6,0 чел. мин

58. Установить на корпус рбдуктора прокладку 29 (рис. 1) дозирующую пластину 28, прокладку 27, дозирующее экономайзерное устройство 26 в сборе, одеть на шпильки шайбы, пружинные шайбы, навернуть и затянуть гайки крепления дозирующего экономайзерного устройства. Диаметр дозирующего отверстия пластины должен быть (20+0,1) мм. (Головка сменная 10 мм, ключ, штангенциркуль).

59. Установить на место шланг разгрузочного устройства. (Ключ гаечный 17 мм, пассатижи).
