РЕМОНТ ТОПЛИВНОГО НАСОСА НИЗКОГО ДАВЛЕНИЯ (ТННД) ДВИГАТЕЛЯ КамАЗ-740

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.9.

РЕМОНТ ТОПЛИВНОГО НАСОСА НИЗКОГО ДАВЛЕНИЯ (ТННД) ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 40,0 чел. мин.

Исполнитель — слесарь по ремонту топливной аппаратуры 3-го разряда
ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ

Стенд для контроля топливоподкачивающих насосов мод. 398; приспособление для разборки-сборки топливоподкачивающих насосов; ванна для мойки деталей ОМ-1316; пистолет воздушный С-417; ключ гаечный открытый 22,32 мм ГОСТ 2839-80; пинцет ГОСТ 21241-77; молоток слесарный стальной ГОСТ 2310-77.

РАЗБОРКА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость —11,0 чел. мин.

1. Установить топливный насос на приспособление. (Приспособление).

2. Отвернуть пробку 21 (рис. 1) пружины, снять прокладку 20, вынуть пружину 19 и поршень 18 топливного насоса. (Ключ гаечный 32 мм, пинцет).

3. Отвернуть болт 30 крепления корпуса 23 цилиндра, снять прокладки 31 и насос ручной в сборе.

Цилиндр, поршень, шток и рукоятка представляют собой неразборную конструкцию и раскомплектованию не подлежат. (Ключ гаечный 22 мм). ;

4. Выбить штифт 25, снять рукоятку 22 ручного насоса, вынуть поршень 26 со штоком 24 в сборе. Операция выполняется при нарушении подвижности поршня ручного насоса. (Молоток).

5. Вынуть пружину 32 и клапан 33 и седло клапана 34. (Пинцет).

6. Вывернуть корпус 40 клапана с прокладкой 39, вынуть пружину 38, и клапан 37 и седло клапана 36. (Пинцет).

МОЙКА ДЕТАЛЕЙ ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 4,0 чел. мин.

7. Промыть все детали топливного насоса и обдуть их сжатым воздухом и продефектовать. Применять дизельное топливо ДЛ ГОСТ 4749-73. (Ванна, пистолет для обдува деталей сжатым воздухом мод. 199).

ДЕФЕКТОВКА ДЕТАЛЕЙ ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ КамАЗ-740

8. Продефектовать детали топливного насоса низкого давления в соответствии с картой дефектовки № 2.10. и заменить отбракованные детали новыми.

Рис. 1. Топливный насос низкого давления (ТННД):
1 — гайка; 2 — шайба стопорная; 3 — эксцентрик; 4 — ролик толкателя; 5 — ось ролика; 6 — толкатель; 7 — винт стопорный; 8 — стопор винта; 9 — прокладка; 10 — шпилька корпуса; 11 — пружина толкателя; 12 — шайба пружинная; 13 — гайка; 14 — прокладка; 15—ТННД в сборе; 16
— шток; 17 — втулка; 18 — поршень; 19 — пружина поршня; 20 — прокладка; 21 — пробка пружины; 22 — рукоятка с тарелкой; 23 — цилиндр; 24 — шток; 25 — штифт; 26 — поршень; 27 — кольцо уплотнительное; 28 — прокладка; 29 — корпус цилиндра; 30 — болт корпуса в сборе; 31
— прокладка; 32 — пружина; 33 — клапан; 34 — седло клапана; 35 — корпус насоса; 36 — седло клапана; 37 — клапан; 38 — пружина клапана; 39 — прокладка; 40 — корпус клапана

СБОРКА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 21,0 чел. мин.
9. Установить корпус 35 топливного насоса в приспособление. (Приспособление).

10. Установить в корпус 35 топливного насоса седло клапана 36, клапан 37, пружину 38 и завернуть корпус 40 клапана с прокладкой 39.

11. Установить в корпус топливного насоса седло клапана 34, клапан 33, пружину 32.

12. Установить поршень 26 со штоком 24 в сборе, надеть рукоятку 22 топливного насоса, запрессовать штифт 25. (Молоток).

13. Установить прокладки 31, насос ручной в сборе и завернуть болт 30 крепления корпуса i цилиндра ручного насоса. Перед установкой прокладки 31 необходимо нагреть до малинового

цвета и охладить. (Ключ гаечный 22 мм).

14. Установить в корпус 35 топливного насоса поршень 18, пружину 19 поршня и завернуть пробку 21 пружины с прокладкой 20. (Ключ гаечный 32 мм).

15. Снять топливный насос с приспособления, установить его на стенд для проверки и проверить ш подачу насоса. Стенд должен быть изготовлен по схеме:

К топливный бак.— фильтр грубой очистки топлива — вакуумметр — топливный насос — I манометр — мерный резервуар.

Проверку производить на дизельном топливе ДЛ ГОСТ 4749-73 при температуре 25—30°С, в отсутствии воздуха в системе. Насос должен засасывать топливо из бака, установленного на 1 м ниже насоса. Подача его при 1300±10 об/мин кулачкового вала, при разрежении у входного штецера 170 мм рт. ст. и противодавлении 0,06-0,08 МПа (0,6-0,8 кгс/см2) должна быть не менее 2,5 л/мин. При полностью перекрытом входном кране и 1300±10 об/мин кулачкового вала насос должен создавать давление не менее 0,4 МПа (4 кгс/см*) при полностью перекрытом входном кране и указанной частоте вращения кулачкового вала разряжение, создаваемое насосом должно быть не менее 0,052 МПа (0,52 кгс/см1). (Стенд, приспособление).

16. Если узел шток-втулка заменяется, поверхность резьбы и торец в корпусе насоса низкого давления очистите от остатков клея. Новую втулку штока установите в корпус насоса на клее, составленном на основе эпоксидной смолы. Для обеспечения прочности и герметичности соединения, клеем очищенные контактирующие поверхности корпуса насоса и втулки предварительно обезжирить. После затяжки втулки штока с моментом 1 кгс. м проверьте легкость перемещения штока в ней. При необходимости уменьшите момент затяжки. [Емкость для клея, лопатка деревянная, рукоятка динамометрическая, головка сменная 22 мм).

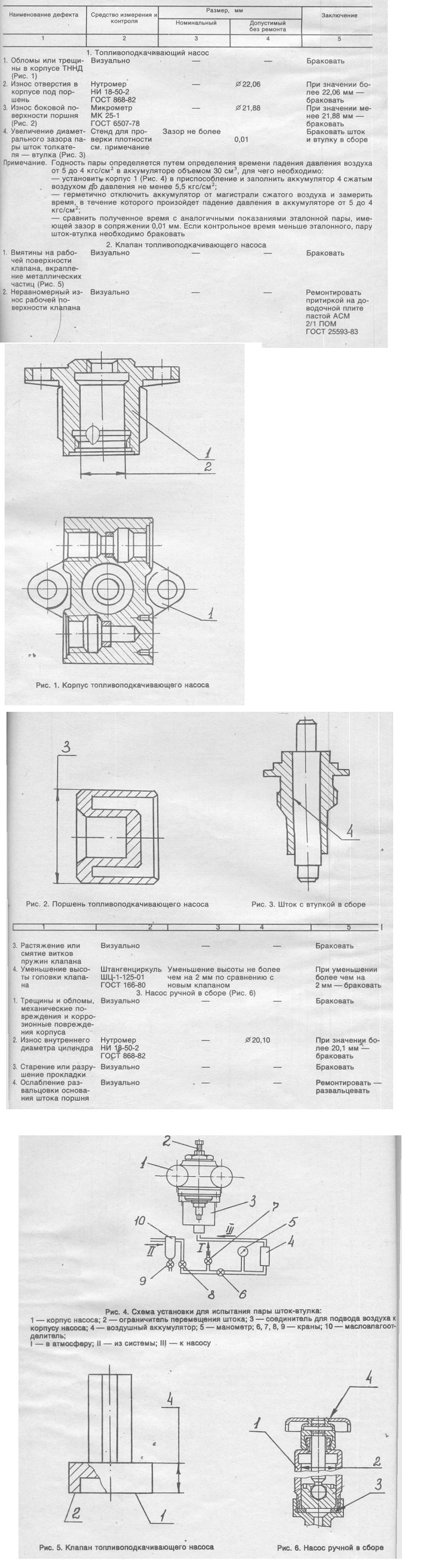

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.10.

ДЕФЕКТОВКА ДЕТАЛЕЙ ТОПЛИВНОГО НАСОСА НИЗКОГО ДАВЛЕНИЯ (ТННД)

Общая трудоемкость — 4,0 чел. мин Исполнитель — слесарь по ремонту топливной аппаратуры 4-го разряда
