ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.11.

РЕМОНТ ГАЗОПРОВОДА ВЫСОКОГО ДАВЛЕНИЯ ДВИГАТЕЛЯ КамАЗ-740



 Общая трудоемкость — 0,15 чел. час (9,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 3 разряда

ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ

Тиски слесарные с ручным приводом ГОСТ 4045-75, губки мягкие для тисков, линейка измерительная металлическая ГОСТ 427-75, ножовка рамочная РН-1, напильник личной ГОСТ 1465-80, пистолет воздушный С-417, ключ гаечный открытый 22 мм ГОСТ 2839-80

РЕМОНТ ГАЗОПРОВОДА ДВИГАТЕЛЯ КамАЗ-740

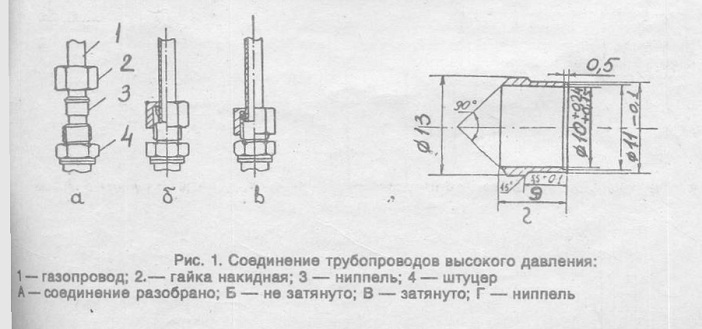

1. Установить трубку 1 (рис. 1) в тиски и закрепить. Трубку в тиски установить так, чтобы не допустить ее смятия. (Тиски, губки мягкие).

2. Отпилить конец трубки 1 со старым ниппелем и проверить ее длину.

Возможна замена трубок между баллонов с соответствующим укорочением свободных концов с двух сторон. Наличие трещин, вмятин, погнутостей на трубке не допускается. (Линейка, ножовка).

3. Удалить с краев трубки 1 заусенцы. Наличие грязи, ржавчины, инородных тел в трубке не допускается. (Напильник, пистолет для обдува деталей сжатым воздухом).

4. Вынуть трубку 1 из тисков. (Тиски, губки мягкие).

5. Установить в тиски штуцер 4 и закрепить. (Тиски, губки мягкие).

6. Надеть на конец трубки 1 накидную гайку 2 и ниппель 3. Ниппель устанавливать на расстоянии 1,5 —3,0 мм от конца трубки. Цилиндрическая часть ниппеля должна быть обращена к штуцеру. (Линейка).

7. Вставить конец трубки 1 с ниппелем 3 до упора в штуцер 4.

8. Навернуть накидную гайку 2 на штуцер 4 и туго затянуть ее, придерживая при этом трубку 1 за свободный конец. (Ключ гаечный 22 мм).

9. Отвернуть накидную гайку 2 и вынуть трубку 1 из штуцера 4. Проверка на герметичность ниппельного соединения производится на автомобиле. Ниппель должен быть врезан в трубку, осевое перемещение ниппеля к концу трубки не допускается. (Ключ гаечный 22 мм).

10. Вынуть штуцер 4 из тисков. (Тиски, губки мягкие).

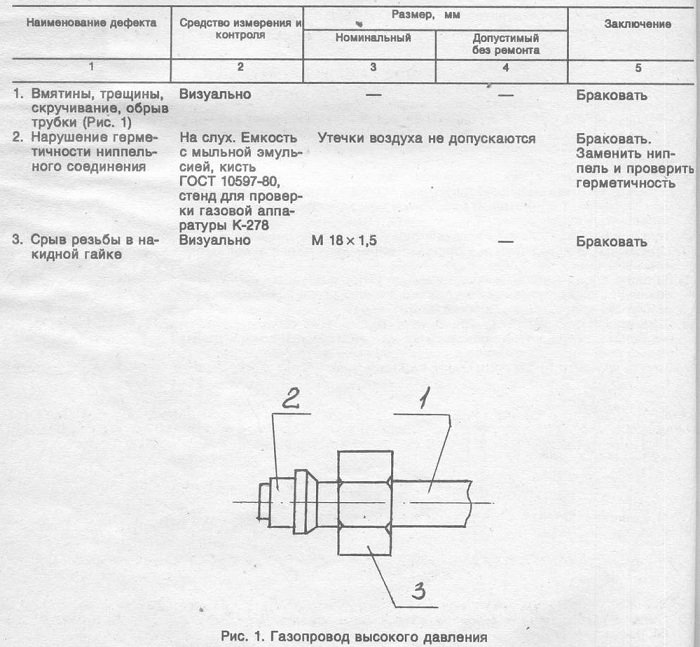

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.12.

ДЕФЕКТОВКА ДЕТАЛЕЙ ГАЗОПРОВОДА ВЫСОКОГО ДАВЛЕНИЯ

 Общая трудоемкость — 0,03 чел. час (2,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 3 разряд:
