РЕМОНТ ПОДОГРЕВАТЕЛЯ ГАЗА ДВИГАТЕЛЯ КамАЗ-740

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.15.

РЕМОНТ ПОДОГРЕВАТЕЛЯ ГАЗА ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость* — 0,47 чел. час (28,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 4 разряда

ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ

Устройство для проверки подогревателя на герметичность, тиски слесарные с ручным приводом ГОСТ 4045-75, губки мягкие для тисков, ключ гаечный кольцевой 24 мм ГОСТ 2906-80, молоток слесарный стальной ГОСТ 2310-77, молоток с медными бойками, пистолет воздушный С-417, ключ динамометрический ПИМ-1754, головка сменная 24 мм ГОСТ 25604-83. Оправка для крепления подогревателя газа (D=60 мм, d = 47 мм, dx=33 мм, L=80 мм), оправка для выпрессовки теплообменного элемента (D=31 мм, d = 13,5 мм, L=140 мм), бправка для выпрессовки выходного штуцера подогревателя (D=10 мм, L=140 мм), оправка для запрессовки теплообменного элемента (D=46 мм, d = 13,5 мм, L=90 мм), емкость с ацетоном, емкость с герметиком, емкость с мыльной эмульсией, кисть КФК-14 ГОСТ 10597-86

РАЗБОРКА ПОДОГРЕВАТЕЛЯ ГАЗА

Трудоемкость — 8,0 чел. мин

1. Установить подогреватель газа в тиски и закрепить его за выходной штуцер 7 (рис. 1). (Тиски, губки мягкие).

2. Вывернуть входной штуцер 1 из выходного штуцера 7 подогревателя. (Ключ гаечный кольцевой 24 мм).

3. Вынуть подогреватель из тисков. (Тиски, губки мягкие).

4. Установить подогреватель в оправку и выпрессовать выходной штуцер 7 из корпуса подогревателя 6. (Тиски, оправка для крепления подогревателя газа Д=60 мм d=47 мм dx = 33 мм L=80 мм, оправка для выпрессовки выходного штуцера подогревателя газа Д=10 мм =140 мм, молоток).

5. Выпрессовать шайбу 2 и теплообменный элемент 4 в сборе с дефлектором 5 из корпуса подогревателя 6. (Тиски, оправка для крепления подогревателя газа Д=60 мм d=47 мм dt = 33 мм L=80 мм, оправка для выпрессовки теплообменного элемента подогревателя газа Д=31 мм d = 13,5 мм L= 140 мм, молоток).

МОЙКА ДЕТАЛЕЙ ПОДОГРЕВАТЕЛЯ ГАЗА

Трудоемкость — 4,0 чел. мин

6. Промыть детали и продуть их сжатым воздухом. При необходимости промыть фильтрующий элемент 4 в сборе с дефлектором 5 или заменить его на новый. Промыть детали до полного удалений смолистых отложений. (Емкость с ацетоном, пистолет для обдува деталей сжатым воздухом, кисть).

ДЕФЕКТОВКА ДЕТАЛЕЙ ПОДОГРЕВАТЕЛЯ ГАЗА

7. Проверить состояние деталей подогревателя газа в соответствии с картой дефектовки № 2.16 и заменить негодные детали.

* Технологический процесс ремонта приведен для подогревателя, показанного на Рис. 1. Подогреватель газа, показанный на Рис. 2. ремонтируется аналогично

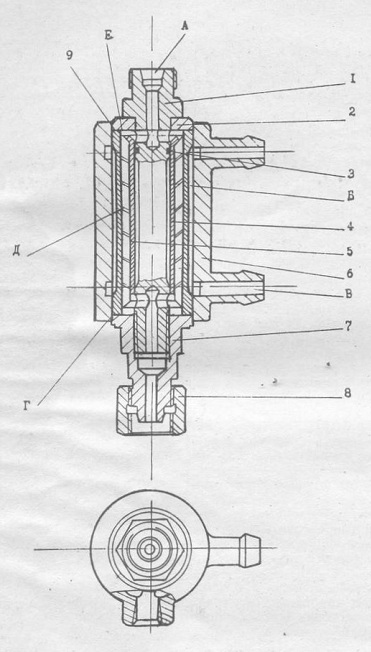

Рис. 1. Подогреватель газа:
1 — штуцер входной; 2 — шайба входного штуцера; 3 — кольцо уплотнительное; 4 — элемент теплообменный; 5 — дифлектор; 6 — корпус подогревателя; 7 — штуцер выходной; 8 — гайка; 9 — прокладка; А — канал входного штуцера; Б — полость водяная; В — канал водяной; Г — стык выходного штуцера; Д — полость теплообменника; Е — стык шайбы выходного штуцера

СБОРКА ПОДОГРЕВАТЕЛЯ ГАЗА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 10,0 чел. мин

8. Установить корпус подогревателя 6 в оправку. (Тиски, оправка для крепления подогревателя газа Д=60 мм d=47 мм dt = 33 мм L=80 мм).

9. Запрессовать теплообменный элемент 4 в сборе с дефлектором 5 в корпус подогревателя 6. Запрессовку проводить с помощью деревянной прокладки. (Оправка для запрессовки теплообменного элемента подогревателя газа Д=46 мм d = 13,5 мм L=90 мм, молоток).

10. Одеть на входной штуцер 1 шайбу 2 и уплотнительное кольцо 3.

11. Смазать тонким слоем герметика шайбу 2 и теплообменный элемент 4 по месту соприкоснове-

ния и осторожно запрессовать шайбу в сборе с выходным штуцером 1 в корпус подогревателя 6 до упора в теплообменный элемент. Применять герметик КЛТ-75 ТУ 38.403.435-82. (Емкость, кисть, молоток с медными бойками).

12. Установить подогреватель газа в тиски и закрепить его за входной штуцер 1. (Тиски, губки мягкие).

13. Смазать тонким слоем герметика выходной штуцер 7 и теплообменный элемент 4 по месту соприкосновения. Применять герметик КЛТ-75 ТУ 38.403.435-82. (Емкость, кисть):

14. Навернуть и затянуть выходной штуцер 7 на выходной штуцер 1. Штуцер затянуть крутящим

моментом 80—90 Н. м (8—9 кгс. м). (Ключ динамометрический, переходник). j

15. Вынуть подогреватель газа из тисков. (Тиски, губки мягкие).

16. Проверить подогреватель газа на герметичность. Проверить герметичность полости Б при

давлении 0,3—0,35 МПа (3,0—3,5 кгс/см*), полость Д при давлении 30—35 МПа (300—350 кгс/см5). Нарушение герметичности не допускается. (Устройство, ключ гаечный 22 мм, емкость с эмульсией, кисть).

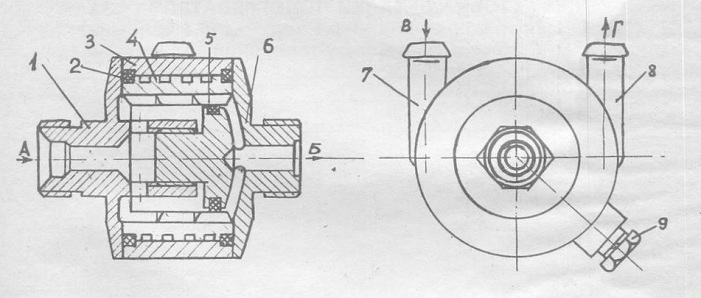

Рис. 2. Подогреватель газа:
1 — штуцер входной; 2, 5 — кольцо уплотнительное; 3 — корпус; 4 — элемент теплообменный; — штуцер выходной; 7 — патрубок входной; 8 — патрубок выходной; 9 — пробка ГАЗ: А — от магистрального вентиля; Б — к редуктору высокого давления ВОДА: В — от левой водяной трубы; Г — к коробке термостатов

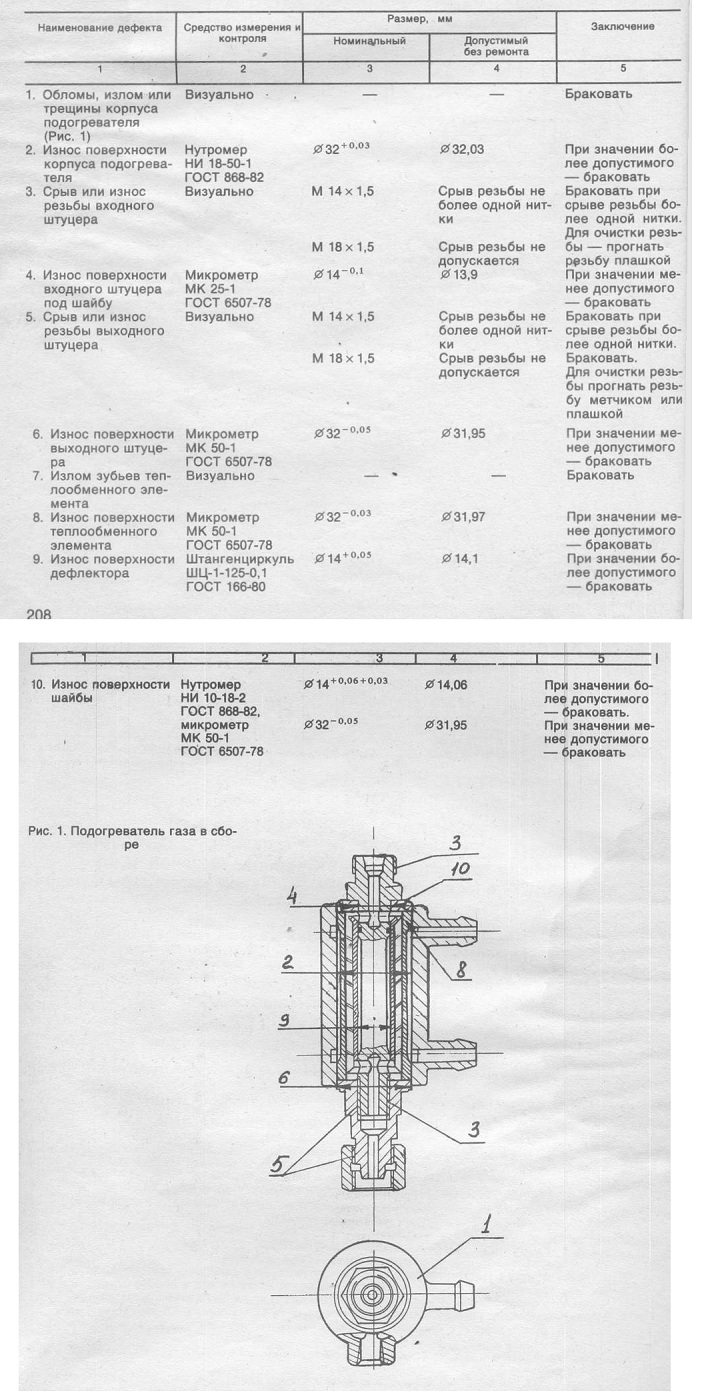

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.16.

ДЕФЕКТОВКА ДЕТАЛЕЙ ПОДОГРЕВАТЕЛЯ ГАЗА ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 0,1 чел. час (6,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 4 разряда
